Спосіб визначення довжини тіпаного лляного волокна

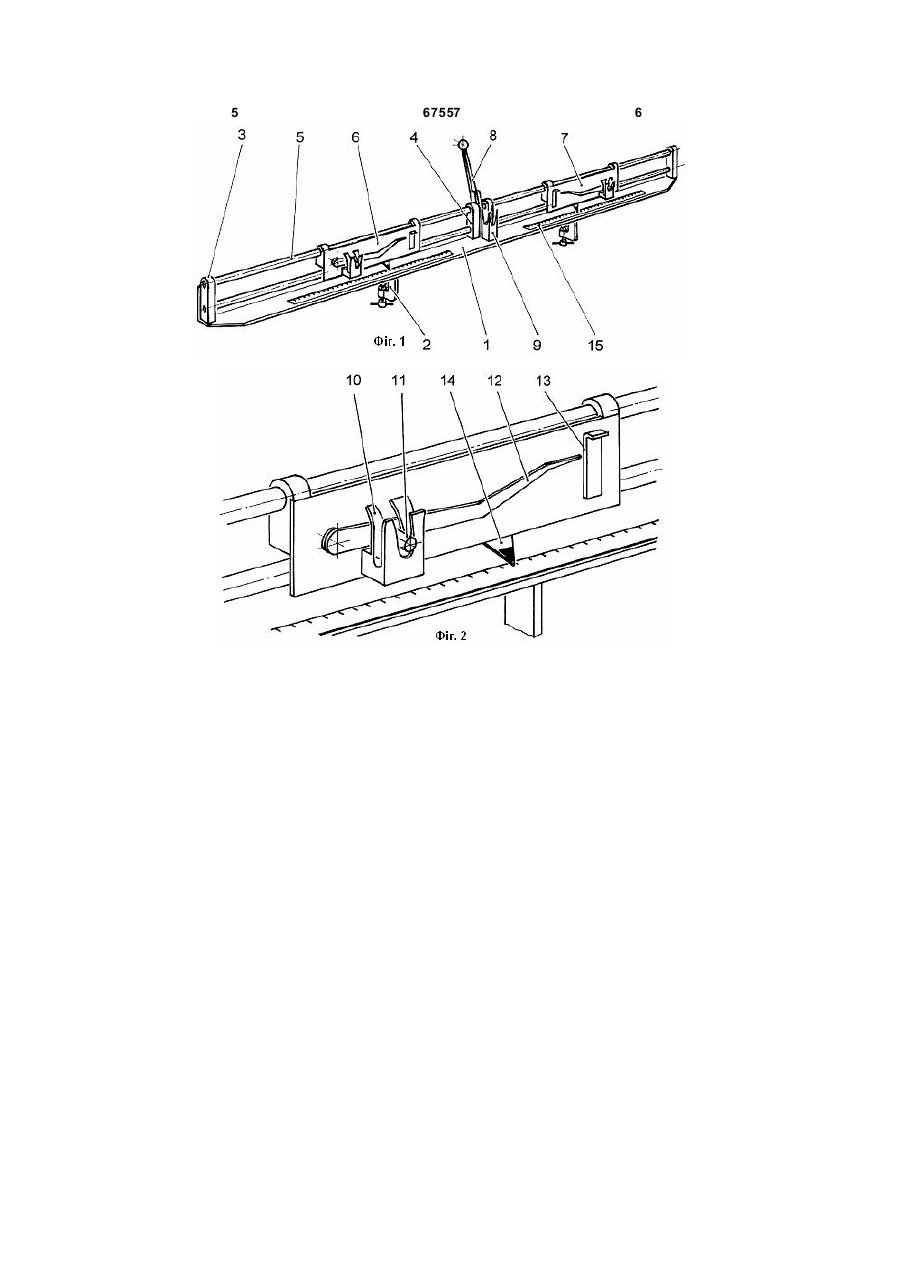

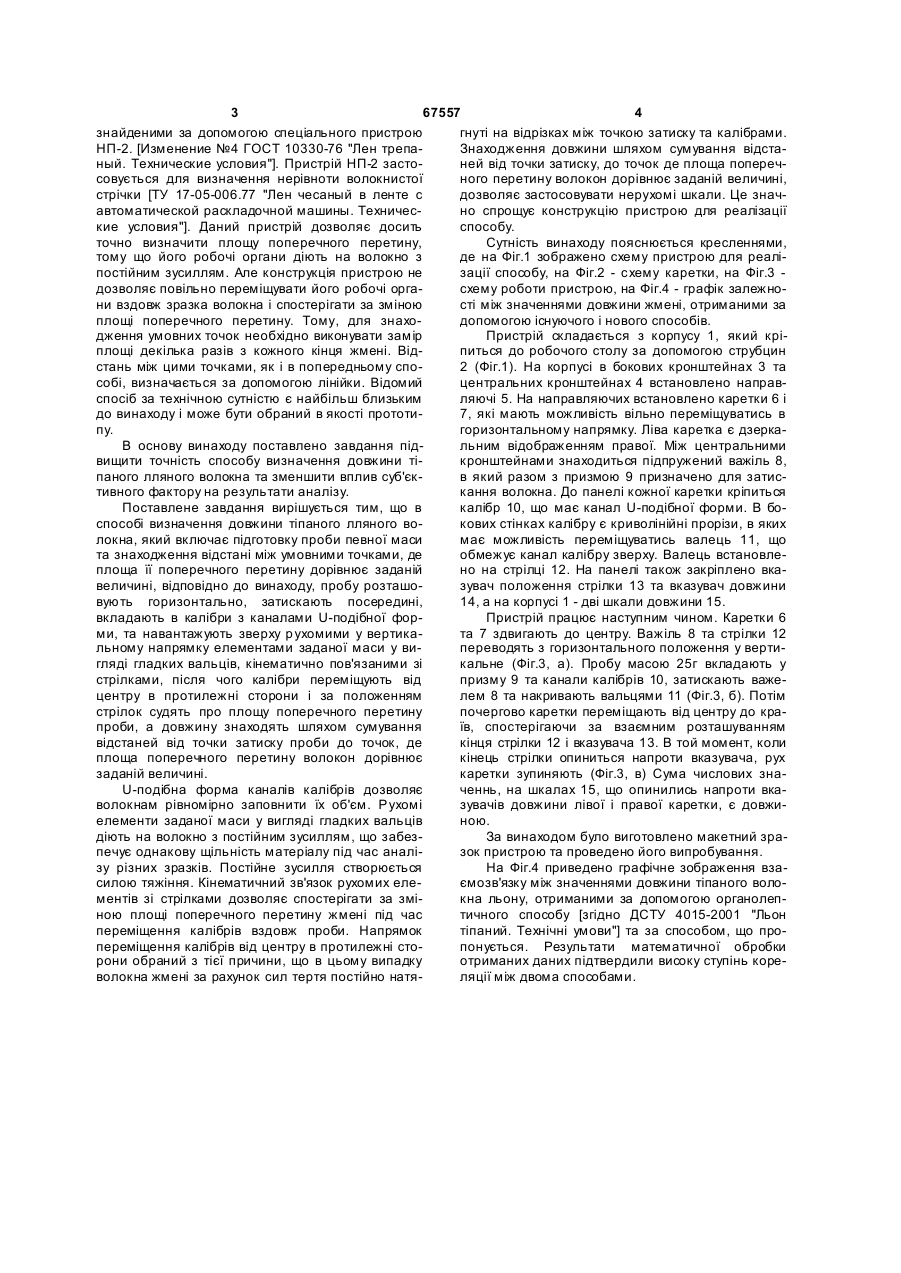

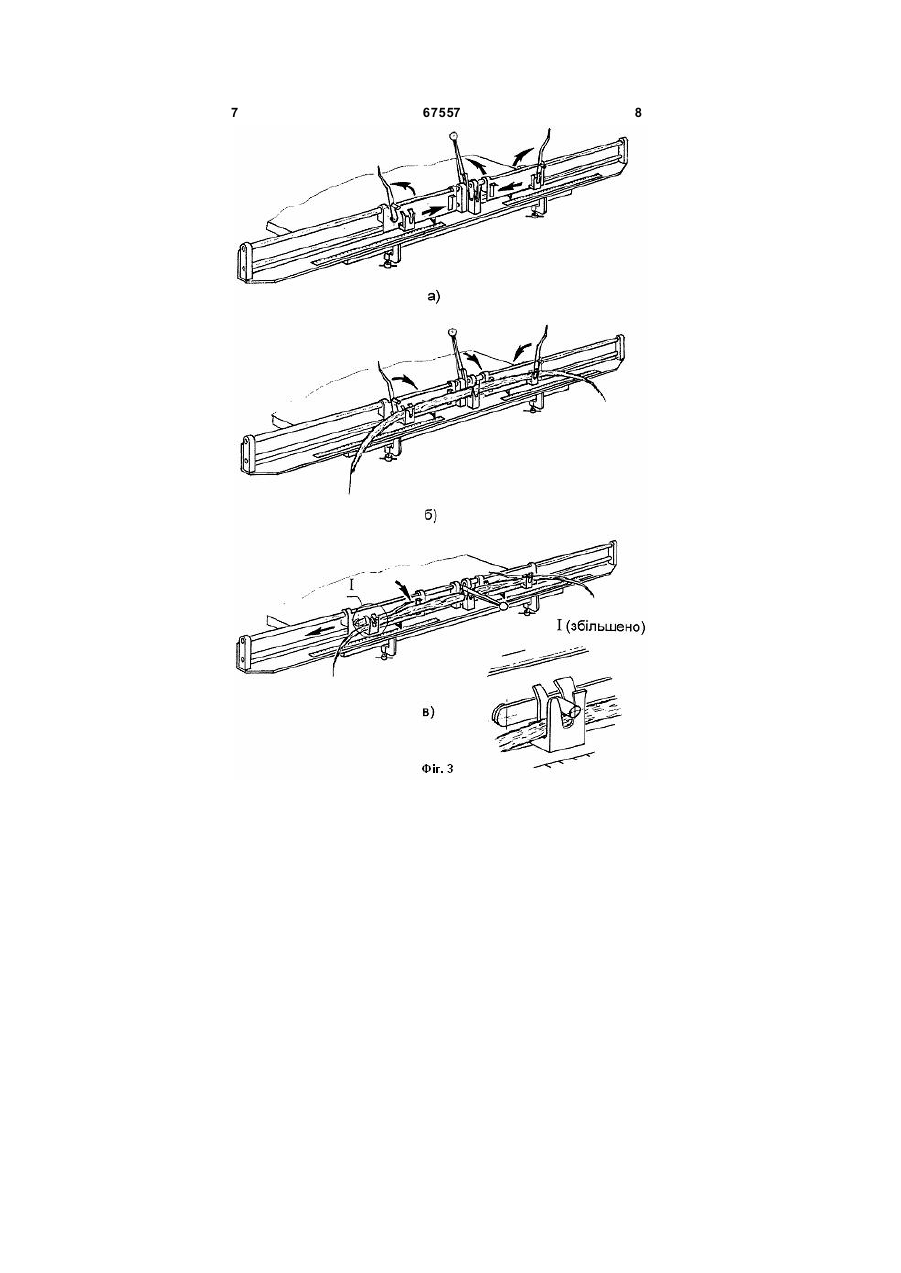

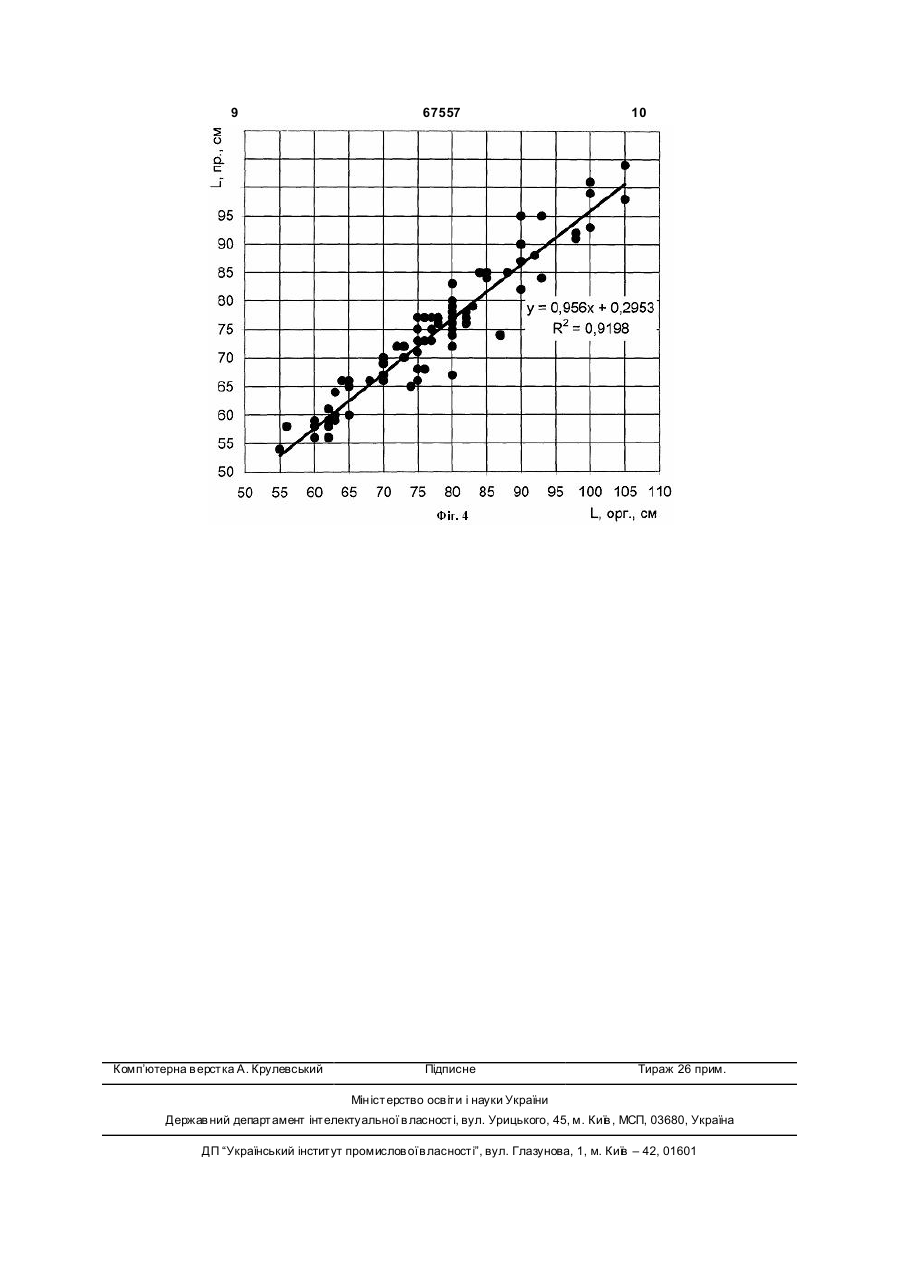

Спосіб визначення довжини тіпаного лляного волокна, який включає підготовку проби певної маси та знаходження відстані між умовними точками, де площа її поперечного перерізу дорівнює заданій величині, який відрізняється тим, що пробу розташовують горизонтально, затискають посередині, вкладають в калібри з каналами Uподібної форми та навантажують зверху р ухомими у вертикальному напрямку елементами заданої маси у вигляді гладких вальців, кінематично зв'язаними зі стрілками, після чого калібри переміщують від центру в протилежні сторони і за положенням стрілок судять про площу поперечного перерізу проби, а довжину знаходять шляхом підсумовування відстаней від точки затиску проби до точок, де площа поперечного перерізу волокон дорівнює заданій величині. Винахід відноситься до засобів контролю якості лубоволокнистого матеріалу і може бути використаний в льонопереробній та текстильній промисловості. Довжина є одним з найбільш вагомих показників якості при визначенні номеру тіпаного лляного волокна. Це пов'язано з тим, що найбільш довгі волокна отримують з високорослих здорових, добре розвинених рослин. Вони, у порівнянні з коротким волокнами, як правило, мають кращі прядивні властивості, а вироби з них характеризуються міцністю та високою споживчою якістю. В теперішній час довжину жмені тіпаного лляного волокна оцінюють органолептично. Згідно ДСТУ 4015-2001 "Льон-тіпаний. Технічні умови". "...Довжину жмені визначають за допомогою метрової лінійки з сантиметровими поділками. Під час вимірювання окремі волокна, що виступають у жмені, не враховують". Проведені дослідження свідчать, що значення довжини, отримані цим способом різними виконавцями для одних і тих-самих зразків, суттєво відрізняються. Безперечно це є результатом впливу суб'єктивного фактору та від сутністю кількісного критерію оцінки. Відомий спосіб визначення довжини тіпаного волокна конопель, згідно якого готують пробу певної маси і вимірюють відстань між точками, в яких площа її поперечного перетину дорівнює заданій величині. [Методика технологической оценки продукции льна и конопли, М. ВАСХНИЛ, 1961, с. 141]. Площу поперечного перетину оцінюють по діаметру зкручених волокон, припускаючи, що поперечний перетин має форму круга. Відомий спосіб більш об'єктивний, ніж вищезгаданий, але суттєвими недоліками його є те, що діаметр зкручених волокон визначається візуально, і залежить від щільності матеріалу та від ступеня крутки (кількості витків на одиниці довжини), а знайдені точки треба якимось чином позначити (наприклад, фарбою) і тільки після цього за допомогою лінійки вимірити відстань між ними. Відомий спосіб визначення довжини тіпаного лляного волокна, згідно якого готують пробу певної маси, а довжину визначають шляхом вимірювання відстані між умовними точками, де площа поперечного перетину дорівнює відомій величині, (19) UA (11) 67557 (13) (21) 2003109308 (22) 15.10.2003 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Головій Олександр Віталійович, Мохер Юрій Володимирович, Жуплатова Людмила Ми хайлівна (73) ІНСТИТУТ ЛУБ'ЯНИХ КУЛЬТУР УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ Н АУК (56) Изменение №4 ГОСТ 10330-76 "Лен трепаный. Технические условия" ДСТУ 4015-2001 "Льон тіпаний. Технічні умови" Городоа В.В. и др.Испытание лубоволокнистых материалов.- М.:Легкая индустрия, 1969 SU 23625, G01B 3/00, 31.01.1930 SU 96901, G01B 3/08, 25.03.1952 JP 2003257262, G01B 3/08, H01B 13/00, 13/012, H02G 1/06, 1/14, 12.09.2003 SU 73838, G01B 3/00, 31.01.1949 SU 302579, G01B 3/08, 22.06.1971 SU 440454, D01G 5/00, G01D 3/00, 14.01.1975 C2 1 3 67557 4 знайденими за допомогою спеціального пристрою гнуті на відрізках між точкою затиску та калібрами. НП-2. [Изменение №4 ГОСТ 10330-76 "Лен трепаЗнаходження довжини шляхом сумування відстаный. Технические условия"]. Пристрій НП-2 застоней від точки затиску, до точок де площа поперечсовується для визначення нерівноти волокнистої ного перетину волокон дорівнює заданій величині, стрічки [ТУ 17-05-006.77 "Лен чесаный в ленте с дозволяє застосовувати нерухомі шкали. Це значавтоматической раскладочной машины. Техничесно спрощує конструкцію пристрою для реалізації кие условия"]. Даний пристрій дозволяє досить способу. точно визначити площу поперечного перетину, Сутність винаходу пояснюється кресленнями, тому що його робочі органи діють на волокно з де на Фіг.1 зображено схему пристрою для реаліпостійним зусиллям. Але конструкція пристрою не зації способу, на Фіг.2 - схему каретки, на Фіг.3 дозволяє повільно переміщувати його робочі оргасхему роботи пристрою, на Фіг.4 - графік залежнони вздовж зразка волокна і спостерігати за зміною сті між значеннями довжини жмені, отриманими за площі поперечного перетину. Тому, для знаходопомогою існуючого і нового способів. дження умовних точок необхідно виконувати замір Пристрій складається з корпусу 1, який кріплощі декілька разів з кожного кінця жмені. Відпиться до робочого столу за допомогою струбцин стань між цими точками, як і в попередньому спо2 (Фіг.1). На корпусі в бокових кронштейнах 3 та собі, визначається за допомогою лінійки. Відомий центральних кронштейнах 4 встановлено направспосіб за технічною сутністю є найбільш близьким ляючі 5. На направляючих встановлено каретки 6 і до винаходу і може бути обраний в якості прототи7, які мають можливість вільно переміщуватись в пу. горизонтальному напрямку. Ліва каретка є дзеркаВ основу винаходу поставлено завдання підльним відображенням правої. Між центральними вищити точність способу визначення довжини тікронштейнами знаходиться підпружений важіль 8, паного лляного волокна та зменшити вплив суб'єкв який разом з призмою 9 призначено для затистивного фактору на результати аналізу. кання волокна. До панелі кожної каретки кріпиться Поставлене завдання вирішується тим, що в калібр 10, що має канал U-подібної форми. В боспособі визначення довжини тіпаного лляного вокових стінках калібру є криволінійні прорізи, в яких локна, який включає підготовку проби певної маси має можливість переміщуватись валець 11, що та знаходження відстані між умовними точками, де обмежує канал калібру зверху. Валець встановлеплоща її поперечного перетину дорівнює заданій но на стрілці 12. На панелі також закріплено вкавеличині, відповідно до винаходу, пробу розташозувач положення стрілки 13 та вказувач довжини вують горизонтально, затискають посередині, 14, а на корпусі 1 - дві шкали довжини 15. вкладають в калібри з каналами U-подібної форПристрій працює наступним чином. Каретки 6 ми, та навантажують зверху р ухомими у вертиката 7 здвигають до центру. Важіль 8 та стрілки 12 льному напрямку елементами заданої маси у випереводять з горизонтального положення у вертигляді гладких вальців, кінематично пов'язаними зі кальне (Фіг.3, а). Пробу масою 25г вкладають у стрілками, після чого калібри переміщують від призму 9 та канали калібрів 10, затискають важецентру в протилежні сторони і за положенням лем 8 та накривають вальцями 11 (Фіг.3, б). Потім стрілок судять про площу поперечного перетину почергово каретки переміщають від центру до крапроби, а довжину знаходять шляхом сумування їв, спостерігаючи за взаємним розташуванням відстаней від точки затиску проби до точок, де кінця стрілки 12 і вказувача 13. В той момент, коли площа поперечного перетину волокон дорівнює кінець стрілки опиниться напроти вказувача, рух заданій величині. каретки зупиняють (Фіг.3, в) Сума числових знаU-подібна форма каналів калібрів дозволяє ченнь, на шкалах 15, що опинились напроти вкаволокнам рівномірно заповнити їх об'єм. Рухомі зувачів довжини лівої і правої каретки, є довжиелементи заданої маси у вигляді гладких вальців ною. діють на волокно з постійним зусиллям, що забезЗа винаходом було виготовлено макетний зрапечує однакову щільність матеріалу під час аналізок пристрою та проведено його випробування. зу різних зразків. Постійне зусилля створюється На Фіг.4 приведено графічне зображення взасилою тяжіння. Кінематичний зв'язок рухомих елеємозв'язку між значеннями довжини тіпаного воломентів зі стрілками дозволяє спостерігати за змікна льону, отриманими за допомогою органолепною площі поперечного перетину жмені під час тичного способу [згідно ДСТУ 4015-2001 "Льон переміщення калібрів вздовж проби. Напрямок тіпаний. Технічні умови"] та за способом, що пропереміщення калібрів від центру в протилежні стопонується. Результати математичної обробки рони обраний з тієї причини, що в цьому випадку отриманих даних підтвердили високу ступінь кореволокна жмені за рахунок сил тертя постійно натяляції між двома способами. 5 67557 6 7 67557 8 9 Комп’ютерна в ерстка А. Крулевський 67557 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
