Спосіб голосового управління телефонним секретарем-приставкою та пристрій для його здійснення

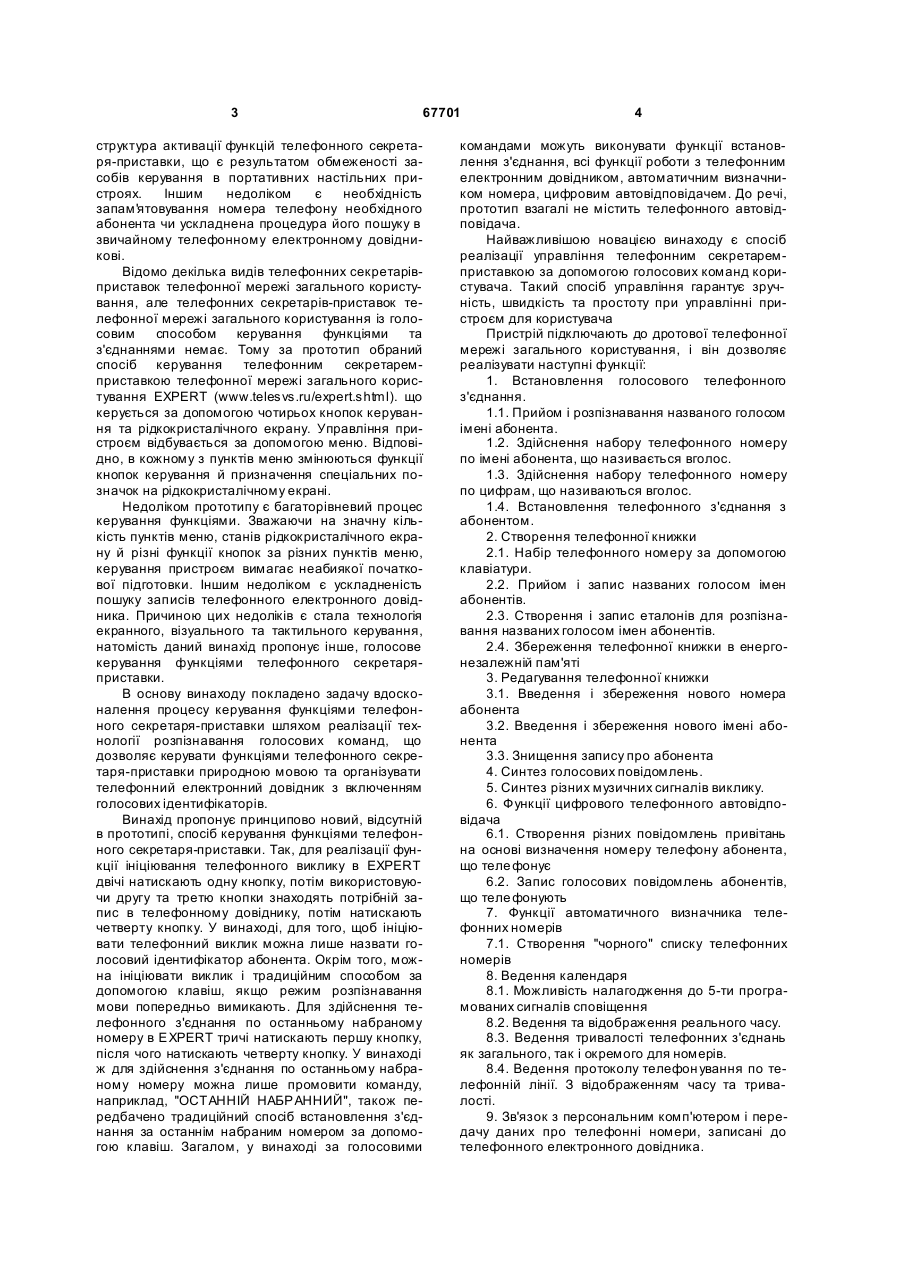

1. Спосіб голосового керування телефонним секретарем-приставкою, який заснований на генеруванні сигналів керування функціями набору телефонного номера, відповіді на телефонний виклик, сигналу керування функцією вибору абонента та сигналів керування функціями настроювання сервісних функцій, який відрізняється тим, що звуковий сигнал, що несе інформацію про одну з команд керування телефонним секретарем-приставкою, перетворюють у електричний аналоговий сигнал, підсилюють його та перетворюють у ін формативний цифровий код, останній запам’ятовують і послідовно порівнюють із набором еталонних цифрових кодів, кожному з яких відповідає одна з команд керування телефонним секретарем-приставкою, за результатом порівняння інформативного і еталонних цифрових кодів C2 2 UA 1 3 67701 структура активації функцій телефонного секретаря-приставки, що є результатом обмеженості засобів керування в портативних настільних пристроях. Іншим недоліком є необхідність запам'ятовування номера телефону необхідного абонента чи ускладнена процедура його пошуку в звичайному телефонному електронному довідникові. Відомо декілька видів телефонних секретарівприставок телефонної мережі загального користування, але телефонних секретарів-приставок телефонної мережі загального користування із голосовим способом керування функціями та з'єднаннями немає. Тому за прототип обраний спосіб керування телефонним секретаремприставкою телефонної мережі загального користування EXPERT (www.telesvs.ru/expert.shtml). що керується за допомогою чотирьох кнопок керування та рідкокристалічного екрану. Управління пристроєм відбувається за допомогою меню. Відповідно, в кожному з пунктів меню змінюються функції кнопок керування й призначення спеціальних позначок на рідкокристалічному екрані. Недоліком прототипу є багаторівневий процес керування функціями. Зважаючи на значну кількість пунктів меню, станів рідкокристалічного екрану й різні функції кнопок за різних пунктів меню, керування пристроєм вимагає неабиякої початкової підготовки. Іншим недоліком є ускладненість пошуку записів телефонного електронного довідника. Причиною цих недоліків є стала технологія екранного, візуального та тактильного керування, натомість даний винахід пропонує інше, голосове керування функціями телефонного секретаряприставки. В основу винаходу покладено задачу вдосконалення процесу керування функціями телефонного секретаря-приставки шляхом реалізації технології розпізнавання голосових команд, що дозволяє керувати функціями телефонного секретаря-приставки природною мовою та організувати телефонний електронний довідник з включенням голосових ідентифікаторів. Винахід пропонує принципово новий, відсутній в прототипі, спосіб керування функціями телефонного секретаря-приставки. Так, для реалізації функції ініціювання телефонного виклику в EXPERT двічі натискають одну кнопку, потім використовуючи другу та третю кнопки знаходять потрібній запис в телефонному довіднику, потім натискають четверту кнопку. У винаході, для того, щоб ініціювати телефонний виклик можна лише назвати голосовий ідентифікатор абонента. Окрім того, можна ініціювати виклик і традиційним способом за допомогою клавіш, якщо режим розпізнавання мови попередньо вимикають. Для здійснення телефонного з'єднання по останньому набраному номеру в EXPERT тричі натискають першу кнопку, після чого натискають четверту кнопку. У винаході ж для здійснення з'єднання по останньому набраному номеру можна лише промовити команду, наприклад, "ОСТАННІЙ НАБРАННИЙ", також передбачено традиційний спосіб встановлення з'єднання за останнім набраним номером за допомогою клавіш. Загалом, у винаході за голосовими 4 командами можуть виконувати функції встановлення з'єднання, всі функції роботи з телефонним електронним довідником, автоматичним визначником номера, цифровим автовідповідачем. До речі, прототип взагалі не містить телефонного автовідповідача. Найважливішою новацією винаходу є спосіб реалізації управління телефонним секретаремприставкою за допомогою голосових команд користувача. Такий спосіб управління гарантує зручність, швидкість та простоту при управлінні пристроєм для користувача Пристрій підключають до дротової телефонної мережі загального користування, і він дозволяє реалізувати наступні функції: 1. Встановлення голосового телефонного з'єднання. 1.1. Прийом і розпізнавання названого голосом імені абонента. 1.2. Здійснення набору телефонного номеру по імені абонента, що називається вголос. 1.3. Здійснення набору телефонного номеру по цифрам, що називаються вголос. 1.4. Встановлення телефонного з'єднання з абонентом. 2. Створення телефонної книжки 2.1. Набір телефонного номеру за допомогою клавіатури. 2.2. Прийом і запис названих голосом імен абонентів. 2.3. Створення і запис еталонів для розпізнавання названих голосом імен абонентів. 2.4. Збереження телефонної книжки в енергонезалежній пам'яті 3. Редагування телефонної книжки 3.1. Введення і збереження нового номера абонента 3.2. Введення і збереження нового імені абонента 3.3. Знищення запису про абонента 4. Синтез голосових повідомлень. 5. Синтез різних музичних сигналів виклику. 6. Функції цифрового телефонного автовідповідача 6.1. Створення різних повідомлень привітань на основі визначення номеру телефону абонента, що теле фонує 6.2. Запис голосових повідомлень абонентів, що теле фонують 7. Функції автоматичного визначника телефонних номерів 7.1. Створення "чорного" списку телефонних номерів 8. Ведення календаря 8.1. Можливість налагодження до 5-ти програмованих сигналів сповіщення 8.2. Ведення та відображення реального часу. 8.3. Ведення тривалості телефонних з'єднань як загального, так і окремого для номерів. 8.4. Ведення протоколу телефон ування по телефонній лінії. З відображенням часу та тривалості. 9. Зв'язок з персональним комп'ютером і передачу даних про телефонні номери, записані до телефонного електронного довідника. 5 67701 10. Виведення під час роботи пристрою на вбудований рідкокристалічний екран текстових і графічних повідомлень. Керування функціями голосового секретаряприставки можуть виконувати за допомогою голосових команд. Для цього називають команду та/або голосовий ідентифікатор абонента, виклик якого потрібно здійснити. Результат дії команди, підказки або виявлені помилки можуть озвучува тися у вигляді голосових повідомлень поряд із екранним відображенням. Іменують абонента під час формування телефонного електронного довідника. Для цього вимовляють ім'я абонента. Запис, що містить телефонний номер абонента, його текстовий ідентифікатор та може містити голосовий ідентифікатор, зберігається в телефонному електронному довідникові. Якщо запис містить голосовий ідентифікатор, то виклик цього абонента чи редагування запису телефонного електронного довідника можуть здійснювати шляхом промовляння голосового ідентифікатора. Також виклик будь-якого кореспондента можуть здійснювати шляхом промовляння цифрового номеру кореспондента в телефонній мережі. На Фіг.1 зображено послідовність дії команди голосового управління. Звуковий сигнал поступає на аналізатор, в якому сигнал перетворюється до форми, прийнятної для розпізнавання. В блоці розпізнавання перетворений сигнал порівнюється з еталонами команд, що зберігаються в енергонезалежній пам'яті голосового секретаря-приставки, в результаті чого або генерується сигнал керування функціями телефонного секретаря-приставки або відбувається відмова від розпізнавання. У випадку, коли голосова команда потребує подальшого уточнення або підтвердження дії, може відбуватися діалог між пристроєм та людиною. Запропонований спосіб голосового управління функціями телефонного секретаря-приставки дозволив реалізувати функцію голосового управління пристроєм. На Фіг.2 зображена структурна схема телефонного секретаря-приставки з голосовим управлінням. Пристрій складається з наступних блоків: 1 - кольоровий дисплей; 2 - перетворювач інтерфейсу дисплея; 3 - центральний процесор обробки сигналів; 4 - керуючий модуль розпізнавання мови; 5 - перший блок аналого-цифрового та цифроаналогового перетворення; 6 - мікрофонний підсилювач; 7 - підсилювач звукових частот; 8 - мікрофон; 9 - звуковий випромінювач; 10 - перетворювач телефонного інтерфейсу; 11 - другий блок аналого-цифрового та цифроаналогового перетворення; 12 - енергонезалежний запам'ятовуючий пристрій. Вхід кольорового дисплея 1 під'єднаний до виходу перетворювача інтерфейсу дисплея 2, вхід якого підключений до одного із виходів центрального процесора обробки сигналів 3. Останній своїми входами та виходами під'єднаний також до відповідних входів і виходів першого 5 і другого 11 6 блоків аналого-цифрового та цифро-аналогового перетворення,перетворювача телефонного інтерфейсу 10 і енергонезалежного запам'ятовуючого пристрою 12. Вихід мікрофона 8 з'єднаний із входом мікрофонного підсилювача 6, вихід якого підключений до входу першого блоку аналогоцифрового та цифро-аналогового перетворення 5. Вхід звукового випромінювача 9 під'єднаний до виходу підсилювача звукових частот 7, вхід якого з'єднаний із виходом першого блоку аналогоцифрового та цифро-аналогового перетворення 5. Відповідні входи та виходи др угого блоку аналогоцифрового та цифро-аналогового перетворення 11 підключені до входів та ви ходів перетворювача телефонного інтерфейсу 10. У пристрій додатково введено керуючий модуль розпізнавання мови 4, до якого під'єднані відповідні входи та ви ходи центрального процесору обробки сигналів 3 і першого блоку аналогоцифрового та цифро-аналогового перетворення 5. Після включення пристрою він переходить у початковий режим, при якому відбувається очікування можливих натискань клавіш користувачем. Пристрій очікує команди від користувача про переведення його або в режим навчання голосовим командам, або в черговий робочий режим. У режимі навчання пристрій сприймає голосові команди користувача, що необхідні для його коректної роботи в черговому робочому режимі роботи. Після навчання пристрою голосовим командам і запису в енергонезалежну пам'ять необхідної для розпізнавання голосових команд інформації, пристрій переходить у черговий режим, при якому ним керують або за допомогою кнопок, або за допомогою голосових команд користувача, або за допомогою кнопок і голосових команд одночасно. У цьому режимі пристрій здатний сприймати вхідні телефонні виклики й ініціювати їх. У режимі очікування пристрій працює в такий спосіб. Центральний процесор обробки сигналів 3 може або сам ініціювати телефонний виклик через перетворювач телефонного інтерфейсу 10, або одержати від нього сигнал про надходження виклику. У випадку надходження виклику, процесор З здійснює операцію встановлення з'єднання відповідною командою перетворювача телефонного інтерфейсу 10. У випадку ініціювання виклику від пристрою зв'язок встановлюється після операції встановлення виклику відцаленним пристроєм. Сигнал голосової передачі надходить від мікрофона 8 через мікрофонний підсилювач 6 на перший блок аналого-цифрового та цифроаналогового перетворення 5, у якому він перетворюється з аналогової форми в цифрову і надходить на керуючий модуль розпізнавання мови 4, у якому при включеному режимі розпізнавання здійснюється виділення команд керування для пристрою. Одночасно цей сигнал надходить до центрального процесору обробки сигналів 3, у якому за необхідності може вестися стискання і запис. Якщо цей режим попередньо не включають, то голосовий сигнал передачі надходить на другий блок аналого-цифрового та цифро-аналогового перетворення 11, перетворюється в аналогову форму, далі змішується в перетворювачі телефонного 7 67701 інтерфейсу 10 із прийомним сигналом і передається по дводротовій телефонної лінії. Прийомний сигнал надходить з дводротової телефонної лінії через перетворювач телефонного інтерфейсу 10 у другий блок аналого-цифрового та цифро-аналогового перетворення 11, перетворюється в цифрову форму і далі надходить до центрального процесора обробки сигналів 3, у якому при включеному відповідному режимі здійснюється його стискання і запис. Якщо ж цей режим попередньо виключають, то сигнал надходить без перетворень у керуючий модуль розпізнавання мови 4, де можливе розпізнавання мови віддаленого користувача та може здійснюватись виділення керуючих команд для пристрою. Одночасно прийомний сигнал через перший блок аналогоцифрового та цифро-аналогового перетворення 5, у якому він перетворюється в аналогову форму, надходить на підсилювач звукових частот 7 і далі на звуковий випромінювач 9. Центральний процесор обробки сигналів 3, крім стискання та запису звукового сигналу здійснює видачу на кольоровий дисплей 1 інформації про стан, підказки для користувача, виводить іншу графічну інформацію. Крім того, коли пристрій використовують в якості переглядача зображень, записаних у енергонезалежний запам'ятовуючий пристрій 12, центральний процесор обробки сигналів 3 виводить через перетворювач інтерфейсу дисплея 2 на кольоровий дисплей 1 і цю графічну інформацію. У режимі запису мови пристрій може записувати в енергонезалежний запам'ятовуючий пристрій 12 стиснутий звуковий сигнал користувача чи віддаленого абонента. При підключеному енергонезалежному запам'ятовуючому пристрої 12 існує можливість завантаження у нього будь-яких мелодій сигналу виклику для абонентів. При встановленому телефонному зв'язку пристрій працює як традиційний телефонний апарат з гучним зв'язком. Сеанс телефонного зв'язку завершують або натискання кнопки пристрою, або голосовою командою, або це робить віддалений абонента. 8 Крім того, у режимі очікування пристрій працює як голосовий секретар: користувач може створювати, змінювати, видаляти записи з телефонного електронного довідника з присвоєнням кожному запису голосового ідентифікатора. Обирання пунктів та підпунктів меню здійснюється також або кнопками, або по голосовими командами. У режимі очікування, крім того пристрій здатний реалізовувати запис голосових повідомлень, необхідних для функціонування автовідповідача. При надходженні вхідного телефонного виклику можна не встановлювати зв'язок і увімкнути режим автовідповідача, при якому спочатку в телефонну лінію промовляється повідомлення привітання автовідповідача, потім вмикається сеанс запису повідомлення віддаленого користувача. У режимі очікування можна змінити мелодію, яка лунає при надходженні вхідного телефонного виклику або на іншу з убудованих, або записати свою мелодію через енергонезалежний запам'ятовуючий пристрій 12 чи через мікрофон 8. При цьому кожному абонентові телефонного довідника можна призначити свою мелодію. У режимі встановленого зв'язку з комп'ютером пристрій здатний синхронізувати записи телефонного електронного довідника пристрою з персональним комп'ютером, створювати нові записи на комп'ютері, завантажувати ці нові записи в пристрій, змінювати і записувати нові повідомленнявітання для автовідповідача, завантажувати та змінювати мелодії телефонного виклику, завантажувати на комп'ютер записані повідомлення автовідповідача. Можливі різні модифікації винаходу, зокрема в поєднанні операцій розпізнавання мови, розпакування, запакування та змішування звукового сигналу та відеосигналу в одному модулі, проте це доречно лише при значному збільшенні швидкості обчислювальної здатності цього модуля. Також можливе поєднання в пристрої інших функцій традиційного телефонного апарату зокрема виконання його у вигляді пристрою з слухавкою, яка забезпечує персональне звукосприйняття. 9 Комп’ютерна в ерстка В. Клюкін 67701 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
