Спосіб управління гідротранспортною установкою та пристрій для його здійснення
Номер патенту: 30476
Опубліковано: 15.11.2000
Автори: Виноградов Борис Володимирович, Свєткіна Олена Юрьївна
Формула / Реферат
1. Спосіб управління гідротранспортною установкою, що включає подачу гідросуміші до нагнітального трубопроводу установки, який відрізняється тим, що попередньо задають величину швидкості гідросуміші у нагнітальному трубопроводі, вимірюють її поточне значення, порівнюють із заданим, і, у випадку відхилення в сторону зменшення, подають стиснене повітря до нагнітального трубопроводу до моменту досягнення швидкості гідросуміші заданої величини.
2. Пристрій для управління гідротранспортною установкою, яка містить насос, зумпф, всисний і нагнітальний трубопроводи, і відрізняється тим, що має вимірник швидкості гідросуміші у нагнітальному трубопроводі, сполучений з останнім повітряпровід із регулятором подачі стисненого повітря, блок управління, зв'язаний з вимірником швидкості і регулятором подачі.
Текст

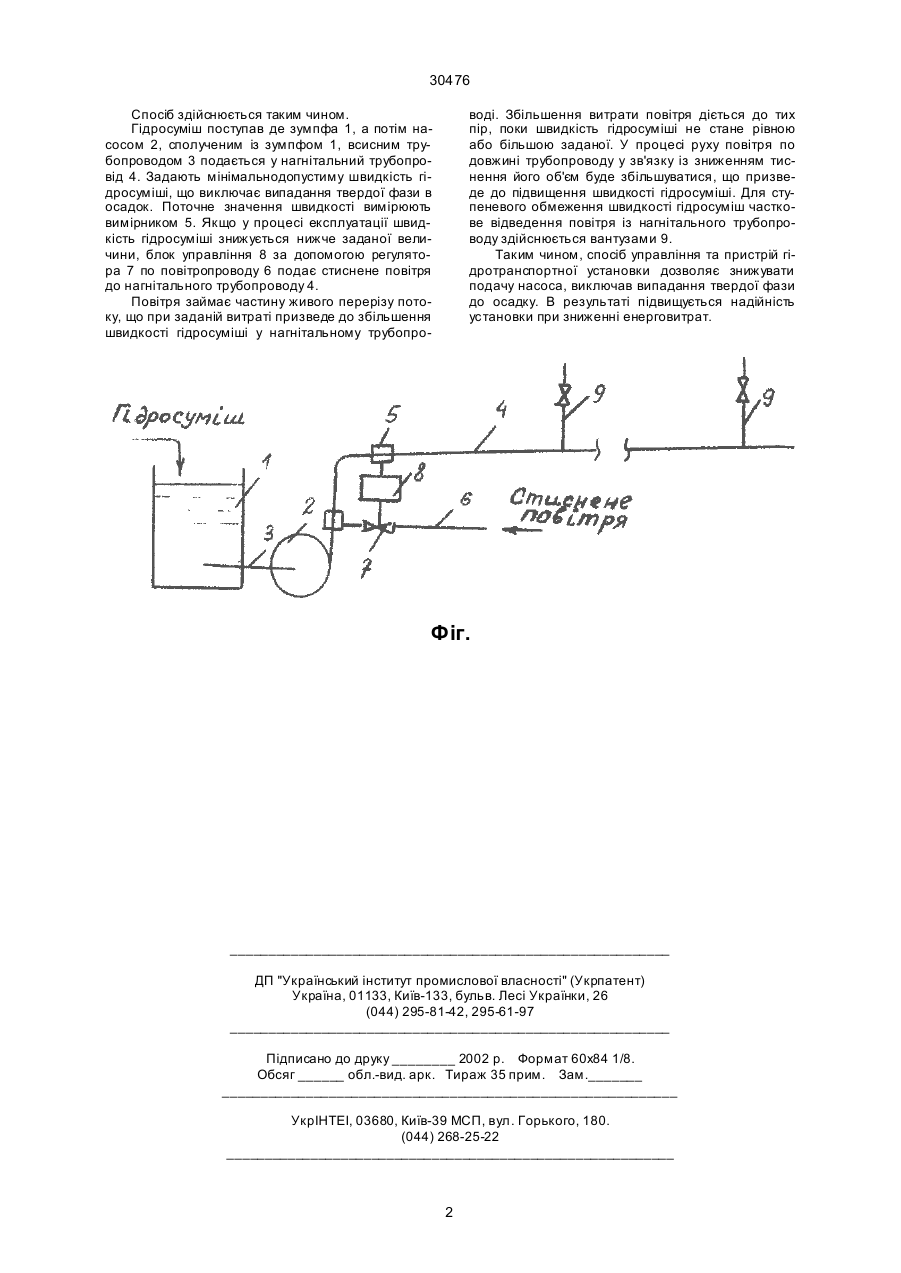

1. Спосіб управління гідротранспортною установкою, що включає подачу гідросуміши до нагнітального трубопроводу установки, який відрізняється тим, що попередньо задають величину швидкості гідросуміши у нагнітальному трубопро 30476 Спосіб здійснюється таким чином. Гідросуміш поступав де зумпфа 1, а потім насосом 2, сполученим із зумпфом 1, всисним трубопроводом 3 подається у нагнітальний трубопровід 4. Задають мінімальнодопустиму швидкість гідросуміші, що виключає випадання твердої фази в осадок. Поточне значення швидкості вимірюють вимірником 5. Якщо у процесі експлуатації швидкість гідросуміші знижується нижче заданої величини, блок управління 8 за допомогою регулятора 7 по повітропроводу 6 подає стиснене повітря до нагнітального трубопроводу 4. Повітря займає частину живого перерізу потоку, що при заданій витраті призведе до збільшення швидкості гідросуміші у нагнітальному трубопро воді. Збільшення витрати повітря діється до тих пір, поки швидкість гідросуміші не стане рівною або більшою заданої. У процесі руху повітря по довжині трубопроводу у зв'язку із зниженням тиснення його об'єм буде збільшуватися, що призведе до підвищення швидкості гідросуміші. Для ступеневого обмеження швидкості гідросуміш часткове відведення повітря із нагнітального трубопроводу здійснюється вантузами 9. Таким чином, спосіб управління та пристрій гідротранспортної установки дозволяє знижувати подачу насоса, виключав випадання твердої фази до осадку. В результаті підвищується надійність установки при зниженні енерговитрат. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of hydro-transportation unit and appliance for its implementation
Автори англійськоюVynohradov Borys Volodymyrovych, Svietkina Olena Yuriivna
Назва патенту російськоюСпособ управления транспортной установкой и устройство для его осуществления
Автори російськоюВиноградов Борис Владимирович, Светкина Елена Юрьевна
МПК / Мітки
МПК: F04B 49/02
Мітки: установкою, пристрій, гідротранспортною, управління, здійснення, спосіб
