Компресорний агрегат

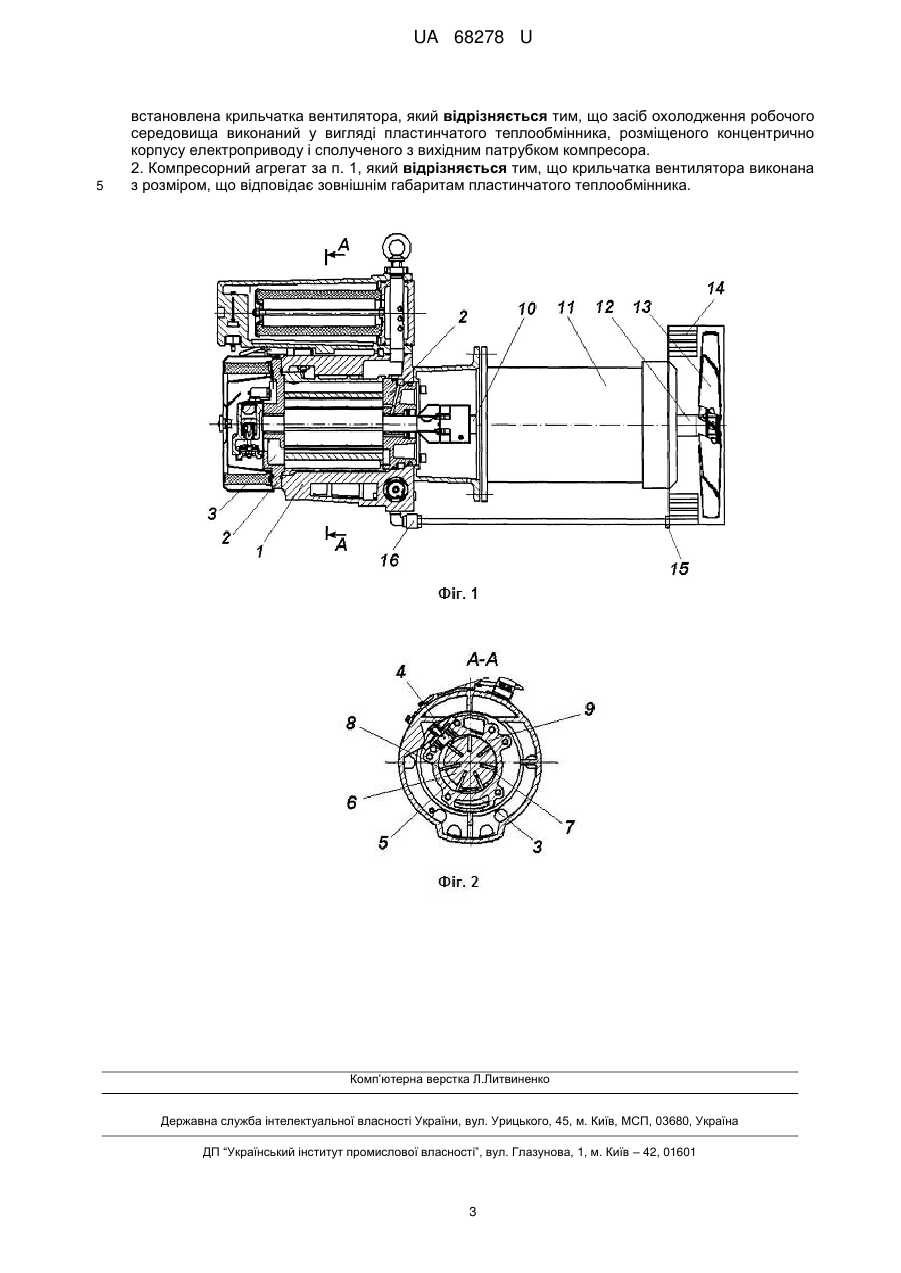

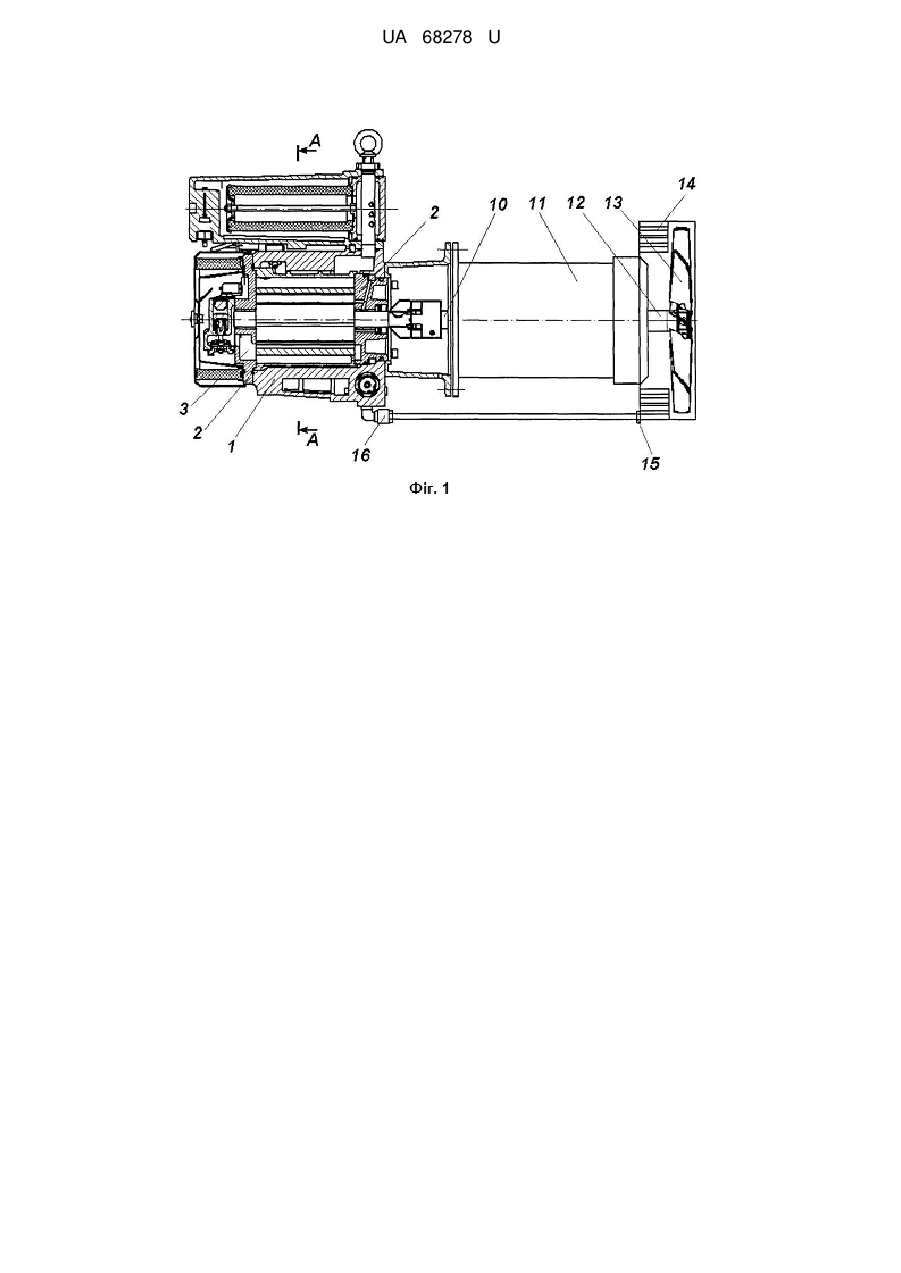

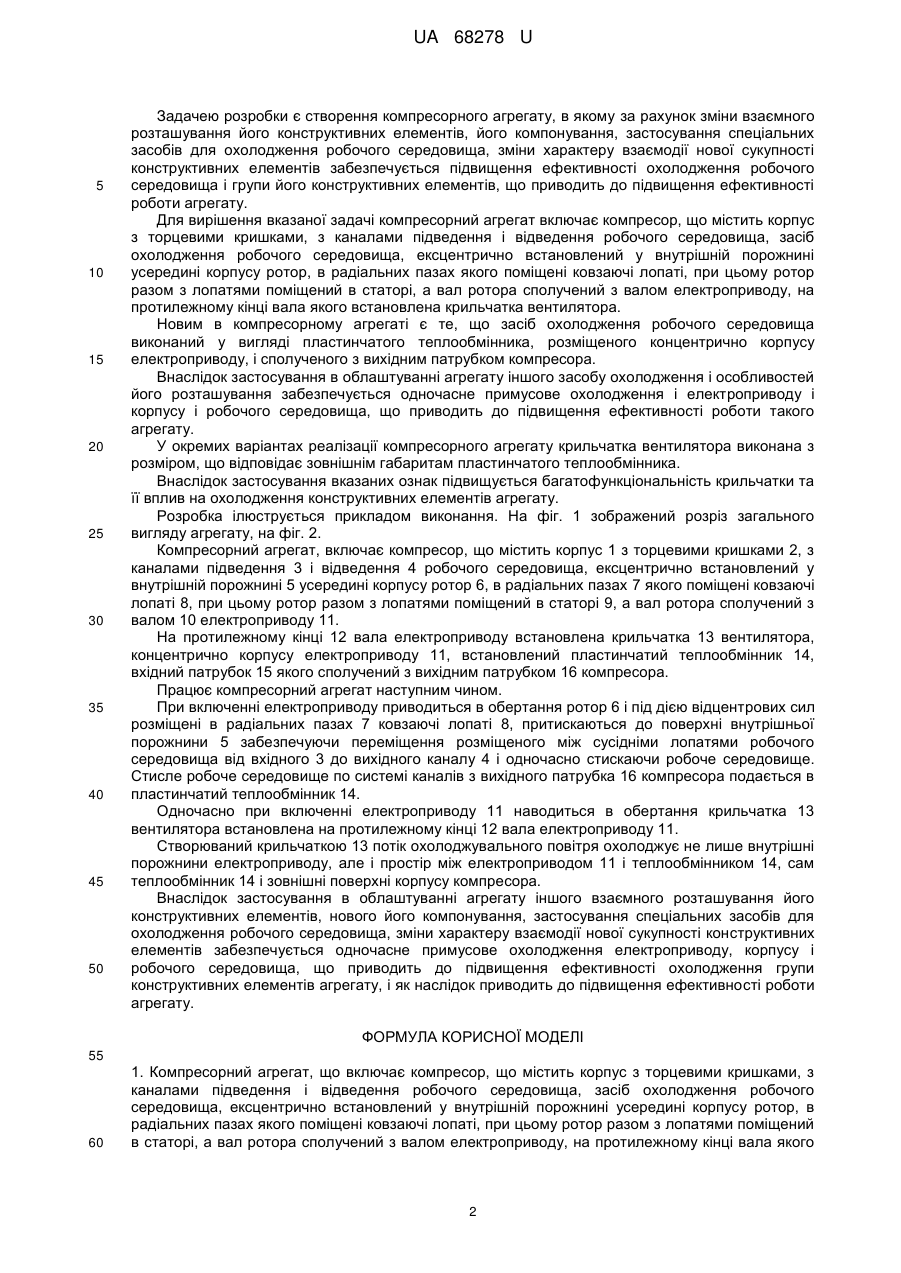

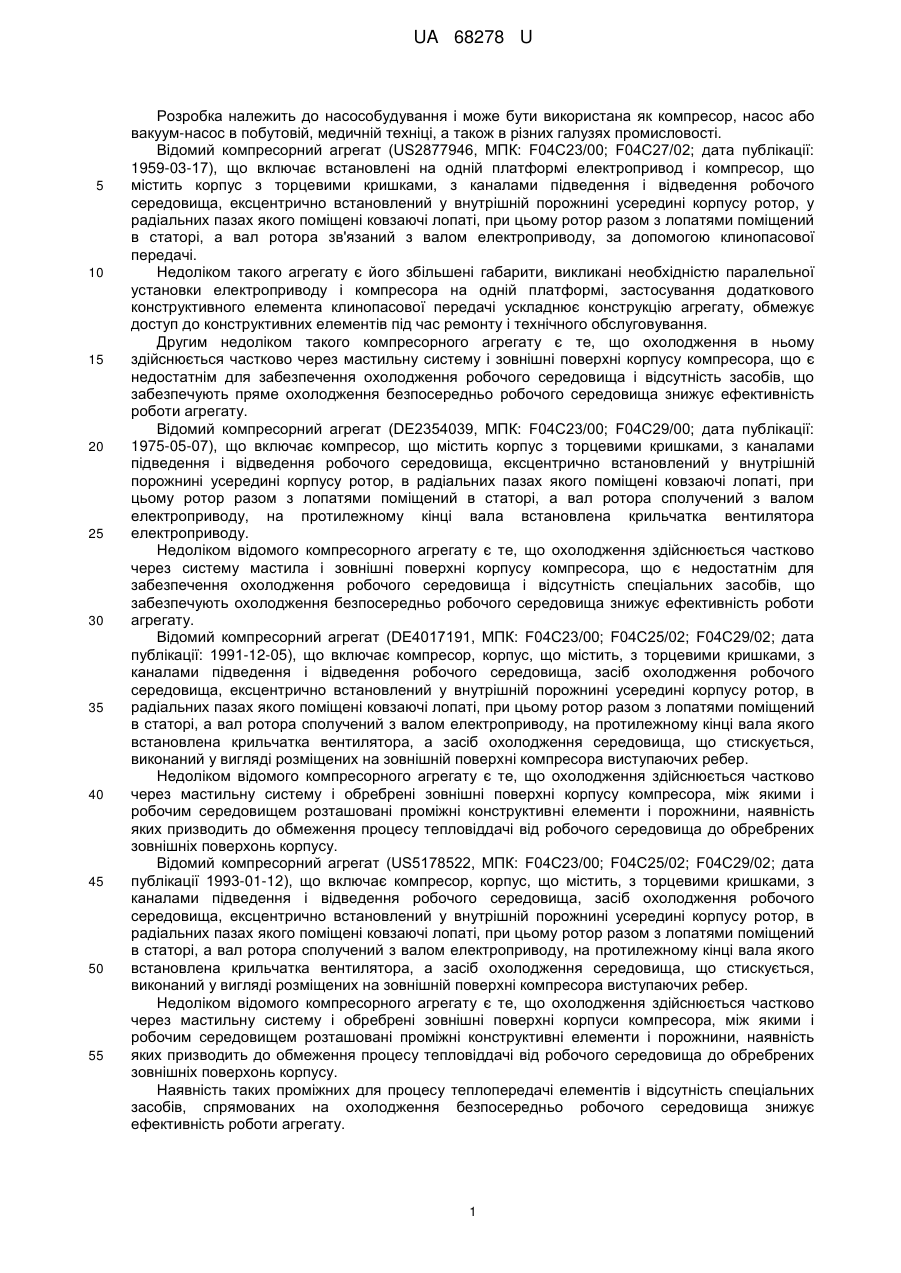

Реферат: Компресорний агрегат включає компресор, що містить корпус з торцевими кришками, з каналами підведення і відведення робочого середовища, засіб охолодження робочого середовища, ексцентрично встановлений у внутрішній порожнині усередині корпусу ротор, в радіальних пазах якого поміщені ковзаючі лопаті. Ротор разом з лопатями поміщений в статорі, а вал ротора сполучений з валом електроприводу. На протилежному кінці вала якого встановлена крильчатка вентилятора. Засіб охолодження робочого середовища виконаний у вигляді пластинчатого теплообмінника, розміщеного концентрично корпусу електроприводу і сполученого з вихідним патрубком компресора. UA 68278 U (12) UA 68278 U UA 68278 U 5 10 15 20 25 30 35 40 45 50 55 Розробка належить до насособудування і може бути використана як компресор, насос або вакуум-насос в побутовій, медичній техніці, а також в різних галузях промисловості. Відомий компресорний агрегат (US2877946, МПК: F04C23/00; F04C27/02; дата публікації: 1959-03-17), що включає встановлені на одній платформі електропривод і компресор, що містить корпус з торцевими кришками, з каналами підведення і відведення робочого середовища, ексцентрично встановлений у внутрішній порожнині усередині корпусу ротор, у радіальних пазах якого поміщені ковзаючі лопаті, при цьому ротор разом з лопатями поміщений в статорі, а вал ротора зв'язаний з валом електроприводу, за допомогою клинопасової передачі. Недоліком такого агрегату є його збільшені габарити, викликані необхідністю паралельної установки електроприводу і компресора на одній платформі, застосування додаткового конструктивного елемента клинопасової передачі ускладнює конструкцію агрегату, обмежує доступ до конструктивних елементів під час ремонту і технічного обслуговування. Другим недоліком такого компресорного агрегату є те, що охолодження в ньому здійснюється частково через мастильну систему і зовнішні поверхні корпусу компресора, що є недостатнім для забезпечення охолодження робочого середовища і відсутність засобів, що забезпечують пряме охолодження безпосередньо робочого середовища знижує ефективність роботи агрегату. Відомий компресорний агрегат (DE2354039, МПК: F04C23/00; F04C29/00; дата публікації: 1975-05-07), що включає компресор, що містить корпус з торцевими кришками, з каналами підведення і відведення робочого середовища, ексцентрично встановлений у внутрішній порожнині усередині корпусу ротор, в радіальних пазах якого поміщені ковзаючі лопаті, при цьому ротор разом з лопатями поміщений в статорі, а вал ротора сполучений з валом електроприводу, на протилежному кінці вала встановлена крильчатка вентилятора електроприводу. Недоліком відомого компресорного агрегату є те, що охолодження здійснюється частково через систему мастила і зовнішні поверхні корпусу компресора, що є недостатнім для забезпечення охолодження робочого середовища і відсутність спеціальних засобів, що забезпечують охолодження безпосередньо робочого середовища знижує ефективність роботи агрегату. Відомий компресорний агрегат (DE4017191, МПК: F04C23/00; F04C25/02; F04C29/02; дата публікації: 1991-12-05), що включає компресор, корпус, що містить, з торцевими кришками, з каналами підведення і відведення робочого середовища, засіб охолодження робочого середовища, ексцентрично встановлений у внутрішній порожнині усередині корпусу ротор, в радіальних пазах якого поміщені ковзаючі лопаті, при цьому ротор разом з лопатями поміщений в статорі, а вал ротора сполучений з валом електроприводу, на протилежному кінці вала якого встановлена крильчатка вентилятора, а засіб охолодження середовища, що стискується, виконаний у вигляді розміщених на зовнішній поверхні компресора виступаючих ребер. Недоліком відомого компресорного агрегату є те, що охолодження здійснюється частково через мастильну систему і обребрені зовнішні поверхні корпусу компресора, між якими і робочим середовищем розташовані проміжні конструктивні елементи і порожнини, наявність яких призводить до обмеження процесу тепловіддачі від робочого середовища до обребрених зовнішніх поверхонь корпусу. Відомий компресорний агрегат (US5178522, МПК: F04C23/00; F04C25/02; F04C29/02; дата публікації 1993-01-12), що включає компресор, корпус, що містить, з торцевими кришками, з каналами підведення і відведення робочого середовища, засіб охолодження робочого середовища, ексцентрично встановлений у внутрішній порожнині усередині корпусу ротор, в радіальних пазах якого поміщені ковзаючі лопаті, при цьому ротор разом з лопатями поміщений в статорі, а вал ротора сполучений з валом електроприводу, на протилежному кінці вала якого встановлена крильчатка вентилятора, а засіб охолодження середовища, що стискується, виконаний у вигляді розміщених на зовнішній поверхні компресора виступаючих ребер. Недоліком відомого компресорного агрегату є те, що охолодження здійснюється частково через мастильну систему і обребрені зовнішні поверхні корпуси компресора, між якими і робочим середовищем розташовані проміжні конструктивні елементи і порожнини, наявність яких призводить до обмеження процесу тепловіддачі від робочого середовища до обребрених зовнішніх поверхонь корпусу. Наявність таких проміжних для процесу теплопередачі елементів і відсутність спеціальних засобів, спрямованих на охолодження безпосередньо робочого середовища знижує ефективність роботи агрегату. 1 UA 68278 U 5 10 15 20 25 30 35 40 45 50 Задачею розробки є створення компресорного агрегату, в якому за рахунок зміни взаємного розташування його конструктивних елементів, його компонування, застосування спеціальних засобів для охолодження робочого середовища, зміни характеру взаємодії нової сукупності конструктивних елементів забезпечується підвищення ефективності охолодження робочого середовища і групи його конструктивних елементів, що приводить до підвищення ефективності роботи агрегату. Для вирішення вказаної задачі компресорний агрегат включає компресор, що містить корпус з торцевими кришками, з каналами підведення і відведення робочого середовища, засіб охолодження робочого середовища, ексцентрично встановлений у внутрішній порожнині усередині корпусу ротор, в радіальних пазах якого поміщені ковзаючі лопаті, при цьому ротор разом з лопатями поміщений в статорі, а вал ротора сполучений з валом електроприводу, на протилежному кінці вала якого встановлена крильчатка вентилятора. Новим в компресорному агрегаті є те, що засіб охолодження робочого середовища виконаний у вигляді пластинчатого теплообмінника, розміщеного концентрично корпусу електроприводу, і сполученого з вихідним патрубком компресора. Внаслідок застосування в облаштуванні агрегату іншого засобу охолодження і особливостей його розташування забезпечується одночасне примусове охолодження і електроприводу і корпусу і робочого середовища, що приводить до підвищення ефективності роботи такого агрегату. У окремих варіантах реалізації компресорного агрегату крильчатка вентилятора виконана з розміром, що відповідає зовнішнім габаритам пластинчатого теплообмінника. Внаслідок застосування вказаних ознак підвищується багатофункціональність крильчатки та її вплив на охолодження конструктивних елементів агрегату. Розробка ілюструється прикладом виконання. На фіг. 1 зображений розріз загального вигляду агрегату, на фіг. 2. Компресорний агрегат, включає компресор, що містить корпус 1 з торцевими кришками 2, з каналами підведення 3 і відведення 4 робочого середовища, ексцентрично встановлений у внутрішній порожнині 5 усередині корпусу ротор 6, в радіальних пазах 7 якого поміщені ковзаючі лопаті 8, при цьому ротор разом з лопатями поміщений в статорі 9, а вал ротора сполучений з валом 10 електроприводу 11. На протилежному кінці 12 вала електроприводу встановлена крильчатка 13 вентилятора, концентрично корпусу електроприводу 11, встановлений пластинчатий теплообмінник 14, вхідний патрубок 15 якого сполучений з вихідним патрубком 16 компресора. Працює компресорний агрегат наступним чином. При включенні електроприводу приводиться в обертання ротор 6 і під дією відцентрових сил розміщені в радіальних пазах 7 ковзаючі лопаті 8, притискаються до поверхні внутрішньої порожнини 5 забезпечуючи переміщення розміщеного між сусідніми лопатями робочого середовища від вхідного 3 до вихідного каналу 4 і одночасно стискаючи робоче середовище. Стисле робоче середовище по системі каналів з вихідного патрубка 16 компресора подається в пластинчатий теплообмінник 14. Одночасно при включенні електроприводу 11 наводиться в обертання крильчатка 13 вентилятора встановлена на протилежному кінці 12 вала електроприводу 11. Створюваний крильчаткою 13 потік охолоджувального повітря охолоджує не лише внутрішні порожнини електроприводу, але і простір між електроприводом 11 і теплообмінником 14, сам теплообмінник 14 і зовнішні поверхні корпусу компресора. Внаслідок застосування в облаштуванні агрегату іншого взаємного розташування його конструктивних елементів, нового його компонування, застосування спеціальних засобів для охолодження робочого середовища, зміни характеру взаємодії нової сукупності конструктивних елементів забезпечується одночасне примусове охолодження електроприводу, корпусу і робочого середовища, що приводить до підвищення ефективності охолодження групи конструктивних елементів агрегату, і як наслідок приводить до підвищення ефективності роботи агрегату. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Компресорний агрегат, що включає компресор, що містить корпус з торцевими кришками, з каналами підведення і відведення робочого середовища, засіб охолодження робочого середовища, ексцентрично встановлений у внутрішній порожнині усередині корпусу ротор, в радіальних пазах якого поміщені ковзаючі лопаті, при цьому ротор разом з лопатями поміщений в статорі, а вал ротора сполучений з валом електроприводу, на протилежному кінці вала якого 2 UA 68278 U 5 встановлена крильчатка вентилятора, який відрізняється тим, що засіб охолодження робочого середовища виконаний у вигляді пластинчатого теплообмінника, розміщеного концентрично корпусу електроприводу і сполученого з вихідним патрубком компресора. 2. Компресорний агрегат за п. 1, який відрізняється тим, що крильчатка вентилятора виконана з розміром, що відповідає зовнішнім габаритам пластинчатого теплообмінника. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
