Пломба

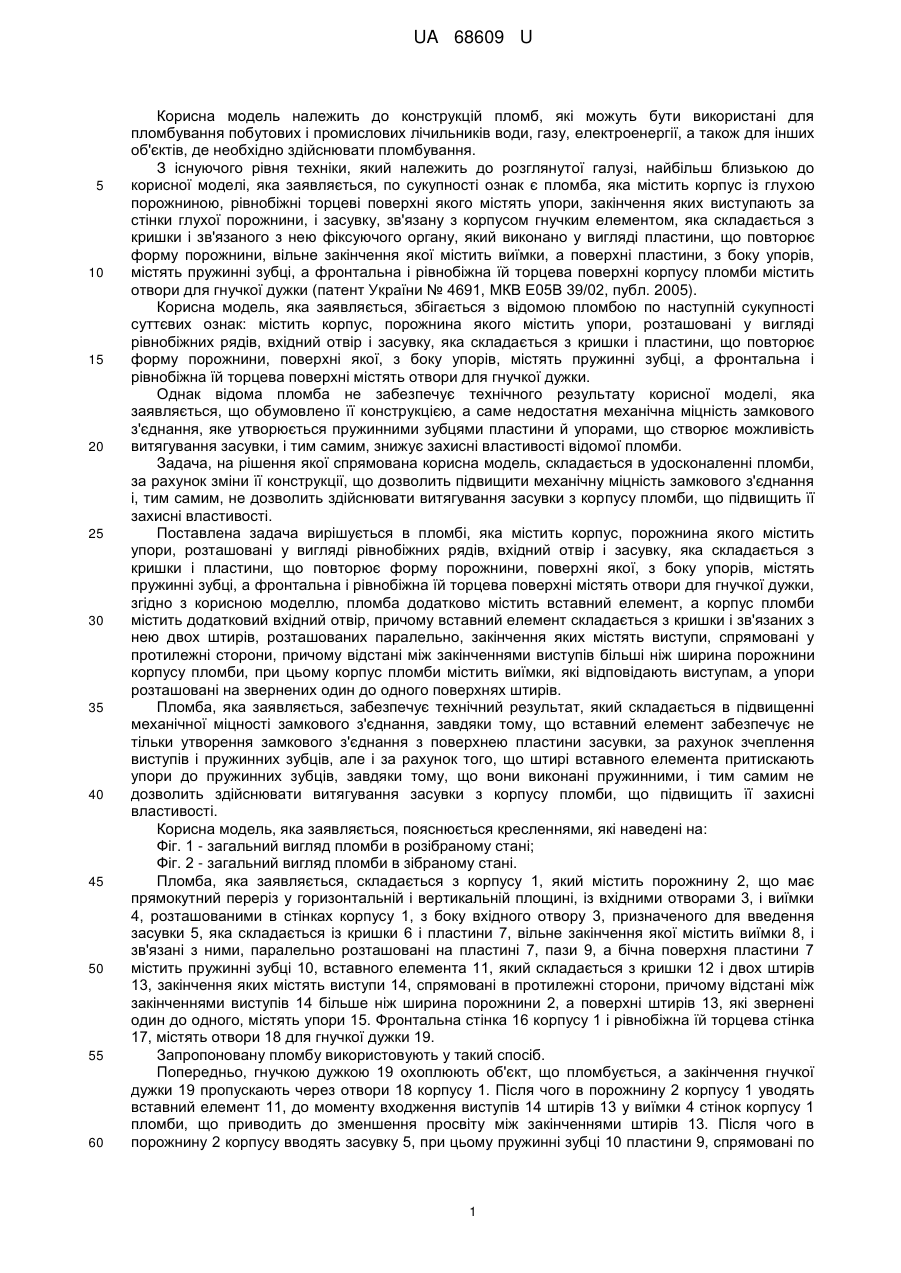

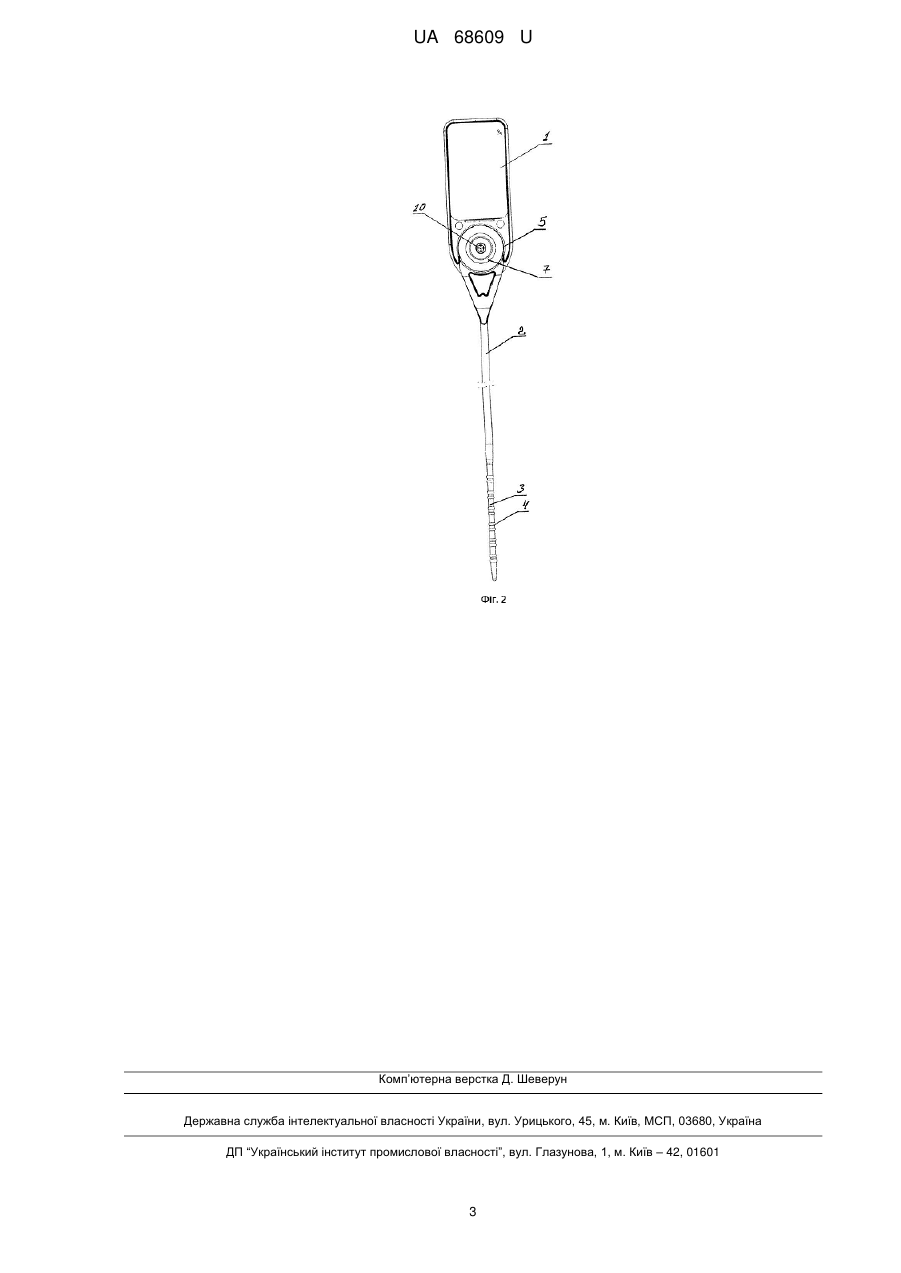

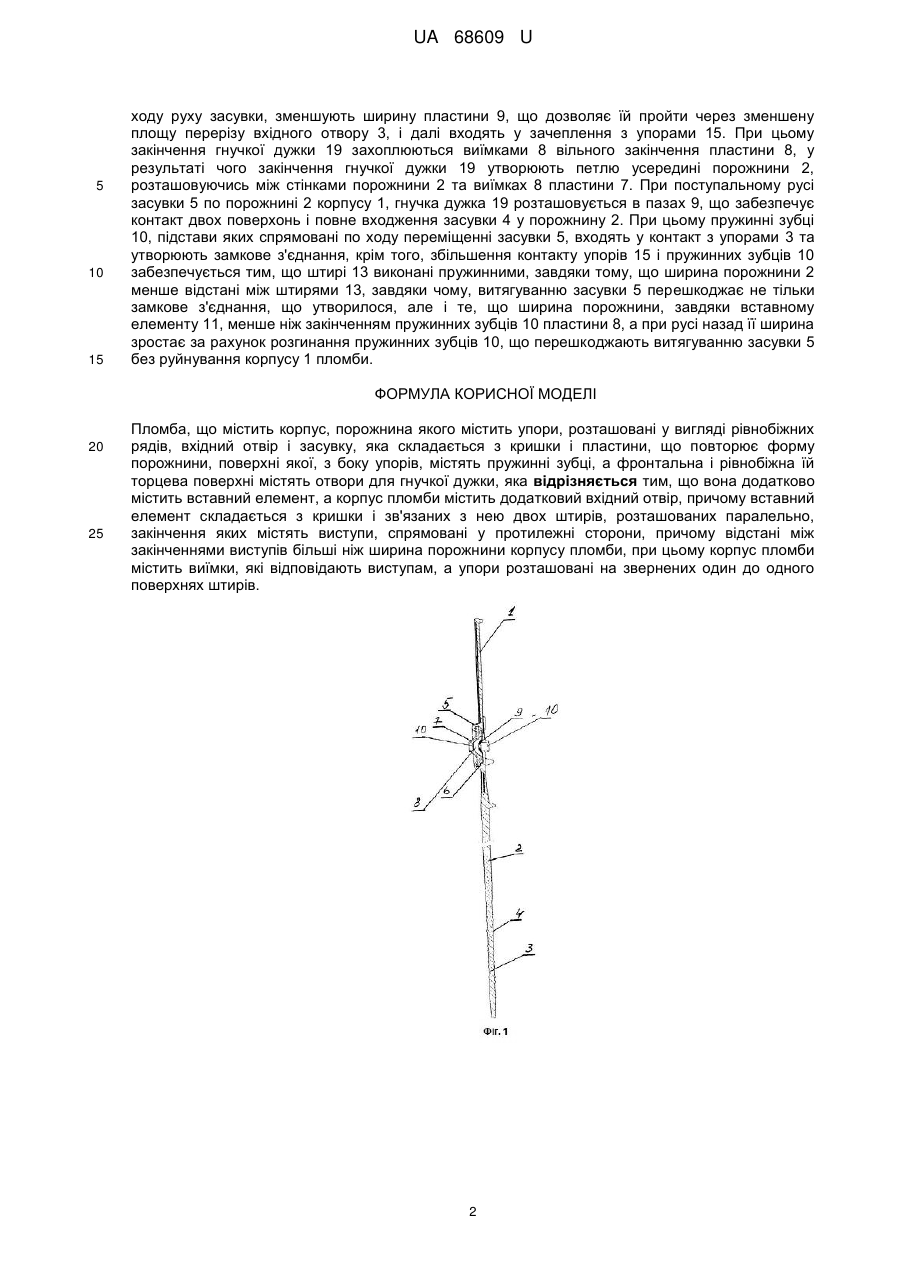

Реферат: Пломба містить корпус, порожнина якого містить упори, розташовані у вигляді рівнобіжних рядів, вхідний отвір і засувку. Засувка складається з кришки і пластини, що повторює форму порожнини, поверхні якої, з боку упорів, містять пружинні зубці, а фронтальна і рівнобіжна їй торцева поверхні містять отвори для гнучкої дужки. Пломба додатково містить вставний елемент, а корпус пломби містить додатковий вхідний отвір. Вставний елемент складається з кришки і зв'язаних з нею двох штирів, розташованих паралельно, закінчення яких містять виступи, спрямовані у протилежні сторони, причому відстані між закінченнями виступів більші ніж ширина порожнини корпусу пломби. При цьому корпус пломби містить виїмки, які відповідають виступам, а упори розташовані на звернених один до одного поверхнях штирів. UA 68609 U (54) ПЛОМБА UA 68609 U UA 68609 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій пломб, які можуть бути використані для пломбування побутових і промислових лічильників води, газу, електроенергії, а також для інших об'єктів, де необхідно здійснювати пломбування. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близькою до корисної моделі, яка заявляється, по сукупності ознак є пломба, яка містить корпус із глухою порожниною, рівнобіжні торцеві поверхні якого містять упори, закінчення яких виступають за стінки глухої порожнини, і засувку, зв'язану з корпусом гнучким елементом, яка складається з кришки і зв'язаного з нею фіксуючого органу, який виконано у вигляді пластини, що повторює форму порожнини, вільне закінчення якої містить виїмки, а поверхні пластини, з боку упорів, містять пружинні зубці, а фронтальна і рівнобіжна їй торцева поверхні корпусу пломби містить отвори для гнучкої дужки (патент України № 4691, МКВ Е05В 39/02, публ. 2005). Корисна модель, яка заявляється, збігається з відомою пломбою по наступній сукупності суттєвих ознак: містить корпус, порожнина якого містить упори, розташовані у вигляді рівнобіжних рядів, вхідний отвір і засувку, яка складається з кришки і пластини, що повторює форму порожнини, поверхні якої, з боку упорів, містять пружинні зубці, а фронтальна і рівнобіжна їй торцева поверхні містять отвори для гнучкої дужки. Однак відома пломба не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено її конструкцією, а саме недостатня механічна міцність замкового з'єднання, яке утворюється пружинними зубцями пластини й упорами, що створює можливість витягування засувки, і тим самим, знижує захисні властивості відомої пломби. Задача, на рішення якої спрямована корисна модель, складається в удосконаленні пломби, за рахунок зміни її конструкції, що дозволить підвищити механічну міцність замкового з'єднання і, тим самим, не дозволить здійснювати витягування засувки з корпусу пломби, що підвищить її захисні властивості. Поставлена задача вирішується в пломбі, яка містить корпус, порожнина якого містить упори, розташовані у вигляді рівнобіжних рядів, вхідний отвір і засувку, яка складається з кришки і пластини, що повторює форму порожнини, поверхні якої, з боку упорів, містять пружинні зубці, а фронтальна і рівнобіжна їй торцева поверхні містять отвори для гнучкої дужки, згідно з корисною моделлю, пломба додатково містить вставний елемент, а корпус пломби містить додатковий вхідний отвір, причому вставний елемент складається з кришки і зв'язаних з нею двох штирів, розташованих паралельно, закінчення яких містять виступи, спрямовані у протилежні сторони, причому відстані між закінченнями виступів більші ніж ширина порожнини корпусу пломби, при цьому корпус пломби містить виїмки, які відповідають виступам, а упори розташовані на звернених один до одного поверхнях штирів. Пломба, яка заявляється, забезпечує технічний результат, який складається в підвищенні механічної міцності замкового з'єднання, завдяки тому, що вставний елемент забезпечує не тільки утворення замкового з'єднання з поверхнею пластини засувки, за рахунок зчеплення виступів і пружинних зубців, але і за рахунок того, що штирі вставного елемента притискають упори до пружинних зубців, завдяки тому, що вони виконані пружинними, і тим самим не дозволить здійснювати витягування засувки з корпусу пломби, що підвищить її захисні властивості. Корисна модель, яка заявляється, пояснюється кресленнями, які наведені на: Фіг. 1 - загальний вигляд пломби в розібраному стані; Фіг. 2 - загальний вигляд пломби в зібраному стані. Пломба, яка заявляється, складається з корпусу 1, який містить порожнину 2, що має прямокутний переріз у горизонтальній і вертикальній площині, із вхідними отворами 3, і виїмки 4, розташованими в стінках корпусу 1, з боку вхідного отвору 3, призначеного для введення засувки 5, яка складається із кришки 6 і пластини 7, вільне закінчення якої містить виїмки 8, і зв'язані з ними, паралельно розташовані на пластині 7, пази 9, а бічна поверхня пластини 7 містить пружинні зубці 10, вставного елемента 11, який складається з кришки 12 і двох штирів 13, закінчення яких містять виступи 14, спрямовані в протилежні сторони, причому відстані між закінченнями виступів 14 більше ніж ширина порожнини 2, а поверхні штирів 13, які звернені один до одного, містять упори 15. Фронтальна стінка 16 корпусу 1 і рівнобіжна їй торцева стінка 17, містять отвори 18 для гнучкої дужки 19. Запропоновану пломбу використовують у такий спосіб. Попередньо, гнучкою дужкою 19 охоплюють об'єкт, що пломбується, а закінчення гнучкої дужки 19 пропускають через отвори 18 корпусу 1. Після чого в порожнину 2 корпусу 1 уводять вставний елемент 11, до моменту входження виступів 14 штирів 13 у виїмки 4 стінок корпусу 1 пломби, що приводить до зменшення просвіту між закінченнями штирів 13. Після чого в порожнину 2 корпусу вводять засувку 5, при цьому пружинні зубці 10 пластини 9, спрямовані по 1 UA 68609 U 5 10 15 ходу руху засувки, зменшують ширину пластини 9, що дозволяє їй пройти через зменшену площу перерізу вхідного отвору 3, і далі входять у зачеплення з упорами 15. При цьому закінчення гнучкої дужки 19 захоплюються виїмками 8 вільного закінчення пластини 8, у результаті чого закінчення гнучкої дужки 19 утворюють петлю усередині порожнини 2, розташовуючись між стінками порожнини 2 та виїмках 8 пластини 7. При поступальному русі засувки 5 по порожнині 2 корпусу 1, гнучка дужка 19 розташовується в пазах 9, що забезпечує контакт двох поверхонь і повне входження засувки 4 у порожнину 2. При цьому пружинні зубці 10, підстави яких спрямовані по ходу переміщенні засувки 5, входять у контакт з упорами 3 та утворюють замкове з'єднання, крім того, збільшення контакту упорів 15 і пружинних зубців 10 забезпечується тим, що штирі 13 виконані пружинними, завдяки тому, що ширина порожнини 2 менше відстані між штирями 13, завдяки чому, витягуванню засувки 5 перешкоджає не тільки замкове з'єднання, що утворилося, але і те, що ширина порожнини, завдяки вставному елементу 11, менше ніж закінченням пружинних зубців 10 пластини 8, а при русі назад її ширина зростає за рахунок розгинання пружинних зубців 10, що перешкоджають витягуванню засувки 5 без руйнування корпусу 1 пломби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пломба, що містить корпус, порожнина якого містить упори, розташовані у вигляді рівнобіжних рядів, вхідний отвір і засувку, яка складається з кришки і пластини, що повторює форму порожнини, поверхні якої, з боку упорів, містять пружинні зубці, а фронтальна і рівнобіжна їй торцева поверхні містять отвори для гнучкої дужки, яка відрізняється тим, що вона додатково містить вставний елемент, а корпус пломби містить додатковий вхідний отвір, причому вставний елемент складається з кришки і зв'язаних з нею двох штирів, розташованих паралельно, закінчення яких містять виступи, спрямовані у протилежні сторони, причому відстані між закінченнями виступів більші ніж ширина порожнини корпусу пломби, при цьому корпус пломби містить виїмки, які відповідають виступам, а упори розташовані на звернених один до одного поверхнях штирів. 2 UA 68609 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
