Геліоколектор

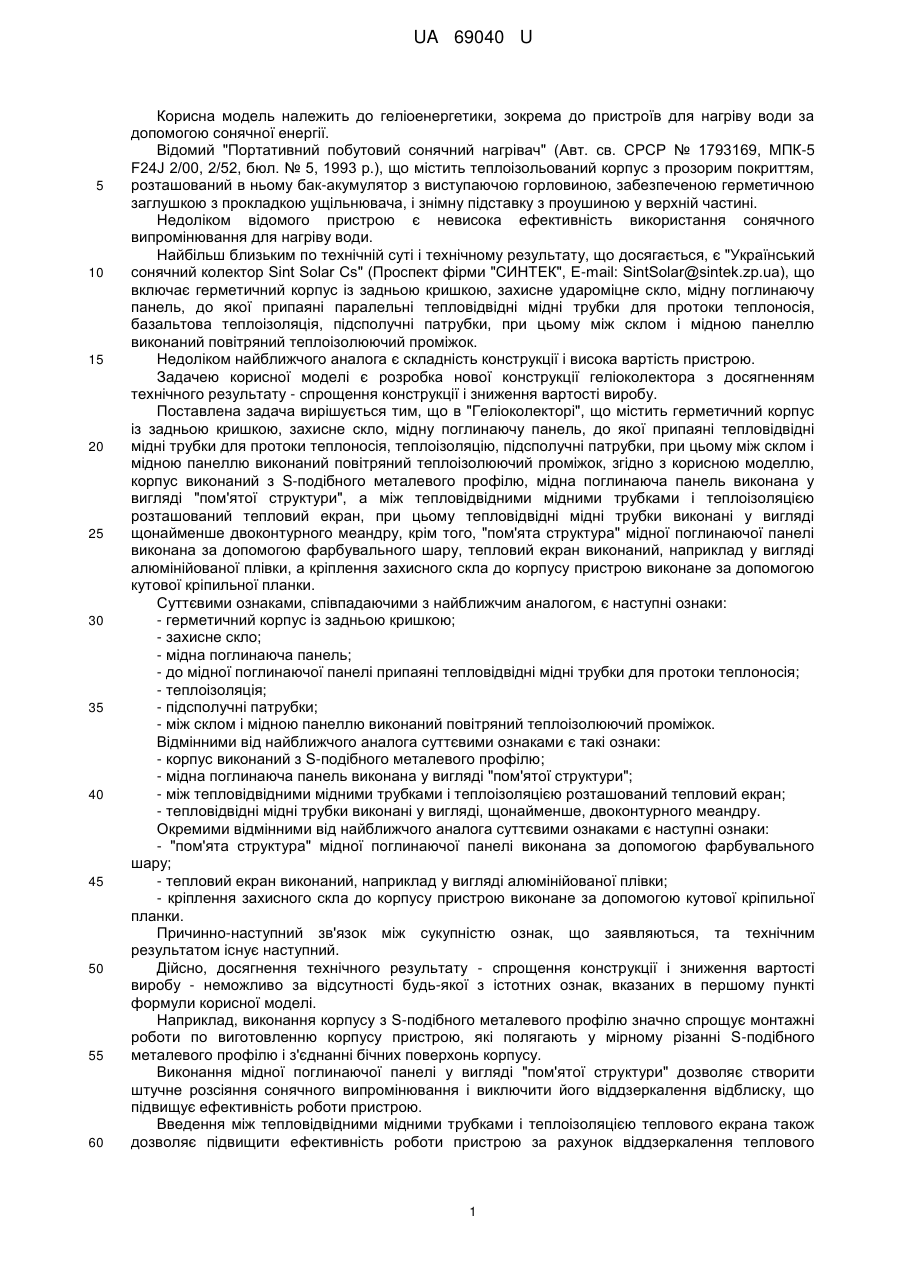

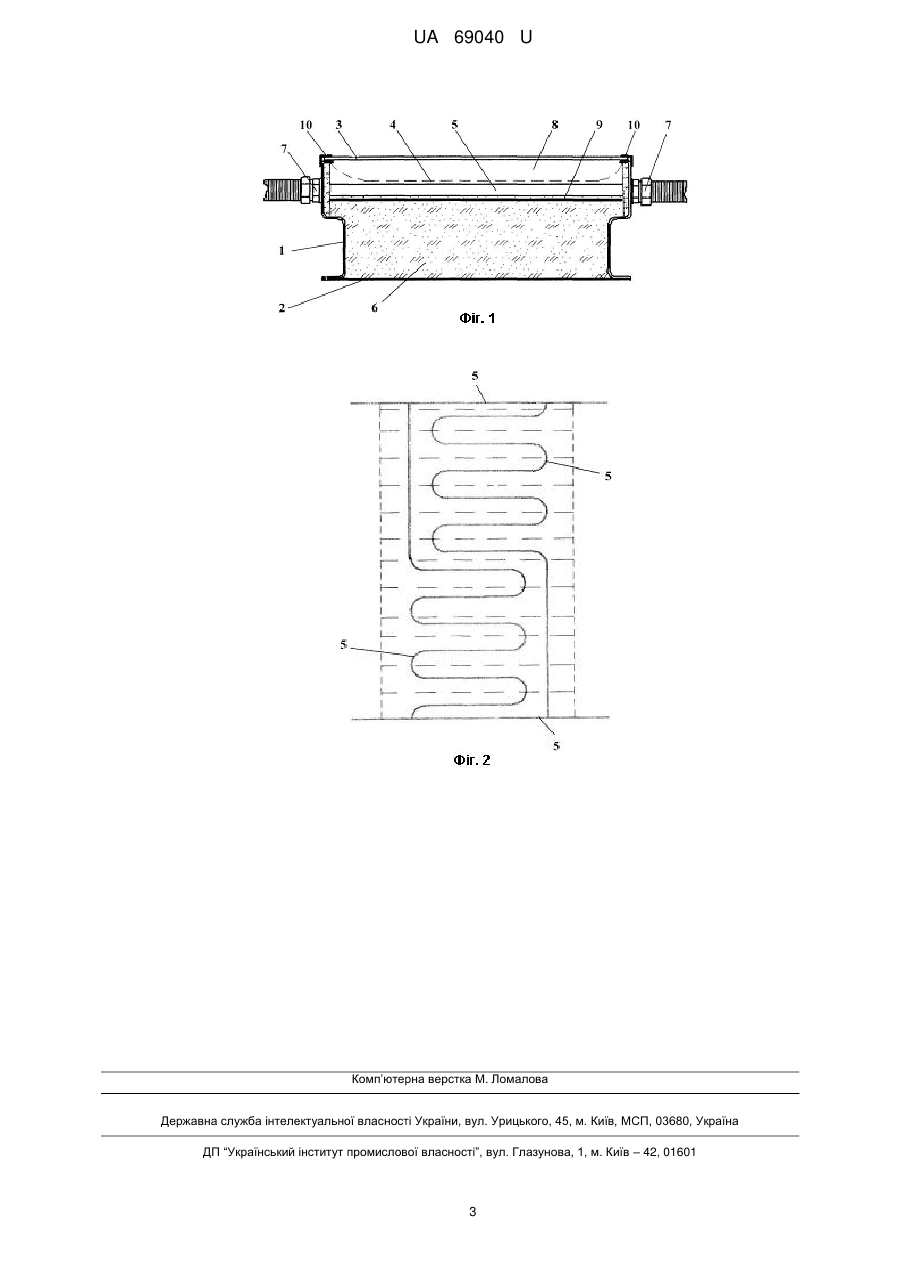

Реферат: Геліоколектор містить герметичний корпус із задньою кришкою, захисне скло, мідну поглинаючу панель, до якої припаяні тепловідвідні мідні трубки для протоку теплоносія, теплоізоляція, підсполучні патрубки. При цьому між склом і мідною панеллю виконаний повітряний теплоізолюючий проміжок. Корпус виконаний з S-подібного металевого профілю. Мідна поглинаюча панель виконана у вигляді «пом'ятої структури». Між тепловідвідними мідними трубками і теплоізоляцією розташований тепловий екран. При цьому тепловідвідні мідні трубки виконані у вигляді щонайменше двоконтурного меандру. UA 69040 U (54) ГЕЛІОКОЛЕКТОР UA 69040 U UA 69040 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до геліоенергетики, зокрема до пристроїв для нагріву води за допомогою сонячної енергії. Відомий "Портативний побутовий сонячний нагрівач" (Авт. св. СРСР № 1793169, МПК-5 F24J 2/00, 2/52, бюл. № 5, 1993 p.), що містить теплоізольований корпус з прозорим покриттям, розташований в ньому бак-акумулятор з виступаючою горловиною, забезпеченою герметичною заглушкою з прокладкою ущільнювача, і знімну підставку з проушиною у верхній частині. Недоліком відомого пристрою є невисока ефективність використання сонячного випромінювання для нагріву води. Найбільш близьким по технічній суті і технічному результату, що досягається, є "Український сонячний колектор Sint Solar Cs" (Проспект фірми "СИНТЕК", E-mail: SintSolar@sintek.zp.ua), що включає герметичний корпус із задньою кришкою, захисне удароміцне скло, мідну поглинаючу панель, до якої припаяні паралельні тепловідвідні мідні трубки для протоки теплоносія, базальтова теплоізоляція, підсполучні патрубки, при цьому між склом і мідною панеллю виконаний повітряний теплоізолюючий проміжок. Недоліком найближчого аналога є складність конструкції і висока вартість пристрою. Задачею корисної моделі є розробка нової конструкції геліоколектора з досягненням технічного результату - спрощення конструкції і зниження вартості виробу. Поставлена задача вирішується тим, що в "Геліоколекторі", що містить герметичний корпус із задньою кришкою, захисне скло, мідну поглинаючу панель, до якої припаяні тепловідвідні мідні трубки для протоки теплоносія, теплоізоляцію, підсполучні патрубки, при цьому між склом і мідною панеллю виконаний повітряний теплоізолюючий проміжок, згідно з корисною моделлю, корпус виконаний з S-подібного металевого профілю, мідна поглинаюча панель виконана у вигляді "пом'ятої структури", а між тепловідвідними мідними трубками і теплоізоляцією розташований тепловий екран, при цьому тепловідвідні мідні трубки виконані у вигляді щонайменше двоконтурного меандру, крім того, "пом'ята структура" мідної поглинаючої панелі виконана за допомогою фарбувального шару, тепловий екран виконаний, наприклад у вигляді алюмінійованої плівки, а кріплення захисного скла до корпусу пристрою виконане за допомогою кутової кріпильної планки. Суттєвими ознаками, співпадаючими з найближчим аналогом, є наступні ознаки: - герметичний корпус із задньою кришкою; - захисне скло; - мідна поглинаюча панель; - до мідної поглинаючої панелі припаяні тепловідвідні мідні трубки для протоки теплоносія; - теплоізоляція; - підсполучні патрубки; - між склом і мідною панеллю виконаний повітряний теплоізолюючий проміжок. Відмінними від найближчого аналога суттєвими ознаками є такі ознаки: - корпус виконаний з S-подібного металевого профілю; - мідна поглинаюча панель виконана у вигляді "пом'ятої структури"; - між тепловідвідними мідними трубками і теплоізоляцією розташований тепловий екран; - тепловідвідні мідні трубки виконані у вигляді, щонайменше, двоконтурного меандру. Окремими відмінними від найближчого аналога суттєвими ознаками є наступні ознаки: - "пом'ята структура" мідної поглинаючої панелі виконана за допомогою фарбувального шару; - тепловий екран виконаний, наприклад у вигляді алюмінійованої плівки; - кріплення захисного скла до корпусу пристрою виконане за допомогою кутової кріпильної планки. Причинно-наступний зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує наступний. Дійсно, досягнення технічного результату - спрощення конструкції і зниження вартості виробу - неможливо за відсутності будь-якої з істотних ознак, вказаних в першому пункті формули корисної моделі. Наприклад, виконання корпусу з S-подібного металевого профілю значно спрощує монтажні роботи по виготовленню корпусу пристрою, які полягають у мірному різанні S-подібного металевого профілю і з'єднанні бічних поверхонь корпусу. Виконання мідної поглинаючої панелі у вигляді "пом'ятої структури" дозволяє створити штучне розсіяння сонячного випромінювання і виключити його віддзеркалення відблиску, що підвищує ефективність роботи пристрою. Введення між тепловідвідними мідними трубками і теплоізоляцією теплового екрана також дозволяє підвищити ефективність роботи пристрою за рахунок віддзеркалення теплового 1 UA 69040 U 5 10 15 20 25 30 35 інфрачервоного випромінювання від екрана і відсутності його проходження до шару теплоізоляції. Підвищенню теплоефективності роботи пристрою сприяє також виконання тепловідвідних мідних трубок у вигляді щонайменше двоконтурного меандру, що значно збільшує відстань, прохідну теплоносієм усередині геліоколектора і підвищує ефективність теплозняття і температуру нагріву теплоносія. Корисна модель промислово придатна, оскільки технічне рішення, що заявляється, дозволяє використовувати його при проектуванні і виготовленні сонячних колекторів. Можливість здійснення корисної моделі, що заявляється, підтверджується описом його практичної реалізації і ілюструється кресленнями. На фіг. 1 представлений розріз пристрою, що заявляється, на фіг. 2 показаний варіант розташування тепловідвідних мідних трубок у вигляді двоконтурного меандра. Геліоколектор, що заявляється, включає герметичний корпус 1 із задньою кришкою (дном) 2, захисне скло 3, мідну поглинаючу панель 4, до якої припаяні тепловідвідні мідні трубки 5 для протоки теплоносія, теплоізоляцію 6, підсполучні патрубки 7. Між склом 3 і мідною панеллю 4 виконаний повітряний теплоізолюючий проміжок 8. Корпус 1 виконаний з S-подібного металевого профілю. Мідна поглинаюча панель 4 виконана у вигляді "пом'ятої структури", виконаної за допомогою фарбувального шару. Теплоізоляція 6 може бути виконана у вигляді шару мінеральної вати. Між тепловідвідними мідними трубками 5 і теплоізоляцією 6 розташований тепловий екран 9, виконаний, наприклад у вигляді алюмінійованої плівки. Тепловідвідні мідні трубки 5 виконані у вигляді щонайменше двоконтурного меандру (фіг. 2). Кріплення захисного скла до корпусу пристрою виконане за допомогою кутової кріпильної планки 10. Пристрій працює таким, чином. Сонячне випромінювання нагріває поверхню мідної поглинаючої панелі 4, яка передає теплову енергію Сонця тепловідвідним мідним трубкам 5, по яких проходить теплоносій, що нагрівається, наприклад вода. Нагріта вода надходить до споживача. Завдяки наявності теплового екрана 9 весь тепловий потік сонячною випромінювання концентрується усередині об'єму, ув'язненого між ним і мідною поглинаючою панеллю 4, що підвищує ефективність використання пристрою. Тепловідвідні мідні трубки 5 виконані у вигляді щонайменше двоконтурного меандру, що також підвищує ефективність використання сонячного теплового випромінювання. У зв'язку з вищевикладеним, можна зробити висновок, що задача, поставлена в корисній моделі, - розробка нової конструкції геліоколектора - виконана з досягненням технічного результату - спрощення конструкції і зниження вартості виробу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 1. Геліоколектор, що містить герметичний корпус із задньою кришкою, захисне скло, мідну поглинаючу панель, до якої припаяні тепловідвідні мідні трубки для протоку теплоносія, теплоізоляція, підсполучні патрубки, при цьому між склом і мідною панеллю виконаний повітряний теплоізолюючий проміжок, який відрізняється тим, що корпус виконаний з Sподібного металевого профілю, мідна поглинаюча панель виконана у вигляді "пом'ятої структури", а між тепловідвідними мідними трубками і теплоізоляцією розташований тепловий екран, при цьому тепловідвідні мідні трубки виконані у вигляді щонайменше двоконтурного меандру. 2. Геліоколектор за п. 1, який відрізняється тим, що "пом'ята структура" мідної поглинаючої панелі виконана за допомогою фарбувального шару. 3. Геліоколектор за п. 1, який відрізняється тим, що тепловий екран виконаний, наприклад у вигляді алюмінійованої плівки. 4. Геліоколектор за п. 1, який відрізняється тим, що кріплення захисного скла до корпусу пристрою виконане за допомогою кутової кріпильної планки. 2 UA 69040 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
