Суміш асфальтобетонна “гусасфальт-10″

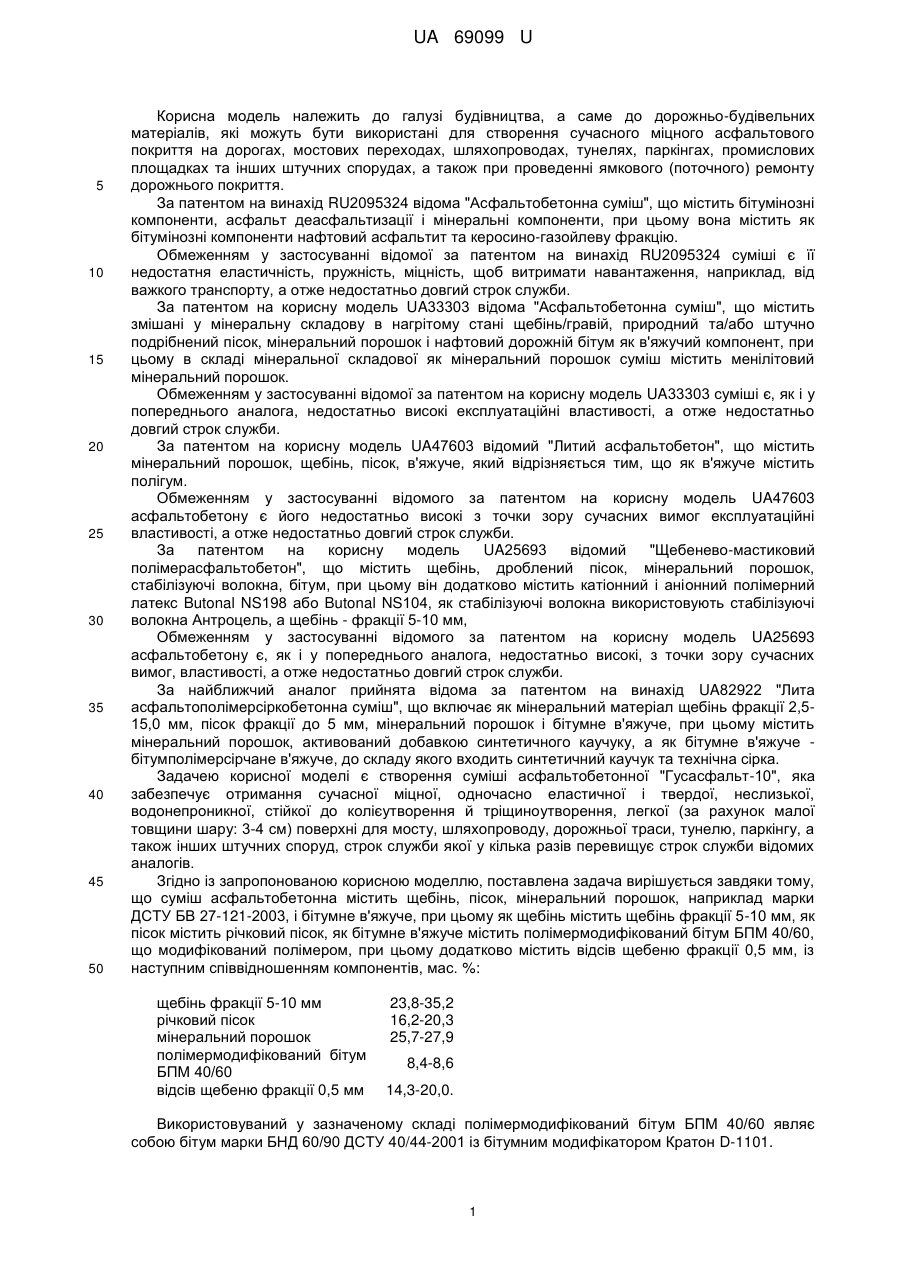

Реферат: UA 69099 U UA 69099 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, а саме до дорожньо-будівельних матеріалів, які можуть бути використані для створення сучасного міцного асфальтового покриття на дорогах, мостових переходах, шляхопроводах, тунелях, паркінгах, промислових площадках та інших штучних спорудах, а також при проведенні ямкового (поточного) ремонту дорожнього покриття. За патентом на винахід RU2095324 відома "Асфальтобетонна суміш", що містить бітумінозні компоненти, асфальт деасфальтизації і мінеральні компоненти, при цьому вона містить як бітумінозні компоненти нафтовий асфальтит та керосино-газойлеву фракцію. Обмеженням у застосуванні відомої за патентом на винахід RU2095324 суміші є її недостатня еластичність, пружність, міцність, щоб витримати навантаження, наприклад, від важкого транспорту, а отже недостатньо довгий строк служби. За патентом на корисну модель UA33303 відома "Асфальтобетонна суміш", що містить змішані у мінеральну складову в нагрітому стані щебінь/гравій, природний та/або штучно подрібнений пісок, мінеральний порошок і нафтовий дорожній бітум як в'яжучий компонент, при цьому в складі мінеральної складової як мінеральний порошок суміш містить менілітовий мінеральний порошок. Обмеженням у застосуванні відомої за патентом на корисну модель UA33303 суміші є, як і у попереднього аналога, недостатньо високі експлуатаційні властивості, а отже недостатньо довгий строк служби. За патентом на корисну модель UA47603 відомий "Литий асфальтобетон", що містить мінеральний порошок, щебінь, пісок, в'яжуче, який відрізняється тим, що як в'яжуче містить полігум. Обмеженням у застосуванні відомого за патентом на корисну модель UA47603 асфальтобетону є його недостатньо високі з точки зору сучасних вимог експлуатаційні властивості, а отже недостатньо довгий строк служби. За патентом на корисну модель UA25693 відомий "Щебенево-мастиковий полімерасфальтобетон", що містить щебінь, дроблений пісок, мінеральний порошок, стабілізуючі волокна, бітум, при цьому він додатково містить катіонний і аніонний полімерний латекс Butonal NS198 або Butonal NS104, як стабілізуючі волокна використовують стабілізуючі волокна Антроцель, а щебінь - фракції 5-10 мм, Обмеженням у застосуванні відомого за патентом на корисну модель UA25693 асфальтобетону є, як і у попереднього аналога, недостатньо високі, з точки зору сучасних вимог, властивості, а отже недостатньо довгий строк служби. За найближчий аналог прийнята відома за патентом на винахід UA82922 "Лита асфальтополімерсіркобетонна суміш", що включає як мінеральний матеріал щебінь фракції 2,515,0 мм, пісок фракції до 5 мм, мінеральний порошок і бітумне в'яжуче, при цьому містить мінеральний порошок, активований добавкою синтетичного каучуку, а як бітумне в'яжуче бітумполімерсірчане в'яжуче, до складу якого входить синтетичний каучук та технічна сірка. Задачею корисної моделі є створення суміші асфальтобетонної "Гусасфальт-10", яка забезпечує отримання сучасної міцної, одночасно еластичної і твердої, неслизької, водонепроникної, стійкої до колієутворення й тріщиноутворення, легкої (за рахунок малої товщини шару: 3-4 см) поверхні для мосту, шляхопроводу, дорожньої траси, тунелю, паркінгу, а також інших штучних споруд, строк служби якої у кілька разів перевищує строк служби відомих аналогів. Згідно із запропонованою корисною моделлю, поставлена задача вирішується завдяки тому, що суміш асфальтобетонна містить щебінь, пісок, мінеральний порошок, наприклад марки ДСТУ БВ 27-121-2003, і бітумне в'яжуче, при цьому як щебінь містить щебінь фракції 5-10 мм, як пісок містить річковий пісок, як бітумне в'яжуче містить полімермодифікований бітум БПМ 40/60, що модифікований полімером, при цьому додатково містить відсів щебеню фракції 0,5 мм, із наступним співвідношенням компонентів, мас. %: щебінь фракції 5-10 мм річковий пісок мінеральний порошок полімермодифікований бітум БПМ 40/60 відсів щебеню фракції 0,5 мм 23,8-35,2 16,2-20,3 25,7-27,9 8,4-8,6 14,3-20,0. Використовуваний у зазначеному складі полімермодифікований бітум БПМ 40/60 являє собою бітум марки БНД 60/90 ДСТУ 40/44-2001 із бітумним модифікатором Кратон D-1101. 1 UA 69099 U 5 10 15 20 25 30 Приготування суміші асфальтобетонної "Гусасфальт-10" здійснюють наступним чином: В живильники подають кам'яний матеріал необхідної фракції. Бітум в котлах розігрівають до температури текучості та подають до змішувача, при цьому ємність для мінерального порошку заповнюють мінеральним порошком. Кам'яний матеріал подають з живильників до сушильного барабану, де він розігрівається приблизно до Т=320-360 °C та знепилюється. Потім кам'яний матеріал подають на сита-грохоти, де просіюється та відбраковується негабарит. На даній стадії кам'яний матеріал розподіляється пофракційно та заповняє бункери, згідно з отворами сит, наприклад 0-5,5-10, 10-20,20-40 (негабарит). З бункерів кам'яний матеріал почергово (від більшої до меншої фракції) потрапляє до бункера-змішувача у потрібній пропорції, згідно з рецептурою, а саме: подається річковий пісок, щебінь та відсів щебеню, мінеральний порошок та полімермодифікований бітум 90-130, які змішуються до одержання суміші для "Гусасфальту-10" потрібного складу. Асфальтобетонні суміші які сьогодні використовуються при будівництві та ремонті, наприклад мостів, шляхопроводів тощо, після затвердіння, не мають достатнього зчеплення з підстильним шаром, не мають достатньої еластичності, щоб довго витримувати коливальні рухи конструкції, не мають достатньої пружності та міцності, щоб витримувати навантаження від важкого транспорту та від жорсткої основи. До цього всього додається постійна вологість від ненадійної гідроізоляції, яка катастрофічно впливає як на покриття так і на основу, особливо у зимовий період. Це основні причини, що викликають жахливий стан покриття на штучних спорудах. Проте, за умови нанесення високоякісної гідроізоляції за найближчими аналогами термін роботи звичайного асфальту, до першого ремонту, можна продовжити до п'яти років. А термін роботи високоякісного Гусафальту-10, запропонованого, згідно з корисною моделлю, до першого ремонту, можна продовжити до 30-50 років. Для підтвердження вищенаведеного були проведені дослідження кількох складів суміші асфальтобетонної "Гусасфальт-10" в межах формули корисної моделі. Суміш асфальтобетонну "Гусасфальт-10" отримували, використовуючи склади із наступними компонентами, мас. %: Склад 1: щебінь фракції 5-10 мм річковий пісок мінеральний порошок полімермодифікований бітум БПМ 40/60 відсів щебеню фракції 0,5 мм 23,8 20,1 27,6 8,5 20,0. Склад 2: щебінь фракції 5-10 мм річковий пісок мінеральний порошок полімермодифікований бітум БПМ 40/60 відсів щебеню фракції 0,5 мм 26,3 19,8 27,9 8,4 17,6. 35 Склад 3: щебінь фракції 5-10 мм річковий пісок мінеральний порошок полімермодифікований бітум БПМ 40/60 відсів щебеню фракції 0,5 мм 25,4 19,8 27,9 8,6 18,3. Склад 4: 40 щебінь фракції 5-10 мм річковий пісок 26,0 20,3 2 UA 69099 U мінеральний порошок полімермодифікований бітум БПМ 40/60 відсів щебеню фракції 0,5 мм 27,9 8,5 17,3. Склад 5: щебінь фракції 5-10 мм річковий пісок мінеральний порошок полімермодифікований бітум БПМ 40/60 відсів щебеню фракції 0,5 мм 5 15 8,4 17,5. Склад 6: щебінь фракції 5-10 мм річковий пісок мінеральний порошок полімермодифікований бітум БПМ 40/60 відсів щебеню фракції 0,5 мм 10 26,8 19,8 27,5 35,2 16,2 25,7 8,6 14,3. Далі перевіряли отриманий за кожним складом продукт на такі властивості, як міцність, еластичність, твердість, водонепроникність, стійкість до колієутворення й тріщиноутворення. Результати випробувань показали високі технологічні й експлуатаційні властивості наведених складів асфальтобетонної суміші "Гусасфальт-10". Технічним результатом корисної моделі є одержання Суміші асфальтобетонної "Гусасфальт-10", яка забезпечує створення міцної, одночасно еластичної і твердої, неслизької, водонепроникної, стійкої до колієутворення, тріщиноутворення поверхні для мосту, шляхопроводу, дорожньої траси, тунелю, паркінгу або іншої штучної споруди. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Суміш асфальтобетонна, що містить щебінь, пісок, мінеральний порошок і бітумне в'яжуче, яка відрізняється тим, що як бітумне в'яжуче містить полімермодифікований бітум БПМ 40/60, як щебінь містить щебінь фракції 5-10 мм, як пісок містить річковий пісок, при цьому додатково містить відсів щебеню фракції 0,5 мм, у наступному співвідношенні компонентів, мас. %: щебінь фракції 5-10 мм 23,8-35,2 річковий пісок 16,2-20,3 мінеральний порошок 25,7-27,9 полімермодифікований бітум 8,4-8,6 БПМ 40/60 відсів щебеню фракції 0,5 мм 14,3-20,0. 25 2. Суміш за п. 1, яка відрізняється тим, що як мінеральний порошок містить мінеральний порошок марки ДСТУ БВ 27-121-2003. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
