Спосіб випробування чарункових жорстких пластмас на статичний згин

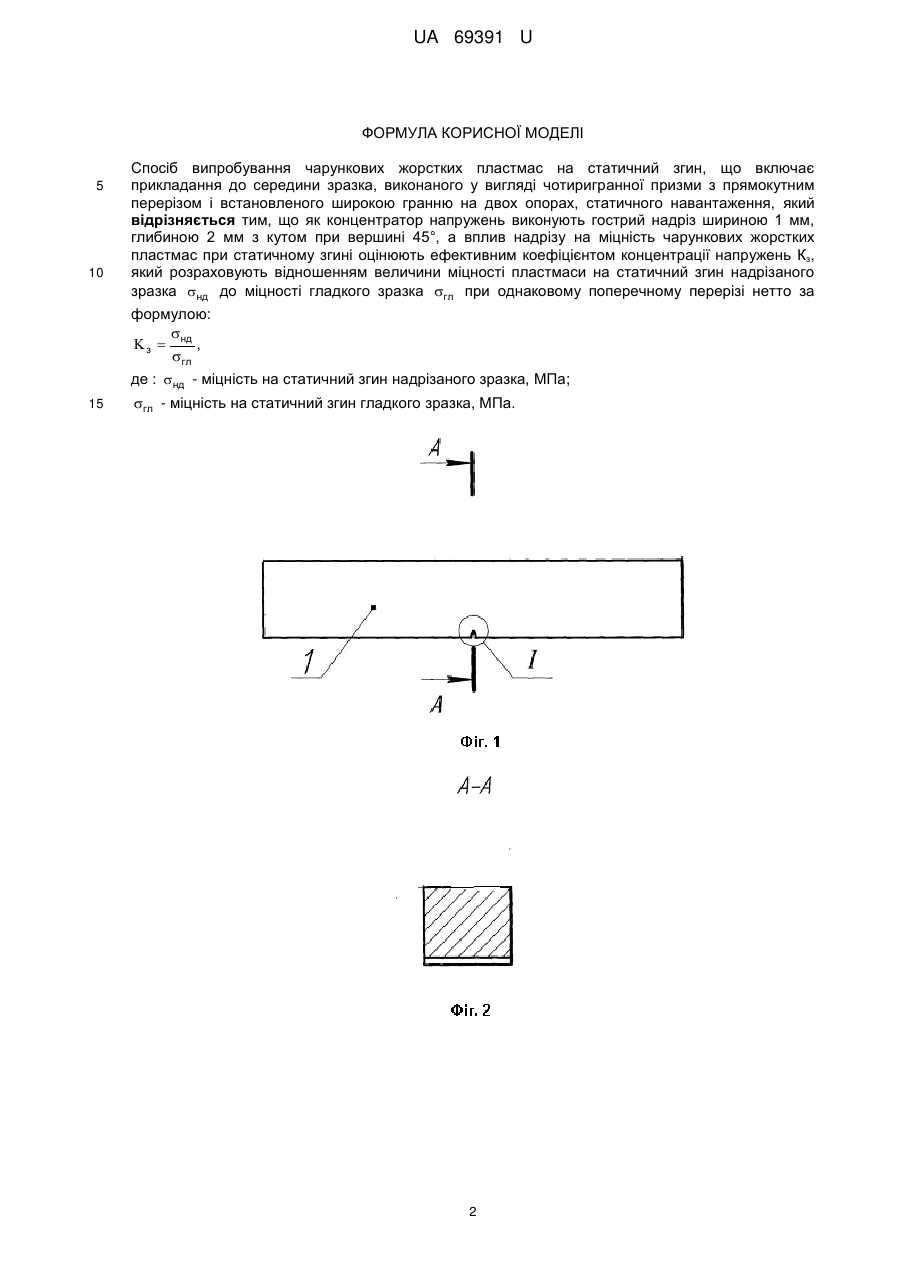

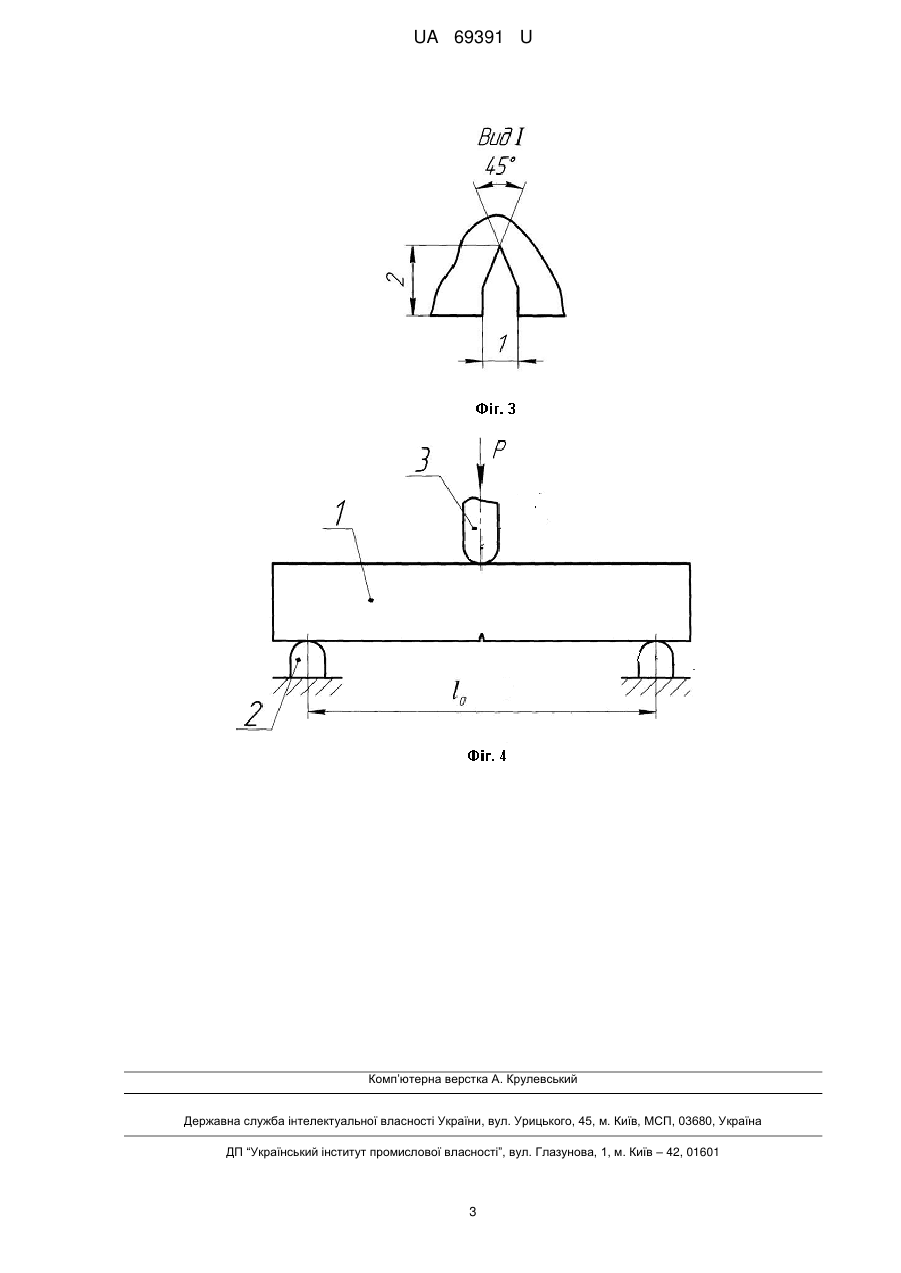

Реферат: UA 69391 U UA 69391 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення міцності чарункових жорстких пластмас на статичний згин. Відомий спосіб випробування чарункових жорстких пластмас на статичний згин (Пластмассы ячеистые жорсткие. Метод испытания на статический изгиб. Rigid cellular plastics. Static bend test. ГОСТ 18564-73), згідно з яким до середини прольоту зразка, виконаного у вигляді чотиригранної прямокутної призми розмірами (1202520) мм і робочою довжиною l0=100 мм, прикладають статичне навантаження індентором, що має форму півциліндра із радіусом r=5 мм. Цей спосіб вибрано за прототип. Геометрія і мікрогеометрія готових виробів із чарункових жорстких пластмас в процесі виготовлення, обробки та експлуатації може мати отвори, пази, риски, тріщини, вм'ятини тощо, які є концентраторами напружень і спричиняють їх руйнування при навантаженнях на згин значно нижчих, ніж отримані при випробуваннях на гладких зразках і приведені у довідниковій літературі. Тому, з метою розширення інформативності відомого способу, є доцільним створення жорстких умов випробування зразків на згин, наближених до умов роботи готових виробів. Задачею корисної моделі є розробка способу, який забезпечить підвищення точності визначення міцності чарункових жорстких пластмас при їх статичному згині за рахунок виконання у перерізі робочої частини зразка концентратора напружень у вигляді гострого надрізу. Поставлена задача вирішується тим, що у способі випробовування чарункових жорстких пластмас на статичний згин, що включає прикладання до середини зразка, виконаного у вигляді чотиригранної призми з прямокутним перерізом і встановленого широкою гранню на двох опорах, статичного навантаження, у середній частині зразка перпендикулярно до його широкої грані, згідно з корисною моделлю, як концентратор напружень виконують гострий надріз шириною 1 мм, глибиною 2 мм з кутом при вершині 45°, а вплив надрізу на міцність чарункових жорстких пластмас при статичному згині оцінюють ефективним коефіцієнтом концентрації напружень Кз, який розраховують відношенням величини міцності пластмаси на статичний згин надрізаного зразка σнд до міцності гладкого зразка σгл при однаковому поперечному перерізі нетто за формулою:   з  нд , гл де : нд - міцність на статичний згин надрізаного зразка, МПа; гл - міцність на статичний згин гладкого зразка, МПа. На фіг. 1 представлені розміри зразка; на фіг.2 - вид по А-А фіг.1; на фіг. 3 - розміри надрізу; на фіг. 4 - схема випробування. Для реалізації поставленої задачі із чарункових жорстких пластмас виготовляють зразки у вигляді чотиригранної призми з прямокутним перерізом розмірами (1202522)мм. Гострий надріз шириною 1 мм і глибиною 2 мм з кутом при вершині 45° виконують в середній частині поперечного перерізу зразка перпендикулярно до грані, яка є його шириною. Випробування чарункових жорстких пластмас на статичний згин здійснюють наступним чином. Зразок 1 симетрично розміщують на опорах 2 надрізом донизу і прикладають статичне навантаження Ρ через індентор 3. Швидкість навантаження зразка приймають рівною 10±2 мм/хв. Міцність чарункових жорстких пластмас при статичному згині визначають за формулою: 3  l0 нд  , МПа, 2 2b  h0 де : Ρ - зусилля руйнування зразка, Н; l0 - робоча довжина зразка, мм; b - ширина зразка, мм; h0 - висота зразка у місці надрізу, мм. Одночасно визначають міцність чарункових жорстких пластмас на статичний згин на гладких зразках з розмірами у поперечному перерізі, рівними розмірам зразків нетто з надрізом. Чутливість чарункових жорстких пластмас при статичному згині до надрізу оцінюють ефективним коефіцієнтом концентрації напружень Кзг. При заданих значеннях l0=100 мм, b=25 мм і h0=20 мм міцність чарункових жорстких пластмас при статичному згині, отримана при випробуваннях на зразках з надрізом, буде становити: нд = 0,015Р, МПа 1 UA 69391 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб випробування чарункових жорстких пластмас на статичний згин, що включає прикладання до середини зразка, виконаного у вигляді чотиригранної призми з прямокутним перерізом і встановленого широкою гранню на двох опорах, статичного навантаження, який відрізняється тим, що як концентратор напружень виконують гострий надріз шириною 1 мм, глибиною 2 мм з кутом при вершині 45°, а вплив надрізу на міцність чарункових жорстких пластмас при статичному згині оцінюють ефективним коефіцієнтом концентрації напружень Кз, який розраховують відношенням величини міцності пластмаси на статичний згин надрізаного зразка нд до міцності гладкого зразка гл при однаковому поперечному перерізі нетто за формулою:   з  нд , гл де : нд - міцність на статичний згин надрізаного зразка, МПа; 15 гл - міцність на статичний згин гладкого зразка, МПа. 2 UA 69391 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
