Спосіб визначення міцності чарункових жорстких пластмас на зосереджений злам

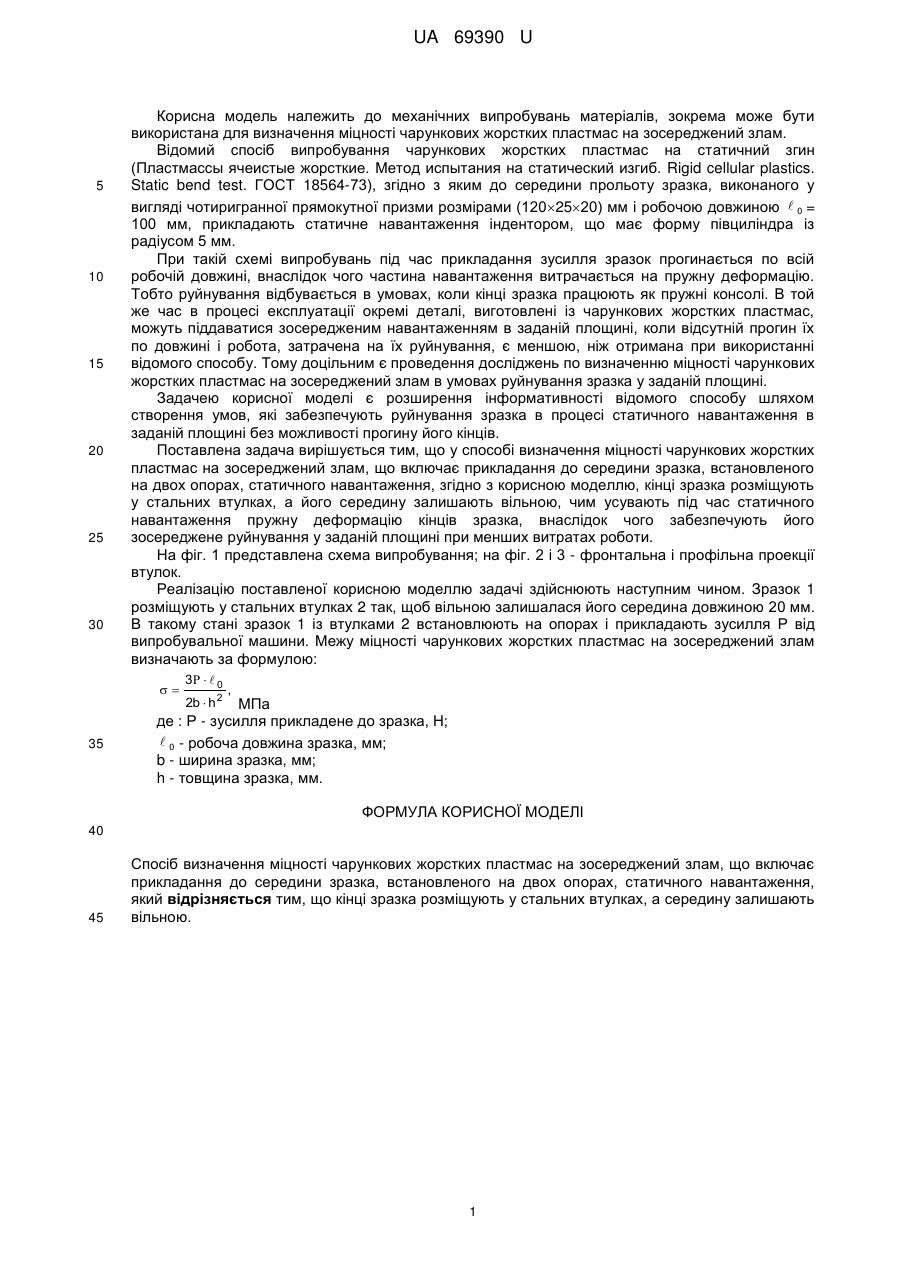

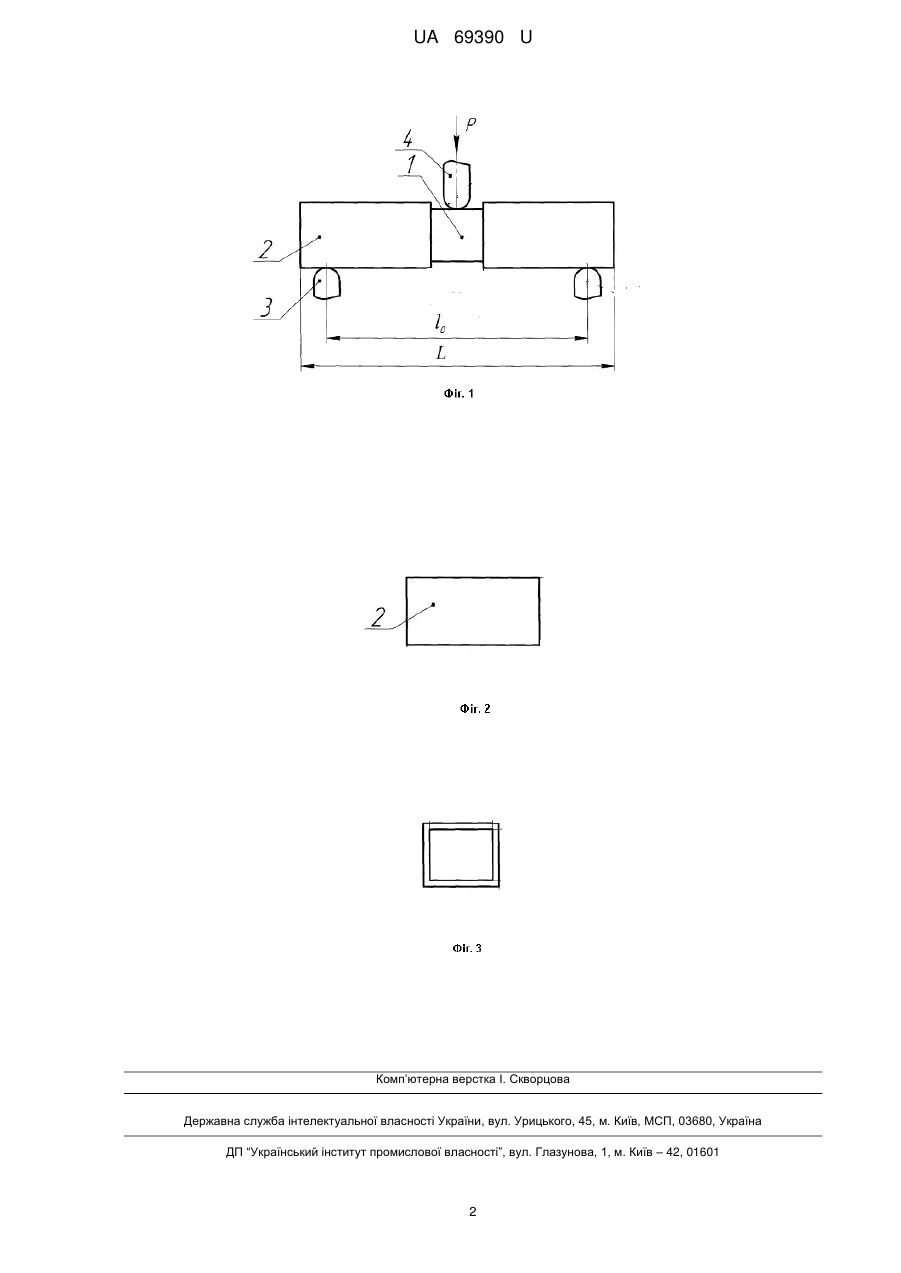

Реферат: UA 69390 U UA 69390 U 5 10 15 20 25 30 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення міцності чарункових жорстких пластмас на зосереджений злам. Відомий спосіб випробування чарункових жорстких пластмас на статичний згин (Пластмассы ячеистые жорсткие. Метод испытания на статический изгиб. Rigid cellular plastics. Static bend test. ГОСТ 18564-73), згідно з яким до середини прольоту зразка, виконаного у вигляді чотиригранної прямокутної призми розмірами (1202520) мм і робочою довжиною  0 = 100 мм, прикладають статичне навантаження індентором, що має форму півциліндра із радіусом 5 мм. При такій схемі випробувань під час прикладання зусилля зразок прогинається по всій робочій довжині, внаслідок чого частина навантаження витрачається на пружну деформацію. Тобто руйнування відбувається в умовах, коли кінці зразка працюють як пружні консолі. В той же час в процесі експлуатації окремі деталі, виготовлені із чарункових жорстких пластмас, можуть піддаватися зосередженим навантаженням в заданій площині, коли відсутній прогин їх по довжині і робота, затрачена на їх руйнування, є меншою, ніж отримана при використанні відомого способу. Тому доцільним є проведення досліджень по визначенню міцності чарункових жорстких пластмас на зосереджений злам в умовах руйнування зразка у заданій площині. Задачею корисної моделі є розширення інформативності відомого способу шляхом створення умов, які забезпечують руйнування зразка в процесі статичного навантаження в заданій площині без можливості прогину його кінців. Поставлена задача вирішується тим, що у способі визначення міцності чарункових жорстких пластмас на зосереджений злам, що включає прикладання до середини зразка, встановленого на двох опорах, статичного навантаження, згідно з корисною моделлю, кінці зразка розміщують у стальних втулках, а його середину залишають вільною, чим усувають під час статичного навантаження пружну деформацію кінців зразка, внаслідок чого забезпечують його зосереджене руйнування у заданій площині при менших витратах роботи. На фіг. 1 представлена схема випробування; на фіг. 2 і 3 - фронтальна і профільна проекції втулок. Реалізацію поставленої корисною моделлю задачі здійснюють наступним чином. Зразок 1 розміщують у стальних втулках 2 так, щоб вільною залишалася його середина довжиною 20 мм. В такому стані зразок 1 із втулками 2 встановлюють на опорах і прикладають зусилля Ρ від випробувальної машини. Межу міцності чарункових жорстких пластмас на зосереджений злам визначають за формулою:  35 3   0 2b  h 2 , МПа де : Ρ - зусилля прикладене до зразка, Н;  0 - робоча довжина зразка, мм; b - ширина зразка, мм; h - товщина зразка, мм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб визначення міцності чарункових жорстких пластмас на зосереджений злам, що включає прикладання до середини зразка, встановленого на двох опорах, статичного навантаження, який відрізняється тим, що кінці зразка розміщують у стальних втулках, а середину залишають вільною. 1 UA 69390 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
