Спосіб збирання незернової частини врожаю та сіна

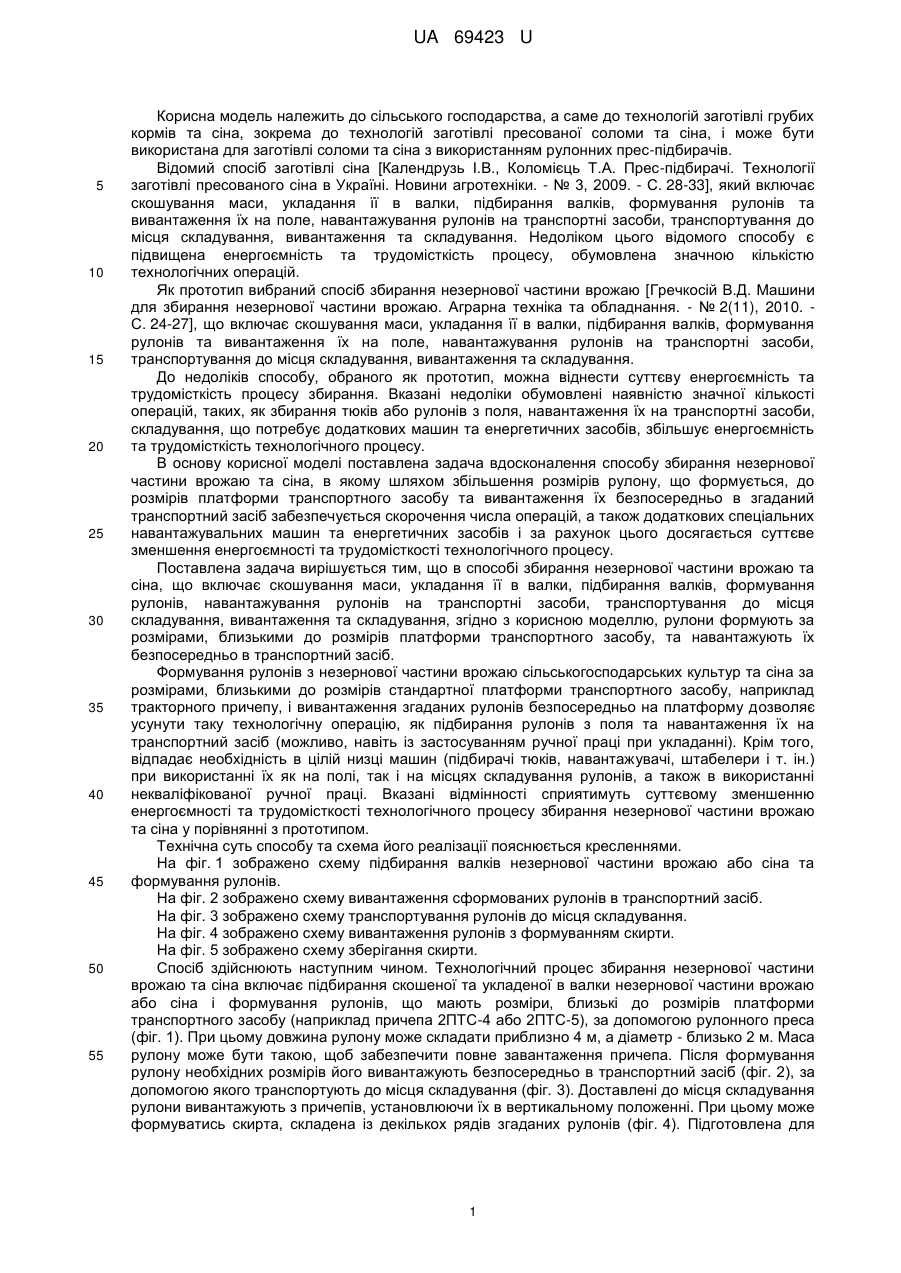

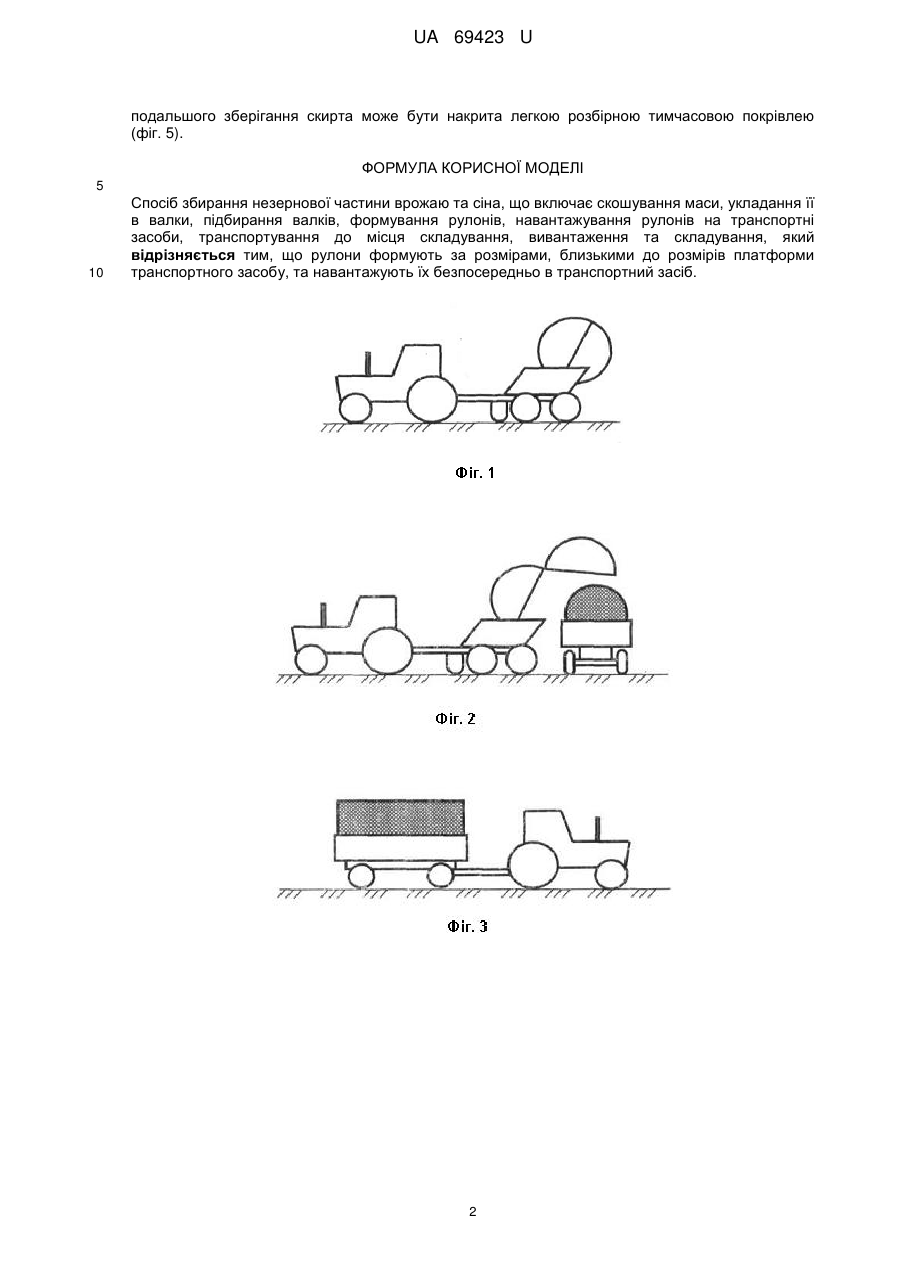

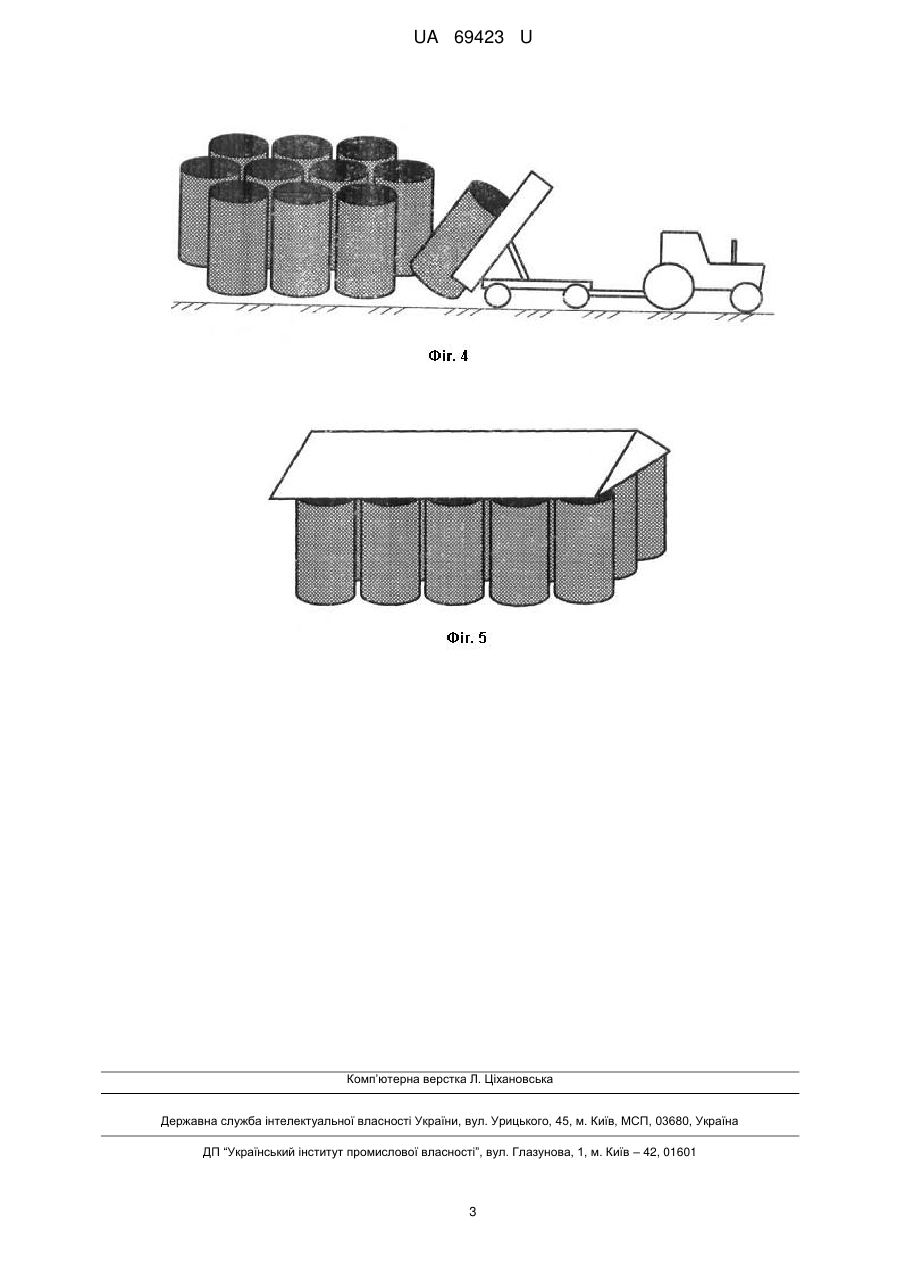

Реферат: UA 69423 U UA 69423 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, а саме до технологій заготівлі грубих кормів та сіна, зокрема до технологій заготівлі пресованої соломи та сіна, і може бути використана для заготівлі соломи та сіна з використанням рулонних прес-підбирачів. Відомий спосіб заготівлі сіна [Календрузь І.В., Коломієць Т.А. Прес-підбирачі. Технології заготівлі пресованого сіна в Україні. Новини агротехніки. - № 3, 2009. - С. 28-33], який включає скошування маси, укладання її в валки, підбирання валків, формування рулонів та вивантаження їх на поле, навантажування рулонів на транспортні засоби, транспортування до місця складування, вивантаження та складування. Недоліком цього відомого способу є підвищена енергоємність та трудомісткість процесу, обумовлена значною кількістю технологічних операцій. Як прототип вибраний спосіб збирання незернової частини врожаю [Гречкосій В.Д. Машини для збирання незернової частини врожаю. Аграрна техніка та обладнання. - № 2(11), 2010. С. 24-27], що включає скошування маси, укладання її в валки, підбирання валків, формування рулонів та вивантаження їх на поле, навантажування рулонів на транспортні засоби, транспортування до місця складування, вивантаження та складування. До недоліків способу, обраного як прототип, можна віднести суттєву енергоємність та трудомісткість процесу збирання. Вказані недоліки обумовлені наявністю значної кількості операцій, таких, як збирання тюків або рулонів з поля, навантаження їх на транспортні засоби, складування, що потребує додаткових машин та енергетичних засобів, збільшує енергоємність та трудомісткість технологічного процесу. В основу корисної моделі поставлена задача вдосконалення способу збирання незернової частини врожаю та сіна, в якому шляхом збільшення розмірів рулону, що формується, до розмірів платформи транспортного засобу та вивантаження їх безпосередньо в згаданий транспортний засіб забезпечується скорочення числа операцій, а також додаткових спеціальних навантажувальних машин та енергетичних засобів і за рахунок цього досягається суттєве зменшення енергоємності та трудомісткості технологічного процесу. Поставлена задача вирішується тим, що в способі збирання незернової частини врожаю та сіна, що включає скошування маси, укладання її в валки, підбирання валків, формування рулонів, навантажування рулонів на транспортні засоби, транспортування до місця складування, вивантаження та складування, згідно з корисною моделлю, рулони формують за розмірами, близькими до розмірів платформи транспортного засобу, та навантажують їх безпосередньо в транспортний засіб. Формування рулонів з незернової частини врожаю сільськогосподарських культур та сіна за розмірами, близькими до розмірів стандартної платформи транспортного засобу, наприклад тракторного причепу, і вивантаження згаданих рулонів безпосередньо на платформу дозволяє усунути таку технологічну операцію, як підбирання рулонів з поля та навантаження їх на транспортний засіб (можливо, навіть із застосуванням ручної праці при укладанні). Крім того, відпадає необхідність в цілій низці машин (підбирачі тюків, навантажувачі, штабелери і т. ін.) при використанні їх як на полі, так і на місцях складування рулонів, а також в використанні некваліфікованої ручної праці. Вказані відмінності сприятимуть суттєвому зменшенню енергоємності та трудомісткості технологічного процесу збирання незернової частини врожаю та сіна у порівнянні з прототипом. Технічна суть способу та схема його реалізації пояснюється кресленнями. На фіг. 1 зображено схему підбирання валків незернової частини врожаю або сіна та формування рулонів. На фіг. 2 зображено схему вивантаження сформованих рулонів в транспортний засіб. На фіг. 3 зображено схему транспортування рулонів до місця складування. На фіг. 4 зображено схему вивантаження рулонів з формуванням скирти. На фіг. 5 зображено схему зберігання скирти. Спосіб здійснюють наступним чином. Технологічний процес збирання незернової частини врожаю та сіна включає підбирання скошеної та укладеної в валки незернової частини врожаю або сіна і формування рулонів, що мають розміри, близькі до розмірів платформи транспортного засобу (наприклад причепа 2ПТС-4 або 2ПТС-5), за допомогою рулонного преса (фіг. 1). При цьому довжина рулону може складати приблизно 4 м, а діаметр - близько 2 м. Маса рулону може бути такою, щоб забезпечити повне завантаження причепа. Після формування рулону необхідних розмірів його вивантажують безпосередньо в транспортний засіб (фіг. 2), за допомогою якого транспортують до місця складування (фіг. 3). Доставлені до місця складування рулони вивантажують з причепів, установлюючи їх в вертикальному положенні. При цьому може формуватись скирта, складена із декількох рядів згаданих рулонів (фіг. 4). Підготовлена для 1 UA 69423 U подальшого зберігання скирта може бути накрита легкою розбірною тимчасовою покрівлею (фіг. 5). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб збирання незернової частини врожаю та сіна, що включає скошування маси, укладання її в валки, підбирання валків, формування рулонів, навантажування рулонів на транспортні засоби, транспортування до місця складування, вивантаження та складування, який відрізняється тим, що рулони формують за розмірами, близькими до розмірів платформи транспортного засобу, та навантажують їх безпосередньо в транспортний засіб. 2 UA 69423 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
