Універсальний свинцевий акумулятор

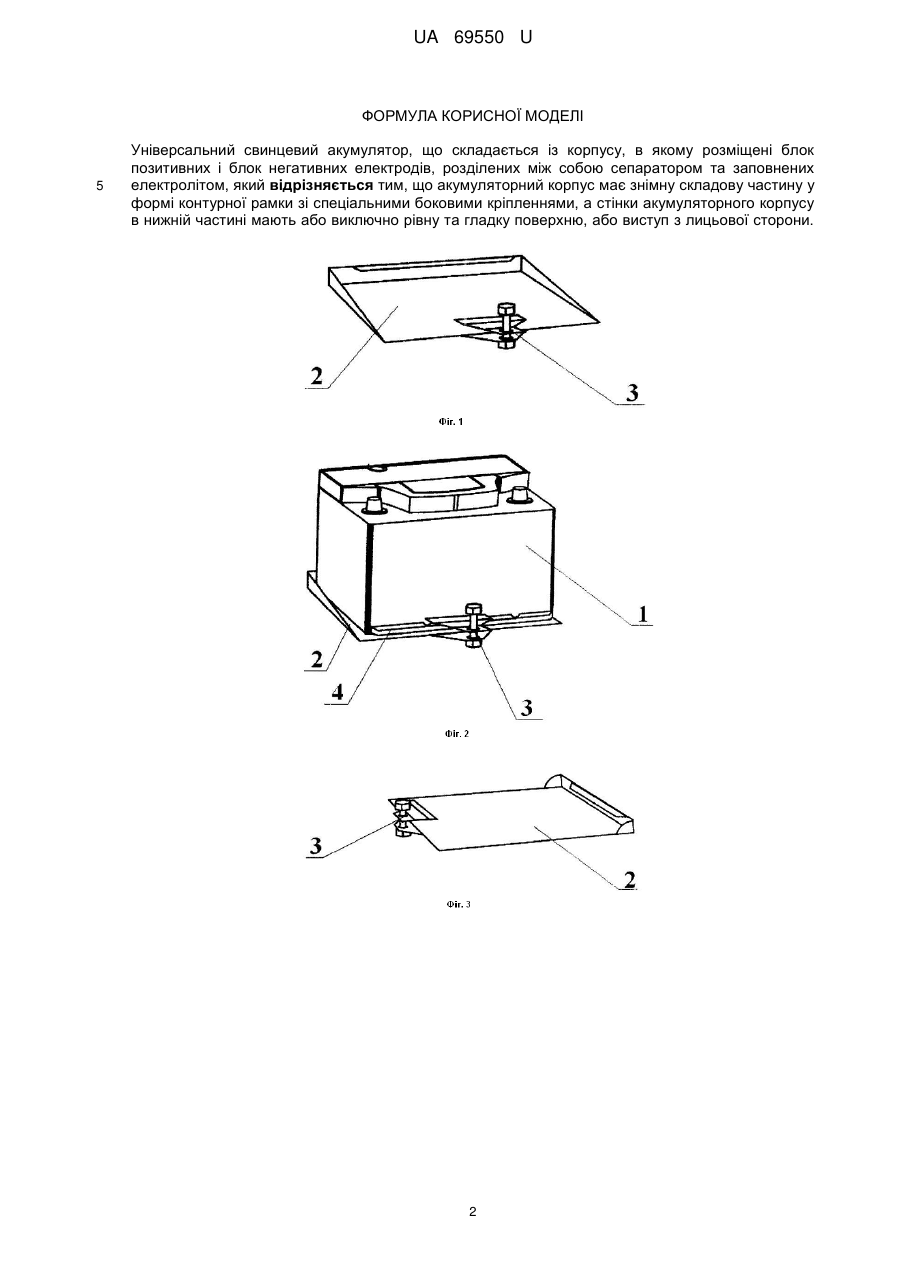

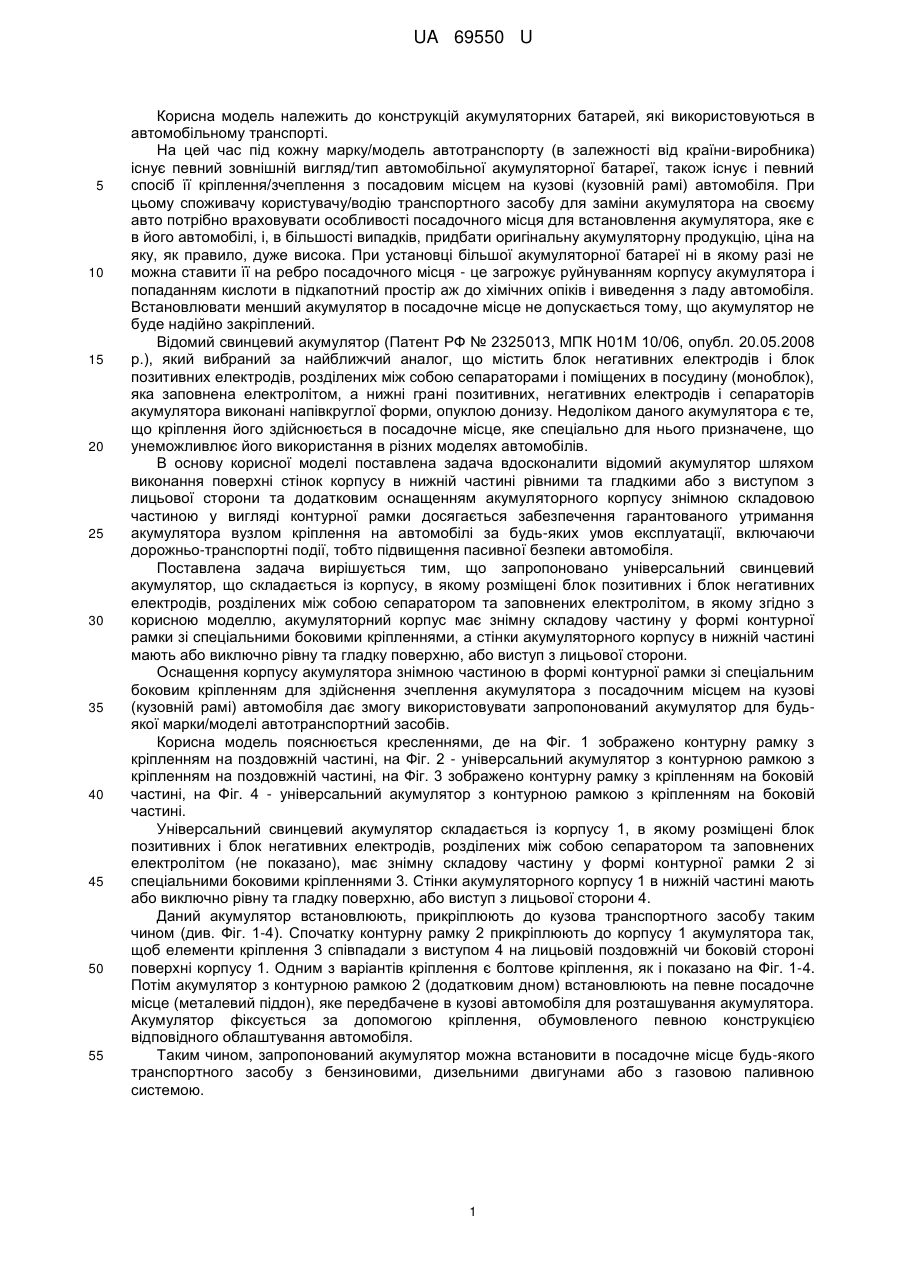

Реферат: UA 69550 U UA 69550 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій акумуляторних батарей, які використовуються в автомобільному транспорті. На цей час під кожну марку/модель автотранспорту (в залежності від країни-виробника) існує певний зовнішній вигляд/тип автомобільної акумуляторної батареї, також існує і певний спосіб її кріплення/зчеплення з посадовим місцем на кузові (кузовній рамі) автомобіля. При цьому споживачу користувачу/водію транспортного засобу для заміни акумулятора на своєму авто потрібно враховувати особливості посадочного місця для встановлення акумулятора, яке є в його автомобілі, і, в більшості випадків, придбати оригінальну акумуляторну продукцію, ціна на яку, як правило, дуже висока. При установці більшої акумуляторної батареї ні в якому разі не можна ставити її на ребро посадочного місця - це загрожує руйнуванням корпусу акумулятора і попаданням кислоти в підкапотний простір аж до хімічних опіків і виведення з ладу автомобіля. Встановлювати менший акумулятор в посадочне місце не допускається тому, що акумулятор не буде надійно закріплений. Відомий свинцевий акумулятор (Патент РФ № 2325013, МПК Н01М 10/06, опубл. 20.05.2008 p.), який вибраний за найближчий аналог, що містить блок негативних електродів і блок позитивних електродів, розділених між собою сепараторами і поміщених в посудину (моноблок), яка заповнена електролітом, а нижні грані позитивних, негативних електродів і сепараторів акумулятора виконані напівкруглої форми, опуклою донизу. Недоліком даного акумулятора є те, що кріплення його здійснюється в посадочне місце, яке спеціально для нього призначене, що унеможливлює його використання в різних моделях автомобілів. В основу корисної моделі поставлена задача вдосконалити відомий акумулятор шляхом виконання поверхні стінок корпусу в нижній частині рівними та гладкими або з виступом з лицьової сторони та додатковим оснащенням акумуляторного корпусу знімною складовою частиною у вигляді контурної рамки досягається забезпечення гарантованого утримання акумулятора вузлом кріплення на автомобілі за будь-яких умов експлуатації, включаючи дорожньо-транспортні події, тобто підвищення пасивної безпеки автомобіля. Поставлена задача вирішується тим, що запропоновано універсальний свинцевий акумулятор, що складається із корпусу, в якому розміщені блок позитивних і блок негативних електродів, розділених між собою сепаратором та заповнених електролітом, в якому згідно з корисною моделлю, акумуляторний корпус має знімну складову частину у формі контурної рамки зі спеціальними боковими кріпленнями, а стінки акумуляторного корпусу в нижній частині мають або виключно рівну та гладку поверхню, або виступ з лицьової сторони. Оснащення корпусу акумулятора знімною частиною в формі контурної рамки зі спеціальним боковим кріпленням для здійснення зчеплення акумулятора з посадочним місцем на кузові (кузовній рамі) автомобіля дає змогу використовувати запропонований акумулятор для будьякої марки/моделі автотранспортний засобів. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено контурну рамку з кріпленням на поздовжній частині, на Фіг. 2 - універсальний акумулятор з контурною рамкою з кріпленням на поздовжній частині, на Фіг. 3 зображено контурну рамку з кріпленням на боковій частині, на Фіг. 4 - універсальний акумулятор з контурною рамкою з кріпленням на боковій частині. Універсальний свинцевий акумулятор складається із корпусу 1, в якому розміщені блок позитивних і блок негативних електродів, розділених між собою сепаратором та заповнених електролітом (не показано), має знімну складову частину у формі контурної рамки 2 зі спеціальними боковими кріпленнями 3. Стінки акумуляторного корпусу 1 в нижній частині мають або виключно рівну та гладку поверхню, або виступ з лицьової сторони 4. Даний акумулятор встановлюють, прикріплюють до кузова транспортного засобу таким чином (див. Фіг. 1-4). Спочатку контурну рамку 2 прикріплюють до корпусу 1 акумулятора так, щоб елементи кріплення 3 співпадали з виступом 4 на лицьовій поздовжній чи боковій стороні поверхні корпусу 1. Одним з варіантів кріплення є болтове кріплення, як і показано на Фіг. 1-4. Потім акумулятор з контурною рамкою 2 (додатковим дном) встановлюють на певне посадочне місце (металевий піддон), яке передбачене в кузові автомобіля для розташування акумулятора. Акумулятор фіксується за допомогою кріплення, обумовленого певною конструкцією відповідного облаштування автомобіля. Таким чином, запропонований акумулятор можна встановити в посадочне місце будь-якого транспортного засобу з бензиновими, дизельними двигунами або з газовою паливною системою. 1 UA 69550 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Універсальний свинцевий акумулятор, що складається із корпусу, в якому розміщені блок позитивних і блок негативних електродів, розділених між собою сепаратором та заповнених електролітом, який відрізняється тим, що акумуляторний корпус має знімну складову частину у формі контурної рамки зі спеціальними боковими кріпленнями, а стінки акумуляторного корпусу в нижній частині мають або виключно рівну та гладку поверхню, або виступ з лицьової сторони. 2 UA 69550 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
