Лужний нікелькадмієвий акумулятор

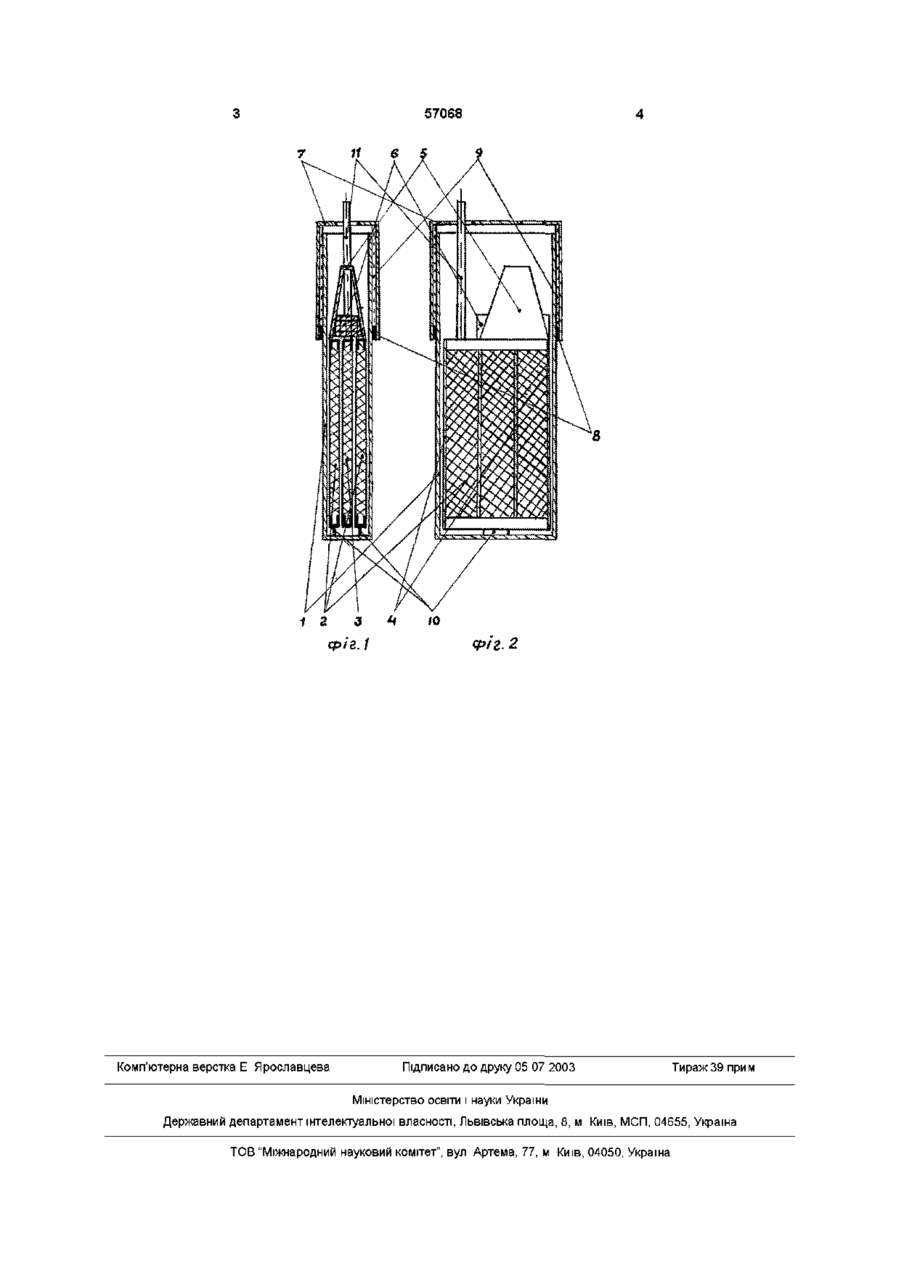

Лужний нікелькадмієвий акумулятор, який складається з металевого корпусу, позитивного та негативного електродів, який відрізняється тим, що ламелі електродів розміщені вертикально, між двома позитивними електродами розміщено нега Винахід належить до області електротехнічної промисловості, конкретно до лужних нікелькадмієвих акумуляторів Відомий лужний акумулятор (СРСР Н01М10/30 авт свід №722506 від 24 02 77), який має окиснонікелевий позитивний електрод і ламельний залізний негативний електрод Такий акумулятор має малі електричні характеристики і велику вагу, значна частина якої належить неактивним частинам Найбільш близьким до винаходу є нікелькадмієвий акумулятор (СРСР Н01М 10/30 авт свід №609150 від 17 08 76) маючий металевий корпус позитивний і негативний електроди Такий акумулятор має на одиницю активної маси невелику ємкість величини заряду Цей винахід спрямовано на збільшення ємкості величини заряду на одиницю активної маси електродів в 5-7 разів Для цього ламелі електродів розміщені вертикально, між двома позитивними електродами розміщено негативний електрод, позитивні електроди з'єднані у верхній частині пірамідальною скобою обладнаною постійним магнітом, струмовідводи позитивних електродів закріплені у нижній частині корпусу, вертикальний розмір корпусу і вертикаль тивний електрод, позитивні електроди з єднані у верхній частині пірамідальною скобою, обладнаною постійним магнітом, струмовідводи позитивних електродів закріплені у нижній частині корпусу, вертикальний розмір корпусу і вертикальний розмір електродів мають співвідношення пропорції "золотого ряду" як 0,618 0,382, корпус у верхній частині обладнаний накладною кришкою, ізольованою від корпусу, а струмовідвід негативного електрода має вихід у верхній частині накладної кришки ний розмір електродів мають співвідношення пропорції "золотого ряду" як 0,618 0,382, корпус у верхній частині обладнаний накладною кришкою ізольованою від корпусу, а струмовідвід негативного електрода має вихід у верхній частині накладної кришки На фіг 1 2 схематично зображено запропонований акумулятор В металевому корпусі 1 розміщені позитивні електроди 2 і негативний 3, між ламелями електрода знаходяться сталеві полюсні пластинки 4, позитивні електроди з'єднані пірамідальною скобою 5 обладнаною постійним магнітом б, накладна кришка 7 має гумовий сальник 8 і ізолюючу тканину 9, позитивні електроди мають струмовідводи 10, а негативний має струмовід 11 Співвідношення пропорції "золотого ряду" між корпусом 1 позитивними електродами 2 і негативного 3, а також включення у конструкцію пірамідальної скоби 5 з постійним магнітом 6 допомогли утворити безпосередньо на електродах нижній і верхній полюси, що дозволяє збільшити ємкість величини заряду на одиницю активної маси в 5-7 разів, сталеві полюсні пластинки 4 між ламелями електрода і накладна кришка 7 посилюють і утримують ефект полюсів О 00 (О о ю 57068 Ф/г.2 Комп'ютерна верстка Е Ярославцева Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
