Знімний пристрій для термоізоляції обладнання трубопроводів

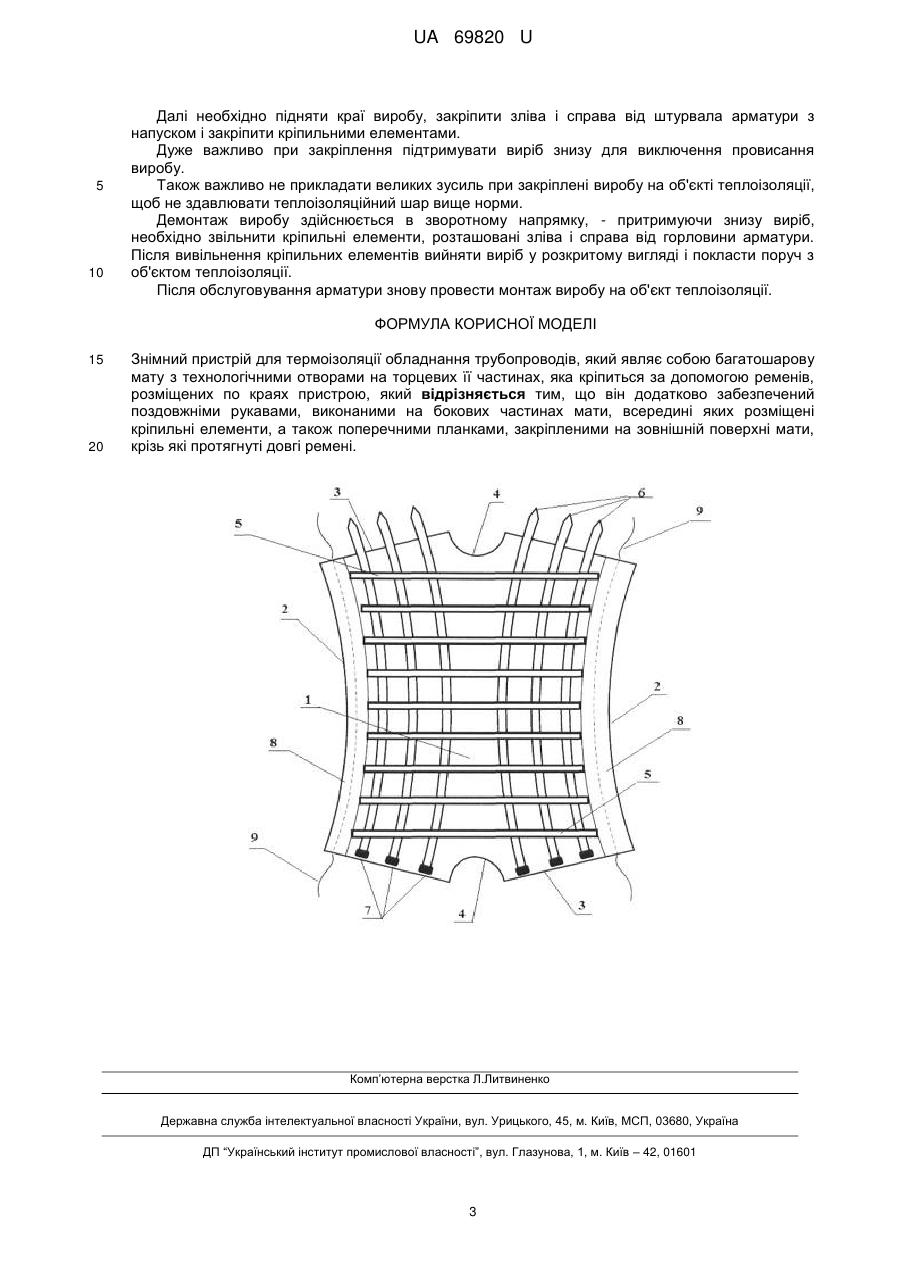

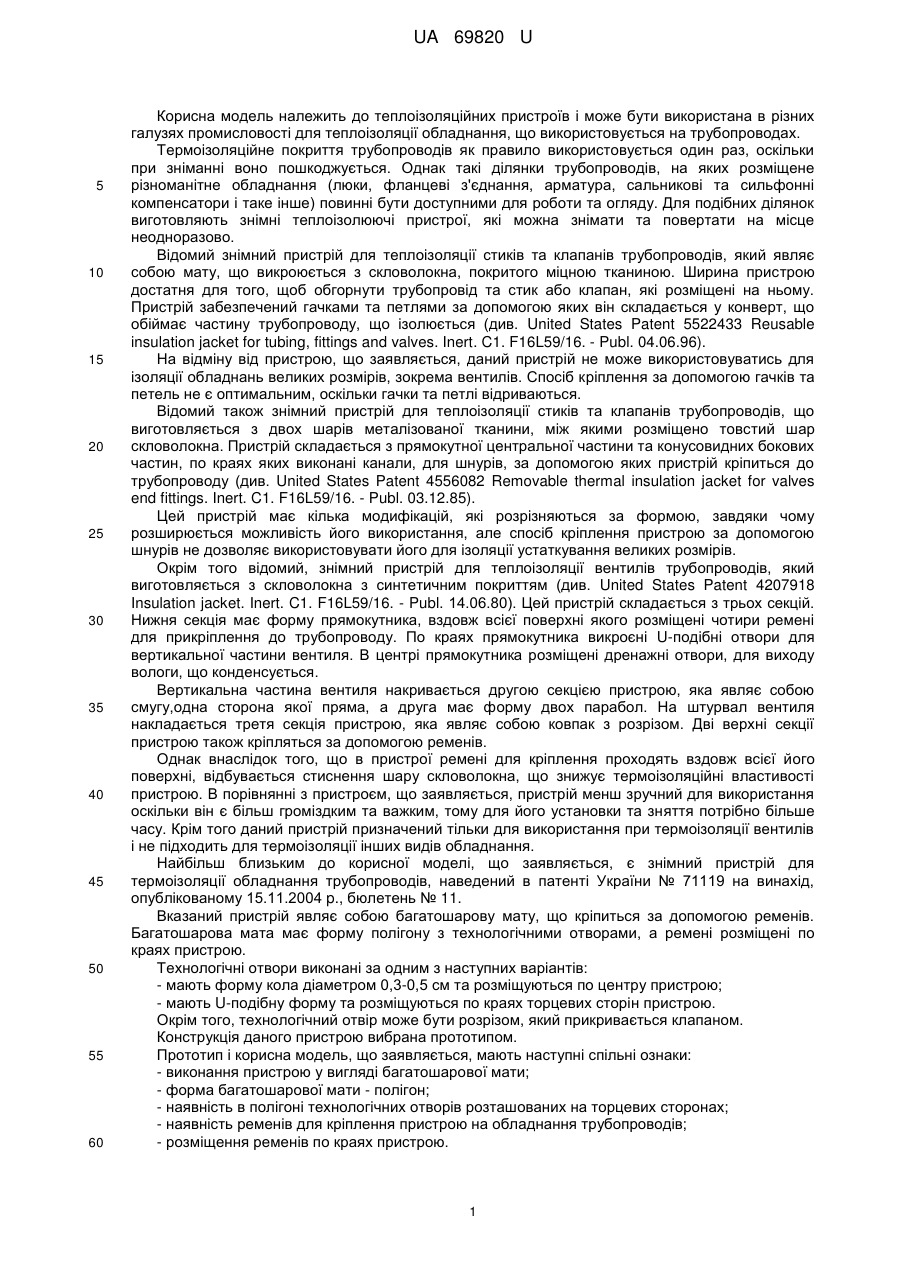

Реферат: UA 69820 U UA 69820 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплоізоляційних пристроїв і може бути використана в різних галузях промисловості для теплоізоляції обладнання, що використовується на трубопроводах. Термоізоляційне покриття трубопроводів як правило використовується один раз, оскільки при зніманні воно пошкоджується. Однак такі ділянки трубопроводів, на яких розміщене різноманітне обладнання (люки, фланцеві з'єднання, арматура, сальникові та сильфонні компенсатори і таке інше) повинні бути доступними для роботи та огляду. Для подібних ділянок виготовляють знімні теплоізолюючі пристрої, які можна знімати та повертати на місце неодноразово. Відомий знімний пристрій для теплоізоляції стиків та клапанів трубопроводів, який являє собою мату, що викроюється з скловолокна, покритого міцною тканиною. Ширина пристрою достатня для того, щоб обгорнути трубопровід та стик або клапан, які розміщені на ньому. Пристрій забезпечений гачками та петлями за допомогою яких він складається у конверт, що обіймає частину трубопроводу, що ізолюється (див. United States Patent 5522433 Reusable insulation jacket for tubing, fittings and valves. Inert. C1. F16L59/16. - Publ. 04.06.96). На відміну від пристрою, що заявляється, даний пристрій не може використовуватись для ізоляції обладнань великих розмірів, зокрема вентилів. Спосіб кріплення за допомогою гачків та петель не є оптимальним, оскільки гачки та петлі відриваються. Відомий також знімний пристрій для теплоізоляції стиків та клапанів трубопроводів, що виготовляється з двох шарів металізованої тканини, між якими розміщено товстий шар скловолокна. Пристрій складається з прямокутної центральної частини та конусовидних бокових частин, по краях яких виконані канали, для шнурів, за допомогою яких пристрій кріпиться до трубопроводу (див. United States Patent 4556082 Removable thermal insulation jacket for valves end fittings. Inert. C1. F16L59/16. - Publ. 03.12.85). Цей пристрій має кілька модифікацій, які розрізняються за формою, завдяки чому розширюється можливість його використання, але спосіб кріплення пристрою за допомогою шнурів не дозволяє використовувати його для ізоляції устаткування великих розмірів. Окрім того відомий, знімний пристрій для теплоізоляції вентилів трубопроводів, який виготовляється з скловолокна з синтетичним покриттям (див. United States Patent 4207918 Insulation jacket. Inert. C1. F16L59/16. - Publ. 14.06.80). Цей пристрій складається з трьох секцій. Нижня секція має форму прямокутника, вздовж всієї поверхні якого розміщені чотири ремені для прикріплення до трубопроводу. По краях прямокутника викроєні U-подібні отвори для вертикальної частини вентиля. В центрі прямокутника розміщені дренажні отвори, для виходу вологи, що конденсується. Вертикальна частина вентиля накривається другою секцією пристрою, яка являє собою смугу,одна сторона якої пряма, а друга має форму двох парабол. На штурвал вентиля накладається третя секція пристрою, яка являє собою ковпак з розрізом. Дві верхні секції пристрою також кріпляться за допомогою ременів. Однак внаслідок того, що в пристрої ремені для кріплення проходять вздовж всієї його поверхні, відбувається стиснення шару скловолокна, що знижує термоізоляційні властивості пристрою. В порівнянні з пристроєм, що заявляється, пристрій менш зручний для використання оскільки він є більш громіздким та важким, тому для його установки та зняття потрібно більше часу. Крім того даний пристрій призначений тільки для використання при термоізоляції вентилів і не підходить для термоізоляції інших видів обладнання. Найбільш близьким до корисної моделі, що заявляється, є знімний пристрій для термоізоляції обладнання трубопроводів, наведений в патенті України № 71119 на винахід, опублікованому 15.11.2004 p., бюлетень № 11. Вказаний пристрій являє собою багатошарову мату, що кріпиться за допомогою ременів. Багатошарова мата має форму полігону з технологічними отворами, а ремені розміщені по краях пристрою. Технологічні отвори виконані за одним з наступних варіантів: - мають форму кола діаметром 0,3-0,5 см та розміщуються по центру пристрою; - мають U-подібну форму та розміщуються по краях торцевих сторін пристрою. Окрім того, технологічний отвір може бути розрізом, який прикривається клапаном. Конструкція даного пристрою вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - виконання пристрою у вигляді багатошарової мати; - форма багатошарової мати - полігон; - наявність в полігоні технологічних отворів розташованих на торцевих сторонах; - наявність ременів для кріплення пристрою на обладнання трубопроводів; - розміщення ременів по краях пристрою. 1 UA 69820 U 5 10 15 20 25 30 35 40 45 50 55 Але, пристрій за прототипом має такі недоліки: - наявність отворів для дренажу, розташованих на центральній частині мати, ускладнює виготовлення пристрою, (технологічні отвори не потрібні, через те, що обладнання, на яке установлюється пристрій, має високу температуру, а тому вода, яка попадає з атмосфери, швидко випаровується); - намокання теплоізоляційних шарів, внаслідок попадання атмосферної вологи, що призводить до погіршення якості пристрою; - недостатня надійність кріплення пристрою на обладнанні трубопроводів. В основу корисної моделі поставлено задачу створити удосконалений знімний пристрій для термоізоляції обладнання трубопроводів, в якому шляхом виконання на бокових частинах мати поздовжніх рукавів, в яких розміщені кріпильні засоби, а також наявності поперечних планок, закріплених на зовнішній поверхні мати, забезпечити підвищення надійності закріплення пристрою на обладнанні трубопроводу, за рахунок виключення провисання його при монтажу на арматурі. Поставлена задача вирішена в знімному пристрої для термоізоляції обладнання трубопроводів, який являє собою багатошарову мату з технологічними отворами на торцевих її частинах, яка кріпиться за допомогою ременів, розміщених по краях пристрою, тим, що він додатково забезпечений поздовжніми рукавами, виконаними на бокових частинах мати, всередині яких розміщені кріпильні елементи, а також поперечними планками, закріпленими на зовнішній поверхні мати, крізь які протягнуті довгі ремені. Знімний пристрій для термоізоляції обладнання трубопроводів зображений на кресленні. Пристрій являє собою багатошарову мату 1, яка має форму полігону. Мата 1 має бокові 2 і торцеві 3 частини. По краях торцевих частин 3 виконані U-подібні технологічні отвори 4 для термоізоляції вентилів, які забезпечують рух шпинделя засувки вентилів. На зовнішній поверхні багатошарової мати 1 закріплені поперечні планки 5, крізь які протягнуті довгі ремені 6. На одному кінці ременів 6 розміщені пряжки 7, а другий кінець ременів 6 загострений. На бокових частинах 2 багатошарової мати 1 розташовані рукава 8, всередині яких розміщені кріпильні засоби 9 (переважно армовані шнури). Пристрій виготовляється у наступний спосіб. Створюється лекало для розкрою багатошарової мати 1. Для досягнення відповідності розмірів пристрою розмірам ділянки трубопроводу, що ізолюється, основні розміри пристрою визначаються з урахуванням розмірів трубопроводу та обладнання, що ізолюється. Довжина центральної частини пристрою А дорівнює довжині кола трубопроводу і розраховується за формулою А = pd, де d - діаметр трубопроводу. Ширина центральної частини пристрою, яка співпадає з шириною бокових частин пристрою і дорівнює ширині (діаметру) деталі обладнання, що розміщена безпосередньо на трубопроводі, до якої додається з кожного боку по 10-40 см. Максимальна ширина бокових частин пристрою дорівнює максимальній ширині (діаметру) обладнання, до якої додається з кожного боку по 10-40 см. Мінімальна ширина бокових частин пристрою дорівнює ширині (діаметру) найвищої деталі обладнання. Висота бокових частин пристрою дорівнює максимальній висоті тих деталей обладнання, які підлягають ізоляції. За лекалами викроюються деталі з матеріалів, що складають шари пристрою. Всі деталі мають припуски на шви. Деталі зшиваються в цілісну конструкцію. До зовнішньої поверхні пристрою прикріплюють поперечні планки 5, крізь які протягують довгі ремені 6. Після цього на зовнішній поверхні мати 1, на бокових її частинах 2 виконують поздовжні рукава 8, в які вставляють кріпильні елементи 9 - армовані шнури. Товщина термоізолюючого матеріалу визначається температурою на поверхні, що ізолюється. Якщо температура поверхні не вище 150 °С, товщина термоізолюючого матеріалу становить 50 мм, якщо поверхня, що ізолюється, має температуру від 150 до 250 °С, товщина термоізолюючого матеріалу збільшується до 80 мм. Втрати тепла при використанні пристрою, що заявляється, відповідають СНіПу 2.04.14-88 "Тепловая изоляция оборудования и трубопроводов". Він може використовуватись як для холодоізоляції, так і для теплоізоляції трубопроводів, які використовують теплоносії, що мають температуру до 1100 °С. Пристрій використовують у такий спосіб. Для монтажу виробу на трубопровідній арматурі необхідно піднести виріб у розкритому вигляді знизу об'єкта теплоізоляції. 2 UA 69820 U 5 10 Далі необхідно підняти краї виробу, закріпити зліва і справа від штурвала арматури з напуском і закріпити кріпильними елементами. Дуже важливо при закріплення підтримувати виріб знизу для виключення провисання виробу. Також важливо не прикладати великих зусиль при закріплені виробу на об'єкті теплоізоляції, щоб не здавлювати теплоізоляційний шар вище норми. Демонтаж виробу здійснюється в зворотному напрямку, - притримуючи знизу виріб, необхідно звільнити кріпильні елементи, розташовані зліва і справа від горловини арматури. Після вивільнення кріпильних елементів вийняти виріб у розкритому вигляді і покласти поруч з об'єктом теплоізоляції. Після обслуговування арматури знову провести монтаж виробу на об'єкт теплоізоляції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Знімний пристрій для термоізоляції обладнання трубопроводів, який являє собою багатошарову мату з технологічними отворами на торцевих її частинах, яка кріпиться за допомогою ременів, розміщених по краях пристрою, який відрізняється тим, що він додатково забезпечений поздовжніми рукавами, виконаними на бокових частинах мати, всередині яких розміщені кріпильні елементи, а також поперечними планками, закріпленими на зовнішній поверхні мати, крізь які протягнуті довгі ремені. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
