Знімний пристрій для термоізоляції обладнання трубопроводів
Формула / Реферат

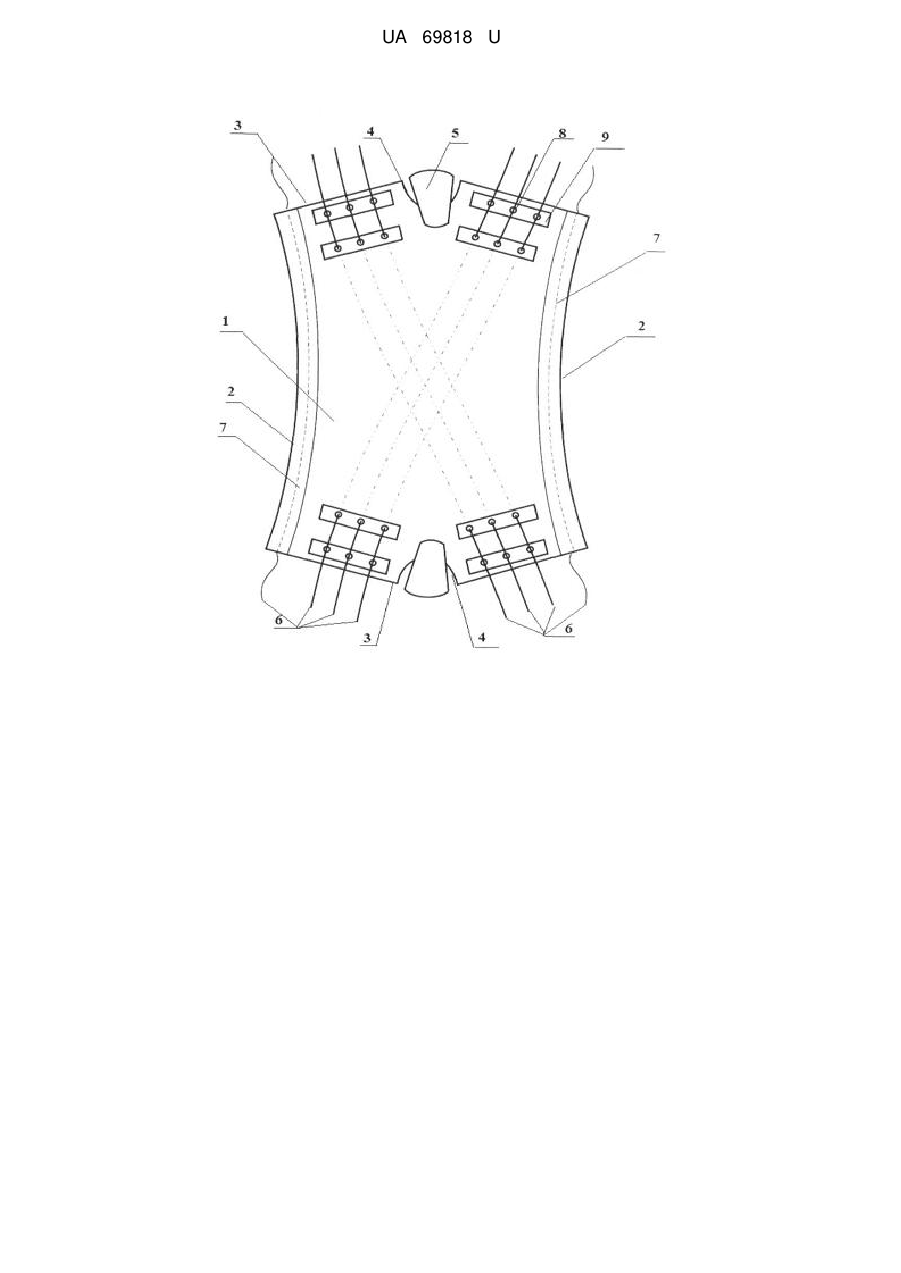

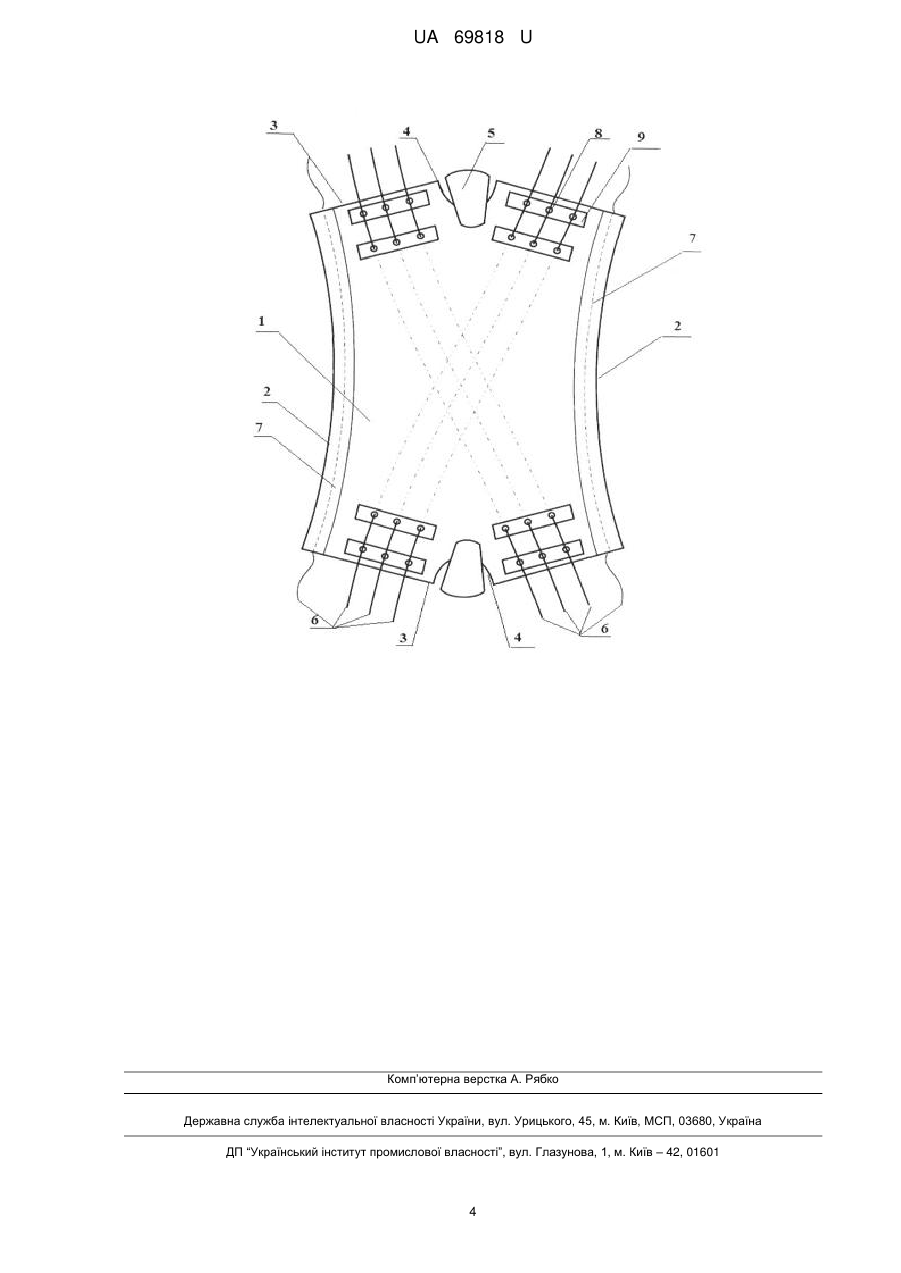

Знімний пристрій для термоізоляції обладнання трубопроводів, який являє собою багатошарову мату, забезпечену технологічними отворами на торцевих її частинах, клапанами і кріпильними елементами, який відрізняється тим, що він додатково забезпечений поздовжніми рукавами, виконаними на бокових частинах мати, кріпильні елементи виконані у вигляді армованих шнурів або вірьовок, одна частина яких розміщена під захисним шаром мати, друга - всередині поздовжніх рукавів, а клапани розташовані над технологічними отворами.
Текст

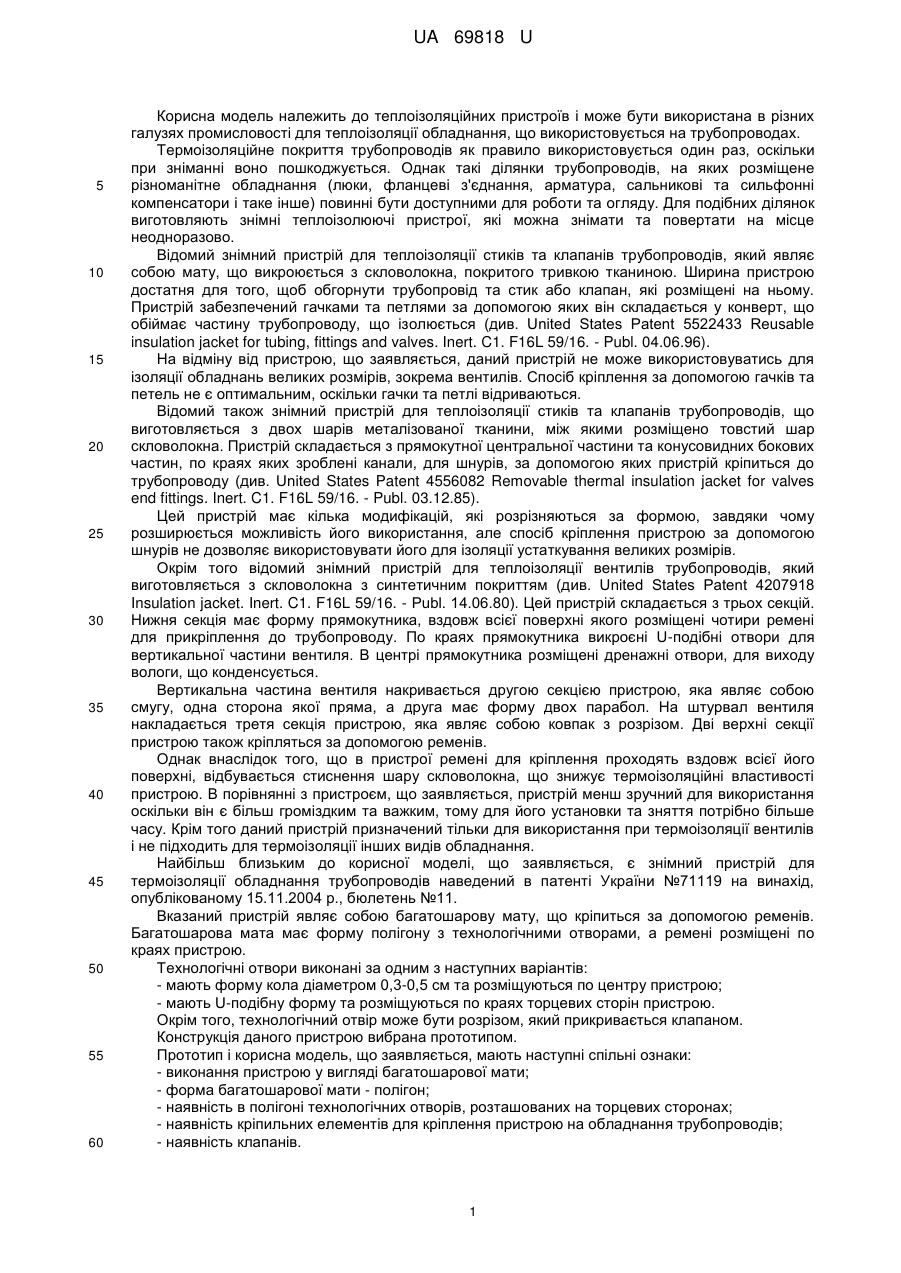

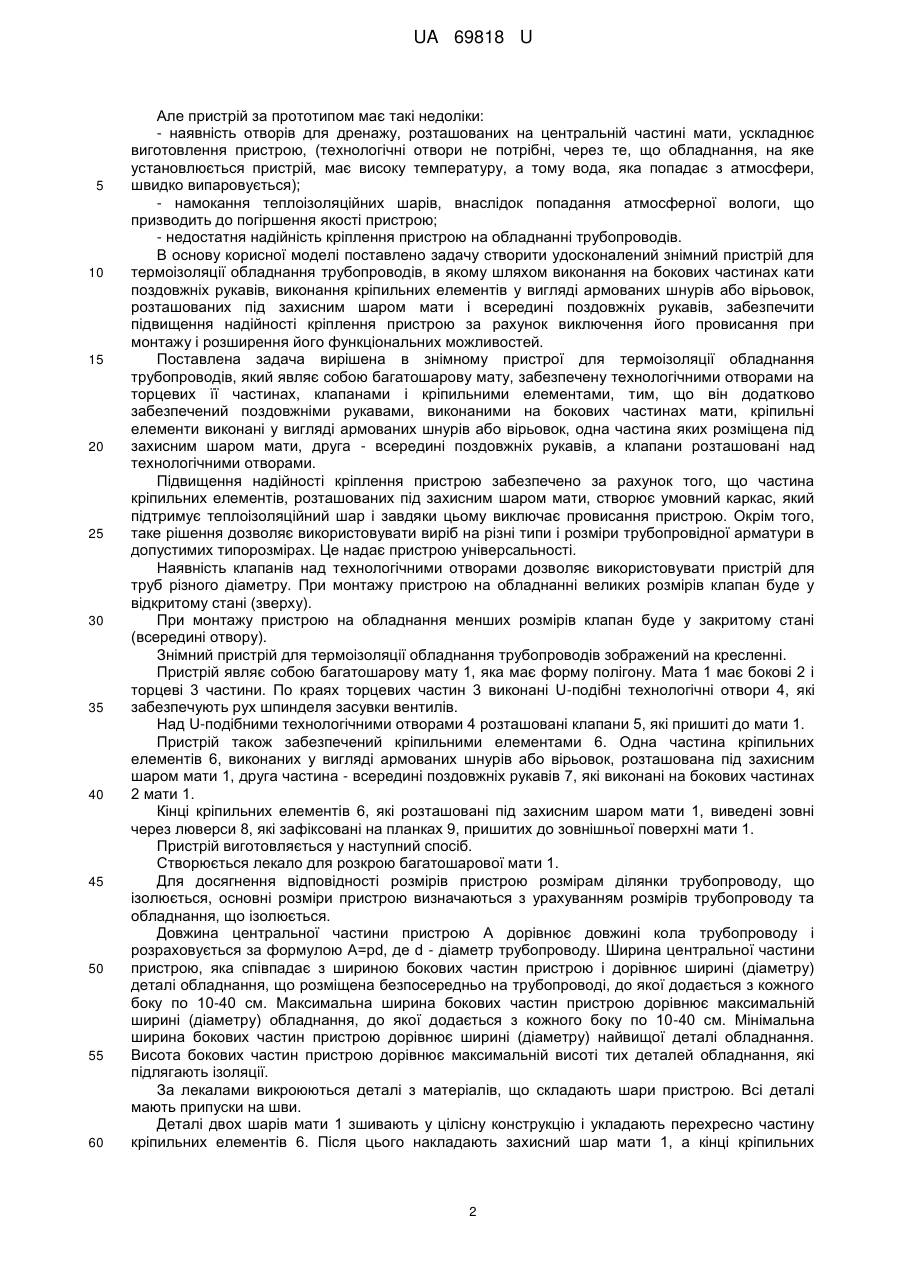

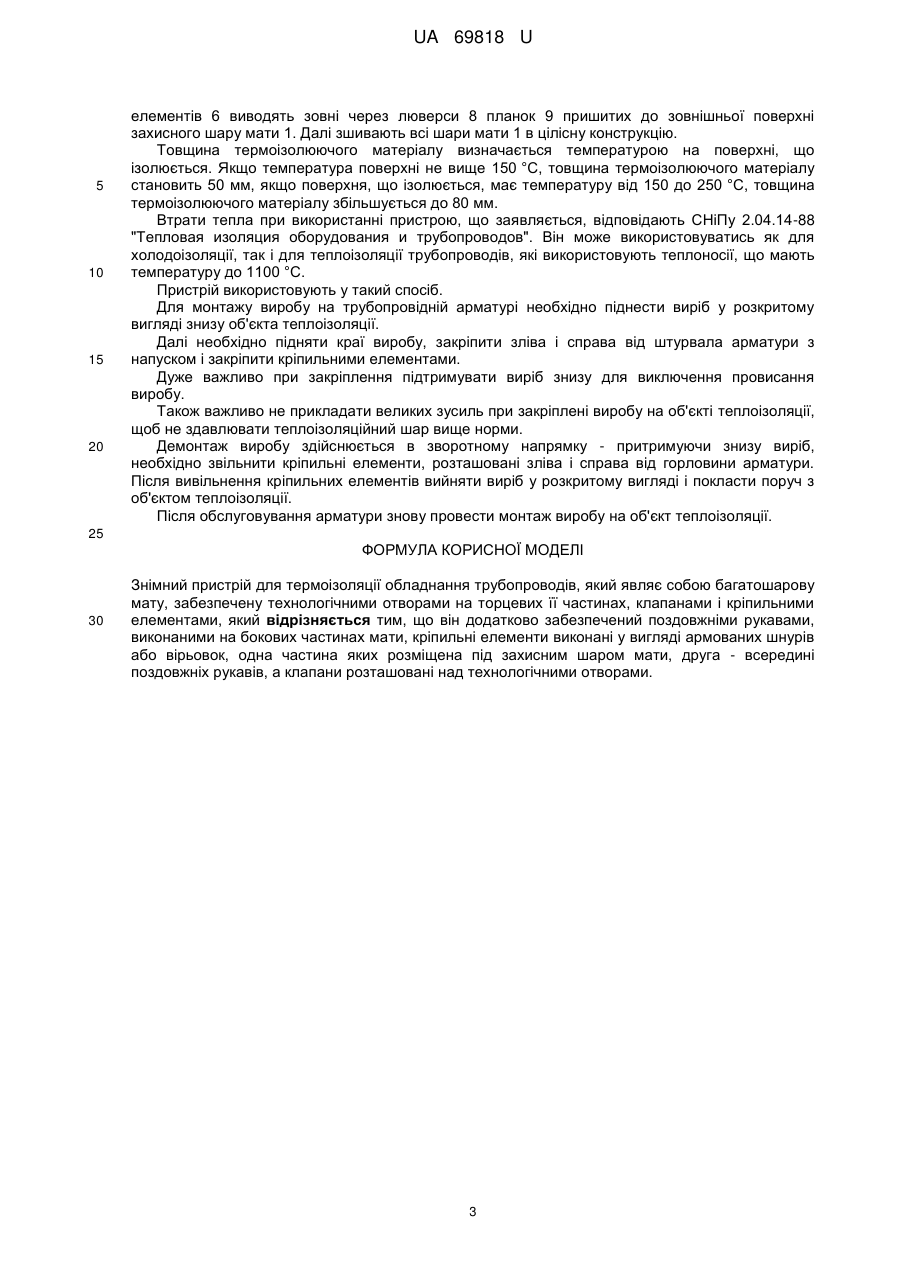

Реферат: UA 69818 U UA 69818 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплоізоляційних пристроїв і може бути використана в різних галузях промисловості для теплоізоляції обладнання, що використовується на трубопроводах. Термоізоляційне покриття трубопроводів як правило використовується один раз, оскільки при зніманні воно пошкоджується. Однак такі ділянки трубопроводів, на яких розміщене різноманітне обладнання (люки, фланцеві з'єднання, арматура, сальникові та сильфонні компенсатори і таке інше) повинні бути доступними для роботи та огляду. Для подібних ділянок виготовляють знімні теплоізолюючі пристрої, які можна знімати та повертати на місце неодноразово. Відомий знімний пристрій для теплоізоляції стиків та клапанів трубопроводів, який являє собою мату, що викроюється з скловолокна, покритого тривкою тканиною. Ширина пристрою достатня для того, щоб обгорнути трубопровід та стик або клапан, які розміщені на ньому. Пристрій забезпечений гачками та петлями за допомогою яких він складається у конверт, що обіймає частину трубопроводу, що ізолюється (див. United States Patent 5522433 Reusable insulation jacket for tubing, fittings and valves. Inert. C1. F16L 59/16. - Publ. 04.06.96). На відміну від пристрою, що заявляється, даний пристрій не може використовуватись для ізоляції обладнань великих розмірів, зокрема вентилів. Спосіб кріплення за допомогою гачків та петель не є оптимальним, оскільки гачки та петлі відриваються. Відомий також знімний пристрій для теплоізоляції стиків та клапанів трубопроводів, що виготовляється з двох шарів металізованої тканини, між якими розміщено товстий шар скловолокна. Пристрій складається з прямокутної центральної частини та конусовидних бокових частин, по краях яких зроблені канали, для шнурів, за допомогою яких пристрій кріпиться до трубопроводу (див. United States Patent 4556082 Removable thermal insulation jacket for valves end fittings. Inert. C1. F16L 59/16. - Publ. 03.12.85). Цей пристрій має кілька модифікацій, які розрізняються за формою, завдяки чому розширюється можливість його використання, але спосіб кріплення пристрою за допомогою шнурів не дозволяє використовувати його для ізоляції устаткування великих розмірів. Окрім того відомий знімний пристрій для теплоізоляції вентилів трубопроводів, який виготовляється з скловолокна з синтетичним покриттям (див. United States Patent 4207918 Insulation jacket. Inert. C1. F16L 59/16. - Publ. 14.06.80). Цей пристрій складається з трьох секцій. Нижня секція має форму прямокутника, вздовж всієї поверхні якого розміщені чотири ремені для прикріплення до трубопроводу. По краях прямокутника викроєні U-подібні отвори для вертикальної частини вентиля. В центрі прямокутника розміщені дренажні отвори, для виходу вологи, що конденсується. Вертикальна частина вентиля накривається другою секцією пристрою, яка являє собою смугу, одна сторона якої пряма, а друга має форму двох парабол. На штурвал вентиля накладається третя секція пристрою, яка являє собою ковпак з розрізом. Дві верхні секції пристрою також кріпляться за допомогою ременів. Однак внаслідок того, що в пристрої ремені для кріплення проходять вздовж всієї його поверхні, відбувається стиснення шару скловолокна, що знижує термоізоляційні властивості пристрою. В порівнянні з пристроєм, що заявляється, пристрій менш зручний для використання оскільки він є більш громіздким та важким, тому для його установки та зняття потрібно більше часу. Крім того даний пристрій призначений тільки для використання при термоізоляції вентилів і не підходить для термоізоляції інших видів обладнання. Найбільш близьким до корисної моделі, що заявляється, є знімний пристрій для термоізоляції обладнання трубопроводів наведений в патенті України №71119 на винахід, опублікованому 15.11.2004 p., бюлетень №11. Вказаний пристрій являє собою багатошарову мату, що кріпиться за допомогою ременів. Багатошарова мата має форму полігону з технологічними отворами, а ремені розміщені по краях пристрою. Технологічні отвори виконані за одним з наступних варіантів: - мають форму кола діаметром 0,3-0,5 см та розміщуються по центру пристрою; - мають U-подібну форму та розміщуються по краях торцевих сторін пристрою. Окрім того, технологічний отвір може бути розрізом, який прикривається клапаном. Конструкція даного пристрою вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - виконання пристрою у вигляді багатошарової мати; - форма багатошарової мати - полігон; - наявність в полігоні технологічних отворів, розташованих на торцевих сторонах; - наявність кріпильних елементів для кріплення пристрою на обладнання трубопроводів; - наявність клапанів. 1 UA 69818 U 5 10 15 20 25 30 35 40 45 50 55 60 Але пристрій за прототипом має такі недоліки: - наявність отворів для дренажу, розташованих на центральній частині мати, ускладнює виготовлення пристрою, (технологічні отвори не потрібні, через те, що обладнання, на яке установлюється пристрій, має високу температуру, а тому вода, яка попадає з атмосфери, швидко випаровується); - намокання теплоізоляційних шарів, внаслідок попадання атмосферної вологи, що призводить до погіршення якості пристрою; - недостатня надійність кріплення пристрою на обладнанні трубопроводів. В основу корисної моделі поставлено задачу створити удосконалений знімний пристрій для термоізоляції обладнання трубопроводів, в якому шляхом виконання на бокових частинах кати поздовжніх рукавів, виконання кріпильних елементів у вигляді армованих шнурів або вірьовок, розташованих під захисним шаром мати і всередині поздовжніх рукавів, забезпечити підвищення надійності кріплення пристрою за рахунок виключення його провисання при монтажу і розширення його функціональних можливостей. Поставлена задача вирішена в знімному пристрої для термоізоляції обладнання трубопроводів, який являє собою багатошарову мату, забезпечену технологічними отворами на торцевих її частинах, клапанами і кріпильними елементами, тим, що він додатково забезпечений поздовжніми рукавами, виконаними на бокових частинах мати, кріпильні елементи виконані у вигляді армованих шнурів або вірьовок, одна частина яких розміщена під захисним шаром мати, друга - всередині поздовжніх рукавів, а клапани розташовані над технологічними отворами. Підвищення надійності кріплення пристрою забезпечено за рахунок того, що частина кріпильних елементів, розташованих під захисним шаром мати, створює умовний каркас, який підтримує теплоізоляційний шар і завдяки цьому виключає провисання пристрою. Окрім того, таке рішення дозволяє використовувати виріб на різні типи і розміри трубопровідної арматури в допустимих типорозмірах. Це надає пристрою універсальності. Наявність клапанів над технологічними отворами дозволяє використовувати пристрій для труб різного діаметру. При монтажу пристрою на обладнанні великих розмірів клапан буде у відкритому стані (зверху). При монтажу пристрою на обладнання менших розмірів клапан буде у закритому стані (всередині отвору). Знімний пристрій для термоізоляції обладнання трубопроводів зображений на кресленні. Пристрій являє собою багатошарову мату 1, яка має форму полігону. Мата 1 має бокові 2 і торцеві 3 частини. По краях торцевих частин 3 виконані U-подібні технологічні отвори 4, які забезпечують рух шпинделя засувки вентилів. Над U-подібними технологічними отворами 4 розташовані клапани 5, які пришиті до мати 1. Пристрій також забезпечений кріпильними елементами 6. Одна частина кріпильних елементів 6, виконаних у вигляді армованих шнурів або вірьовок, розташована під захисним шаром мати 1, друга частина - всередині поздовжніх рукавів 7, які виконані на бокових частинах 2 мати 1. Кінці кріпильних елементів 6, які розташовані під захисним шаром мати 1, виведені зовні через люверси 8, які зафіксовані на планках 9, пришитих до зовнішньої поверхні мати 1. Пристрій виготовляється у наступний спосіб. Створюється лекало для розкрою багатошарової мати 1. Для досягнення відповідності розмірів пристрою розмірам ділянки трубопроводу, що ізолюється, основні розміри пристрою визначаються з урахуванням розмірів трубопроводу та обладнання, що ізолюється. Довжина центральної частини пристрою А дорівнює довжині кола трубопроводу і розраховується за формулою А=pd, де d - діаметр трубопроводу. Ширина центральної частини пристрою, яка співпадає з шириною бокових частин пристрою і дорівнює ширині (діаметру) деталі обладнання, що розміщена безпосередньо на трубопроводі, до якої додається з кожного боку по 10-40 см. Максимальна ширина бокових частин пристрою дорівнює максимальній ширині (діаметру) обладнання, до якої додається з кожного боку по 10-40 см. Мінімальна ширина бокових частин пристрою дорівнює ширині (діаметру) найвищої деталі обладнання. Висота бокових частин пристрою дорівнює максимальній висоті тих деталей обладнання, які підлягають ізоляції. За лекалами викроюються деталі з матеріалів, що складають шари пристрою. Всі деталі мають припуски на шви. Деталі двох шарів мати 1 зшивають у цілісну конструкцію і укладають перехресно частину кріпильних елементів 6. Після цього накладають захисний шар мати 1, а кінці кріпильних 2 UA 69818 U 5 10 15 20 елементів 6 виводять зовні через люверси 8 планок 9 пришитих до зовнішньої поверхні захисного шару мати 1. Далі зшивають всі шари мати 1 в цілісну конструкцію. Товщина термоізолюючого матеріалу визначається температурою на поверхні, що ізолюється. Якщо температура поверхні не вище 150 °C, товщина термоізолюючого матеріалу становить 50 мм, якщо поверхня, що ізолюється, має температуру від 150 до 250 °C, товщина термоізолюючого матеріалу збільшується до 80 мм. Втрати тепла при використанні пристрою, що заявляється, відповідають СНіПу 2.04.14-88 "Тепловая изоляция оборудования и трубопроводов". Він може використовуватись як для холодоізоляції, так і для теплоізоляції трубопроводів, які використовують теплоносії, що мають температуру до 1100 °C. Пристрій використовують у такий спосіб. Для монтажу виробу на трубопровідній арматурі необхідно піднести виріб у розкритому вигляді знизу об'єкта теплоізоляції. Далі необхідно підняти краї виробу, закріпити зліва і справа від штурвала арматури з напуском і закріпити кріпильними елементами. Дуже важливо при закріплення підтримувати виріб знизу для виключення провисання виробу. Також важливо не прикладати великих зусиль при закріплені виробу на об'єкті теплоізоляції, щоб не здавлювати теплоізоляційний шар вище норми. Демонтаж виробу здійснюється в зворотному напрямку - притримуючи знизу виріб, необхідно звільнити кріпильні елементи, розташовані зліва і справа від горловини арматури. Після вивільнення кріпильних елементів вийняти виріб у розкритому вигляді і покласти поруч з об'єктом теплоізоляції. Після обслуговування арматури знову провести монтаж виробу на об'єкт теплоізоляції. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Знімний пристрій для термоізоляції обладнання трубопроводів, який являє собою багатошарову мату, забезпечену технологічними отворами на торцевих її частинах, клапанами і кріпильними елементами, який відрізняється тим, що він додатково забезпечений поздовжніми рукавами, виконаними на бокових частинах мати, кріпильні елементи виконані у вигляді армованих шнурів або вірьовок, одна частина яких розміщена під захисним шаром мати, друга - всередині поздовжніх рукавів, а клапани розташовані над технологічними отворами. 3 UA 69818 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Назва патенту англійськоюRemovable device for thermo-insulation of pipeline equipment
Автори англійськоюTretiakov Yevhen Oleksandrovych
Назва патенту російськоюСъемное устройство для термоизоляции оборудования трубопроводов
Автори російськоюТретьяков Евгений Александрович
МПК / Мітки
МПК: F16L 59/16
Мітки: обладнання, знімний, трубопроводів, пристрій, термоізоляції
