Дерматом для зрізування квазісереднього аутодермотрансплантата

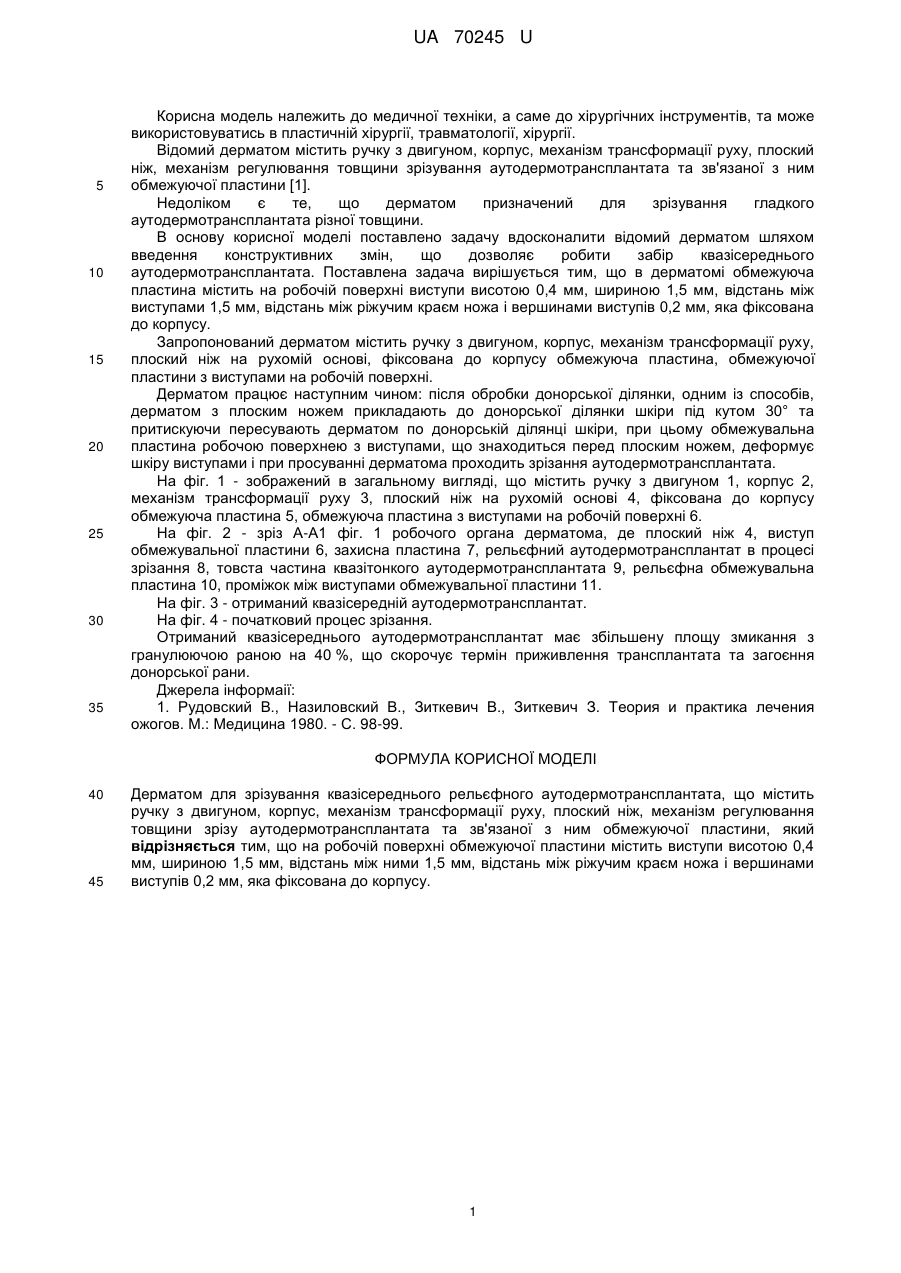

Реферат: UA 70245 U UA 70245 U 5 10 15 20 25 30 35 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж, механізм регулювання товщини зрізування аутодермотрансплантата та зв'язаної з ним обмежуючої пластини [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини. В основу корисної моделі поставлено задачу вдосконалити відомий дерматом шляхом введення конструктивних змін, що дозволяє робити забір квазісереднього аутодермотрансплантата. Поставлена задача вирішується тим, що в дерматомі обмежуюча пластина містить на робочій поверхні виступи висотою 0,4 мм, шириною 1,5 мм, відстань між виступами 1,5 мм, відстань між ріжучим краєм ножа і вершинами виступів 0,2 мм, яка фіксована до корпусу. Запропонований дерматом містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж на рухомій основі, фіксована до корпусу обмежуюча пластина, обмежуючої пластини з виступами на робочій поверхні. Дерматом працює наступним чином: після обробки донорської ділянки, одним із способів, дерматом з плоским ножем прикладають до донорської ділянки шкіри під кутом 30° та притискуючи пересувають дерматом по донорській ділянці шкіри, при цьому обмежувальна пластина робочою поверхнею з виступами, що знаходиться перед плоским ножем, деформує шкіру виступами і при просуванні дерматома проходить зрізання аутодермотрансплантата. На фіг. 1 - зображений в загальному вигляді, що містить ручку з двигуном 1, корпус 2, механізм трансформації руху 3, плоский ніж на рухомій основі 4, фіксована до корпусу обмежуюча пластина 5, обмежуюча пластина з виступами на робочій поверхні 6. На фіг. 2 - зріз А-А1 фіг. 1 робочого органа дерматома, де плоский ніж 4, виступ обмежувальної пластини 6, захисна пластина 7, рельєфний аутодермотрансплантат в процесі зрізання 8, товста частина квазітонкого аутодермотрансплантата 9, рельєфна обмежувальна пластина 10, проміжок між виступами обмежувальної пластини 11. На фіг. 3 - отриманий квазісередній аутодермотрансплантат. На фіг. 4 - початковий процес зрізання. Отриманий квазісереднього аутодермотрансплантат має збільшену площу змикання з гранулюючою раною на 40 %, що скорочує термін приживлення трансплантата та загоєння донорської рани. Джерела інформаії: 1. Рудовский В., Назиловский В., Зиткевич В., Зиткевич З. Теория и практика лечения ожогов. М.: Медицина 1980. - С. 98-99. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Дерматом для зрізування квазісереднього рельєфного аутодермотрансплантата, що містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що на робочій поверхні обмежуючої пластини містить виступи висотою 0,4 мм, шириною 1,5 мм, відстань між ними 1,5 мм, відстань між ріжучим краєм ножа і вершинами виступів 0,2 мм, яка фіксована до корпусу. 1 UA 70245 U 2 UA 70245 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
