Спосіб надання послуги з передачі візуальних або аудіовізуальних даних

Номер патенту: 70711

Опубліковано: 25.06.2012

Автор: Піддубний Ігор Миколайович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб надання послуги з передачі візуальних або аудіовізуальних даних, який включає отримання візуальних або аудіовізуальних даних з цифрової камери мобільного пристрою відправника, який підключено до мережі Інтернет, та забезпечення можливості перегляду отримувачем візуальних або аудіовізуальних даних через програмний програвач мультимедійних файлів, розташований на сайті у мережі Інтернет, який відрізняється тим, що отримання візуальних або аудіовізуальних даних з цифрової камери мобільного пристрою відправника здійснюють шляхом підключення щонайменше одного мобільного пристрою відправника до мережі VPN (Virtual Private Network) та передачі візуальних або аудіовізуальних даних за допомогою програмного засобу мобільного пристрою відправника через порт мережі VPN до мобільного пристрою отримувача, який підключений до мережі Інтернет.

2. Спосіб за п. 1, який відрізняється тим, що підключення мобільного пристрою відправника до мережі VPN здійснюють шляхом присвоєння мобільному пристрою IP-адреси у мережі VPN та передачі відправнику даних з налаштуванням для підключення мобільного пристрою до мережі VPN з наступною авторизацією мобільного пристрою у мережі VPN.

3. Спосіб за п. 1, який відрізняється тим, що перегляд отримувачем візуальних або аудіовізуальних даних забезпечують за допомогою програмного пристрою, створеного на програмній платформі, яка відповідає програмному забезпеченню мобільного пристрою отримувача.

4. Спосіб за п. 1, який відрізняється тим, що забезпечують налаштування параметрів отримання візуальних або аудіовізуальних даних з цифрової камери відправника за допомогою програмного пристрою, розташованого на мобільному пристрої відправника.

5. Спосіб за п. 1, який відрізняється тим, що мобільний пристрій відправника підключений до мережі Інтернет через засоби безпровідного зв'язку.

6. Спосіб за п. 1, який відрізняється тим, що мобільний пристрій отримувача підключений до мережі Інтернет через засоби безпровідного зв'язку.

Текст

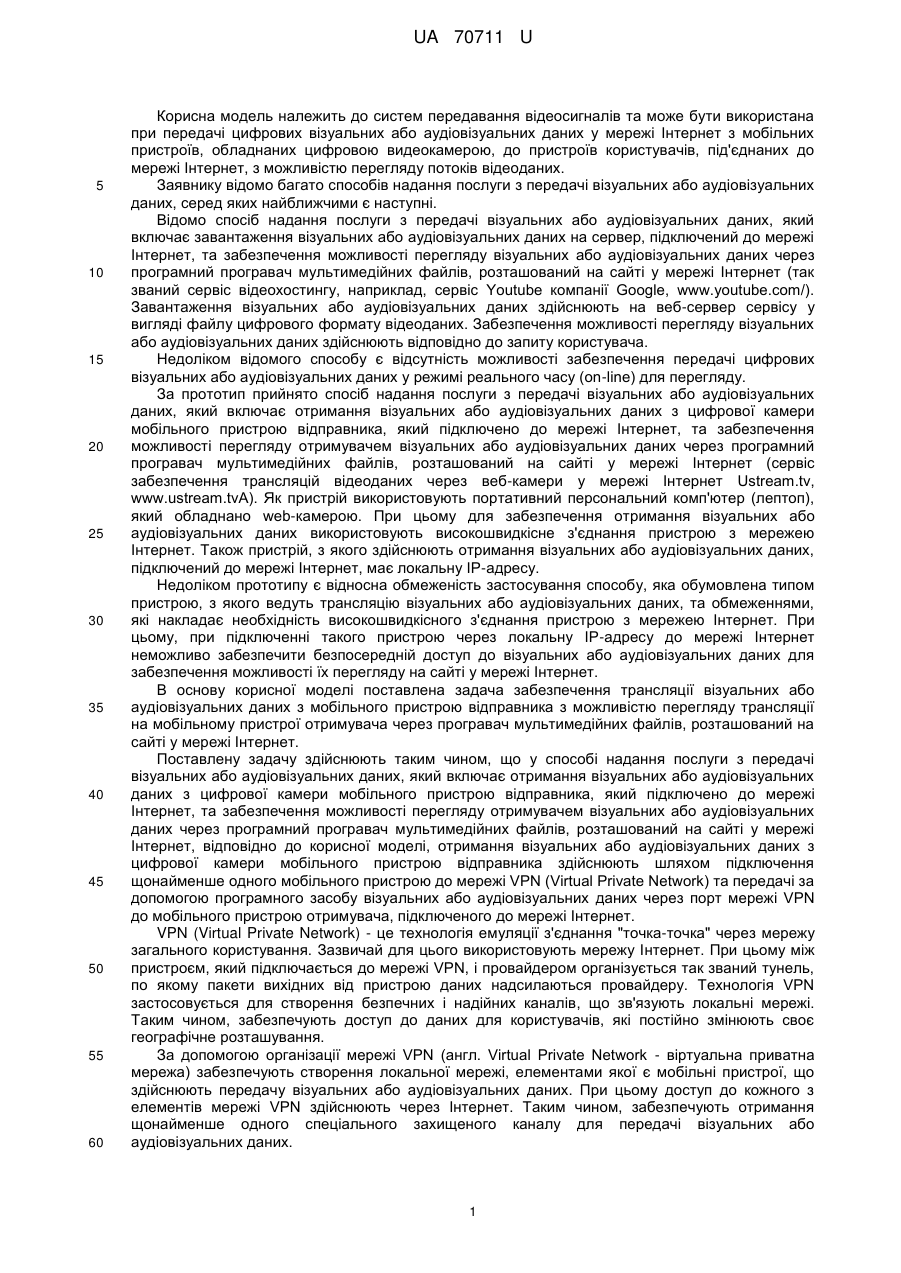

Реферат: UA 70711 U UA 70711 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем передавання відеосигналів та може бути використана при передачі цифрових візуальних або аудіовізуальних даних у мережі Інтернет з мобільних пристроїв, обладнаних цифровою видеокамерою, до пристроїв користувачів, під'єднаних до мережі Інтернет, з можливістю перегляду потоків відеоданих. Заявнику відомо багато способів надання послуги з передачі візуальних або аудіовізуальних даних, серед яких найближчими є наступні. Відомо спосіб надання послуги з передачі візуальних або аудіовізуальних даних, який включає завантаження візуальних або аудіовізуальних даних на сервер, підключений до мережі Інтернет, та забезпечення можливості перегляду візуальних або аудіовізуальних даних через програмний програвач мультимедійних файлів, розташований на сайті у мережі Інтернет (так званий сервіс відеохостингу, наприклад, сервіс Youtube компанії Google, www.youtube.com/). Завантаження візуальних або аудіовізуальних даних здійснюють на веб-сервер сервісу у вигляді файлу цифрового формату відеоданих. Забезпечення можливості перегляду візуальних або аудіовізуальних даних здійснюють відповідно до запиту користувача. Недоліком відомого способу є відсутність можливості забезпечення передачі цифрових візуальних або аудіовізуальних даних у режимі реального часу (on-line) для перегляду. За прототип прийнято спосіб надання послуги з передачі візуальних або аудіовізуальних даних, який включає отримання візуальних або аудіовізуальних даних з цифрової камери мобільного пристрою відправника, який підключено до мережі Інтернет, та забезпечення можливості перегляду отримувачем візуальних або аудіовізуальних даних через програмний програвач мультимедійних файлів, розташований на сайті у мережі Інтернет (сервіс забезпечення трансляцій відеоданих через веб-камери у мережі Інтернет Ustream.tv, www.ustream.tvA). Як пристрій використовують портативний персональний комп'ютер (лептоп), який обладнано web-камерою. При цьому для забезпечення отримання візуальних або аудіовізуальних даних використовують високошвидкісне з'єднання пристрою з мережею Інтернет. Також пристрій, з якого здійснюють отримання візуальних або аудіовізуальних даних, підключений до мережі Інтернет, має локальну ІР-адресу. Недоліком прототипу є відносна обмеженість застосування способу, яка обумовлена типом пристрою, з якого ведуть трансляцію візуальних або аудіовізуальних даних, та обмеженнями, які накладає необхідність високошвидкісного з'єднання пристрою з мережею Інтернет. При цьому, при підключенні такого пристрою через локальну IP-адресу до мережі Інтернет неможливо забезпечити безпосередній доступ до візуальних або аудіовізуальних даних для забезпечення можливості їх перегляду на сайті у мережі Інтернет. В основу корисної моделі поставлена задача забезпечення трансляції візуальних або аудіовізуальних даних з мобільного пристрою відправника з можливістю перегляду трансляції на мобільному пристрої отримувача через програвач мультимедійних файлів, розташований на сайті у мережі Інтернет. Поставлену задачу здійснюють таким чином, що у способі надання послуги з передачі візуальних або аудіовізуальних даних, який включає отримання візуальних або аудіовізуальних даних з цифрової камери мобільного пристрою відправника, який підключено до мережі Інтернет, та забезпечення можливості перегляду отримувачем візуальних або аудіовізуальних даних через програмний програвач мультимедійних файлів, розташований на сайті у мережі Інтернет, відповідно до корисної моделі, отримання візуальних або аудіовізуальних даних з цифрової камери мобільного пристрою відправника здійснюють шляхом підключення щонайменше одного мобільного пристрою до мережі VPN (Virtual Private Network) та передачі за допомогою програмного засобу візуальних або аудіовізуальних даних через порт мережі VPN до мобільного пристрою отримувача, підключеного до мережі Інтернет. VPN (Virtual Private Network) - це технологія емуляції з'єднання "точка-точка" через мережу загального користування. Зазвичай для цього використовують мережу Інтернет. При цьому між пристроєм, який підключається до мережі VPN, і провайдером організується так званий тунель, по якому пакети вихідних від пристрою даних надсилаються провайдеру. Технологія VPN застосовується для створення безпечних і надійних каналів, що зв'язують локальні мережі. Таким чином, забезпечують доступ до даних для користувачів, які постійно змінюють своє географічне розташування. За допомогою організації мережі VPN (англ. Virtual Private Network - віртуальна приватна мережа) забезпечують створення локальної мережі, елементами якої є мобільні пристрої, що здійснюють передачу візуальних або аудіовізуальних даних. При цьому доступ до кожного з елементів мережі VPN здійснюють через Інтернет. Таким чином, забезпечують отримання щонайменше одного спеціального захищеного каналу для передачі візуальних або аудіовізуальних даних. 1 UA 70711 U 5 10 15 20 25 30 35 40 45 50 55 Підключення мобільного пристрою відправника до мережі VPN можливе шляхом присвоєння мобільному пристрою IP-адреси у мережі VPN та передачі користувачу мобільного пристрою даних з налаштуванням для підключення мобільного пристрою до мережі VPN, авторизації та підключення мобільного пристрою до мережі VPN. Це дозволяє забезпечити доступ до цифрової камери мобільного пристрою для кожного користувача мережі VPN, якому відомо ІРадресу мобільного пристрою, під'єднаного до мережі VPN, та порт VPN, через який здійснюють трансляцію візуальних або аудіовізуальних даних. Перегляд отримувачем візуальних або аудіовізуальних даних можуть забезпечувати за допомогою програмного пристрою, створеного на програмній платформі, яка відповідає програмному забезпеченню мобільного пристрою отримувача. Це дозволяє, наприклад, виключити залежність від програмної платформи мобільного пристрою при реалізації способу. Забезпечення налаштування параметрів отримання візуальних або аудіовізуальних даних з цифрової камери відправника за допомогою програмного пристрою, розташованого на мобільному пристрої відправника, дозволяє здійснити регулювання, наприклад, якості або роздільної здатності відеосигналу, включення або виключення підтримки звуку тощо. Підключення мобільного пристрою відправника або мобільного пристрою отримувача до мережі Інтернет через засоби безпровідного зв'язку розширює галузь застосування способу для трансляції відеосигналу з місця, яке не має провідного підключення до мережі Інтернет, та дозволяє забезпечити можливість використання способу, наприклад, для здійснення репортажу з місця, де відбувається певна подія, у засобах масової інформації. Наступний приклад реалізації заявленого способу ніяким чином не обмежує усі можливі варіанти його реалізації, а тільки служить для пояснення його суті. Спосіб здійснюють наступним чином. Відправник підключає мобільний пристрій до мережі Інтернет, використовуючі засоби безпровідного зв'язку, наприклад, за стандартом Wi-Fi (Wireless Fidelity) або технологією мобільного зв'язку 3G. Після відправник за допомогою браузера, який є частиною програмного забезпечення мобільного пристрою, здійснює реєстрацію на сайті у мережі Інтернет, який надає послугу з передачі візуальних або аудіовізуальних даних. Відповідно до реєстрації, відправнику присвоюють унікальну IP-адресу у мережі VPN та пересилають данні з налаштуванням для підключення до мережі VPN. Пересилання даних можливе, наприклад, за допомогою електронної пошти на комп'ютер відправника, підключений до мережі Інтернет. Далі підключають відправника до мережі VPN після авторизації у мережі Інтернет шляхом введення отриманих даних з налаштуваннями у програму OpenVPN Settings, яка встановлена на мобільному пристрої відправника. Потім відправник активізує програмний засіб, який встановлено на його мобільному пристрої, для початку трансляції візуальних або аудіовізуальних даних з цифрової камери мобільного пристрою. При цьому відправник може здійснювати настроювання параметрів візуальних або аудіовізуальних даних, зокрема, якість або розподільну здатність відеосигналу, підтримання звуку при трансляції тощо. Після активізації відправник починає трансляцію візуальних або аудіовізуальних даних. Для перегляду візуальних або аудіовізуальних даних, які передає цифрова камера мобільного пристрою, отримувач підключає мобільний пристрій до мережі Інтернет, використовуючи засоби безпровідного зв'язку, наприклад, зазначені вище. Після отримувач здійснює перегляд візуальних або аудіовізуальних даних через браузер, який є частиною програмного забезпечення мобільного пристрою, за допомогою програвача мультимедійних файлів, який встановлено на сайті, який надає послугу з передачі візуальних або аудіовізуальних даних. При цьому застосовують версію програвача, яка відповідає програмній платформі мобільного пристрою отримувача. Наприклад, для мобільних пристроїв, які використовують програмну платформу Apple iOS, будуть використовувати версію програвача, побудованого на мові HTML 5, а для мобільних пристроїв, які використовують програмну платформу Android, будуть використовувати flash версію програвача. З допомогою корисної моделі забезпечують трансляцію візуальних або аудіовізуальних даних з мобільного пристрою відправника з можливістю перегляду трансляції на мобільному пристрої отримувача через програвач мультимедійних файлів, розташований на сайті у мережі Інтернет. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Спосіб надання послуги з передачі візуальних або аудіовізуальних даних, який включає отримання візуальних або аудіовізуальних даних з цифрової камери мобільного пристрою 2 UA 70711 U 5 10 15 20 відправника, який підключено до мережі Інтернет, та забезпечення можливості перегляду отримувачем візуальних або аудіовізуальних даних через програмний програвач мультимедійних файлів, розташований на сайті у мережі Інтернет, який відрізняється тим, що отримання візуальних або аудіовізуальних даних з цифрової камери мобільного пристрою відправника здійснюють шляхом підключення щонайменше одного мобільного пристрою відправника до мережі VPN (Virtual Private Network) та передачі візуальних або аудіовізуальних даних за допомогою програмного засобу мобільного пристрою відправника через порт мережі VPN до мобільного пристрою отримувача, який підключений до мережі Інтернет. 2. Спосіб за п. 1, який відрізняється тим, що підключення мобільного пристрою відправника до мережі VPN здійснюють шляхом присвоєння мобільному пристрою IP-адреси у мережі VPN та передачі відправнику даних з налаштуванням для підключення мобільного пристрою до мережі VPN з наступною авторизацією мобільного пристрою у мережі VPN. 3. Спосіб за п. 1, який відрізняється тим, що перегляд отримувачем візуальних або аудіовізуальних даних забезпечують за допомогою програмного пристрою, створеного на програмній платформі, яка відповідає програмному забезпеченню мобільного пристрою отримувача. 4. Спосіб за п. 1, який відрізняється тим, що забезпечують налаштування параметрів отримання візуальних або аудіовізуальних даних з цифрової камери відправника за допомогою програмного пристрою, розташованого на мобільному пристрої відправника. 5. Спосіб за п. 1, який відрізняється тим, що мобільний пристрій відправника підключений до мережі Інтернет через засоби безпровідного зв'язку. 6. Спосіб за п. 1, який відрізняється тим, що мобільний пристрій отримувача підключений до мережі Інтернет через засоби безпровідного зв'язку. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Назва патенту англійською

Method for rendering service of visual and audiovisual data transmission

Автори англійською

Piddubnyi Ihor Mykolaiovych

Назва патенту російською

Способ предоставления услуги по передаче визуальных или аудиовизуальных данных

Автори російською

Пиддубный Игорь Николаевич

МПК / Мітки

МПК: H04N 7/14

Мітки: спосіб, аудіовізуальних, передачі, даних, послуги, надання, візуальних
