Елемент поверхневого дощевідвідного каналу

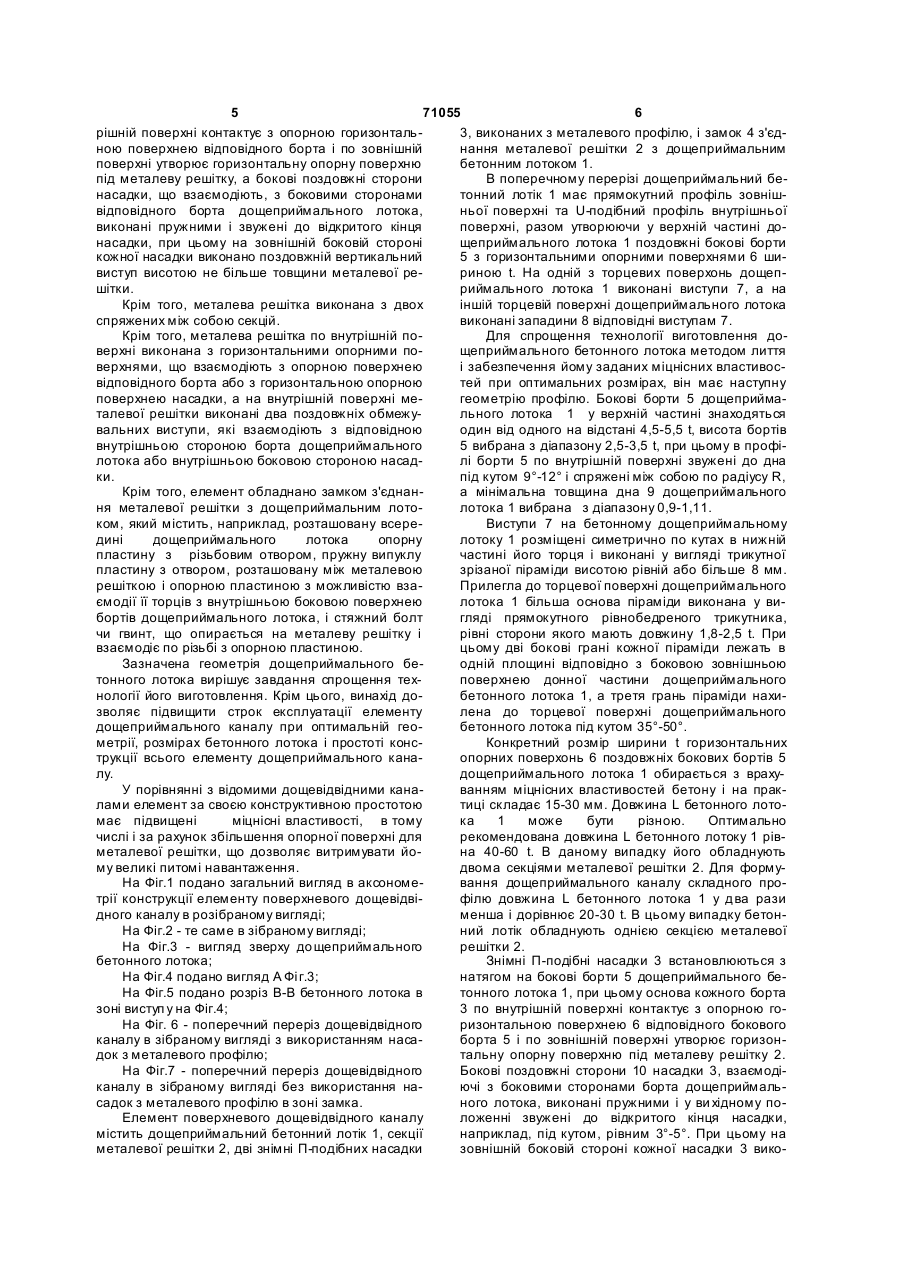

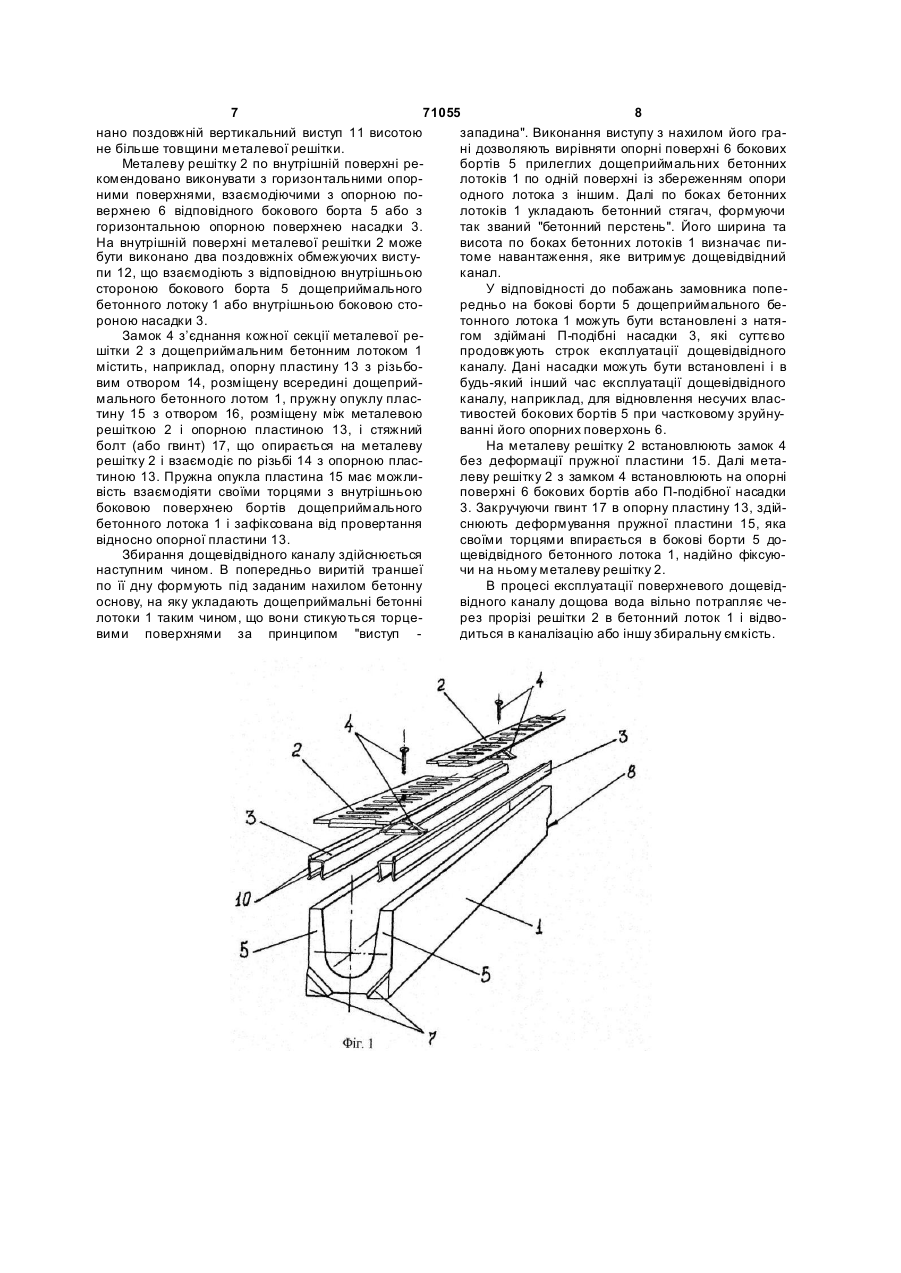

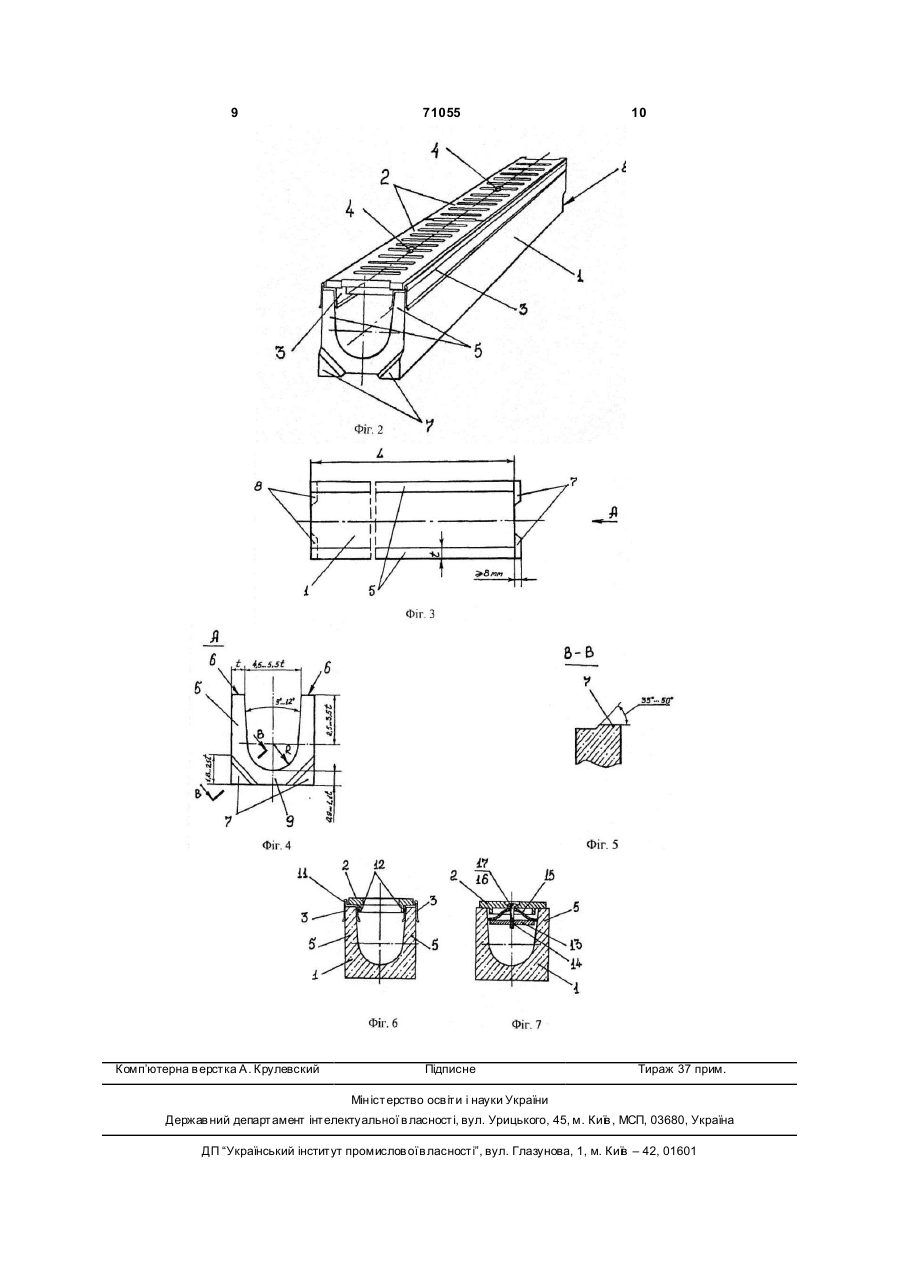

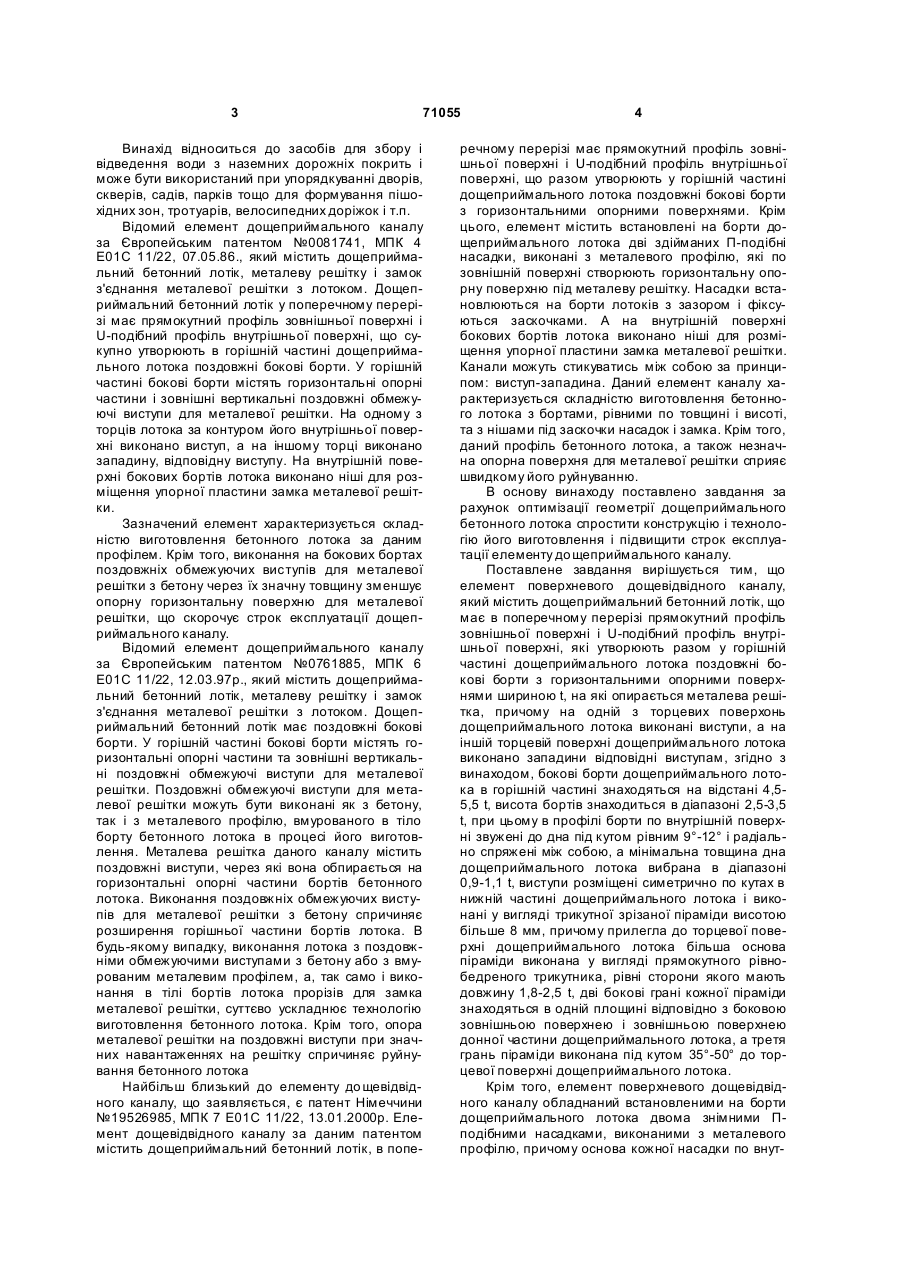

1. Елемент поверхневого дощевідвідного каналу, який містить дощеприймальний бетонний лотік, що має в поперечному перерізі прямокутний профіль зовнішньої поверхні і U-подібний профіль внутрішньої поверхні, які разом утворюють у верхній частині дощеприймального лотока поздовжні бокові борти з горизонтальними опорними поверхнями шириною t, на які опирається металева решітка, причому на одній з торцевих поверхонь дощеприймального лотока виконані виступи, а на іншій торцевій поверхні дощеприймального лотока виконано западини, відповідні виступам, який відрізняється тим, що бокові борти дощеприймального лотока у верхній частині знаходяться на відстані 4,5 - 5,5 t, висота бортів знаходиться в діапазоні 2,5 - 3,5 t, при цьому в профілі борти по внутрішній поверхні звужені до дна під кутом, що дорівнює 9° - 12°, і радіально спряжені між собою, а мінімальна товщина дна дощеприймального лотока вибрана в діапазоні 0,9 - 1,1 t, виступи розміщені симетрично по кутах в нижній частині дощеприймального лотока і виконані у вигляді трикутної зрізаної піраміди висотою, більшою за 8 мм, причому прилегла до торцевої поверхні дощеприймального лотока більша основа піраміди виконана у вигляді прямокутного рівнобедреного трикутника, рівні сторони якого мають довжину 1,8 - 2,5 t, дві бокові грані кожної піраміди знаходяться в одній площині відповідно до бокової зовнішньої поверхні і зовніш 2 (19) 1 3 71055 Винахід відноситься до засобів для збору і відведення води з наземних дорожніх покрить і може бути використаний при упорядкуванні дворів, скверів, садів, парків тощо для формування пішохідних зон, тротуарів, велосипедних доріжок і т.п. Відомий елемент дощеприймального каналу за Європейським патентом №0081741, МПК 4 Е01С 11/22, 07.05.86., який містить дощеприймальний бетонний лотік, металеву решітку і замок з'єднання металевої решітки з лотоком. Дощеприймальний бетонний лотік у поперечному перерізі має прямокутний профіль зовнішньої поверхні і U-подібний профіль внутрішньої поверхні, що сукупно утворюють в горішній частині дощеприймального лотока поздовжні бокові борти. У горішній частині бокові борти містять горизонтальні опорні частини і зовнішні вертикальні поздовжні обмежуючі виступи для металевої решітки. На одному з торців лотока за контуром його внутрішньої поверхні виконано виступ, а на іншому торці виконано западину, відповідну виступу. На внутрішній поверхні бокових бортів лотока виконано ніші для розміщення упорної пластини замка металевої решітки. Зазначений елемент характеризується складністю виготовлення бетонного лотока за даним профілем. Крім того, виконання на бокових бортах поздовжніх обмежуючих виступів для металевої решітки з бетону через їх значну товщину зменшує опорну горизонтальну поверхню для металевої решітки, що скорочує строк експлуатації дощеприймального каналу. Відомий елемент дощеприймального каналу за Європейським патентом №0761885, МПК 6 Е01С 11/22, 12.03.97р., який містить дощеприймальний бетонний лотік, металеву решітку і замок з'єднання металевої решітки з лотоком. Дощеприймальний бетонний лотік має поздовжні бокові борти. У горішній частині бокові борти містять горизонтальні опорні частини та зовнішні вертикальні поздовжні обмежуючі виступи для металевої решітки. Поздовжні обмежуючі виступи для металевої решітки можуть бути виконані як з бетону, так і з металевого профілю, вмурованого в тіло борту бетонного лотока в процесі його виготовлення. Металева решітка даного каналу містить поздовжні виступи, через які вона обпирається на горизонтальні опорні частини бортів бетонного лотока. Виконання поздовжніх обмежуючих виступів для металевої решітки з бетону спричиняє розширення горішньої частини бортів лотока. В будь-якому випадку, виконання лотока з поздовжніми обмежуючими виступами з бетону або з вмурованим металевим профілем, а, так само і виконання в тілі бортів лотока прорізів для замка металевої решітки, суттєво ускладнює технологію виготовлення бетонного лотока. Крім того, опора металевої решітки на поздовжні виступи при значних навантаженнях на решітку спричиняє руйнування бетонного лотока Найбільш близький до елементу до щевідвідного каналу, що заявляється, є патент Німеччини №19526985, МПК 7 Е01С 11/22, 13.01.2000р. Елемент дощевідвідного каналу за даним патентом містить дощеприймальний бетонний лотік, в попе 4 речному перерізі має прямокутний профіль зовнішньої поверхні і U-подібний профіль внутрішньої поверхні, що разом утворюють у горішній частині дощеприймального лотока поздовжні бокові борти з горизонтальними опорними поверхнями. Крім цього, елемент містить встановлені на борти дощеприймального лотока дві здійманих П-подібні насадки, виконані з металевого профілю, які по зовнішній поверхні створюють горизонтальну опорну поверхню під металеву решітку. Насадки встановлюються на борти лотоків з зазором і фіксуються заскочками. А на внутрішній поверхні бокових бортів лотока виконано ніші для розміщення упорної пластини замка металевої решітки. Канали можуть стикуватись між собою за принципом: виступ-западина. Даний елемент каналу характеризується складністю виготовлення бетонного лотока з бортами, рівними по товщині і висоті, та з нішами під заскочки насадок і замка. Крім того, даний профіль бетонного лотока, а також незначна опорна поверхня для металевої решітки сприяє швидкому його руйнуванню. В основу винаходу поставлено завдання за рахунок оптимізації геометрії дощеприймального бетонного лотока спростити конструкцію і технологію його виготовлення і підвищити строк експлуатації елементу до щеприймального каналу. Поставлене завдання вирішується тим, що елемент поверхневого дощевідвідного каналу, який містить дощеприймальний бетонний лотік, що має в поперечному перерізі прямокутний профіль зовнішньої поверхні і U-подібний профіль внутрішньої поверхні, які утворюють разом у горішній частині дощеприймального лотока поздовжні бокові борти з горизонтальними опорними поверхнями шириною t, на які опирається металева решітка, причому на одній з торцевих поверхонь дощеприймального лотока виконані виступи, а на іншій торцевій поверхні дощеприймального лотока виконано западини відповідні виступам, згідно з винаходом, бокові борти дощеприймального лотока в горішній частині знаходяться на відстані 4,55,5 t, висота бортів знаходиться в діапазоні 2,5-3,5 t, при цьому в профілі борти по внутрішній поверхні звужені до дна під кутом рівним 9°-12° і радіально спряжені між собою, а мінімальна товщина дна дощеприймального лотока вибрана в діапазоні 0,9-1,1 t, виступи розміщені симетрично по кутах в нижній частині дощеприймального лотока і виконані у вигляді трикутної зрізаної піраміди висотою більше 8 мм, причому прилегла до торцевої поверхні дощеприймального лотока більша основа піраміди виконана у вигляді прямокутного рівнобедреного трикутника, рівні сторони якого мають довжину 1,8-2,5 t, дві бокові грані кожної піраміди знаходяться в одній площині відповідно з боковою зовнішньою поверхнею і зовнішньою поверхнею донної частини дощеприймального лотока, а третя грань піраміди виконана під кутом 35°-50° до торцевої поверхні дощеприймального лотока. Крім того, елемент поверхневого дощевідвідного каналу обладнаний встановленими на борти дощеприймального лотока двома знімними Пподібними насадками, виконаними з металевого профілю, причому основа кожної насадки по внут 5 71055 6 рішній поверхні контактує з опорною горизонталь3, виконаних з металевого профілю, і замок 4 з'єдною поверхнею відповідного борта і по зовнішній нання металевої решітки 2 з дощеприймальним поверхні утворює горизонтальну опорну поверхню бетонним лотоком 1. під металеву решітку, а бокові поздовжні сторони В поперечному перерізі дощеприймальний бенасадки, що взаємодіють, з боковими сторонами тонний лотік 1 має прямокутний профіль зовнішвідповідного борта дощеприймального лотока, ньої поверхні та U-подібний профіль внутрішньої виконані пружними і звужені до відкритого кінця поверхні, разом утворюючи у верхній частині донасадки, при цьому на зовнішній боковій стороні щеприймального лотока 1 поздовжні бокові борти кожної насадки виконано поздовжній вертикальний 5 з горизонтальними опорними поверхнями 6 шивиступ висотою не більше товщини металевої рериною t. На одній з торцевих поверхонь дощепшітки. риймального лотока 1 виконані виступи 7, а на Крім того, металева решітка виконана з двох іншій торцевій поверхні дощеприймального лотока спряжених між собою секцій. виконані западини 8 відповідні виступам 7. Крім того, металева решітка по внутрішній поДля спрощення технології виготовлення доверхні виконана з горизонтальними опорними пощеприймального бетонного лотока методом лиття верхнями, що взаємодіють з опорною поверхнею і забезпечення йому заданих міцнісних властивосвідповідного борта або з горизонтальною опорною тей при оптимальних розмірах, він має наступну поверхнею насадки, а на внутрішній поверхні мегеометрію профілю. Бокові борти 5 дощеприйматалевої решітки виконані два поздовжніх обмежульного лотока 1 у верхній частині знаходяться вальних виступи, які взаємодіють з відповідною один від одного на відстані 4,5-5,5 t, висота бортів внутрішньою стороною борта дощеприймального 5 вибрана з діапазону 2,5-3,5 t, при цьому в профілотока або внутрішньою боковою стороною насадлі борти 5 по внутрішній поверхні звужені до дна ки. під кутом 9°-12° і спряжені між собою по радіусу R, Крім того, елемент обладнано замком з'єднана мінімальна товщина дна 9 дощеприймального ня металевої решітки з дощеприймальним лотолотока 1 вибрана з діапазону 0,9-1,11. ком, який містить, наприклад, розташовану всереВиступи 7 на бетонному дощеприймальному дині дощеприймального лотока опорну лотоку 1 розміщені симетрично по кутах в нижній пластину з різьбовим отвором, пружну випуклу частині його торця і виконані у вигляді трикутної пластину з отвором, розташовану між металевою зрізаної піраміди висотою рівній або більше 8 мм. решіткою і опорною пластиною з можливістю взаПрилегла до торцевої поверхні дощеприймального ємодії її торців з внутрішньою боковою поверхнею лотока 1 більша основа піраміди виконана у вибортів дощеприймального лотока, і стяжний болт гляді прямокутного рівнобедреного трикутника, чи гвинт, що опирається на металеву решітку і рівні сторони якого мають довжину 1,8-2,5 t. При взаємодіє по різьбі з опорною пластиною. цьому дві бокові грані кожної піраміди лежать в Зазначена геометрія дощеприймального беодній площині відповідно з боковою зовнішньою тонного лотока вирішує завдання спрощення техповерхнею донної частини дощеприймального нології його виготовлення. Крім цього, винахід добетонного лотока 1, а третя грань піраміди нахизволяє підвищити строк експлуатації елементу лена до торцевої поверхні дощеприймального дощеприймального каналу при оптимальній геобетонного лотока під кутом 35°-50°. метрії, розмірах бетонного лотока і простоті консКонкретний розмір ширини t горизонтальних трукції всього елементу дощеприймального канаопорних поверхонь 6 поздовжніх бокових бортів 5 лу. дощеприймального лотока 1 обирається з врахуУ порівнянні з відомими дощевідвідними канаванням міцнісних властивостей бетону і на праклами елемент за своєю конструктивною простотою тиці складає 15-30 мм. Довжина L бетонного лотомає підвищені міцнісні властивості, в тому ка 1 може бути різною. Оптимально числі і за рахунок збільшення опорної поверхні для рекомендована довжина L бетонного лотоку 1 рівметалевої решітки, що дозволяє витримувати йона 40-60 t. В даному випадку його обладнують му великі питомі навантаження. двома секціями металевої решітки 2. Для формуНа Фіг.1 подано загальний вигляд в аксономевання дощеприймального каналу складного протрії конструкції елементу поверхневого дощевідвіфілю довжина L бетонного лотока 1 у два рази дного каналу в розібраному вигляді; менша і дорівнює 20-30 t. В цьому випадку бетонНа Фіг.2 - те саме в зібраному вигляді; ний лотік обладнують однією секцією металевої На Фіг.3 - вигляд зверху до щеприймального решітки 2. бетонного лотока; Знімні П-подібні насадки 3 встановлюються з На Фіг.4 подано вигляд А Фі г.3; натягом на бокові борти 5 дощеприймального беНа Фіг.5 подано розріз В-В бетонного лотока в тонного лотока 1, при цьому основа кожного борта зоні виступ у на Фіг.4; 3 по внутрішній поверхні контактує з опорною гоНа Фіг. 6 - поперечний переріз дощевідвідного ризонтальною поверхнею 6 відповідного бокового каналу в зібраному вигляді з використанням насаборта 5 і по зовнішній поверхні утворює горизондок з металевого профілю; тальну опорну поверхню під металеву решітку 2. На Фіг.7 - поперечний переріз дощевідвідного Бокові поздовжні сторони 10 насадки 3, взаємодіканалу в зібраному вигляді без використання наючі з боковими сторонами борта дощеприймальсадок з металевого профілю в зоні замка. ного лотока, виконані пружними і у ви хідному поЕлемент поверхневого дощевідвідного каналу ложенні звужені до відкритого кінця насадки, містить дощеприймальний бетонний лотік 1, секції наприклад, під кутом, рівним 3°-5°. При цьому на металевої решітки 2, дві знімні П-подібних насадки зовнішній боковій стороні кожної насадки 3 вико 7 71055 8 нано поздовжній вертикальний виступ 11 висотою западина". Виконання виступу з нахилом його гране більше товщини металевої решітки. ні дозволяють вирівняти опорні поверхні 6 бокових Металеву решітку 2 по внутрішній поверхні ребортів 5 прилеглих дощеприймальних бетонних комендовано виконувати з горизонтальними опорлотоків 1 по одній поверхні із збереженням опори ними поверхнями, взаємодіючими з опорною поодного лотока з іншим. Далі по боках бетонних верхнею 6 відповідного бокового борта 5 або з лотоків 1 укладають бетонний стягач, формуючи горизонтальною опорною поверхнею насадки 3. так званий "бетонний перстень". Його ширина та На внутрішній поверхні металевої решітки 2 може висота по боках бетонних лотоків 1 визначає пибути виконано два поздовжніх обмежуючих вистутоме навантаження, яке витримує дощевідвідний пи 12, що взаємодіють з відповідною внутрішньою канал. стороною бокового борта 5 дощеприймального У відповідності до побажань замовника попебетонного лотоку 1 або внутрішньою боковою сторедньо на бокові борти 5 дощеприймального бероною насадки 3. тонного лотока 1 можуть бути встановлені з натяЗамок 4 з’єднання кожної секції металевої регом здіймані П-подібні насадки 3, які суттєво шітки 2 з дощеприймальним бетонним лотоком 1 продовжують строк експлуатації дощевідвідного містить, наприклад, опорну пластину 13 з різьбоканалу. Дані насадки можуть бути встановлені і в вим отвором 14, розміщену всередині дощеприйбудь-який інший час експлуатації дощевідвідного мального бетонного лотом 1, пружну опуклу пласканалу, наприклад, для відновлення несучих властину 15 з отвором 16, розміщену між металевою тивостей бокових бортів 5 при частковому зруйнурешіткою 2 і опорною пластиною 13, і стяжний ванні його опорних поверхонь 6. болт (або гвинт) 17, що опирається на металеву На металеву решітку 2 встановлюють замок 4 решітку 2 і взаємодіє по різьбі 14 з опорною пласбез деформації пружної пластини 15. Далі метатиною 13. Пружна опукла пластина 15 має можлилеву решітку 2 з замком 4 встановлюють на опорні вість взаємодіяти своїми торцями з внутрішньою поверхні 6 бокових бортів або П-подібної насадки боковою поверхнею бортів дощеприймального 3. Закручуючи гвинт 17 в опорну пластину 13, здійбетонного лотока 1 і зафіксована від провертання снюють деформування пружної пластини 15, яка відносно опорної пластини 13. своїми торцями впирається в бокові борти 5 доЗбирання дощевідвідного каналу здійснюється щевідвідного бетонного лотока 1, надійно фіксуюнаступним чином. В попередньо виритій траншеї чи на ньому металеву решітку 2. по її дну формують під заданим нахилом бетонну В процесі експлуатації поверхневого дощевідоснову, на яку укладають дощеприймальні бетонні відного каналу дощова вода вільно потрапляє челотоки 1 таким чином, що вони стикуються торцерез прорізі решітки 2 в бетонний лоток 1 і відвовими поверхнями за принципом "виступ диться в каналізацію або іншу збиральну ємкість. 9 Комп’ютерна в ерстка А. Крулевский 71055 Підписне 10 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
