Елемент насадки тепломасообмінного апарата

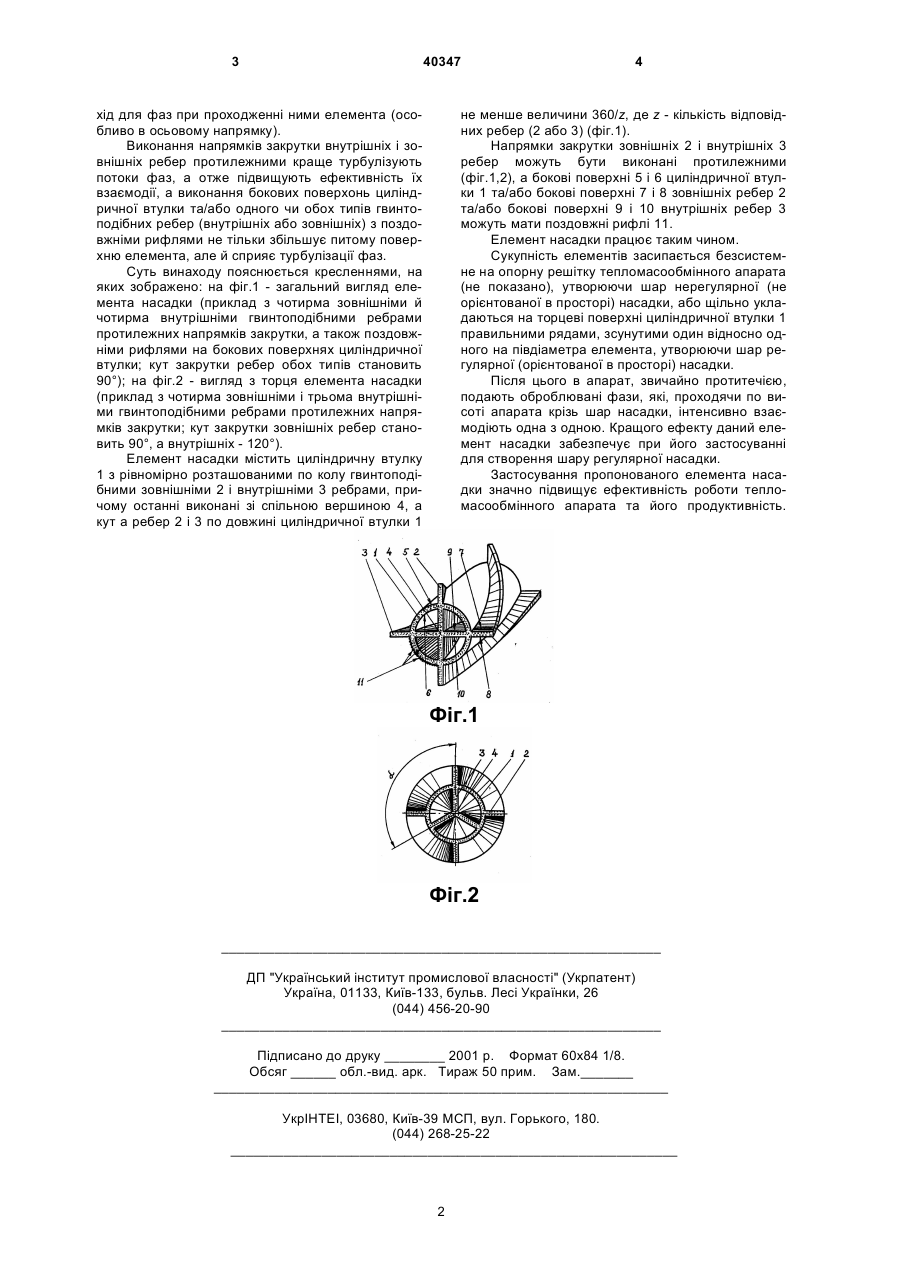

1. Елемент насадки тепломасообмінного апарата, що містить циліндричну втулку з рівномірно розташованими по колу внутрішніми й зовнішніми ребрами, причому внутрішні ребра виконані гвинтоподібними із спільною вершиною, який 3 40347 хід для фаз при проходженні ними елемента (особливо в осьовому напрямку). Виконання напрямків закрутки внутрішніх і зовнішніх ребер протилежними краще турбулізують потоки фаз, а отже підвищують ефективність їх взаємодії, а виконання бокових поверхонь циліндричної втулки та/або одного чи обох типів гвинтоподібних ребер (внутрішніх або зовнішніх) з поздовжніми рифлями не тільки збільшує питому поверхню елемента, але й сприяє турбулізації фаз. Суть винаходу пояснюється кресленнями, на яких зображено: на фіг.1 - загальний вигляд елемента насадки (приклад з чотирма зовнішніми й чотирма внутрішніми гвинтоподібними ребрами протилежних напрямків закрутки, а також поздовжніми рифлями на бокових поверхнях циліндричної втулки; кут закрутки ребер обох типів становить 90°); на фіг.2 - вигляд з торця елемента насадки (приклад з чотирма зовнішніми і трьома внутрішніми гвинтоподібними ребрами протилежних напрямків закрутки; кут закрутки зовнішніх ребер становить 90°, а внутрішніх - 120°). Елемент насадки містить циліндричну втулку 1 з рівномірно розташованими по колу гвинтоподібними зовнішніми 2 і внутрішніми 3 ребрами, причому останні виконані зі спільною вершиною 4, а кут а ребер 2 і 3 по довжині циліндричної втулки 1 4 не менше величини 360/z, де z - кількість відповідних ребер (2 або 3) (фіг.1). Напрямки закрутки зовнішніх 2 і внутрішніх 3 ребер можуть бути виконані протилежними (фіг.1,2), а бокові поверхні 5 і 6 циліндричної втулки 1 та/або бокові поверхні 7 і 8 зовнішніх ребер 2 та/або бокові поверхні 9 і 10 внутрішніх ребер 3 можуть мати поздовжні рифлі 11. Елемент насадки працює таким чином. Сукупність елементів засипається безсистемне на опорну решітку тепломасообмінного апарата (не показано), утворюючи шар нерегулярної (не орієнтованої в просторі) насадки, або щільно укладаються на торцеві поверхні циліндричної втулки 1 правильними рядами, зсунутими один відносно одного на півдіаметра елемента, утворюючи шар регулярної (орієнтованої в просторі) насадки. Після цього в апарат, звичайно протитечією, подають оброблювані фази, які, проходячи по висоті апарата крізь шар насадки, інтенсивно взаємодіють одна з одною. Кращого ефекту даний елемент насадки забезпечує при його застосуванні для створення шару регулярної насадки. Застосування пропонованого елемента насадки значно підвищує ефективність роботи тепломасообмінного апарата та його продуктивність. Фіг.1 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 456-20-90 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
