Система підготовки даних до стрільби з використанням літаючої платформи як спостережного пункту

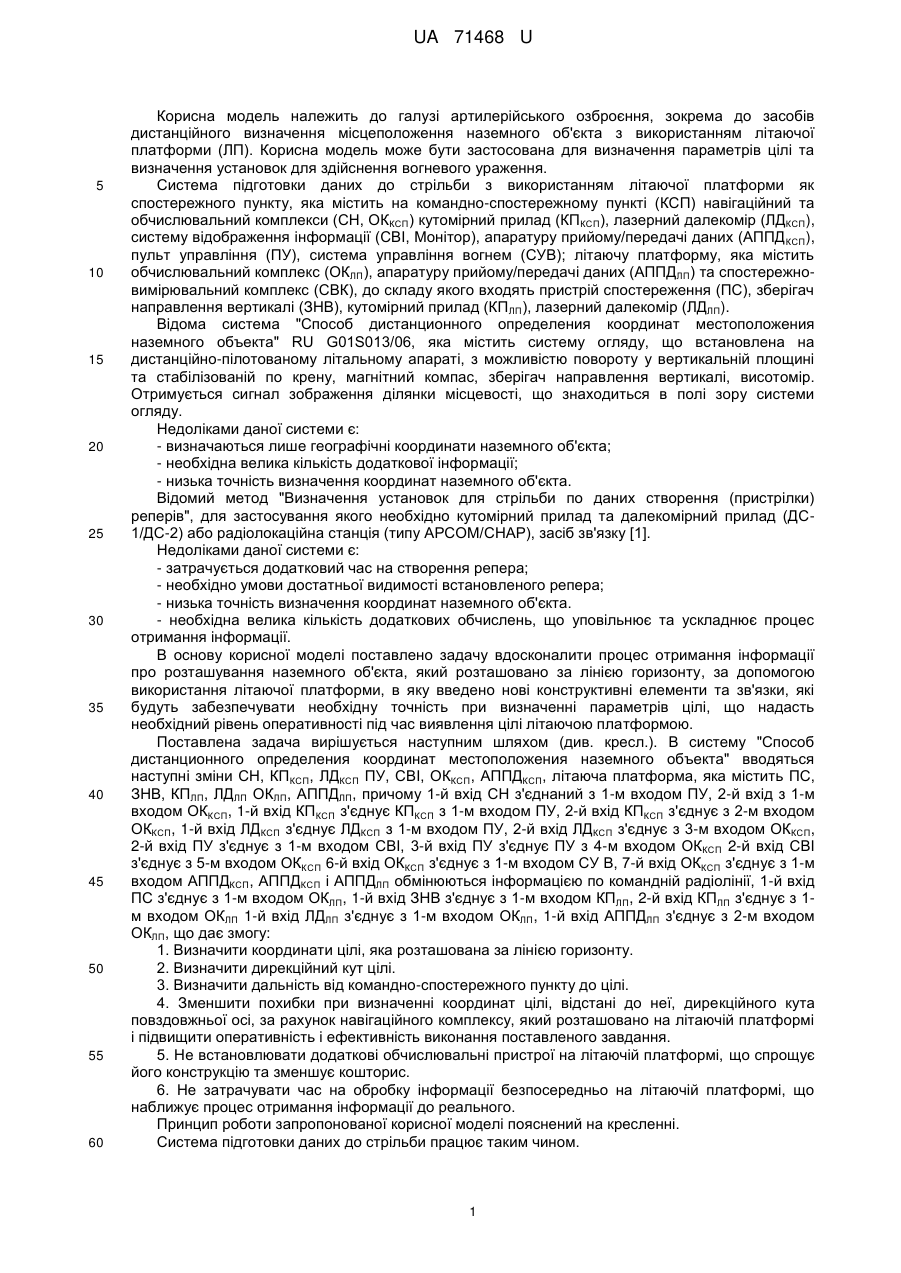

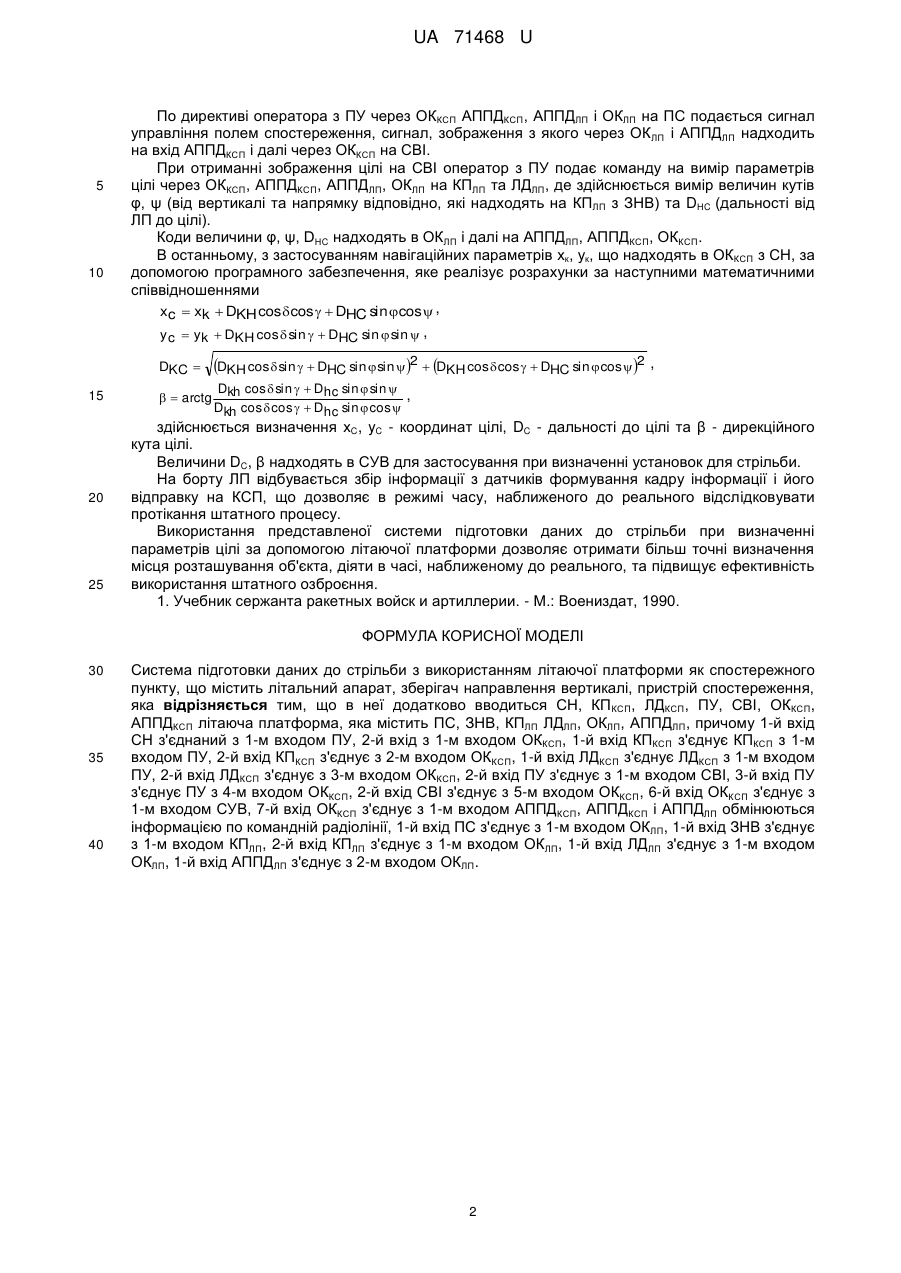

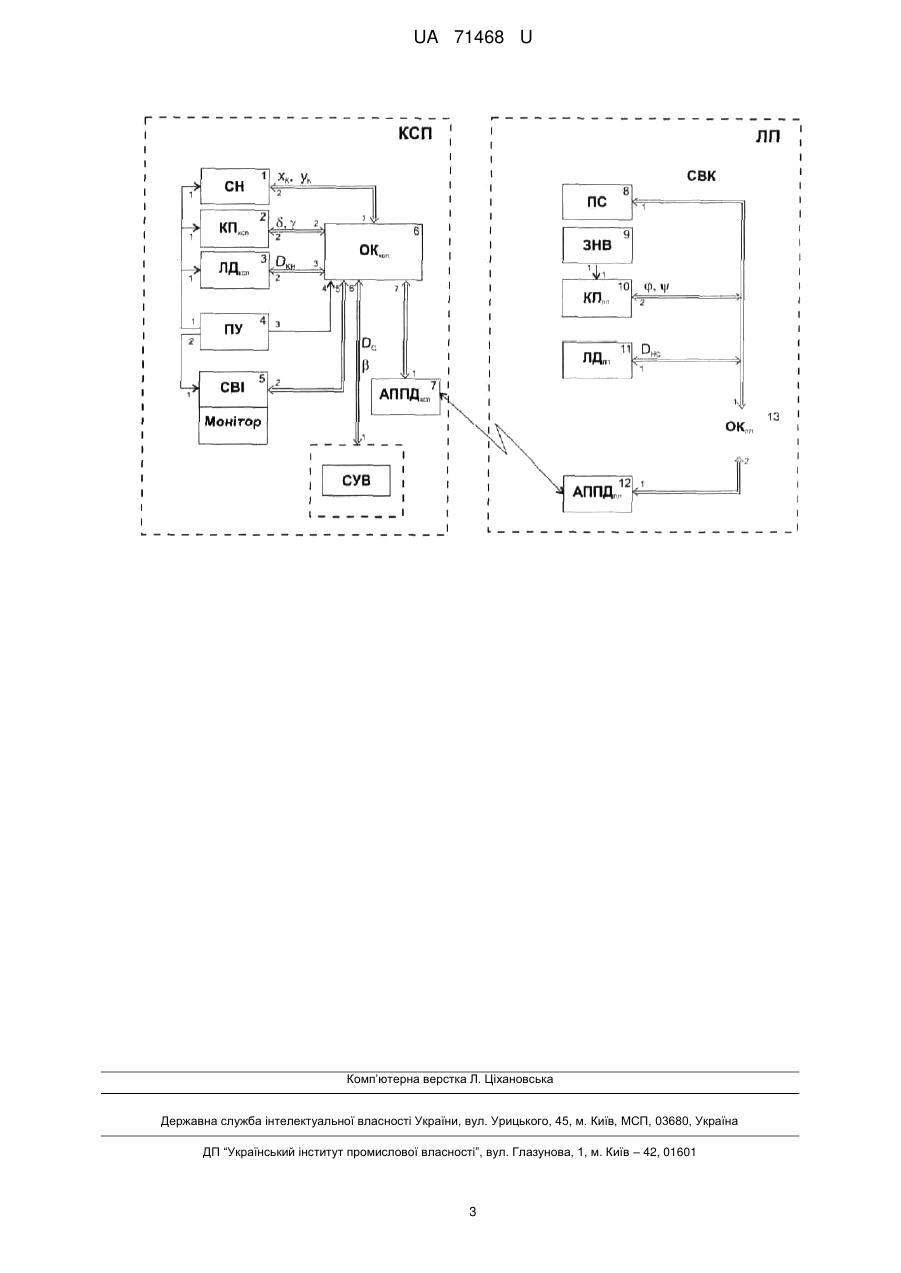

Реферат: Система підготовки даних до стрільби з використанням літаючої платформи як спостережного пункту містить літальний апарат, зберігач направлення вертикалі, пристрій спостереження. Додатково вводиться СН, КПКСП, ЛДКСП, ПУ, СВІ, ОККСП, АППДКСП літаюча платформа, яка містить ПС, ЗНВ, КПЛП ЛДЛП, ОКЛП, АППДЛП. UA 71468 U (54) СИСТЕМА ПІДГОТОВКИ ДАНИХ ДО СТРІЛЬБИ З ВИКОРИСТАННЯМ ЛІТАЮЧОЇ ПЛАТФОРМИ ЯК СПОСТЕРЕЖНОГО ПУНКТУ UA 71468 U UA 71468 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі артилерійського озброєння, зокрема до засобів дистанційного визначення місцеположення наземного об'єкта з використанням літаючої платформи (ЛП). Корисна модель може бути застосована для визначення параметрів цілі та визначення установок для здійснення вогневого ураження. Система підготовки даних до стрільби з використанням літаючої платформи як спостережного пункту, яка містить на командно-спостережному пункті (КСП) навігаційний та обчислювальний комплекси (СН, ОККСП) кутомірний прилад (КПКСП), лазерний далекомір (ЛДКСП), систему відображення інформації (СВІ, Монітор), апаратуру прийому/передачі даних (АППД КСП), пульт управління (ПУ), система управління вогнем (СУВ); літаючу платформу, яка містить обчислювальний комплекс (ОКЛП), апаратуру прийому/передачі даних (АППДЛП) та спостережновимірювальний комплекс (СВК), до складу якого входять пристрій спостереження (ПС), зберігач направлення вертикалі (ЗНВ), кутомірний прилад (КПЛП), лазерний далекомір (ЛДЛП). Відома система "Способ дистанционного определения координат местоположения наземного объекта" RU G01S013/06, яка містить систему огляду, що встановлена на дистанційно-пілотованому літальному апараті, з можливістю повороту у вертикальній площині та стабілізованій по крену, магнітний компас, зберігач направлення вертикалі, висотомір. Отримується сигнал зображення ділянки місцевості, що знаходиться в полі зору системи огляду. Недоліками даної системи є: - визначаються лише географічні координати наземного об'єкта; - необхідна велика кількість додаткової інформації; - низька точність визначення координат наземного об'єкта. Відомий метод "Визначення установок для стрільби по даних створення (пристрілки) реперів", для застосування якого необхідно кутомірний прилад та далекомірний прилад (ДС1/ДС-2) або радіолокаційна станція (типу АРСОМ/СНАР), засіб зв'язку [1]. Недоліками даної системи є: - затрачується додатковий час на створення репера; - необхідно умови достатньої видимості встановленого репера; - низька точність визначення координат наземного об'єкта. - необхідна велика кількість додаткових обчислень, що уповільнює та ускладнює процес отримання інформації. В основу корисної моделі поставлено задачу вдосконалити процес отримання інформації про розташування наземного об'єкта, який розташовано за лінією горизонту, за допомогою використання літаючої платформи, в яку введено нові конструктивні елементи та зв'язки, які будуть забезпечувати необхідну точність при визначенні параметрів цілі, що надасть необхідний рівень оперативності під час виявлення цілі літаючою платформою. Поставлена задача вирішується наступним шляхом (див. кресл.). В систему "Способ дистанционного определения координат местоположения наземного объекта" вводяться наступні зміни СН, КПКСП, ЛДКСП ПУ, СВІ, ОККСП, АППДКСП, літаюча платформа, яка містить ПС, ЗНВ, КПЛП, ЛДЛП ОКЛП, АППДЛП, причому 1-й вхід СН з'єднаний з 1-м входом ПУ, 2-й вхід з 1-м входом ОККСП, 1-й вхід КПКСП з'єднує КПКСП з 1-м входом ПУ, 2-й вхід КПКСП з'єднує з 2-м входом ОККСП, 1-й вхід ЛДКСП з'єднує ЛДКСП з 1-м входом ПУ, 2-й вхід ЛДКСП з'єднує з 3-м входом ОККСП, 2-й вхід ПУ з'єднує з 1-м входом СВІ, 3-й вхід ПУ з'єднує ПУ з 4-м входом ОККСП 2-й вхід СВІ з'єднує з 5-м входом ОККСП 6-й вхід ОККСП з'єднує з 1-м входом СУ В, 7-й вхід ОККСП з'єднує з 1-м входом АППДКСП, АППДКСП і АППДЛП обмінюються інформацією по командній радіолінії, 1-й вхід ПС з'єднує з 1-м входом ОКЛП, 1-й вхід ЗНВ з'єднує з 1-м входом КПЛП, 2-й вхід КПЛП з'єднує з 1м входом ОКЛП 1-й вхід ЛДЛП з'єднує з 1-м входом ОКЛП, 1-й вхід АППДЛП з'єднує з 2-м входом ОКЛП, що дає змогу: 1. Визначити координати цілі, яка розташована за лінією горизонту. 2. Визначити дирекційний кут цілі. 3. Визначити дальність від командно-спостережного пункту до цілі. 4. Зменшити похибки при визначенні координат цілі, відстані до неї, дирекційного кута повздовжньої осі, за рахунок навігаційного комплексу, який розташовано на літаючій платформі і підвищити оперативність і ефективність виконання поставленого завдання. 5. Не встановлювати додаткові обчислювальні пристрої на літаючій платформі, що спрощує його конструкцію та зменшує кошторис. 6. Не затрачувати час на обробку інформації безпосередньо на літаючій платформі, що наближує процес отримання інформації до реального. Принцип роботи запропонованої корисної моделі пояснений на кресленні. Система підготовки даних до стрільби працює таким чином. 1 UA 71468 U 5 10 По директиві оператора з ПУ через ОККСП АППДКСП, АППДЛП і ОКЛП на ПС подається сигнал управління полем спостереження, сигнал, зображення з якого через ОК ЛП і АППДЛП надходить на вхід АППДКСП і далі через ОККСП на СВІ. При отриманні зображення цілі на СВІ оператор з ПУ подає команду на вимір параметрів цілі через ОККСП, АППДКСП, АППДЛП, ОКЛП на КПЛП та ЛДЛП, де здійснюється вимір величин кутів φ, ψ (від вертикалі та напрямку відповідно, які надходять на КПЛП з ЗНВ) та DHC (дальності від ЛП до цілі). Коди величини φ, ψ, DHC надходять в ОКЛП і далі на АППДЛП, АППДКСП, ОККСП. В останньому, з застосуванням навігаційних параметрів хк, ук, що надходять в ОККСП з СН, за допомогою програмного забезпечення, яке реалізує розрахунки за наступними математичними співвідношеннями xc  xk  DKH cos  cos   DHC sin  cos  , yc  yk  DKH cos  sin   DHC sin  sin  , DKC  15 20 25 DKH cos  sin   DHC sin  sin 2  DKH cos  cos   DHC sin  cos 2 ,   arctg Dkh cos  sin   Dhc sin  sin  , Dkh cos  cos   Dhc sin  cos  здійснюється визначення хC, yC - координат цілі, DC - дальності до цілі та β - дирекційного кута цілі. Величини DC, β надходять в СУВ для застосування при визначенні установок для стрільби. На борту ЛП відбувається збір інформації з датчиків формування кадру інформації і його відправку на КСП, що дозволяє в режимі часу, наближеного до реального відслідковувати протікання штатного процесу. Використання представленої системи підготовки даних до стрільби при визначенні параметрів цілі за допомогою літаючої платформи дозволяє отримати більш точні визначення місця розташування об'єкта, діяти в часі, наближеному до реального, та підвищує ефективність використання штатного озброєння. 1. Учебник сержанта ракетных войск и артиллерии. - М.: Воениздат, 1990. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Система підготовки даних до стрільби з використанням літаючої платформи як спостережного пункту, що містить літальний апарат, зберігач направлення вертикалі, пристрій спостереження, яка відрізняється тим, що в неї додатково вводиться СН, КП КСП, ЛДКСП, ПУ, СВІ, ОККСП, АППДКСП літаюча платформа, яка містить ПС, ЗНВ, КПЛП ЛДЛП, ОКЛП, АППДЛП, причому 1-й вхід СН з'єднаний з 1-м входом ПУ, 2-й вхід з 1-м входом ОККСП, 1-й вхід КПКСП з'єднує КПКСП з 1-м входом ПУ, 2-й вхід КПКСП з'єднує з 2-м входом ОККСП, 1-й вхід ЛДКСП з'єднує ЛДКСП з 1-м входом ПУ, 2-й вхід ЛДКСП з'єднує з 3-м входом ОККСП, 2-й вхід ПУ з'єднує з 1-м входом СВІ, 3-й вхід ПУ з'єднує ПУ з 4-м входом ОККСП, 2-й вхід СВІ з'єднує з 5-м входом ОККСП, 6-й вхід ОККСП з'єднує з 1-м входом СУВ, 7-й вхід ОККСП з'єднує з 1-м входом АППДКСП, АППДКСП і АППДЛП обмінюються інформацією по командній радіолінії, 1-й вхід ПС з'єднує з 1-м входом ОКЛП, 1-й вхід ЗНВ з'єднує з 1-м входом КПЛП, 2-й вхід КПЛП з'єднує з 1-м входом ОКЛП, 1-й вхід ЛДЛП з'єднує з 1-м входом ОКЛП, 1-й вхід АППДЛП з'єднує з 2-м входом ОКЛП. 2 UA 71468 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
