Пристрій локалізації і гасіння полум’я

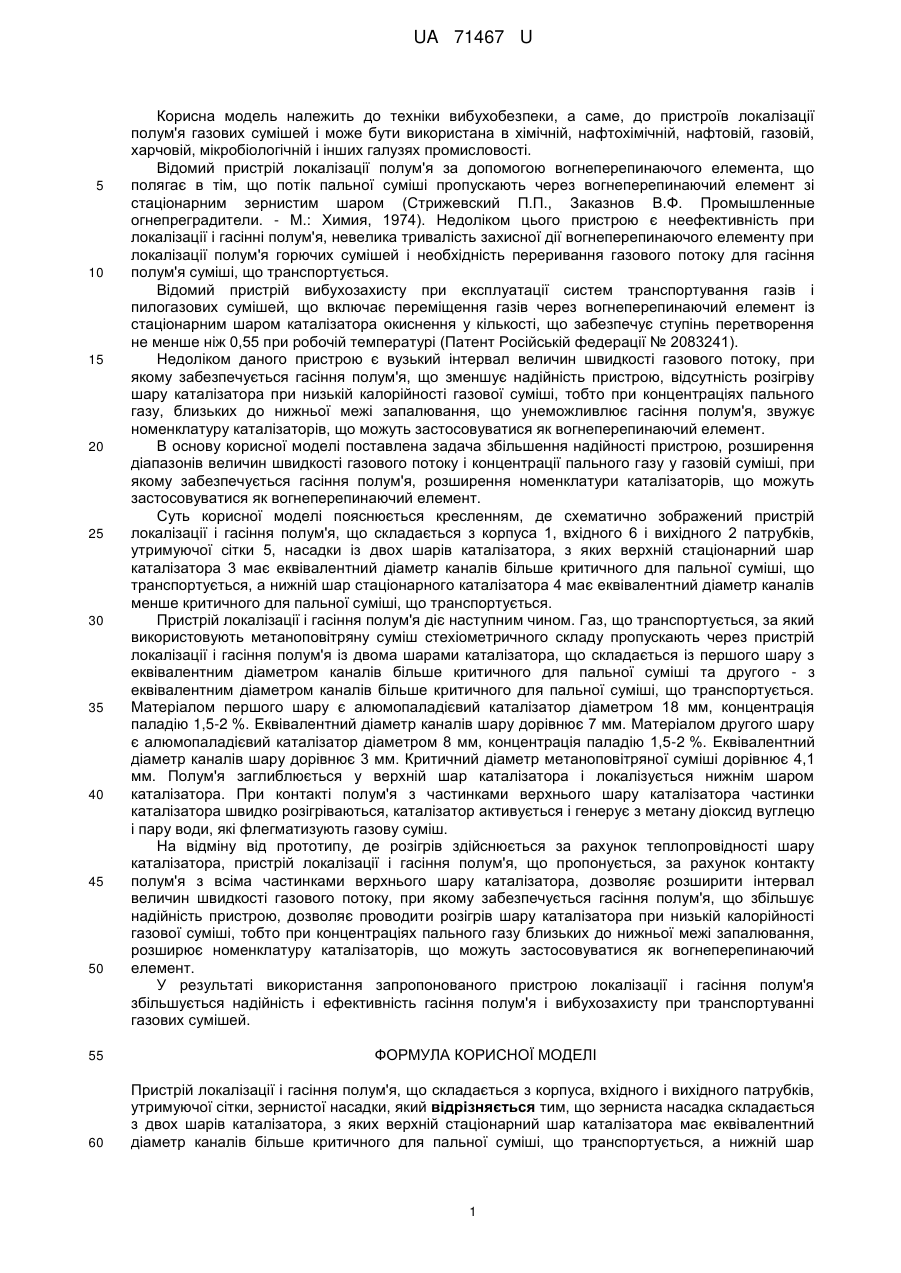

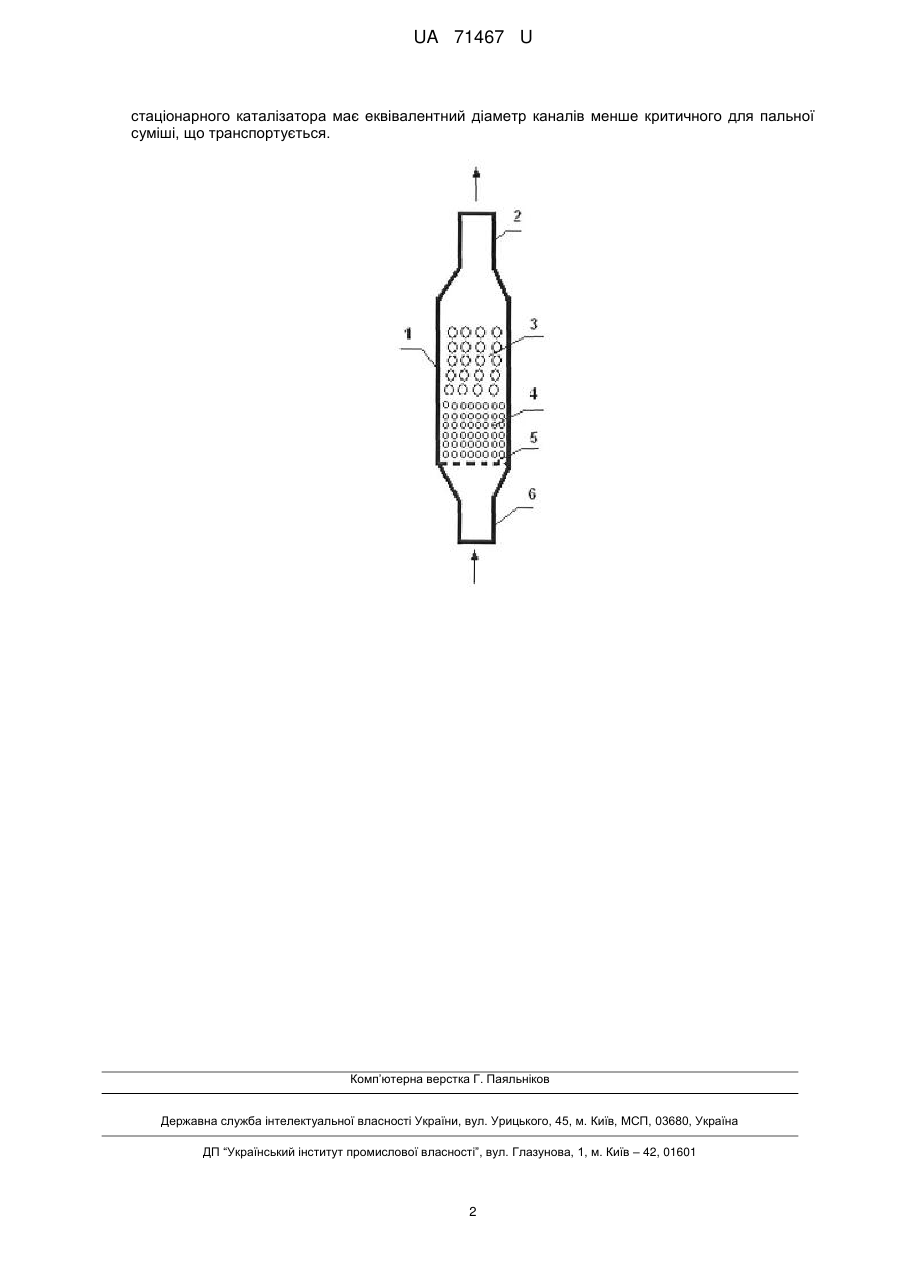

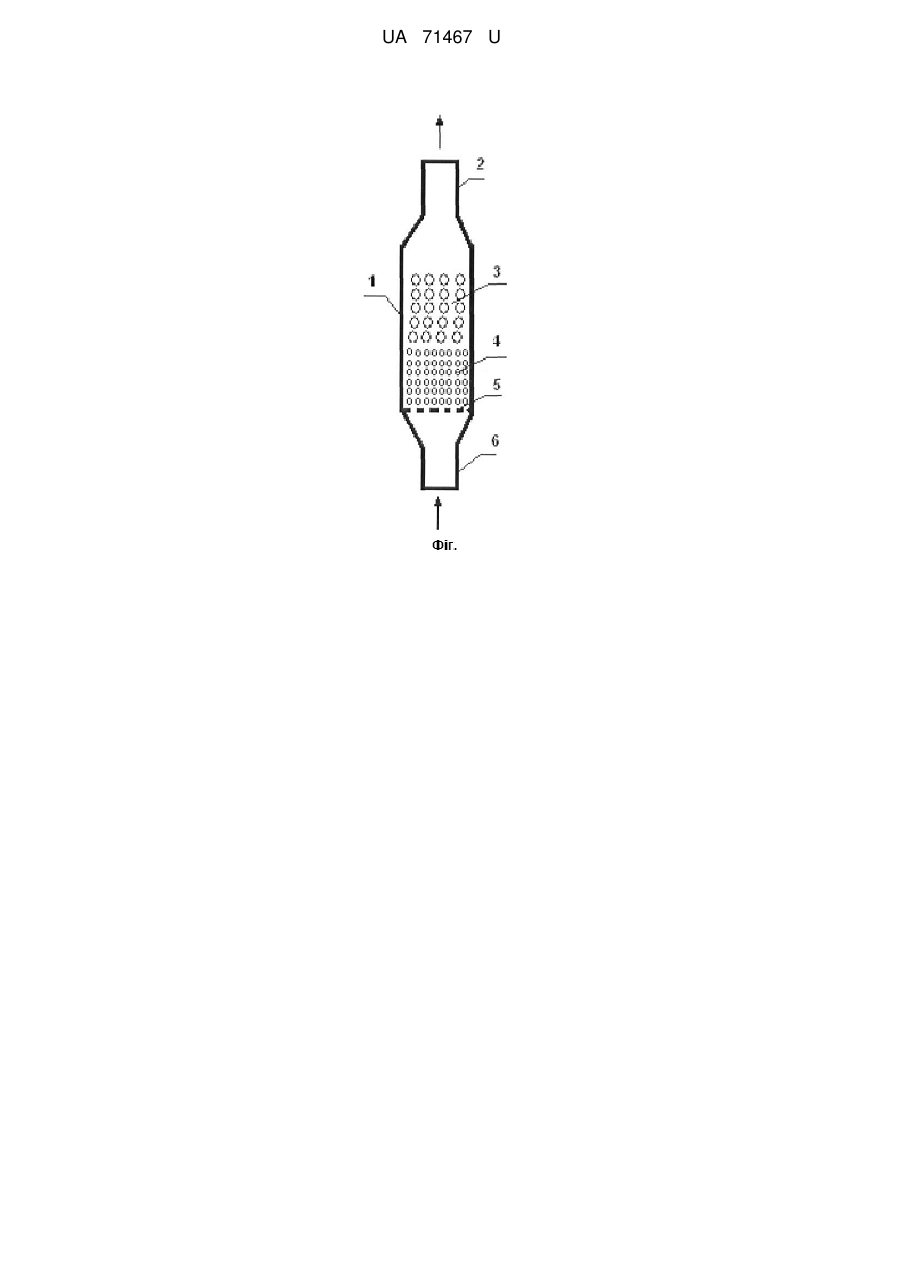

Реферат: Пристрій локалізації і гасіння полум'я складається з корпуса, вхідного і вихідного патрубків, утримуючої сітки, зернистої насадки. Зерниста насадка складається з двох шарів каталізатора, з яких верхній стаціонарний шар каталізатора має еквівалентний діаметр каналів більше критичного для пальної суміші, що транспортується. Нижній шар стаціонарного каталізатора має еквівалентний діаметр каналів менше критичного для пальної суміші, що транспортується. UA 71467 U (54) ПРИСТРІЙ ЛОКАЛІЗАЦІЇ І ГАСІННЯ ПОЛУМ'Я UA 71467 U UA 71467 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки вибухобезпеки, а саме, до пристроїв локалізації полум'я газових сумішей і може бути використана в хімічній, нафтохімічній, нафтовій, газовій, харчовій, мікробіологічній і інших галузях промисловості. Відомий пристрій локалізації полум'я за допомогою вогнеперепинаючого елемента, що полягає в тім, що потік пальної суміші пропускають через вогнеперепинаючий елемент зі стаціонарним зернистим шаром (Стрижевский П.П., Заказнов В.Ф. Промышленные огнепреградители. - М.: Химия, 1974). Недоліком цього пристрою є неефективність при локалізації і гасінні полум'я, невелика тривалість захисної дії вогнеперепинаючого елементу при локалізації полум'я горючих сумішей і необхідність переривання газового потоку для гасіння полум'я суміші, що транспортується. Відомий пристрій вибухозахисту при експлуатації систем транспортування газів і пилогазових сумішей, що включає переміщення газів через вогнеперепинаючий елемент із стаціонарним шаром каталізатора окиснення у кількості, що забезпечує ступінь перетворення не менше ніж 0,55 при робочій температурі (Патент Російській федерації № 2083241). Недоліком даного пристрою є вузький інтервал величин швидкості газового потоку, при якому забезпечується гасіння полум'я, що зменшує надійність пристрою, відсутність розігріву шару каталізатора при низькій калорійності газової суміші, тобто при концентраціях пального газу, близьких до нижньої межі запалювання, що унеможливлює гасіння полум'я, звужує номенклатуру каталізаторів, що можуть застосовуватися як вогнеперепинаючий елемент. В основу корисної моделі поставлена задача збільшення надійності пристрою, розширення діапазонів величин швидкості газового потоку і концентрації пального газу у газовій суміші, при якому забезпечується гасіння полум'я, розширення номенклатури каталізаторів, що можуть застосовуватися як вогнеперепинаючий елемент. Суть корисної моделі пояснюється кресленням, де схематично зображений пристрій локалізації і гасіння полум'я, що складається з корпуса 1, вхідного 6 і вихідного 2 патрубків, утримуючої сітки 5, насадки із двох шарів каталізатора, з яких верхній стаціонарний шар каталізатора 3 має еквівалентний діаметр каналів більше критичного для пальної суміші, що транспортується, а нижній шар стаціонарного каталізатора 4 має еквівалентний діаметр каналів менше критичного для пальної суміші, що транспортується. Пристрій локалізації і гасіння полум'я діє наступним чином. Газ, що транспортується, за який використовують метаноповітряну суміш стехіометричного складу пропускають через пристрій локалізації і гасіння полум'я із двома шарами каталізатора, що складається із першого шару з еквівалентним діаметром каналів більше критичного для пальної суміші та другого - з еквівалентним діаметром каналів більше критичного для пальної суміші, що транспортується. Матеріалом першого шару є алюмопаладієвий каталізатор діаметром 18 мм, концентрація паладію 1,5-2 %. Еквівалентний діаметр каналів шару дорівнює 7 мм. Матеріалом другого шару є алюмопаладієвий каталізатор діаметром 8 мм, концентрація паладію 1,5-2 %. Еквівалентний діаметр каналів шару дорівнює 3 мм. Критичний діаметр метаноповітряної суміші дорівнює 4,1 мм. Полум'я заглиблюється у верхній шар каталізатора і локалізується нижнім шаром каталізатора. При контакті полум'я з частинками верхнього шару каталізатора частинки каталізатора швидко розігріваються, каталізатор активується і генерує з метану діоксид вуглецю і пару води, які флегматизують газову суміш. На відміну від прототипу, де розігрів здійснюється за рахунок теплопровідності шару каталізатора, пристрій локалізації і гасіння полум'я, що пропонується, за рахунок контакту полум'я з всіма частинками верхнього шару каталізатора, дозволяє розширити інтервал величин швидкості газового потоку, при якому забезпечується гасіння полум'я, що збільшує надійність пристрою, дозволяє проводити розігрів шару каталізатора при низькій калорійності газової суміші, тобто при концентраціях пального газу близьких до нижньої межі запалювання, розширює номенклатуру каталізаторів, що можуть застосовуватися як вогнеперепинаючий елемент. У результаті використання запропонованого пристрою локалізації і гасіння полум'я збільшується надійність і ефективність гасіння полум'я і вибухозахисту при транспортуванні газових сумішей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій локалізації і гасіння полум'я, що складається з корпуса, вхідного і вихідного патрубків, утримуючої сітки, зернистої насадки, який відрізняється тим, що зерниста насадка складається з двох шарів каталізатора, з яких верхній стаціонарний шар каталізатора має еквівалентний діаметр каналів більше критичного для пальної суміші, що транспортується, а нижній шар 1 UA 71467 U стаціонарного каталізатора має еквівалентний діаметр каналів менше критичного для пальної суміші, що транспортується. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
