Сталезалізобетонний ригель трапецієвидного профілю

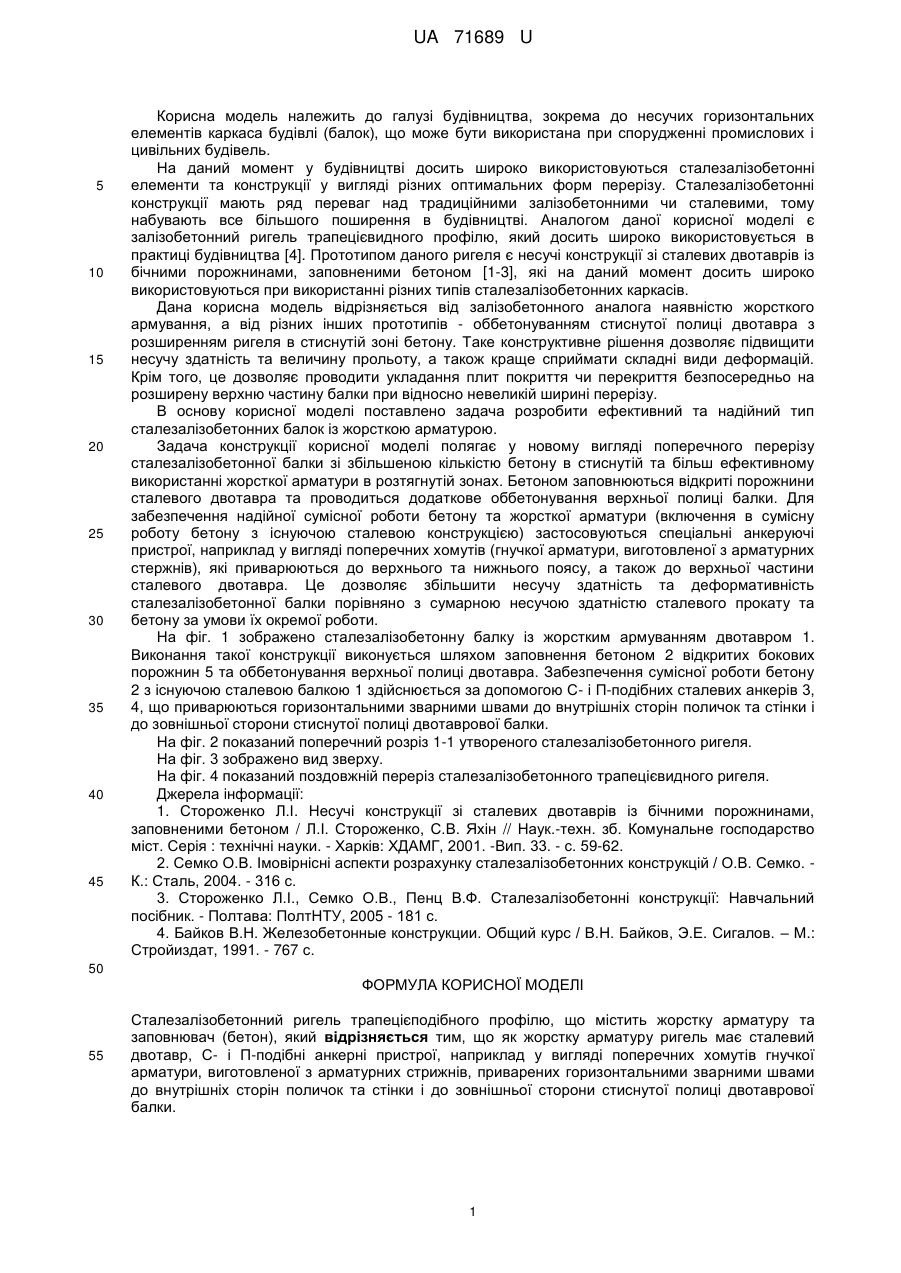

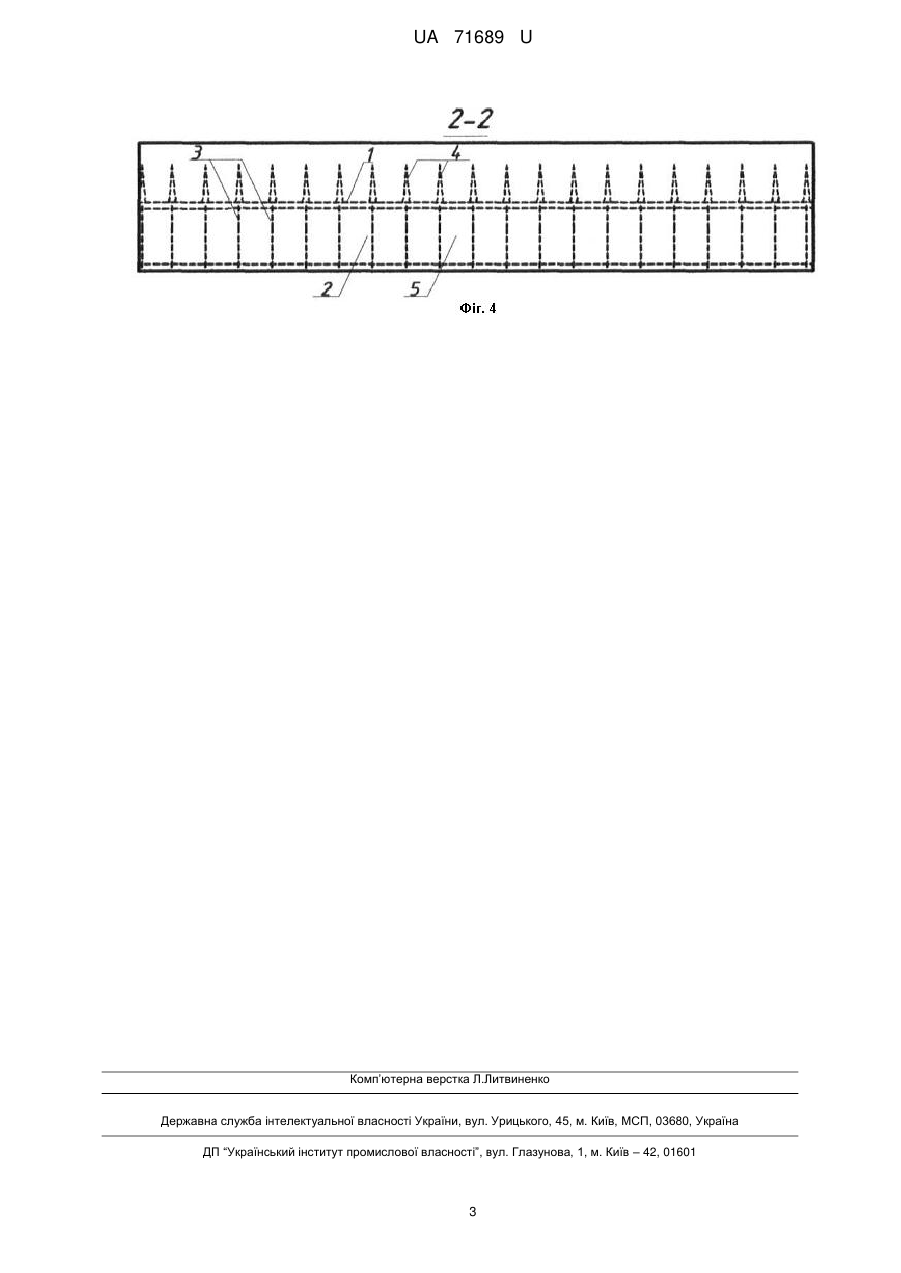

Реферат: Сталезалізобетонний ригель трапецієподібного профілю містить жорстку арматуру та заповнювач (бетон). Жорстка арматура ригель має сталевий двотавр, С- і П-подібні анкерні пристрої у вигляді поперечних хомутів гнучкої арматури. Ригель виготовляють з арматурних стрижнів, приварених горизонтальними зварними швами до внутрішніх сторін поличок та стінки і до зовнішньої сторони стиснутої полиці двотаврової балки. UA 71689 U (54) СТАЛЕЗАЛІЗОБЕТОННИЙ РИГЕЛЬ ТРАПЕЦІЄВИДНОГО ПРОФІЛЮ UA 71689 U UA 71689 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, зокрема до несучих горизонтальних елементів каркаса будівлі (балок), що може бути використана при спорудженні промислових і цивільних будівель. На даний момент у будівництві досить широко використовуються сталезалізобетонні елементи та конструкції у вигляді різних оптимальних форм перерізу. Сталезалізобетонні конструкції мають ряд переваг над традиційними залізобетонними чи сталевими, тому набувають все більшого поширення в будівництві. Аналогом даної корисної моделі є залізобетонний ригель трапецієвидного профілю, який досить широко використовується в практиці будівництва [4]. Прототипом даного ригеля є несучі конструкції зі сталевих двотаврів із бічними порожнинами, заповненими бетоном [1-3], які на даний момент досить широко використовуються при використанні різних типів сталезалізобетонних каркасів. Дана корисна модель відрізняється від залізобетонного аналога наявністю жорсткого армування, а від різних інших прототипів - оббетонуванням стиснутої полиці двотавра з розширенням ригеля в стиснутій зоні бетону. Таке конструктивне рішення дозволяє підвищити несучу здатність та величину прольоту, а також краще сприймати складні види деформацій. Крім того, це дозволяє проводити укладання плит покриття чи перекриття безпосередньо на розширену верхню частину балки при відносно невеликій ширині перерізу. В основу корисної моделі поставлено задача розробити ефективний та надійний тип сталезалізобетонних балок із жорсткою арматурою. Задача конструкції корисної моделі полягає у новому вигляді поперечного перерізу сталезалізобетонної балки зі збільшеною кількістю бетону в стиснутій та більш ефективному використанні жорсткої арматури в розтягнутій зонах. Бетоном заповнюються відкриті порожнини сталевого двотавра та проводиться додаткове оббетонування верхньої полиці балки. Для забезпечення надійної сумісної роботи бетону та жорсткої арматури (включення в сумісну роботу бетону з існуючою сталевою конструкцією) застосовуються спеціальні анкеруючі пристрої, наприклад у вигляді поперечних хомутів (гнучкої арматури, виготовленої з арматурних стержнів), які приварюються до верхнього та нижнього поясу, а також до верхньої частини сталевого двотавра. Це дозволяє збільшити несучу здатність та деформативність сталезалізобетонної балки порівняно з сумарною несучою здатністю сталевого прокату та бетону за умови їх окремої роботи. На фіг. 1 зображено сталезалізобетонну балку із жорстким армуванням двотавром 1. Виконання такої конструкції виконується шляхом заповнення бетоном 2 відкритих бокових порожнин 5 та оббетонування верхньої полиці двотавра. Забезпечення сумісної роботи бетону 2 з існуючою сталевою балкою 1 здійснюється за допомогою С- і П-подібних сталевих анкерів 3, 4, що приварюються горизонтальними зварними швами до внутрішніх сторін поличок та стінки і до зовнішньої сторони стиснутої полиці двотаврової балки. На фіг. 2 показаний поперечний розріз 1-1 утвореного сталезалізобетонного ригеля. На фіг. 3 зображено вид зверху. На фіг. 4 показаний поздовжній переріз сталезалізобетонного трапецієвидного ригеля. Джерела інформації: 1. Стороженко Л.І. Несучі конструкції зі сталевих двотаврів із бічними порожнинами, заповненими бетоном / Л.І. Стороженко, С.В. Яхін // Наук.-техн. зб. Комунальне господарство міст. Серія : технічні науки. - Харків: ХДАМГ, 2001. -Вип. 33. - с. 59-62. 2. Семко О.В. Імовірнісні аспекти розрахунку сталезалізобетонних конструкцій / О.В. Семко. К.: Сталь, 2004. - 316 с. 3. Стороженко Л.І., Семко О.В., Пенц В.Ф. Сталезалізобетонні конструкції: Навчальний посібник. - Полтава: ПолтНТУ, 2005 - 181 с. 4. Байков В.Н. Железобетонные конструкции. Общий курс / В.Н. Байков, Э.Е. Сигалов. – М.: Стройиздат, 1991. - 767 с. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Сталезалізобетонний ригель трапецієподібного профілю, що містить жорстку арматуру та заповнювач (бетон), який відрізняється тим, що як жорстку арматуру ригель має сталевий двотавр, С- і П-подібніанкерні пристрої, наприклад у вигляді поперечних хомутів гнучкої арматури, виготовленої з арматурних стрижнів, приварених горизонтальними зварними швами до внутрішніх сторін поличок та стінки і до зовнішньої сторони стиснутої полиці двотаврової балки. 1 UA 71689 U 2 UA 71689 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
