Друкарський апарат ротаційної друкарської машини

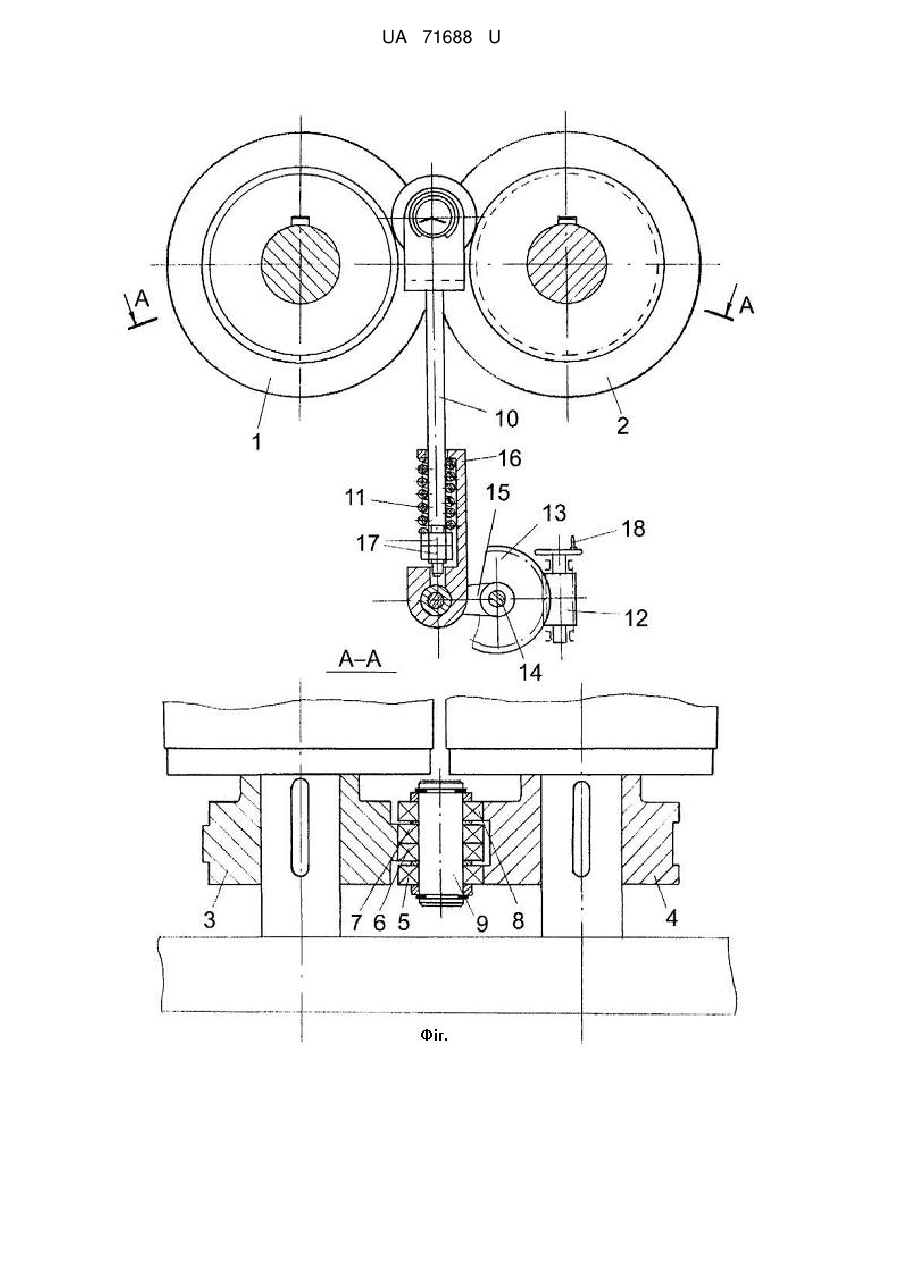

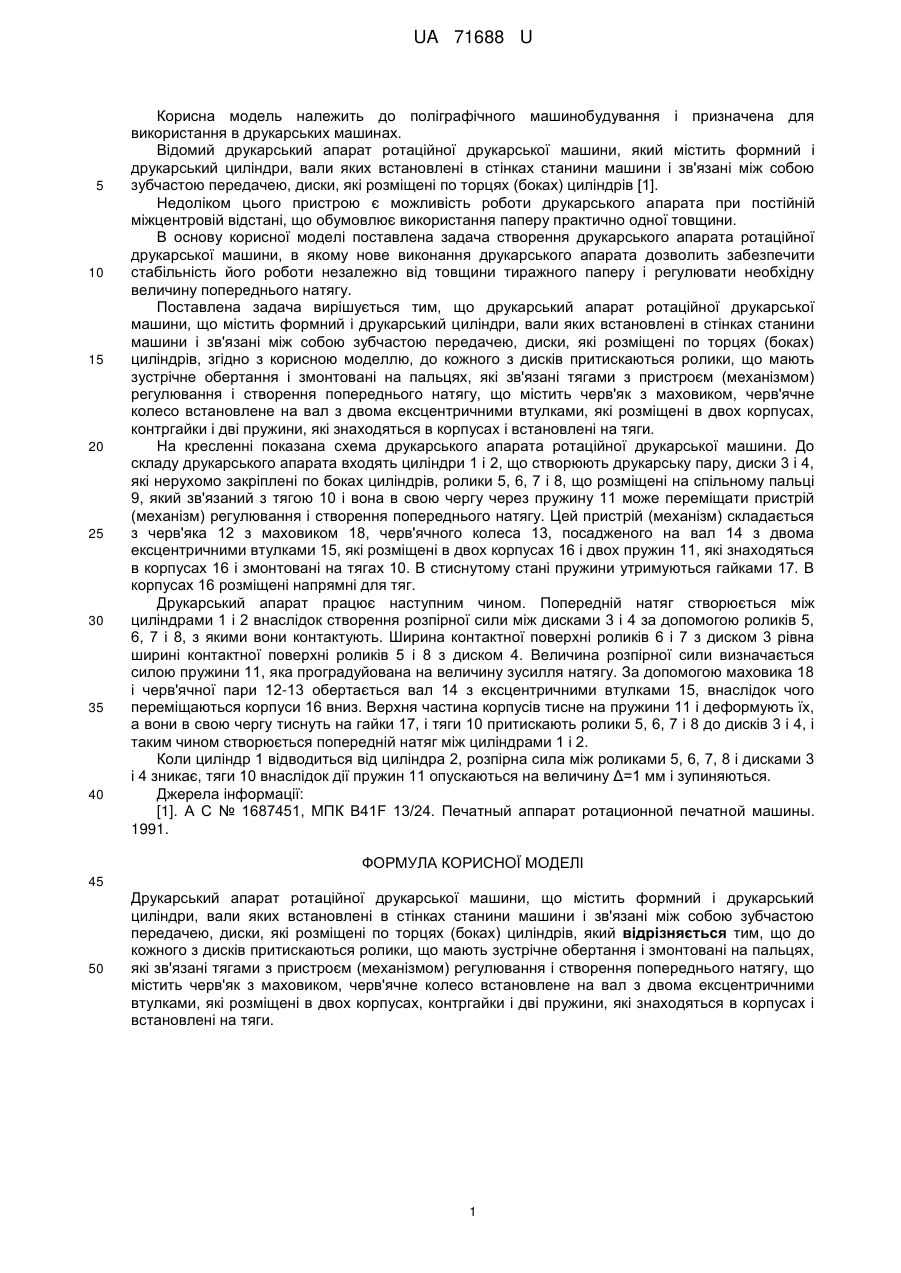

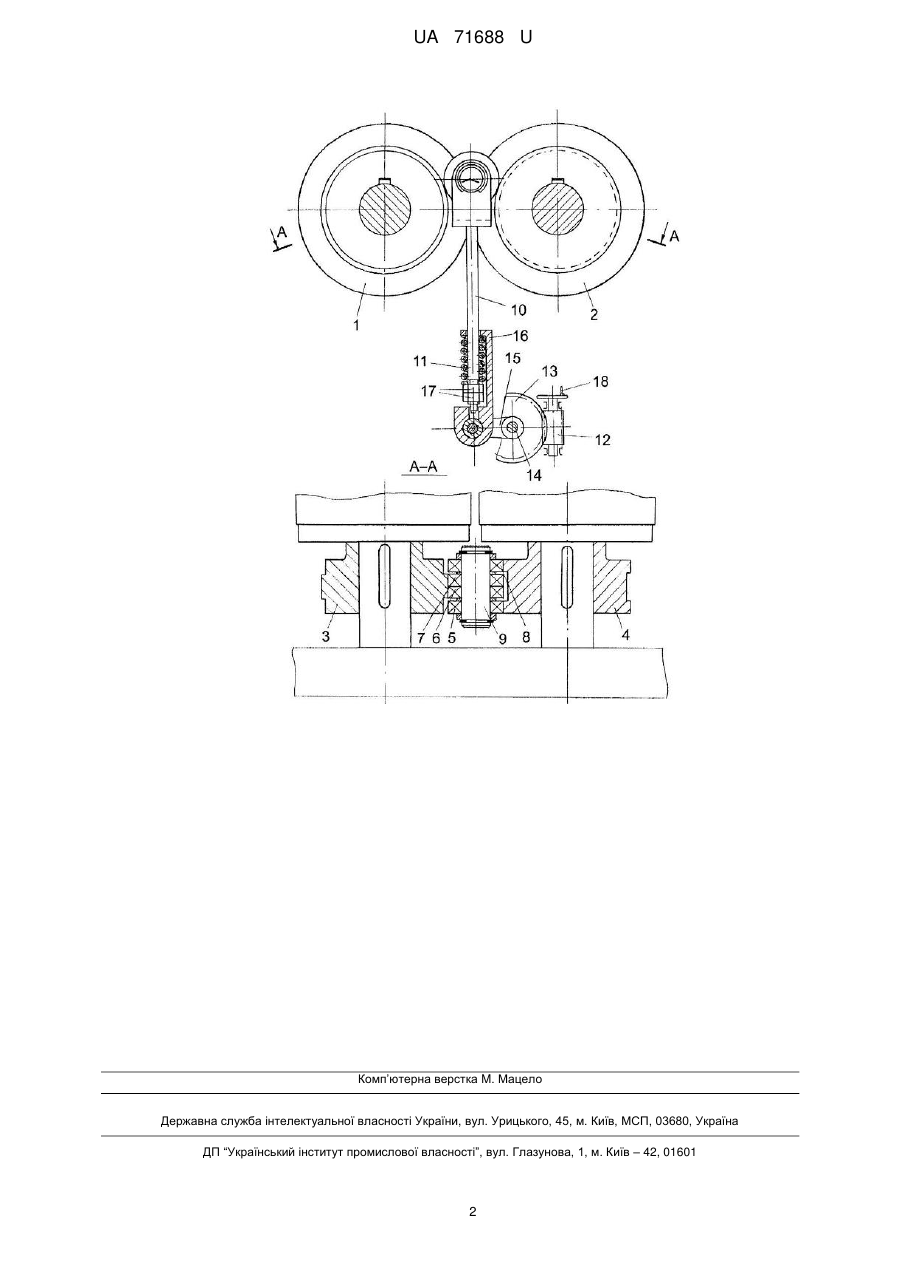

Реферат: UA 71688 U UA 71688 U 5 10 15 20 25 30 35 40 Корисна модель належить до поліграфічного машинобудування і призначена для використання в друкарських машинах. Відомий друкарський апарат ротаційної друкарської машини, який містить формний і друкарський циліндри, вали яких встановлені в стінках станини машини і зв'язані між собою зубчастою передачею, диски, які розміщені по торцях (боках) циліндрів [1]. Недоліком цього пристрою є можливість роботи друкарського апарата при постійній міжцентровій відстані, що обумовлює використання паперу практично одної товщини. В основу корисної моделі поставлена задача створення друкарського апарата ротаційної друкарської машини, в якому нове виконання друкарського апарата дозволить забезпечити стабільність його роботи незалежно від товщини тиражного паперу і регулювати необхідну величину попереднього натягу. Поставлена задача вирішується тим, що друкарський апарат ротаційної друкарської машини, що містить формний і друкарський циліндри, вали яких встановлені в стінках станини машини і зв'язані між собою зубчастою передачею, диски, які розміщені по торцях (боках) циліндрів, згідно з корисною моделлю, до кожного з дисків притискаються ролики, що мають зустрічне обертання і змонтовані на пальцях, які зв'язані тягами з пристроєм (механізмом) регулювання і створення попереднього натягу, що містить черв'як з маховиком, черв'ячне колесо встановлене на вал з двома ексцентричними втулками, які розміщені в двох корпусах, контргайки і дві пружини, які знаходяться в корпусах і встановлені на тяги. На кресленні показана схема друкарського апарата ротаційної друкарської машини. До складу друкарського апарата входять циліндри 1 і 2, що створюють друкарську пару, диски 3 і 4, які нерухомо закріплені по боках циліндрів, ролики 5, 6, 7 і 8, що розміщені на спільному пальці 9, який зв'язаний з тягою 10 і вона в свою чергу через пружину 11 може переміщати пристрій (механізм) регулювання і створення попереднього натягу. Цей пристрій (механізм) складається з черв'яка 12 з маховиком 18, черв'ячного колеса 13, посадженого на вал 14 з двома ексцентричними втулками 15, які розміщені в двох корпусах 16 і двох пружин 11, які знаходяться в корпусах 16 і змонтовані на тягах 10. В стиснутому стані пружини утримуються гайками 17. В корпусах 16 розміщені напрямні для тяг. Друкарський апарат працює наступним чином. Попередній натяг створюється між циліндрами 1 і 2 внаслідок створення розпірної сили між дисками 3 і 4 за допомогою роликів 5, 6, 7 і 8, з якими вони контактують. Ширина контактної поверхні роликів 6 і 7 з диском 3 рівна ширині контактної поверхні роликів 5 і 8 з диском 4. Величина розпірної сили визначається силою пружини 11, яка проградуйована на величину зусилля натягу. За допомогою маховика 18 і черв'ячної пари 12-13 обертається вал 14 з ексцентричними втулками 15, внаслідок чого переміщаються корпуси 16 вниз. Верхня частина корпусів тисне на пружини 11 і деформують їх, а вони в свою чергу тиснуть на гайки 17, і тяги 10 притискають ролики 5, 6, 7 і 8 до дисків 3 і 4, і таким чином створюється попередній натяг між циліндрами 1 і 2. Коли циліндр 1 відводиться від циліндра 2, розпірна сила між роликами 5, 6, 7, 8 і дисками 3 і 4 зникає, тяги 10 внаслідок дії пружин 11 опускаються на величину Δ=1 мм і зупиняються. Джерела інформації: [1]. А С № 1687451, МПК В41F 13/24. Печатный аппарат ротационной печатной машины. 1991. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Друкарський апарат ротаційної друкарської машини, що містить формний і друкарський циліндри, вали яких встановлені в стінках станини машини і зв'язані між собою зубчастою передачею, диски, які розміщені по торцях (боках) циліндрів, який відрізняється тим, що до кожного з дисків притискаються ролики, що мають зустрічне обертання і змонтовані на пальцях, які зв'язані тягами з пристроєм (механізмом) регулювання і створення попереднього натягу, що містить черв'як з маховиком, черв'ячне колесо встановлене на вал з двома ексцентричними втулками, які розміщені в двох корпусах, контргайки і дві пружини, які знаходяться в корпусах і встановлені на тяги. 1 UA 71688 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
