Механізм подачі дров в камеру згоряння касетного теплогенератора

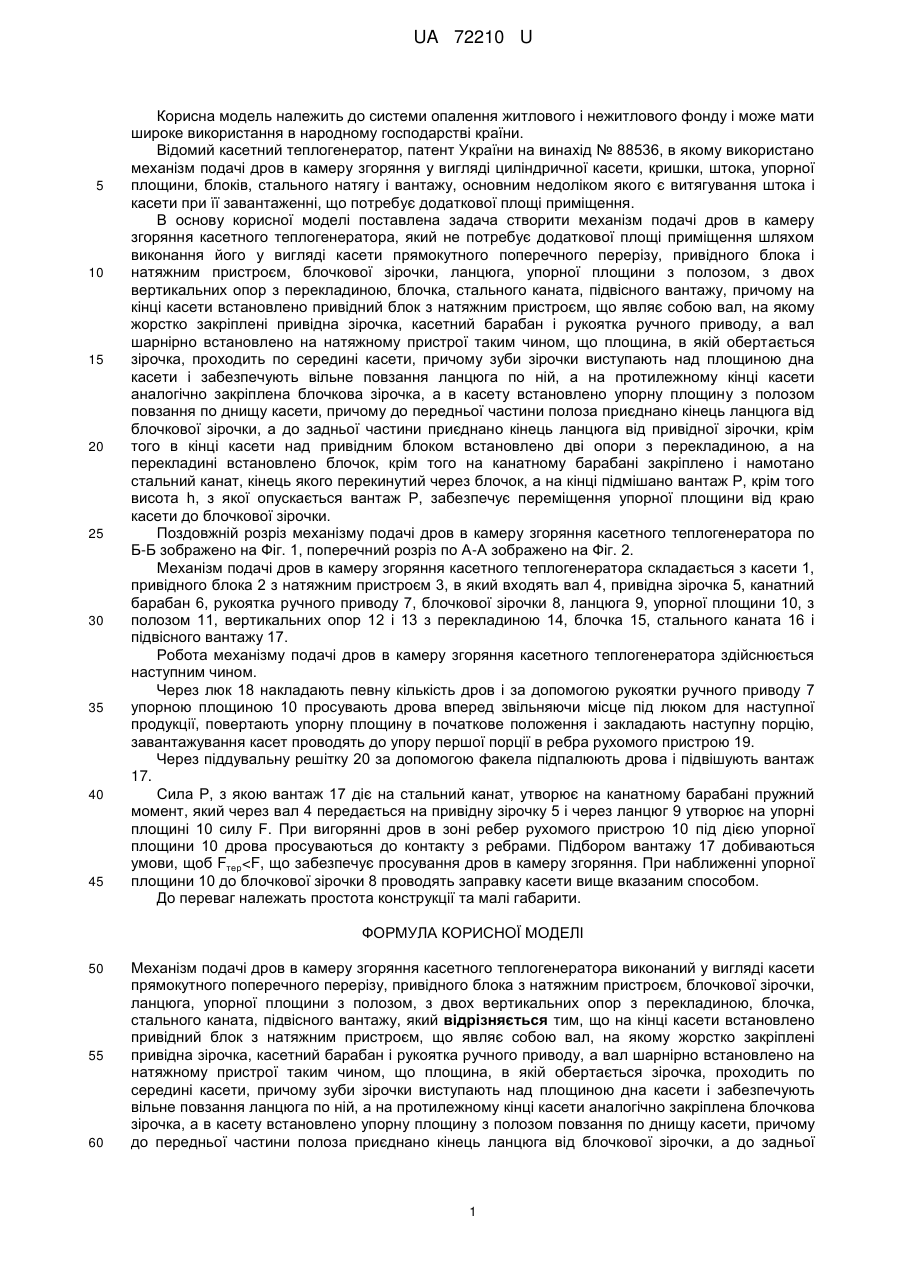

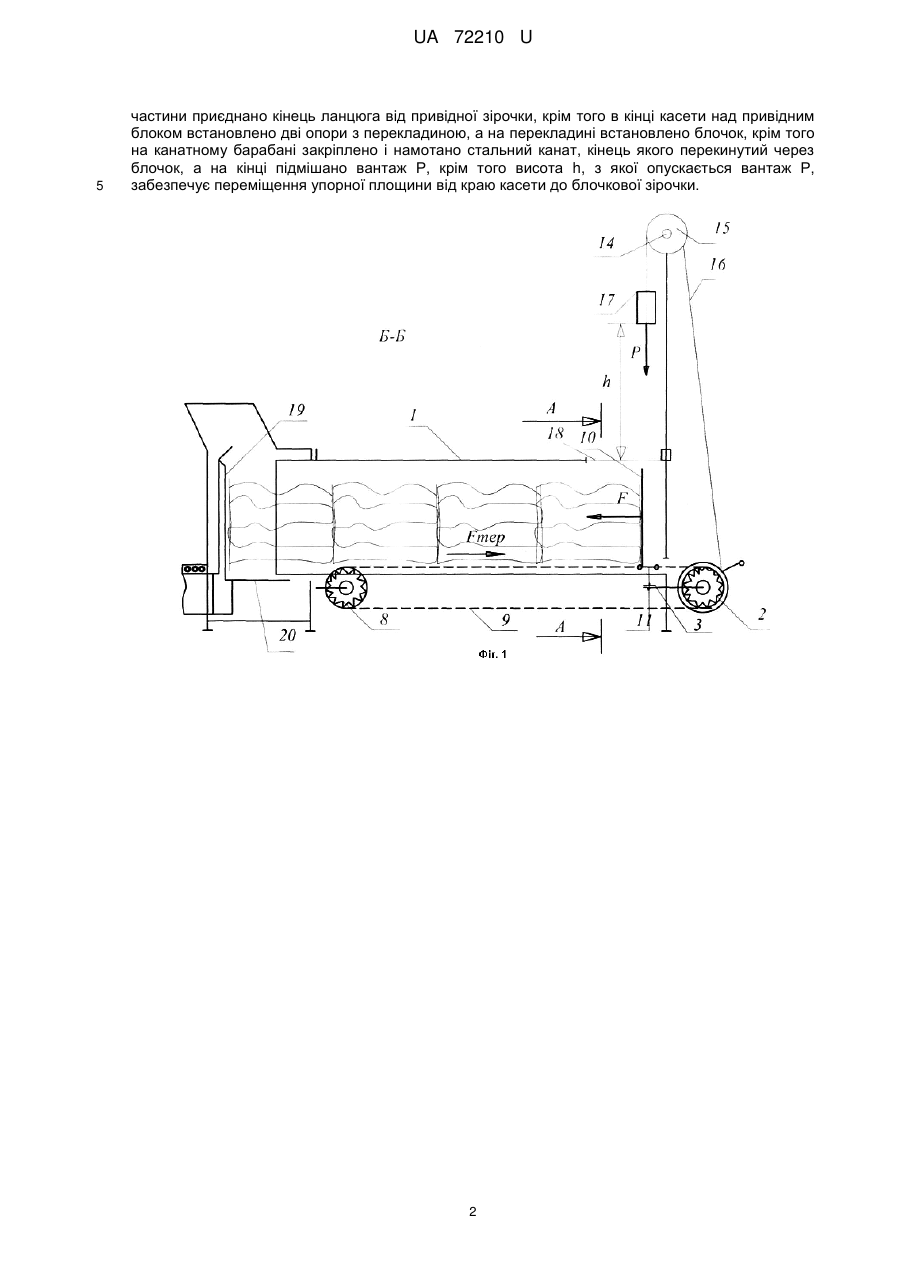

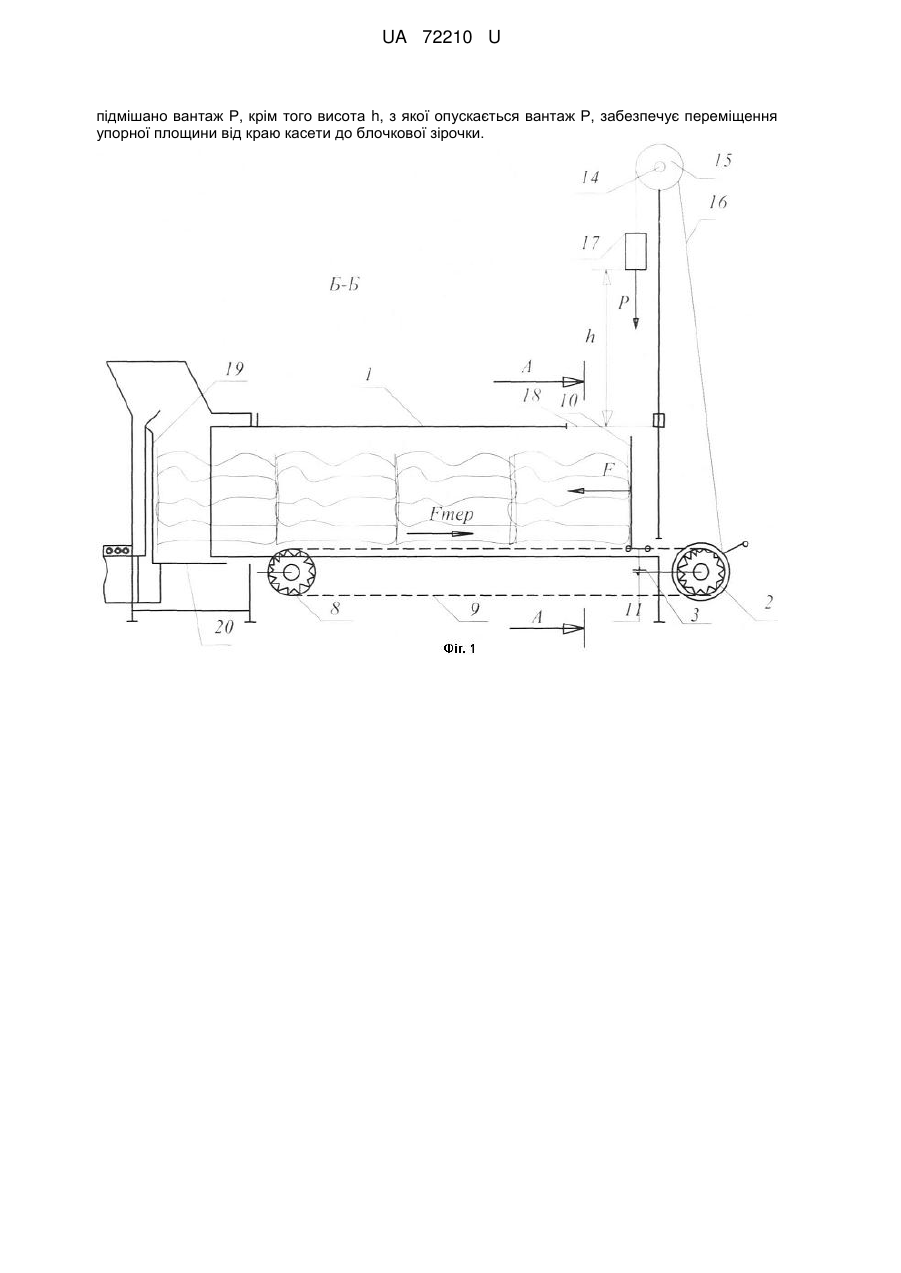

Реферат: Механізм подачі дров в камеру згоряння касетного теплогенератора виконаний у вигляді касети прямокутного поперечного перерізу, привідного блока з натяжним пристроєм, блочкової зірочки, ланцюга, упорної площини з полозом, з двох вертикальних опор з перекладиною, блочка, стального каната, підвісного вантажу. На кінці касети встановлено привідний блок з натяжним пристроєм, що являє собою вал, на якому жорстко закріплені привідна зірочка, касетний барабан і рукоятка ручного приводу, а вал шарнірно встановлено на натяжному пристрої таким чином, що площина, в якій обертається зірочка, проходить по середині касети, причому зуби зірочки виступають над площиною дна касети і забезпечують вільне повзання ланцюга по ній, а на протилежному кінці касети аналогічно закріплена блочкова зірочка, а в касету встановлено упорну площину з полозом повзання по днищу касети, причому до передньої частини полоза приєднано кінець ланцюга від блочкової зірочки, а до задньої частини приєднано кінець ланцюга від привідної зірочки, крім того в кінці касети над привідним блоком встановлено дві опори з перекладиною, а на перекладині встановлено блочок, крім того на канатному барабані закріплено і намотано стальний канат кінець якого перекинутий через блочок, а на кінці UA 72210 U (12) UA 72210 U підмішано вантаж Р, крім того висота h, з якої опускається вантаж Р, забезпечує переміщення упорної площини від краю касети до блочкової зірочки. UA 72210 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до системи опалення житлового і нежитлового фонду і може мати широке використання в народному господарстві країни. Відомий касетний теплогенератор, патент України на винахід № 88536, в якому використано механізм подачі дров в камеру згоряння у вигляді циліндричної касети, кришки, штока, упорної площини, блоків, стального натягу і вантажу, основним недоліком якого є витягування штока і касети при її завантаженні, що потребує додаткової площі приміщення. В основу корисної моделі поставлена задача створити механізм подачі дров в камеру згоряння касетного теплогенератора, який не потребує додаткової площі приміщення шляхом виконання його у вигляді касети прямокутного поперечного перерізу, привідного блока і натяжним пристроєм, блочкової зірочки, ланцюга, упорної площини з полозом, з двох вертикальних опор з перекладиною, блочка, стального каната, підвісного вантажу, причому на кінці касети встановлено привідний блок з натяжним пристроєм, що являє собою вал, на якому жорстко закріплені привідна зірочка, касетний барабан і рукоятка ручного приводу, а вал шарнірно встановлено на натяжному пристрої таким чином, що площина, в якій обертається зірочка, проходить по середині касети, причому зуби зірочки виступають над площиною дна касети і забезпечують вільне повзання ланцюга по ній, а на протилежному кінці касети аналогічно закріплена блочкова зірочка, а в касету встановлено упорну площину з полозом повзання по днищу касети, причому до передньої частини полоза приєднано кінець ланцюга від блочкової зірочки, а до задньої частини приєднано кінець ланцюга від привідної зірочки, крім того в кінці касети над привідним блоком встановлено дві опори з перекладиною, а на перекладині встановлено блочок, крім того на канатному барабані закріплено і намотано стальний канат, кінець якого перекинутий через блочок, а на кінці підмішано вантаж Р, крім того висота h, з якої опускається вантаж Р, забезпечує переміщення упорної площини від краю касети до блочкової зірочки. Поздовжній розріз механізму подачі дров в камеру згоряння касетного теплогенератора по Б-Б зображено на Фіг. 1, поперечний розріз по А-А зображено на Фіг. 2. Механізм подачі дров в камеру згоряння касетного теплогенератора складається з касети 1, привідного блока 2 з натяжним пристроєм 3, в який входять вал 4, привідна зірочка 5, канатний барабан 6, рукоятка ручного приводу 7, блочкової зірочки 8, ланцюга 9, упорної площини 10, з полозом 11, вертикальних опор 12 і 13 з перекладиною 14, блочка 15, стального каната 16 і підвісного вантажу 17. Робота механізму подачі дров в камеру згоряння касетного теплогенератора здійснюється наступним чином. Через люк 18 накладають певну кількість дров і за допомогою рукоятки ручного приводу 7 упорною площиною 10 просувають дрова вперед звільняючи місце під люком для наступної продукції, повертають упорну площину в початкове положення і закладають наступну порцію, завантажування касет проводять до упору першої порції в ребра рухомого пристрою 19. Через піддувальну решітку 20 за допомогою факела підпалюють дрова і підвішують вантаж 17. Сила Р, з якою вантаж 17 діє на стальний канат, утворює на канатному барабані пружний момент, який через вал 4 передається на привідну зірочку 5 і через ланцюг 9 утворює на упорні площині 10 силу F. При вигорянні дров в зоні ребер рухомого пристрою 10 під дією упорної площини 10 дрова просуваються до контакту з ребрами. Підбором вантажу 17 добиваються умови, щоб Fтep
