Пристрій для примусової годівлі птиці

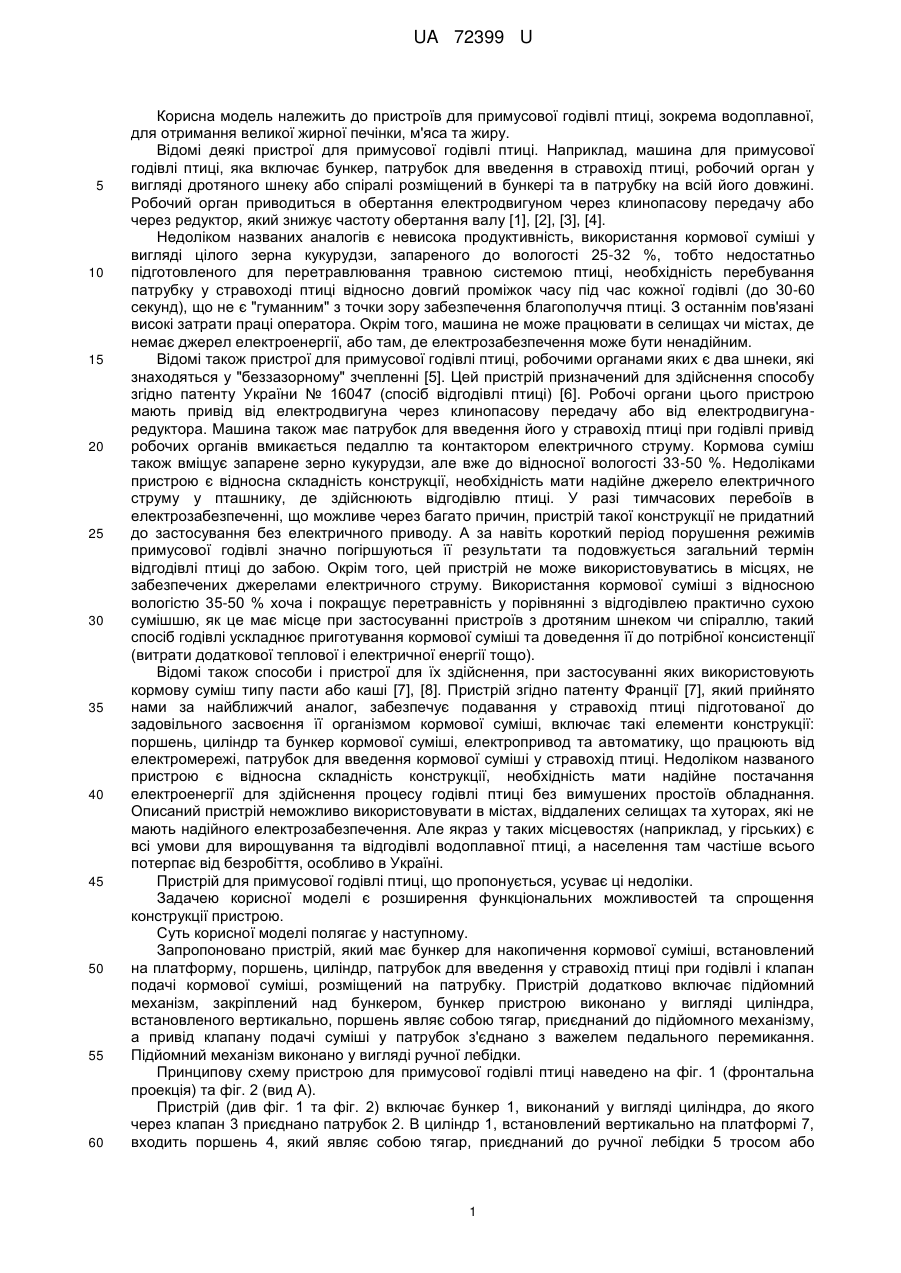

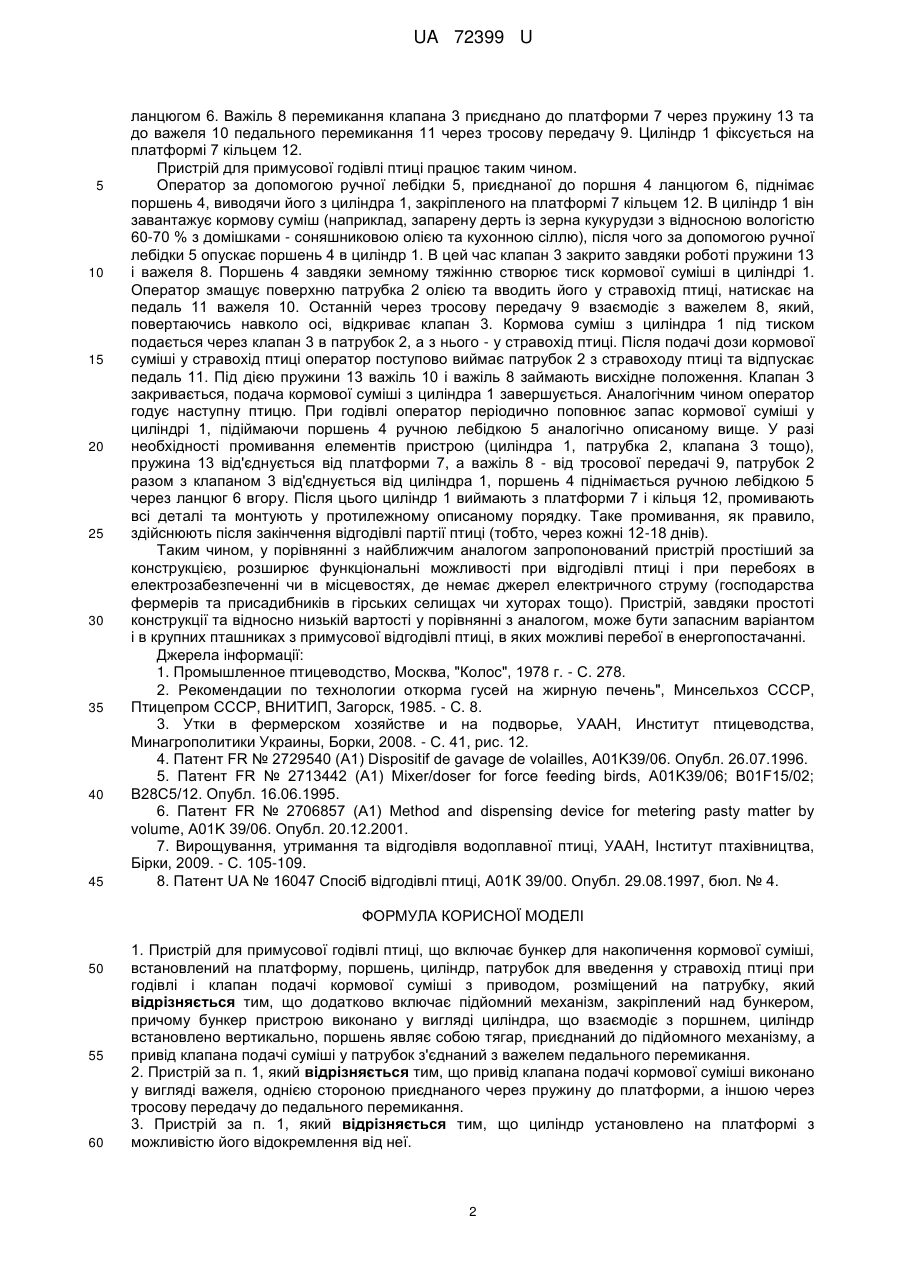

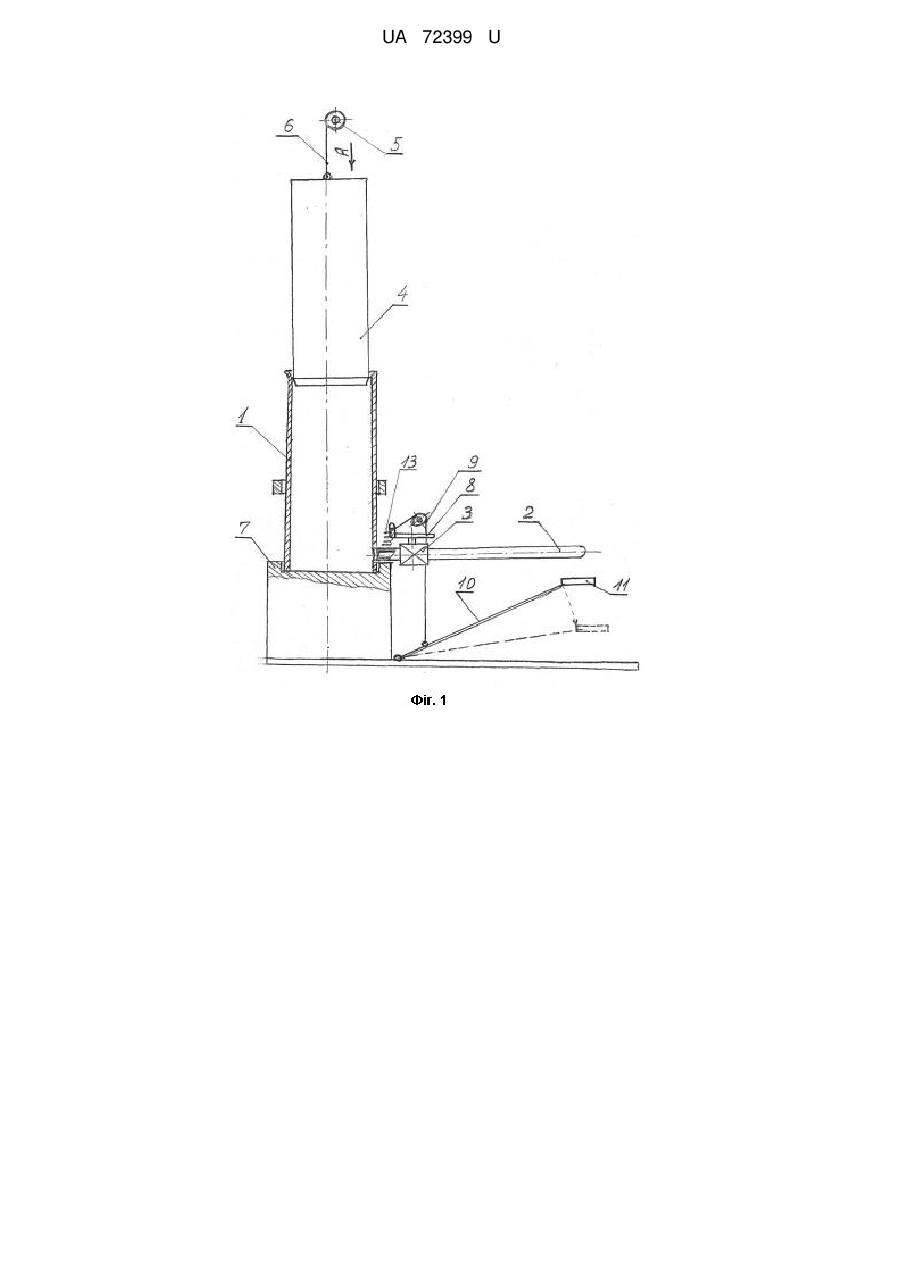

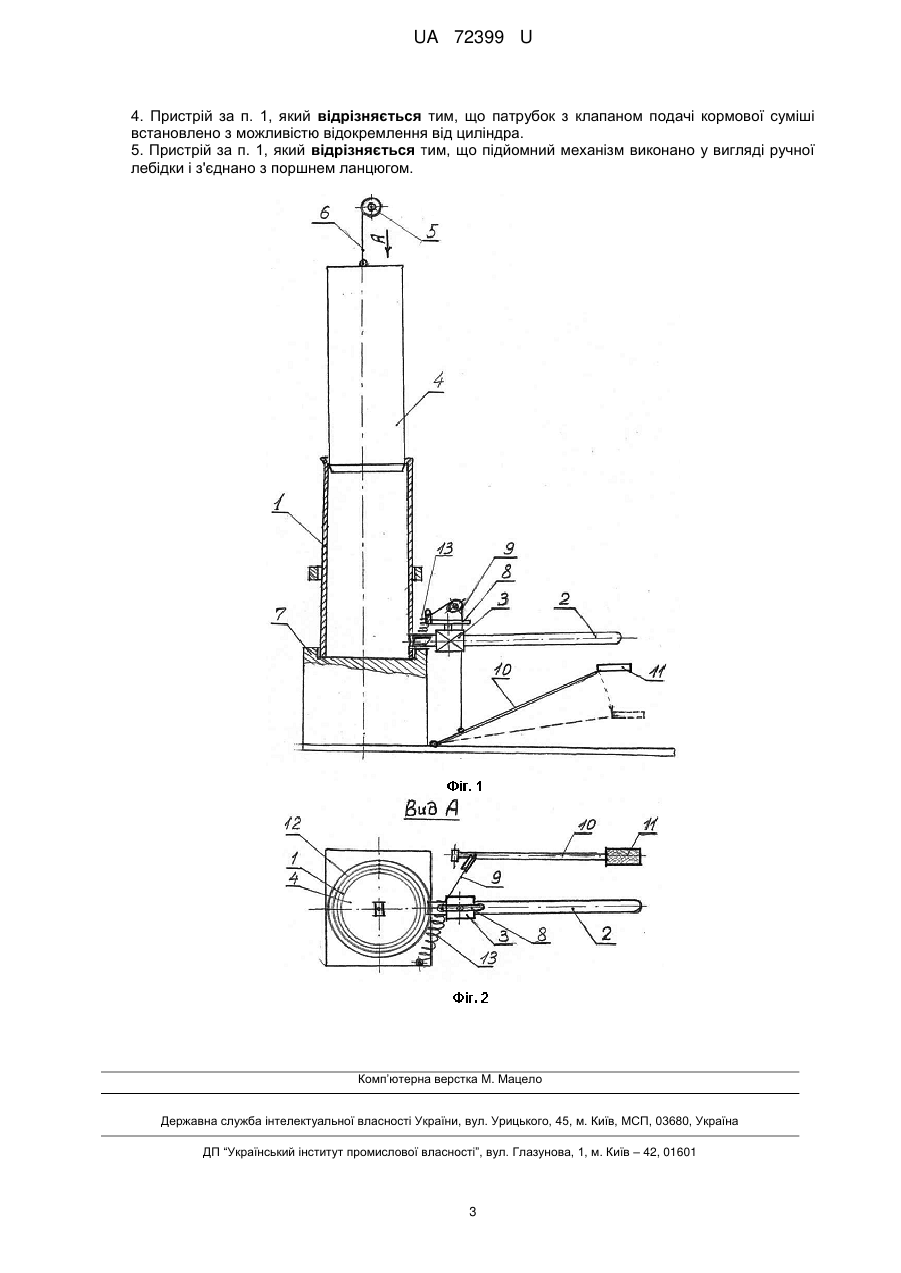

Реферат: Пристрій для примусової годівлі птиці включає бункер для накопичення кормової суміші, платформу, поршень, циліндр, патрубок для введення у стравохід птиці і клапан подачі кормової суміші з приводом, підйомний механізм, важіль педального перемикання. UA 72399 U (12) UA 72399 U UA 72399 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для примусової годівлі птиці, зокрема водоплавної, для отримання великої жирної печінки, м'яса та жиру. Відомі деякі пристрої для примусової годівлі птиці. Наприклад, машина для примусової годівлі птиці, яка включає бункер, патрубок для введення в стравохід птиці, робочий орган у вигляді дротяного шнеку або спіралі розміщений в бункері та в патрубку на всій його довжині. Робочий орган приводиться в обертання електродвигуном через клинопасову передачу або через редуктор, який знижує частоту обертання валу [1], [2], [3], [4]. Недоліком названих аналогів є невисока продуктивність, використання кормової суміші у вигляді цілого зерна кукурудзи, запареного до вологості 25-32 %, тобто недостатньо підготовленого для перетравлювання травною системою птиці, необхідність перебування патрубку у стравоході птиці відносно довгий проміжок часу під час кожної годівлі (до 30-60 секунд), що не є "гуманним" з точки зору забезпечення благополуччя птиці. З останнім пов'язані високі затрати праці оператора. Окрім того, машина не може працювати в селищах чи містах, де немає джерел електроенергії, або там, де електрозабезпечення може бути ненадійним. Відомі також пристрої для примусової годівлі птиці, робочими органами яких є два шнеки, які знаходяться у "беззазорному" зчепленні [5]. Цей пристрій призначений для здійснення способу згідно патенту України № 16047 (спосіб відгодівлі птиці) [6]. Робочі органи цього пристрою мають привід від електродвигуна через клинопасову передачу або від електродвигунаредуктора. Машина також має патрубок для введення його у стравохід птиці при годівлі привід робочих органів вмикається педаллю та контактором електричного струму. Кормова суміш також вміщує запарене зерно кукурудзи, але вже до відносної вологості 33-50 %. Недоліками пристрою є відносна складність конструкції, необхідність мати надійне джерело електричного струму у пташнику, де здійснюють відгодівлю птиці. У разі тимчасових перебоїв в електрозабезпеченні, що можливе через багато причин, пристрій такої конструкції не придатний до застосування без електричного приводу. А за навіть короткий період порушення режимів примусової годівлі значно погіршуються її результати та подовжується загальний термін відгодівлі птиці до забою. Окрім того, цей пристрій не може використовуватись в місцях, не забезпечених джерелами електричного струму. Використання кормової суміші з відносною вологістю 35-50 % хоча і покращує перетравність у порівнянні з відгодівлею практично сухою сумішшю, як це має місце при застосуванні пристроїв з дротяним шнеком чи спіраллю, такий спосіб годівлі ускладнює приготування кормової суміші та доведення її до потрібної консистенції (витрати додаткової теплової і електричної енергії тощо). Відомі також способи і пристрої для їх здійснення, при застосуванні яких використовують кормову суміш типу пасти або каші [7], [8]. Пристрій згідно патенту Франції [7], який прийнято нами за найближчий аналог, забезпечує подавання у стравохід птиці підготованої до задовільного засвоєння її організмом кормової суміші, включає такі елементи конструкції: поршень, циліндр та бункер кормової суміші, електропривод та автоматику, що працюють від електромережі, патрубок для введення кормової суміші у стравохід птиці. Недоліком названого пристрою є відносна складність конструкції, необхідність мати надійне постачання електроенергії для здійснення процесу годівлі птиці без вимушених простоїв обладнання. Описаний пристрій неможливо використовувати в містах, віддалених селищах та хуторах, які не мають надійного електрозабезпечення. Але якраз у таких місцевостях (наприклад, у гірських) є всі умови для вирощування та відгодівлі водоплавної птиці, а населення там частіше всього потерпає від безробіття, особливо в Україні. Пристрій для примусової годівлі птиці, що пропонується, усуває ці недоліки. Задачею корисної моделі є розширення функціональних можливостей та спрощення конструкції пристрою. Суть корисної моделі полягає у наступному. Запропоновано пристрій, який має бункер для накопичення кормової суміші, встановлений на платформу, поршень, циліндр, патрубок для введення у стравохід птиці при годівлі і клапан подачі кормової суміші, розміщений на патрубку. Пристрій додатково включає підйомний механізм, закріплений над бункером, бункер пристрою виконано у вигляді циліндра, встановленого вертикально, поршень являє собою тягар, приєднаний до підйомного механізму, а привід клапану подачі суміші у патрубок з'єднано з важелем педального перемикання. Підйомний механізм виконано у вигляді ручної лебідки. Принципову схему пристрою для примусової годівлі птиці наведено на фіг. 1 (фронтальна проекція) та фіг. 2 (вид А). Пристрій (див фіг. 1 та фіг. 2) включає бункер 1, виконаний у вигляді циліндра, до якого через клапан 3 приєднано патрубок 2. В циліндр 1, встановлений вертикально на платформі 7, входить поршень 4, який являє собою тягар, приєднаний до ручної лебідки 5 тросом або 1 UA 72399 U 5 10 15 20 25 30 35 40 45 ланцюгом 6. Важіль 8 перемикання клапана 3 приєднано до платформи 7 через пружину 13 та до важеля 10 педального перемикання 11 через тросову передачу 9. Циліндр 1 фіксується на платформі 7 кільцем 12. Пристрій для примусової годівлі птиці працює таким чином. Оператор за допомогою ручної лебідки 5, приєднаної до поршня 4 ланцюгом 6, піднімає поршень 4, виводячи його з циліндра 1, закріпленого на платформі 7 кільцем 12. В циліндр 1 він завантажує кормову суміш (наприклад, запарену дерть із зерна кукурудзи з відносною вологістю 60-70 % з домішками - соняшниковою олією та кухонною сіллю), після чого за допомогою ручної лебідки 5 опускає поршень 4 в циліндр 1. В цей час клапан 3 закрито завдяки роботі пружини 13 і важеля 8. Поршень 4 завдяки земному тяжінню створює тиск кормової суміші в циліндрі 1. Оператор змащує поверхню патрубка 2 олією та вводить його у стравохід птиці, натискає на педаль 11 важеля 10. Останній через тросову передачу 9 взаємодіє з важелем 8, який, повертаючись навколо осі, відкриває клапан 3. Кормова суміш з циліндра 1 під тиском подається через клапан 3 в патрубок 2, а з нього - у стравохід птиці. Після подачі дози кормової суміші у стравохід птиці оператор поступово виймає патрубок 2 з стравоходу птиці та відпускає педаль 11. Під дією пружини 13 важіль 10 і важіль 8 займають висхідне положення. Клапан 3 закривається, подача кормової суміші з циліндра 1 завершується. Аналогічним чином оператор годує наступну птицю. При годівлі оператор періодично поповнює запас кормової суміші у циліндрі 1, підіймаючи поршень 4 ручною лебідкою 5 аналогічно описаному вище. У разі необхідності промивання елементів пристрою (циліндра 1, патрубка 2, клапана 3 тощо), пружина 13 від'єднується від платформи 7, а важіль 8 - від тросової передачі 9, патрубок 2 разом з клапаном 3 від'єднується від циліндра 1, поршень 4 піднімається ручною лебідкою 5 через ланцюг 6 вгору. Після цього циліндр 1 виймають з платформи 7 і кільця 12, промивають всі деталі та монтують у протилежному описаному порядку. Таке промивання, як правило, здійснюють після закінчення відгодівлі партії птиці (тобто, через кожні 12-18 днів). Таким чином, у порівнянні з найближчим аналогом запропонований пристрій простіший за конструкцією, розширює функціональні можливості при відгодівлі птиці і при перебоях в електрозабезпеченні чи в місцевостях, де немає джерел електричного струму (господарства фермерів та присадибників в гірських селищах чи хуторах тощо). Пристрій, завдяки простоті конструкції та відносно низькій вартості у порівнянні з аналогом, може бути запасним варіантом і в крупних пташниках з примусової відгодівлі птиці, в яких можливі перебої в енергопостачанні. Джерела інформації: 1. Промышленное птицеводство, Москва, "Колос", 1978 г. - С. 278. 2. Рекомендации по технологии откорма гусей на жирную печень", Минсельхоз СССР, Птицепром СССР, ВНИТИП, Загорск, 1985. - С. 8. 3. Утки в фермерском хозяйстве и на подворье, УААН, Институт птицеводства, Минагрополитики Украины, Борки, 2008. - С. 41, рис. 12. 4. Патент FR № 2729540 (A1) Dispositif de gavage de volailles, A01K39/06. Опубл. 26.07.1996. 5. Патент FR № 2713442 (A1) Mixer/doser for force feeding birds, A01K39/06; B01F15/02; B28C5/12. Опубл. 16.06.1995. 6. Патент FR № 2706857 (A1) Method and dispensing device for metering pasty matter by volume, A01K 39/06. Опубл. 20.12.2001. 7. Вирощування, утримання та відгодівля водоплавної птиці, УААН, Інститут птахівництва, Бірки, 2009. - С. 105-109. 8. Патент UA № 16047 Спосіб відгодівлі птиці, А01К 39/00. Опубл. 29.08.1997, бюл. № 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Пристрій для примусової годівлі птиці, що включає бункер для накопичення кормової суміші, встановлений на платформу, поршень, циліндр, патрубок для введення у стравохід птиці при годівлі і клапан подачі кормової суміші з приводом, розміщений на патрубку, який відрізняється тим, що додатково включає підйомний механізм, закріплений над бункером, причому бункер пристрою виконано у вигляді циліндра, що взаємодіє з поршнем, циліндр встановлено вертикально, поршень являє собою тягар, приєднаний до підйомного механізму, а привід клапана подачі суміші у патрубок з'єднаний з важелем педального перемикання. 2. Пристрій за п. 1, який відрізняється тим, що привід клапана подачі кормової суміші виконано у вигляді важеля, однією стороною приєднаного через пружину до платформи, а іншою через тросову передачу до педального перемикання. 3. Пристрій за п. 1, який відрізняється тим, що циліндр установлено на платформі з можливістю його відокремлення від неї. 2 UA 72399 U 4. Пристрій за п. 1, який відрізняється тим, що патрубок з клапаном подачі кормової суміші встановлено з можливістю відокремлення від циліндра. 5. Пристрій за п. 1, який відрізняється тим, що підйомний механізм виконано у вигляді ручної лебідки і з'єднано з поршнем ланцюгом. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
