Пристрій для обрізки та розчистки копитець

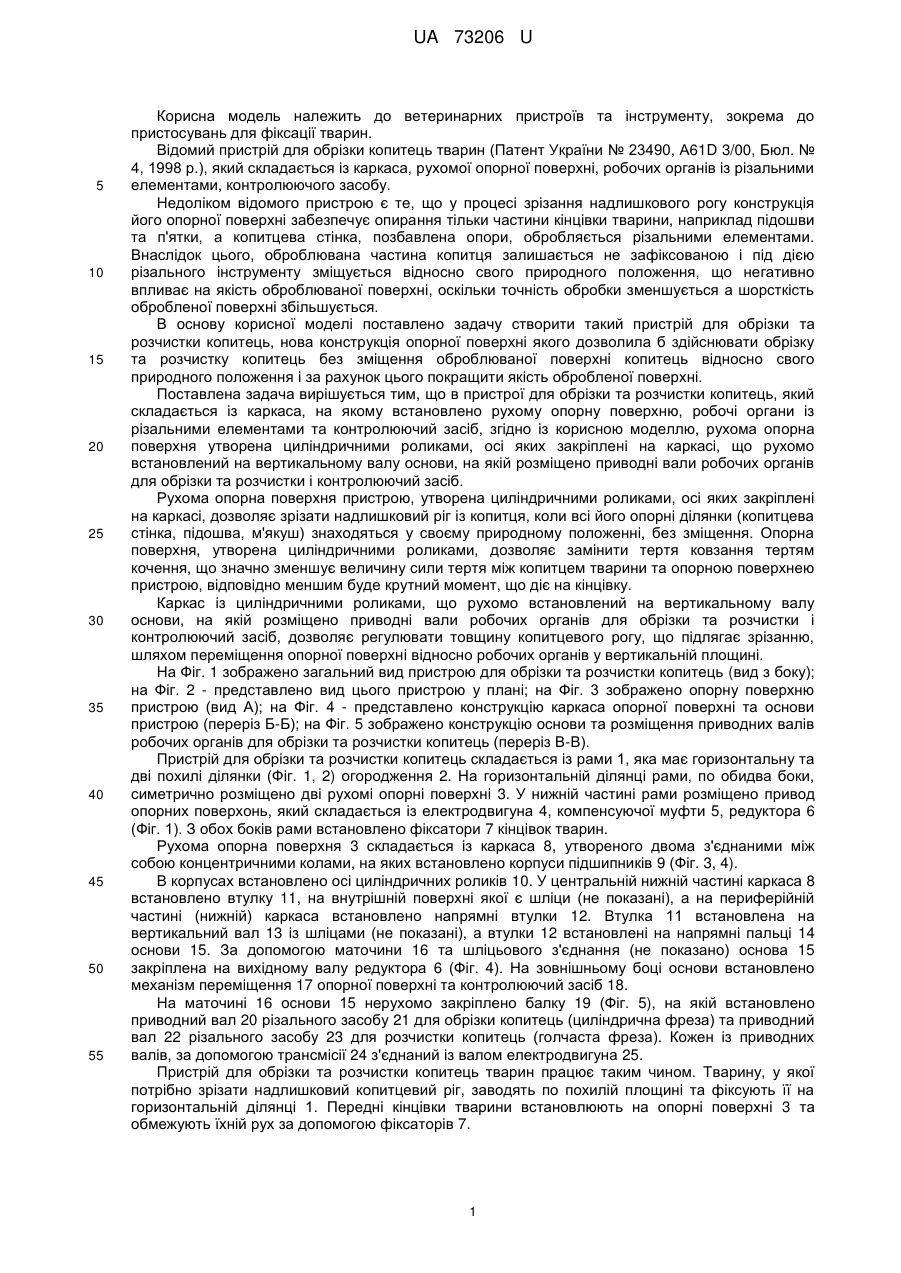

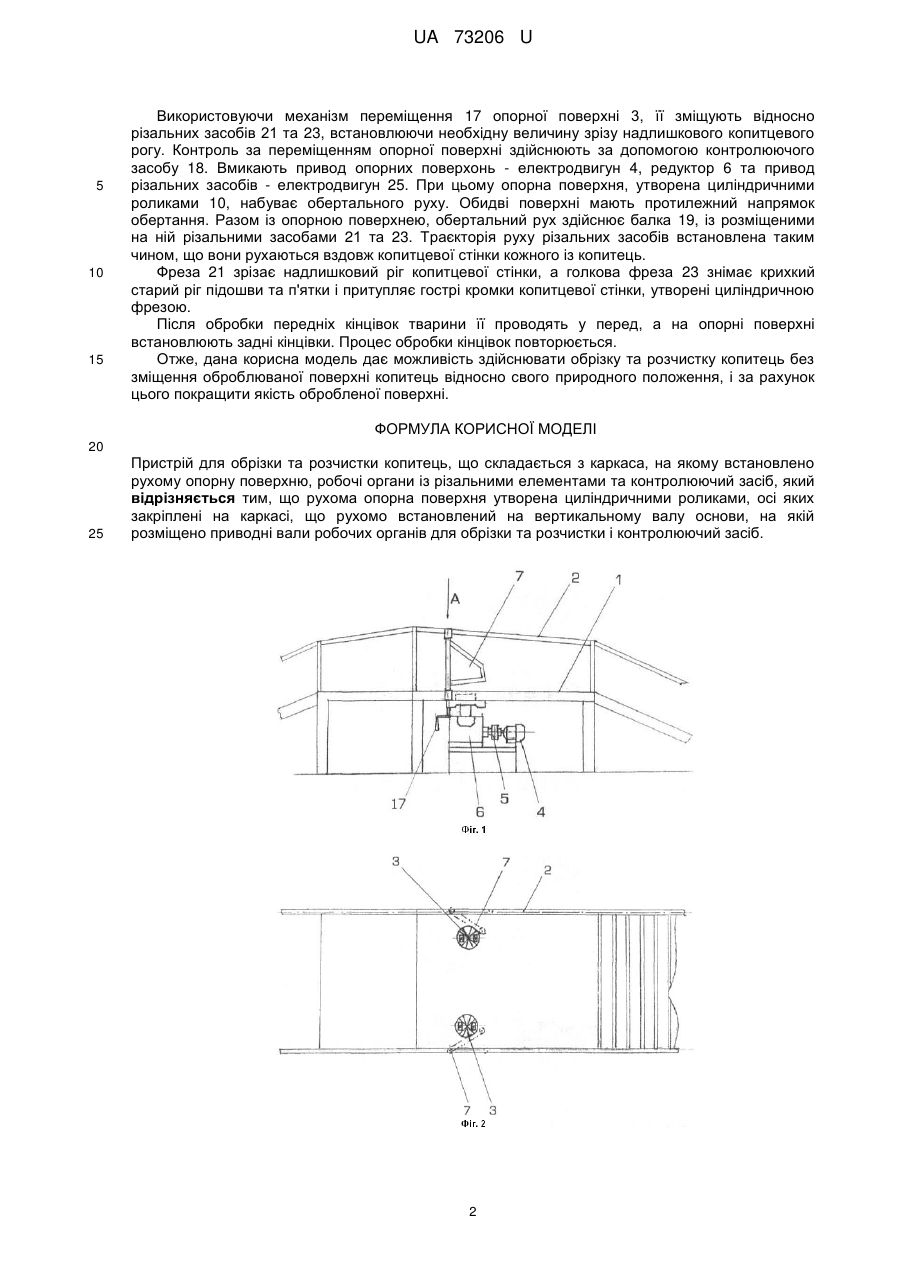

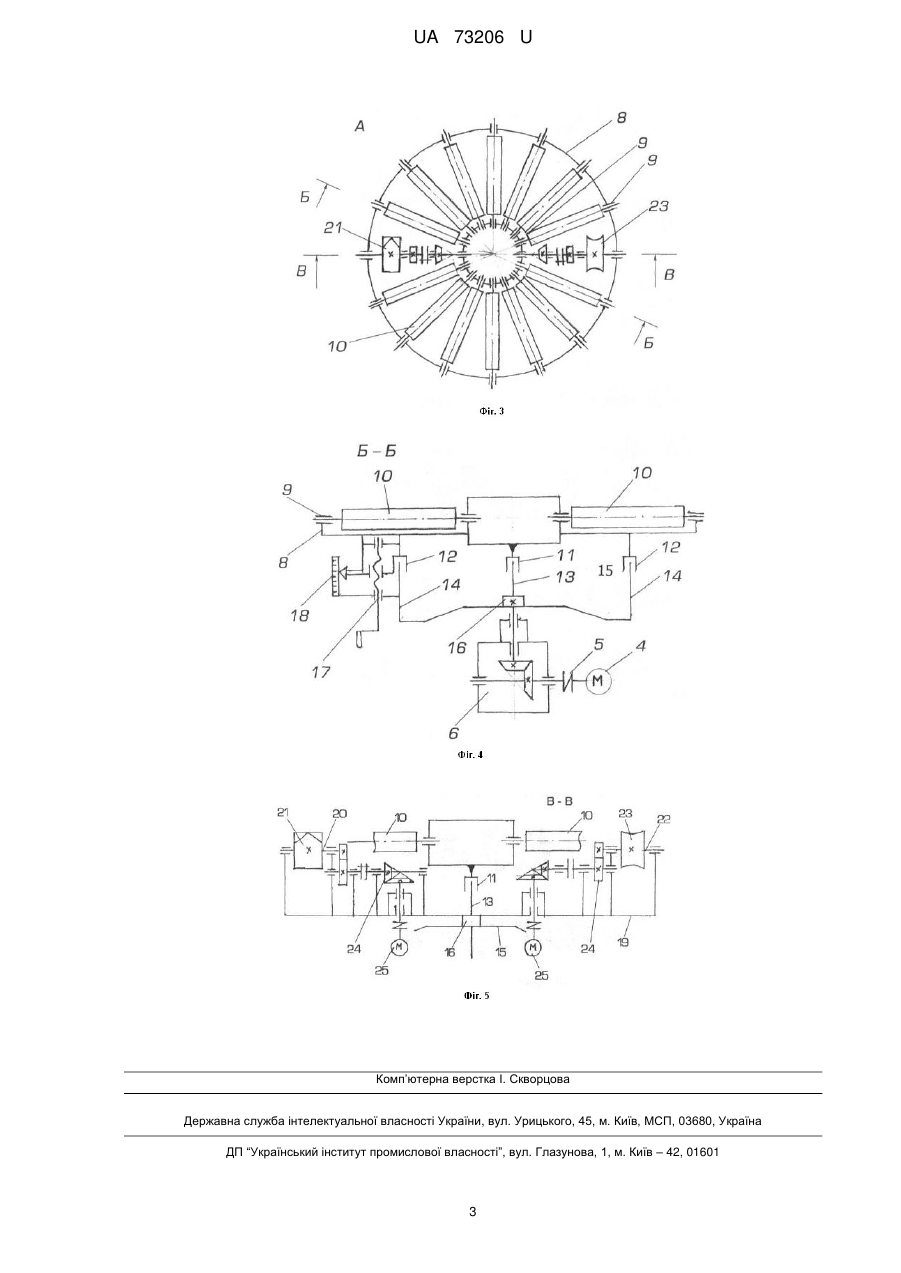

Реферат: Пристрій для обрізки та розчистки копитець складається з каркаса, що рухомо встановлений на вертикальному валу основи, рухомої опорної поверхні, що утворена циліндричними роликами, робочих органів із різальними елементами та контролюючого засобу. UA 73206 U (54) ПРИСТРІЙ ДЛЯ ОБРІЗКИ ТА РОЗЧИСТКИ КОПИТЕЦЬ UA 73206 U UA 73206 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ветеринарних пристроїв та інструменту, зокрема до пристосувань для фіксації тварин. Відомий пристрій для обрізки копитець тварин (Патент України № 23490, А61D 3/00, Бюл. № 4, 1998 р.), який складається із каркаса, рухомої опорної поверхні, робочих органів із різальними елементами, контролюючого засобу. Недоліком відомого пристрою є те, що у процесі зрізання надлишкового рогу конструкція його опорної поверхні забезпечує опирання тільки частини кінцівки тварини, наприклад підошви та п'ятки, а копитцева стінка, позбавлена опори, обробляється різальними елементами. Внаслідок цього, оброблювана частина копитця залишається не зафіксованою і під дією різального інструменту зміщується відносно свого природного положення, що негативно впливає на якість оброблюваної поверхні, оскільки точність обробки зменшується а шорсткість обробленої поверхні збільшується. В основу корисної моделі поставлено задачу створити такий пристрій для обрізки та розчистки копитець, нова конструкція опорної поверхні якого дозволила б здійснювати обрізку та розчистку копитець без зміщення оброблюваної поверхні копитець відносно свого природного положення і за рахунок цього покращити якість обробленої поверхні. Поставлена задача вирішується тим, що в пристрої для обрізки та розчистки копитець, який складається із каркаса, на якому встановлено рухому опорну поверхню, робочі органи із різальними елементами та контролюючий засіб, згідно із корисною моделлю, рухома опорна поверхня утворена циліндричними роликами, осі яких закріплені на каркасі, що рухомо встановлений на вертикальному валу основи, на якій розміщено приводні вали робочих органів для обрізки та розчистки і контролюючий засіб. Рухома опорна поверхня пристрою, утворена циліндричними роликами, осі яких закріплені на каркасі, дозволяє зрізати надлишковий ріг із копитця, коли всі його опорні ділянки (копитцева стінка, підошва, м'якуш) знаходяться у своєму природному положенні, без зміщення. Опорна поверхня, утворена циліндричними роликами, дозволяє замінити тертя ковзання тертям кочення, що значно зменшує величину сили тертя між копитцем тварини та опорною поверхнею пристрою, відповідно меншим буде крутний момент, що діє на кінцівку. Каркас із циліндричними роликами, що рухомо встановлений на вертикальному валу основи, на якій розміщено приводні вали робочих органів для обрізки та розчистки і контролюючий засіб, дозволяє регулювати товщину копитцевого рогу, що підлягає зрізанню, шляхом переміщення опорної поверхні відносно робочих органів у вертикальній площині. На Фіг. 1 зображено загальний вид пристрою для обрізки та розчистки копитець (вид з боку); на Фіг. 2 - представлено вид цього пристрою у плані; на Фіг. 3 зображено опорну поверхню пристрою (вид А); на Фіг. 4 - представлено конструкцію каркаса опорної поверхні та основи пристрою (переріз Б-Б); на Фіг. 5 зображено конструкцію основи та розміщення приводних валів робочих органів для обрізки та розчистки копитець (переріз В-В). Пристрій для обрізки та розчистки копитець складається із рами 1, яка має горизонтальну та дві похилі ділянки (Фіг. 1, 2) огородження 2. На горизонтальній ділянці рами, по обидва боки, симетрично розміщено дві рухомі опорні поверхні 3. У нижній частині рами розміщено привод опорних поверхонь, який складається із електродвигуна 4, компенсуючої муфти 5, редуктора 6 (Фіг. 1). З обох боків рами встановлено фіксатори 7 кінцівок тварин. Рухома опорна поверхня 3 складається із каркаса 8, утвореного двома з'єднаними між собою концентричними колами, на яких встановлено корпуси підшипників 9 (Фіг. 3, 4). В корпусах встановлено осі циліндричних роликів 10. У центральній нижній частині каркаса 8 встановлено втулку 11, на внутрішній поверхні якої є шліци (не показані), а на периферійній частині (нижній) каркаса встановлено напрямні втулки 12. Втулка 11 встановлена на вертикальний вал 13 із шліцами (не показані), а втулки 12 встановлені на напрямні пальці 14 основи 15. За допомогою маточини 16 та шліцьового з'єднання (не показано) основа 15 закріплена на вихідному валу редуктора 6 (Фіг. 4). На зовнішньому боці основи встановлено механізм переміщення 17 опорної поверхні та контролюючий засіб 18. На маточині 16 основи 15 нерухомо закріплено балку 19 (Фіг. 5), на якій встановлено приводний вал 20 різального засобу 21 для обрізки копитець (циліндрична фреза) та приводний вал 22 різального засобу 23 для розчистки копитець (голчаста фреза). Кожен із приводних валів, за допомогою трансмісії 24 з'єднаний із валом електродвигуна 25. Пристрій для обрізки та розчистки копитець тварин працює таким чином. Тварину, у якої потрібно зрізати надлишковий копитцевий ріг, заводять по похилій площині та фіксують її на горизонтальній ділянці 1. Передні кінцівки тварини встановлюють на опорні поверхні 3 та обмежують їхній рух за допомогою фіксаторів 7. 1 UA 73206 U 5 10 15 Використовуючи механізм переміщення 17 опорної поверхні 3, її зміщують відносно різальних засобів 21 та 23, встановлюючи необхідну величину зрізу надлишкового копитцевого рогу. Контроль за переміщенням опорної поверхні здійснюють за допомогою контролюючого засобу 18. Вмикають привод опорних поверхонь - електродвигун 4, редуктор 6 та привод різальних засобів - електродвигун 25. При цьому опорна поверхня, утворена циліндричними роликами 10, набуває обертального руху. Обидві поверхні мають протилежний напрямок обертання. Разом із опорною поверхнею, обертальний рух здійснює балка 19, із розміщеними на ній різальними засобами 21 та 23. Траєкторія руху різальних засобів встановлена таким чином, що вони рухаються вздовж копитцевої стінки кожного із копитець. Фреза 21 зрізає надлишковий ріг копитцевої стінки, а голкова фреза 23 знімає крихкий старий ріг підошви та п'ятки і притупляє гострі кромки копитцевої стінки, утворені циліндричною фрезою. Після обробки передніх кінцівок тварини її проводять у перед, а на опорні поверхні встановлюють задні кінцівки. Процес обробки кінцівок повторюється. Отже, дана корисна модель дає можливість здійснювати обрізку та розчистку копитець без зміщення оброблюваної поверхні копитець відносно свого природного положення, і за рахунок цього покращити якість обробленої поверхні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для обрізки та розчистки копитець, що складається з каркаса, на якому встановлено рухому опорну поверхню, робочі органи із різальними елементами та контролюючий засіб, який відрізняється тим, що рухома опорна поверхня утворена циліндричними роликами, осі яких закріплені на каркасі, що рухомо встановлений на вертикальному валу основи, на якій розміщено приводні вали робочих органів для обрізки та розчистки і контролюючий засіб. 2 UA 73206 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
