Рекламно-інформаційний світловий модуль

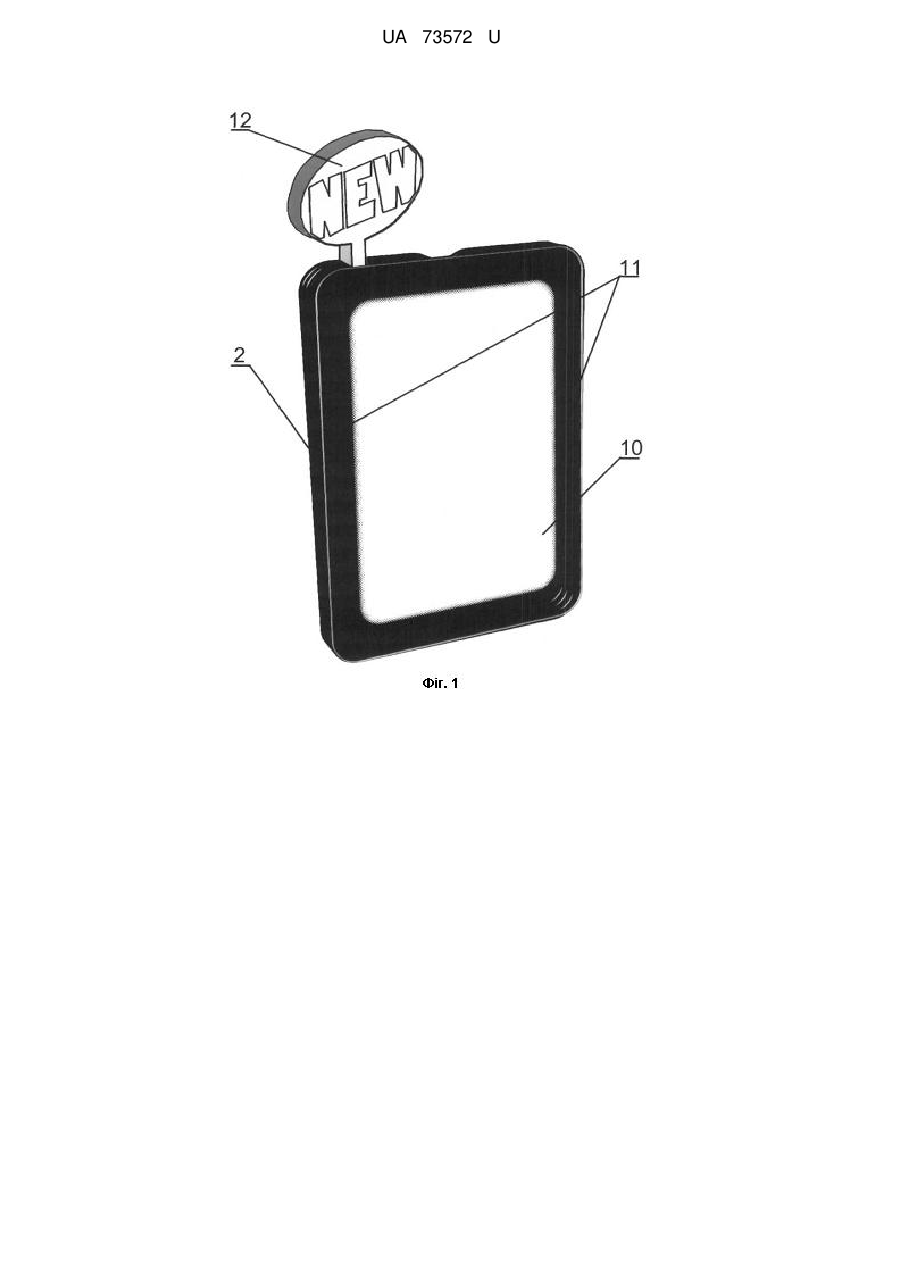

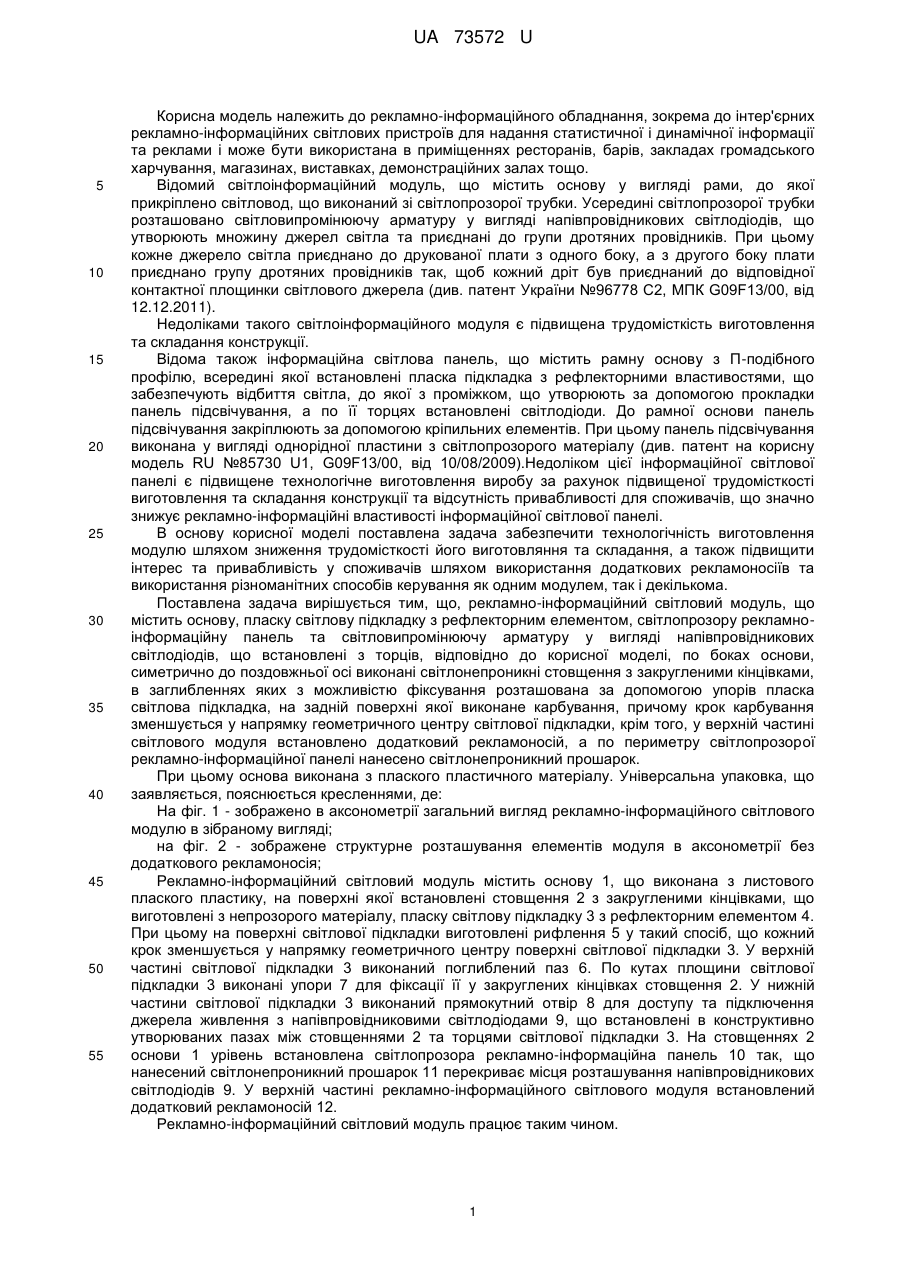

Реферат: UA 73572 U UA 73572 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до рекламно-інформаційного обладнання, зокрема до інтер'єрних рекламно-інформаційних світлових пристроїв для надання статистичної і динамічної інформації та реклами і може бути використана в приміщеннях ресторанів, барів, закладах громадського харчування, магазинах, виставках, демонстраційних залах тощо. Відомий світлоінформаційний модуль, що містить основу у вигляді рами, до якої прикріплено світловод, що виконаний зі світлопрозорої трубки. Усередині світлопрозорої трубки розташовано світловипромінюючу арматуру у вигляді напівпровідникових світлодіодів, що утворюють множину джерел світла та приєднані до групи дротяних провідників. При цьому кожне джерело світла приєднано до друкованої плати з одного боку, а з другого боку плати приєднано групу дротяних провідників так, щоб кожний дріт був приєднаний до відповідної контактної площинки світлового джерела (див. патент України №96778 С2, МПК G09F13/00, від 12.12.2011). Недоліками такого світлоінформаційного модуля є підвищена трудомісткість виготовлення та складання конструкції. Відома також інформаційна світлова панель, що містить рамну основу з П-подібного профілю, всередині якої встановлені пласка підкладка з рефлекторними властивостями, що забезпечують відбиття світла, до якої з проміжком, що утворюють за допомогою прокладки панель підсвічування, а по її торцях встановлені світлодіоди. До рамної основи панель підсвічування закріплюють за допомогою кріпильних елементів. При цьому панель підсвічування виконана у вигляді однорідної пластини з світлопрозорого матеріалу (див. патент на корисну модель RU №85730 U1, G09F13/00, від 10/08/2009).Недоліком цієї інформаційної світлової панелі є підвищене технологічне виготовлення виробу за рахунок підвищеної трудомісткості виготовлення та складання конструкції та відсутність привабливості для споживачів, що значно знижує рекламно-інформаційні властивості інформаційної світлової панелі. В основу корисної моделі поставлена задача забезпечити технологічність виготовлення модулю шляхом зниження трудомісткості його виготовляння та складання, а також підвищити інтерес та привабливість у споживачів шляхом використання додаткових рекламоносіїв та використання різноманітних способів керування як одним модулем, так і декількома. Поставлена задача вирішується тим, що, рекламно-інформаційний світловий модуль, що містить основу, пласку світлову підкладку з рефлекторним елементом, світлопрозору рекламноінформаційну панель та світловипромінюючу арматуру у вигляді напівпровідникових світлодіодів, що встановлені з торців, відповідно до корисної моделі, по боках основи, симетрично до поздовжньої осі виконані світлонепроникні стовщення з закругленими кінцівками, в заглибленнях яких з можливістю фіксування розташована за допомогою упорів пласка світлова підкладка, на задній поверхні якої виконане карбування, причому крок карбування зменшується у напрямку геометричного центру світлової підкладки, крім того, у верхній частині світлового модуля встановлено додатковий рекламоносій, а по периметру світлопрозорої рекламно-інформаційної панелі нанесено світлонепроникний прошарок. При цьому основа виконана з плаского пластичного матеріалу. Універсальна упаковка, що заявляється, пояснюється кресленнями, де: На фіг. 1 - зображено в аксонометрії загальний вигляд рекламно-інформаційного світлового модулю в зібраному вигляді; на фіг. 2 - зображене структурне розташування елементів модуля в аксонометрії без додаткового рекламоносія; Рекламно-інформаційний світловий модуль містить основу 1, що виконана з листового плаского пластику, на поверхні якої встановлені стовщення 2 з закругленими кінцівками, що виготовлені з непрозорого матеріалу, пласку світлову підкладку 3 з рефлекторним елементом 4. При цьому на поверхні світлової підкладки виготовлені рифлення 5 у такий спосіб, що кожний крок зменшується у напрямку геометричного центру поверхні світлової підкладки 3. У верхній частині світлової підкладки 3 виконаний поглиблений паз 6. По кутах площини світлової підкладки 3 виконані упори 7 для фіксації її у закруглених кінцівках стовщення 2. У нижній частини світлової підкладки 3 виконаний прямокутний отвір 8 для доступу та підключення джерела живлення з напівпровідниковими світлодіодами 9, що встановлені в конструктивно утворюваних пазах між стовщеннями 2 та торцями світлової підкладки 3. На стовщеннях 2 основи 1 урівень встановлена світлопрозора рекламно-інформаційна панель 10 так, що нанесений світлонепроникний прошарок 11 перекриває місця розташування напівпровідникових світлодіодів 9. У верхній частині рекламно-інформаційного світлового модуля встановлений додатковий рекламоносій 12. Рекламно-інформаційний світловий модуль працює таким чином. 1 UA 73572 U 5 10 15 20 25 30 35 40 Перед запуском рекламно-інформаційного модулю перед поверхнею світлопрозорої рекламно-інформаційної панелі 10 вставляють зображення рекламного слогана чи позначення торгового бренду, чи інформаційні повідомлення або їх комбінації, виконаного наприклад, на тонкому пластику, картоні, з плівки типу "Оракал" або іншого. Закривають рекламноінформаційну панель 10 механічним способом в залежності від її габаритів, наприклад, для великих за розміром модулів, за допомогою кріпильних елементів (не показано), для невеличких - двостороннім скотчем. При цьому закріплення здійснюють по поверхні світлонепроникного прошарку 11 рекламно-інформаційної панелі 10. У верхній частині рекламно-інформаційного модулю встановлюють у паз 6 додатковий рекламоносій 12 з рекламними чи інформаційними матеріалами, що отримує надійну фіксацію за рахунок сформованого об'ємного отвору пазом 6 та цільною поверхнею основи 1. Далі підключають напівпровідникові світлодіоди 9 рекламно-інформаційного модуля до електромережі або автономного живлення. В залежності від умов внутрішнього інтер'єру та побажань замовника рекламно-інформаційні модулі розташовують на столах, тумбах тощо або підвішують до поверхні стін, при цьому з'єднують всі модулі послідовно або паралельно, або в їх комбінації до джерела живлення. За допомогою використання автоматичного блока керування задають постійний або пульсувальний режим роботи світлодіодів 9. При цьому світло від напівпровідникових світлодіодів 9 за рахунок наявності світлонепроникного прошарку 11 попадає на додатковий рекламоносій 12 та освітлює його, що додатково посилює привертання уваги споживачів та стимулює споживчий інтерес до рекламно-інформаційного модулю. Для заміни рекламно-інформаційного зображення витягують старе, а в щілину між рекламно-інформаційною панеллю 10 та світловою підкладкою 3 встановлюють нове зображення. Крім того, наявність рефлекторного елемента 4 та рифлень 5 із змінним кроком на поверхні світлової підкладки 3 концентрують освітлювання усередині рекламно-інформаційної панелі 10, що також посилюють привабливі властивості та споживчий інтерес до рекламно-інформаційного модуля. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Рекламно-інформаційний світловий модуль, що містить основу, пласку світлову підкладку з рефлекторним елементом, світлопрозору рекламно-інформаційну панель та світловипромінюючу арматуру у вигляді напівпровідникових світлодіодів, що встановлені з торців, який відрізняється тим, що по боках основи, симетрично до поздовжньої осі виконані світлонепроникні стовщення з закругленими кінцівками, в заглибленнях яких з можливістю фіксування розташована за допомогою упорів пласка світлова підкладка, на задній поверхні якої виконане карбування, причому крок карбування зменшується у напрямку геометричного центру світлової підкладки, крім того, у верхній частині світлового модуля встановлено додатковий рекламоносій, а по периметру світлопрозорої рекламно-інформаційної панелі нанесено світлонепроникний прошарок. 2. Рекламно-інформаційний світловий модуль за п. 1, який відрізняється тим, що основа виконана з плаского пластичного матеріалу. 2 UA 73572 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
