Лічильник газу
Номер патенту: 73617
Опубліковано: 25.09.2012
Автори: Зелінський Олексій Романович, Винничук Анна Григорівна, Тимків Руслан Ярославович, Стрілецький Юрій Йосипович, Середюк Орест Євгенович
Формула / Реферат
Лічильник газу, що містить вимірювач з чутливим елементом, котрий зв'язаний з давачем положення чутливого елемента, та реєструючий пристрій для визначення похибки лічильника газу, який відрізняється тим, що реєструючий пристрій лічильника додатково споряджений електронним хронометром і блоком фотофіксації інформації з давача положення чутливого елемента і хронометра в моменти початку та кінця збору вимірювальної інформації з реєструючого пристрою.
Текст

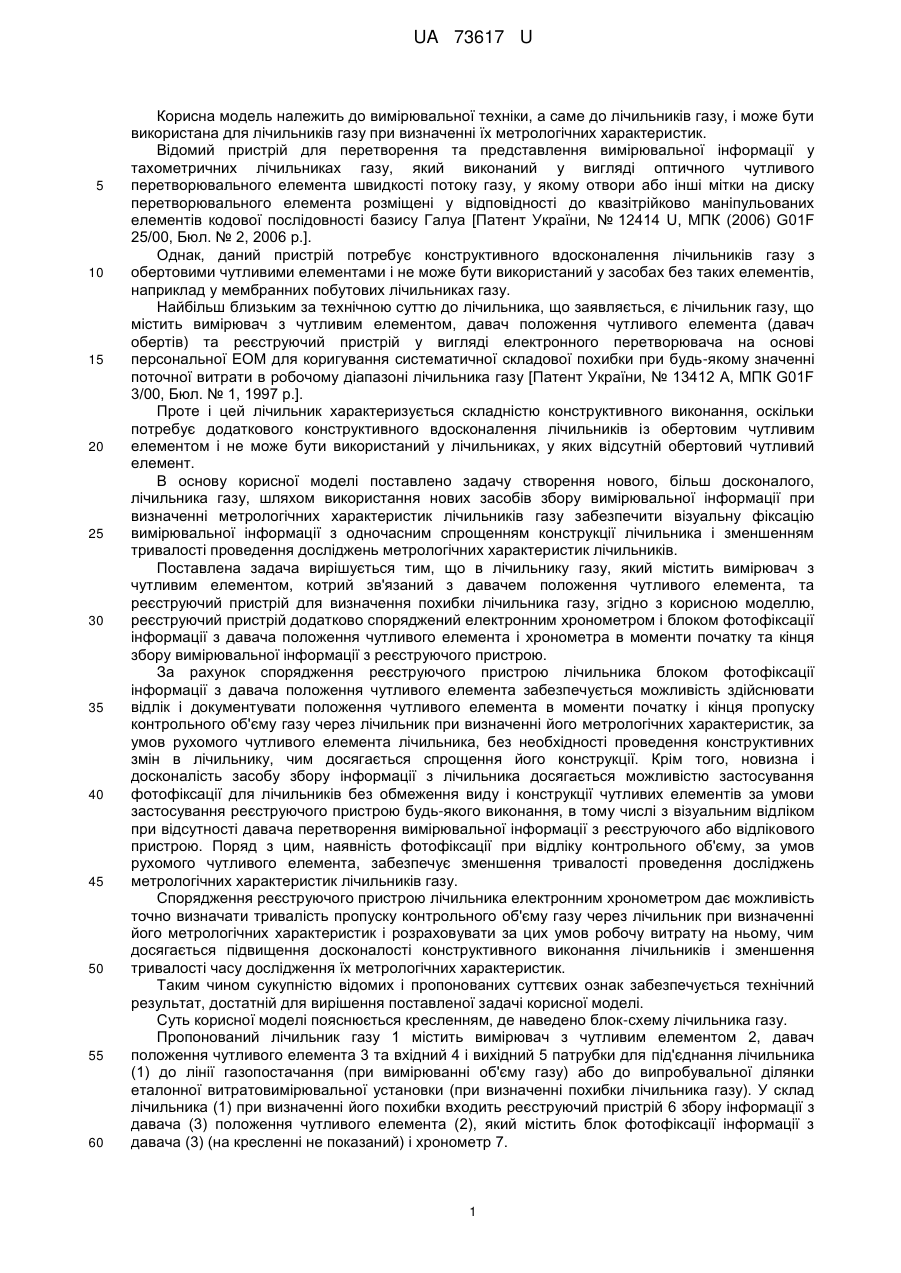

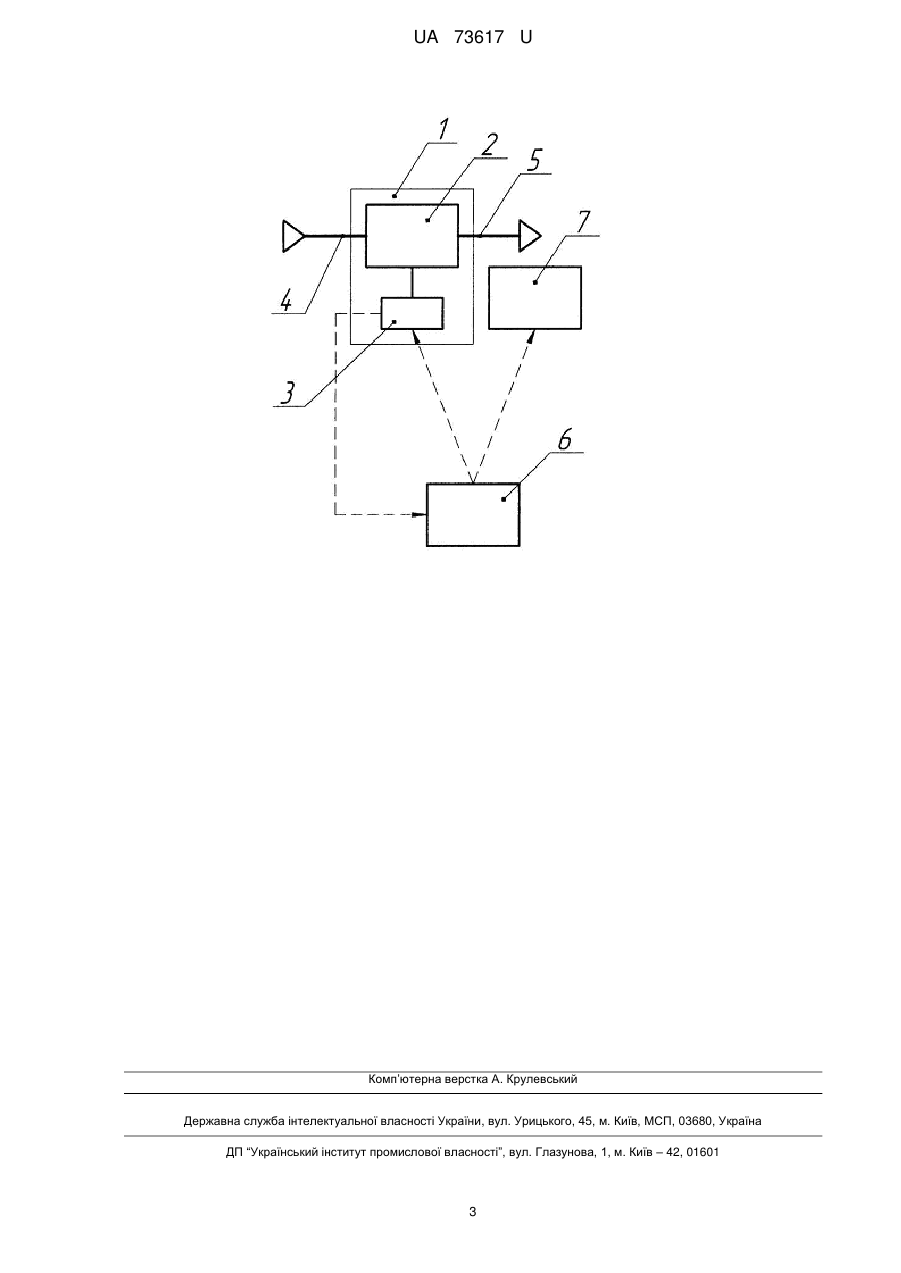

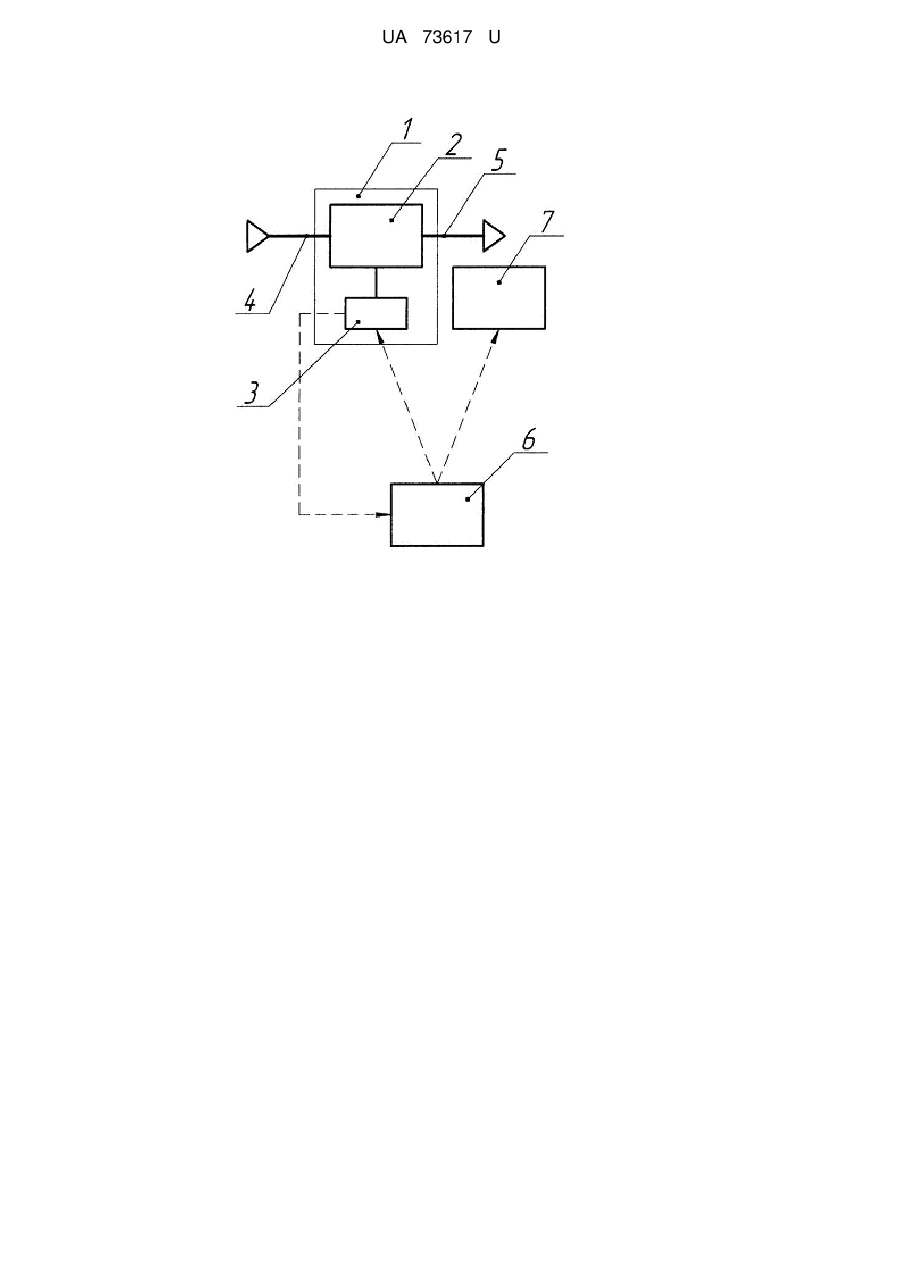

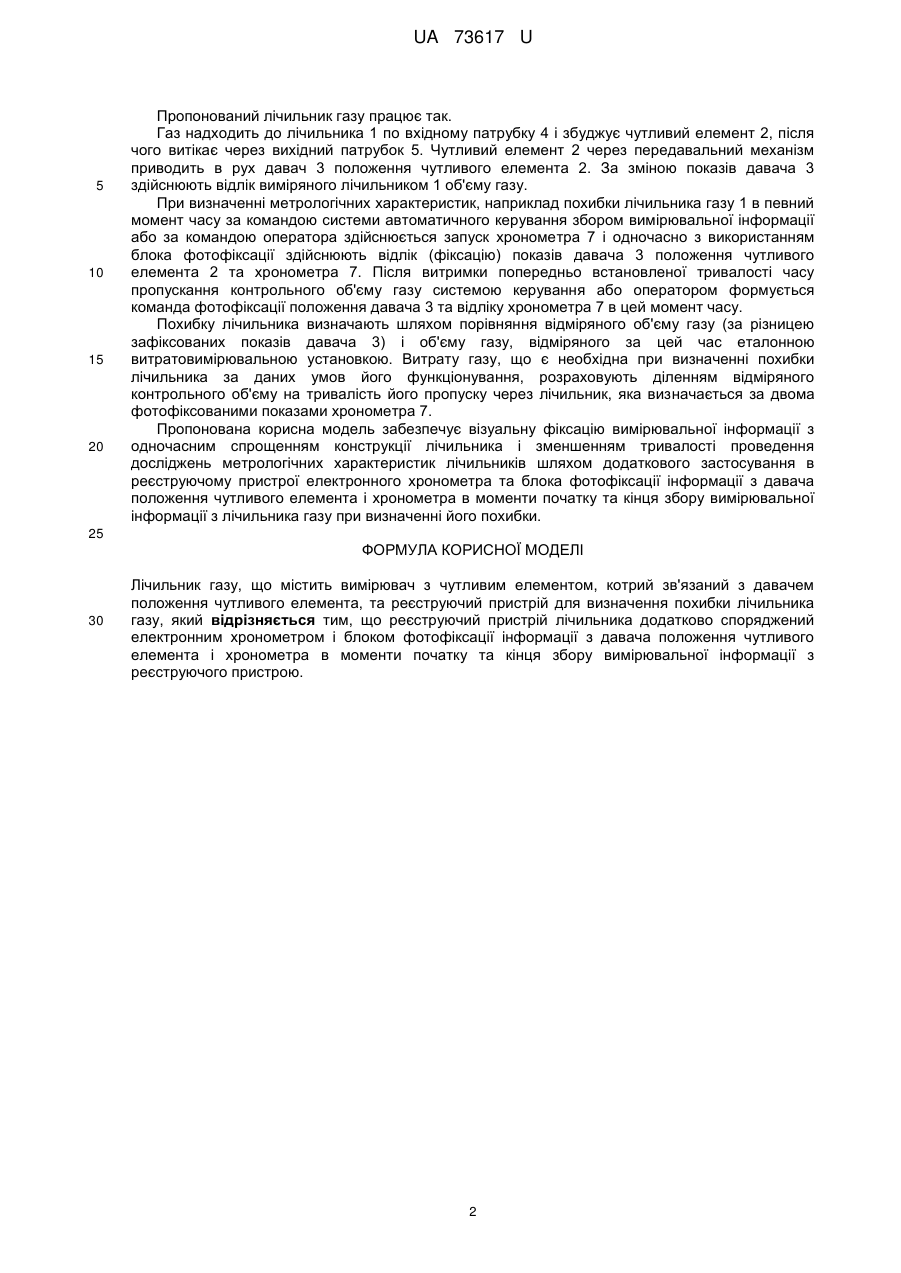

Реферат: Лічильник газу містить вимірювач з чутливим елементом, реєструючий пристрій, електронний хронометр і блок фотофіксації інформації. UA 73617 U (12) UA 73617 U UA 73617 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальної техніки, а саме до лічильників газу, і може бути використана для лічильників газу при визначенні їх метрологічних характеристик. Відомий пристрій для перетворення та представлення вимірювальної інформації у тахометричних лічильниках газу, який виконаний у вигляді оптичного чутливого перетворювального елемента швидкості потоку газу, у якому отвори або інші мітки на диску перетворювального елемента розміщені у відповідності до квазітрійково маніпульованих елементів кодової послідовності базису Галуа [Патент України, № 12414 U, МПК (2006) G01F 25/00, Бюл. № 2, 2006 p.]. Однак, даний пристрій потребує конструктивного вдосконалення лічильників газу з обертовими чутливими елементами і не може бути використаний у засобах без таких елементів, наприклад у мембранних побутових лічильниках газу. Найбільш близьким за технічною суттю до лічильника, що заявляється, є лічильник газу, що містить вимірювач з чутливим елементом, давач положення чутливого елемента (давач обертів) та реєструючий пристрій у вигляді електронного перетворювача на основі персональної ЕОМ для коригування систематичної складової похибки при будь-якому значенні поточної витрати в робочому діапазоні лічильника газу [Патент України, № 13412 А, МПК G01F 3/00, Бюл. № 1, 1997 p.]. Проте і цей лічильник характеризується складністю конструктивного виконання, оскільки потребує додаткового конструктивного вдосконалення лічильників із обертовим чутливим елементом і не може бути використаний у лічильниках, у яких відсутній обертовий чутливий елемент. В основу корисної моделі поставлено задачу створення нового, більш досконалого, лічильника газу, шляхом використання нових засобів збору вимірювальної інформації при визначенні метрологічних характеристик лічильників газу забезпечити візуальну фіксацію вимірювальної інформації з одночасним спрощенням конструкції лічильника і зменшенням тривалості проведення досліджень метрологічних характеристик лічильників. Поставлена задача вирішується тим, що в лічильнику газу, який містить вимірювач з чутливим елементом, котрий зв'язаний з давачем положення чутливого елемента, та реєструючий пристрій для визначення похибки лічильника газу, згідно з корисною моделлю, реєструючий пристрій додатково споряджений електронним хронометром і блоком фотофіксації інформації з давача положення чутливого елемента і хронометра в моменти початку та кінця збору вимірювальної інформації з реєструючого пристрою. За рахунок спорядження реєструючого пристрою лічильника блоком фотофіксації інформації з давача положення чутливого елемента забезпечується можливість здійснювати відлік і документувати положення чутливого елемента в моменти початку і кінця пропуску контрольного об'єму газу через лічильник при визначенні його метрологічних характеристик, за умов рухомого чутливого елемента лічильника, без необхідності проведення конструктивних змін в лічильнику, чим досягається спрощення його конструкції. Крім того, новизна і досконалість засобу збору інформації з лічильника досягається можливістю застосування фотофіксації для лічильників без обмеження виду і конструкції чутливих елементів за умови застосування реєструючого пристрою будь-якого виконання, в тому числі з візуальним відліком при відсутності давача перетворення вимірювальної інформації з реєструючого або відлікового пристрою. Поряд з цим, наявність фотофіксації при відліку контрольного об'єму, за умов рухомого чутливого елемента, забезпечує зменшення тривалості проведення досліджень метрологічних характеристик лічильників газу. Спорядження реєструючого пристрою лічильника електронним хронометром дає можливість точно визначати тривалість пропуску контрольного об'єму газу через лічильник при визначенні його метрологічних характеристик і розраховувати за цих умов робочу витрату на ньому, чим досягається підвищення досконалості конструктивного виконання лічильників і зменшення тривалості часу дослідження їх метрологічних характеристик. Таким чином сукупністю відомих і пропонованих суттєвих ознак забезпечується технічний результат, достатній для вирішення поставленої задачі корисної моделі. Суть корисної моделі пояснюється кресленням, де наведено блок-схему лічильника газу. Пропонований лічильник газу 1 містить вимірювач з чутливим елементом 2, давач положення чутливого елемента 3 та вхідний 4 і вихідний 5 патрубки для під'єднання лічильника (1) до лінії газопостачання (при вимірюванні об'єму газу) або до випробувальної ділянки еталонної витратовимірювальної установки (при визначенні похибки лічильника газу). У склад лічильника (1) при визначенні його похибки входить реєструючий пристрій 6 збору інформації з давача (3) положення чутливого елемента (2), який містить блок фотофіксації інформації з давача (3) (на кресленні не показаний) і хронометр 7. 1 UA 73617 U 5 10 15 20 Пропонований лічильник газу працює так. Газ надходить до лічильника 1 по вхідному патрубку 4 і збуджує чутливий елемент 2, після чого витікає через вихідний патрубок 5. Чутливий елемент 2 через передавальний механізм приводить в рух давач 3 положення чутливого елемента 2. За зміною показів давача 3 здійснюють відлік виміряного лічильником 1 об'єму газу. При визначенні метрологічних характеристик, наприклад похибки лічильника газу 1 в певний момент часу за командою системи автоматичного керування збором вимірювальної інформації або за командою оператора здійснюється запуск хронометра 7 і одночасно з використанням блока фотофіксації здійснюють відлік (фіксацію) показів давача 3 положення чутливого елемента 2 та хронометра 7. Після витримки попередньо встановленої тривалості часу пропускання контрольного об'єму газу системою керування або оператором формується команда фотофіксації положення давача 3 та відліку хронометра 7 в цей момент часу. Похибку лічильника визначають шляхом порівняння відміряного об'єму газу (за різницею зафіксованих показів давача 3) і об'єму газу, відміряного за цей час еталонною витратовимірювальною установкою. Витрату газу, що є необхідна при визначенні похибки лічильника за даних умов його функціонування, розраховують діленням відміряного контрольного об'єму на тривалість його пропуску через лічильник, яка визначається за двома фотофіксованими показами хронометра 7. Пропонована корисна модель забезпечує візуальну фіксацію вимірювальної інформації з одночасним спрощенням конструкції лічильника і зменшенням тривалості проведення досліджень метрологічних характеристик лічильників шляхом додаткового застосування в реєструючому пристрої електронного хронометра та блока фотофіксації інформації з давача положення чутливого елемента і хронометра в моменти початку та кінця збору вимірювальної інформації з лічильника газу при визначенні його похибки. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Лічильник газу, що містить вимірювач з чутливим елементом, котрий зв'язаний з давачем положення чутливого елемента, та реєструючий пристрій для визначення похибки лічильника газу, який відрізняється тим, що реєструючий пристрій лічильника додатково споряджений електронним хронометром і блоком фотофіксації інформації з давача положення чутливого елемента і хронометра в моменти початку та кінця збору вимірювальної інформації з реєструючого пристрою. 2 UA 73617 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюGas meter
Автори англійськоюSerediuk Orest Yevhenovych, Vynnytchuk Anna Hryhorivna, Striletskyi Yurii Yosypovych, Tymkiv Ruslan Yaroslavovyc, Zelinskyi Oleksii Romanovych
Назва патенту російськоюСчетчик газа
Автори російськоюСередюк Орест Евгеньевич, Винничук Анна Григорьевна, Стрилецкий Юрий Иосифович, Тимкив Руслан Ярославович, Зелинский Олексий Романович
МПК / Мітки
МПК: G01F 3/00
