Лічильник газу

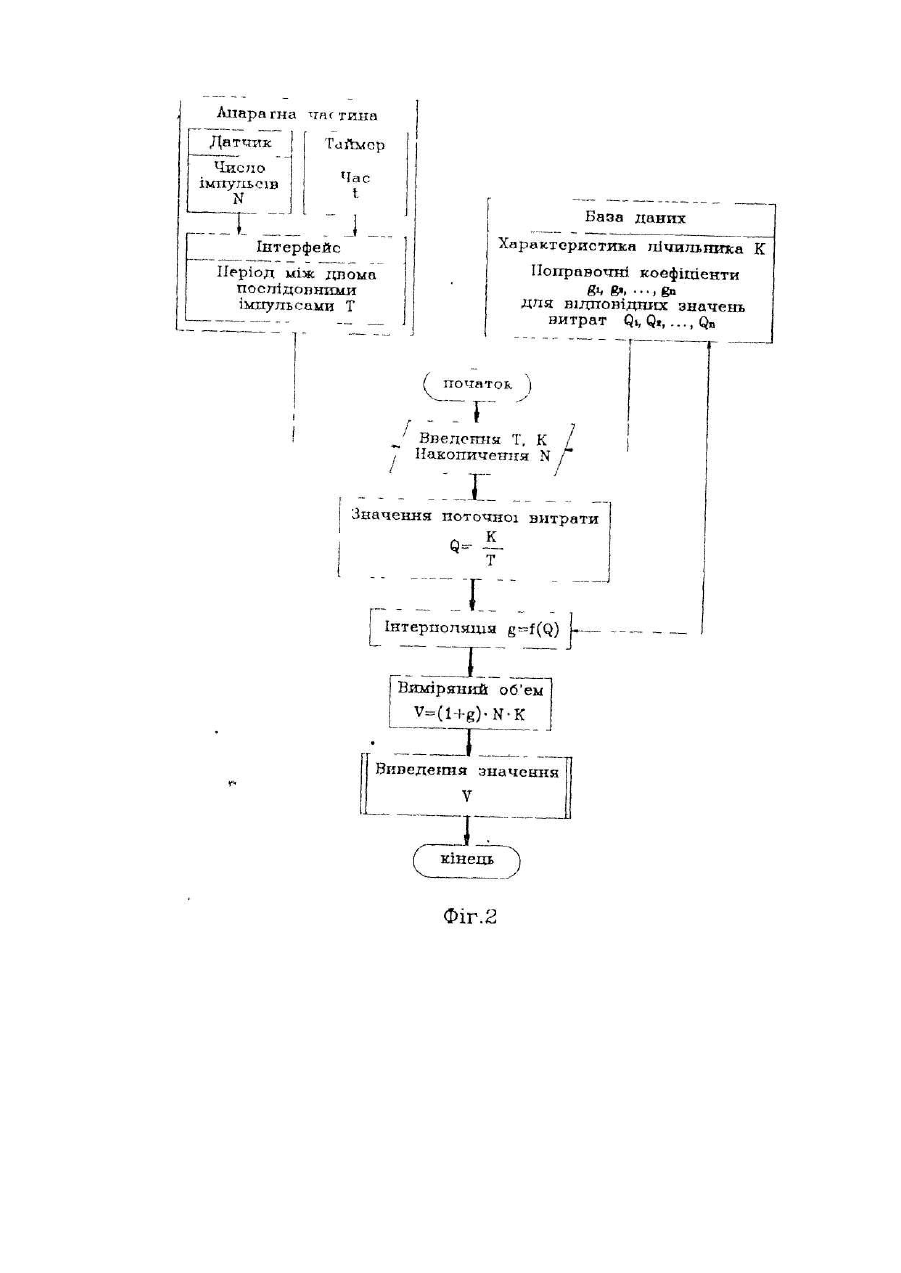

Винахід відноситься до засобів вимірювань і може бути використаний при вимірюваннях об'ємної витрати газів, в тому числі і як взірцевий засіб вимірювання. Відомий лічильник газу, що містить вимірювач з чутливим елементом у вигляді турбінного колеса, та лічильний механізм. (Кремлевский П.П. "Расходомеры и счетчики количества", Машиностроение, Ленинград, 1989 г., с. 273-276). Недоліком цього лічильника є значна похибка, що виникає при вимірюваннях малих витрат газу, коли газовий потік переходить в ламінарний. Найближчим по технічній суті є лічильник газу, що містить вимірювач з чутливим елементом у вигляді двох роторів, які зв'язані між собою синхронізуючими зубчастими колесами, та реєструючий пристрій у вигляді лічильного механізму, зв'язаного з валом одного з роторів. (Там же, с. 335-336). Недоліком цього лічильника газу є наявність невиключеної систематичної складової похибки, викликаної залежністю Інтегрального значення результатів вимірювань об'єму газу від поточного значення його витрати. В основу винаходу покладено завдання створити такий лічильник газу, який би дозволяв забезпечити підвищення точності вимірювання. Цей технічний результат досягається тим, що лічильник газу, який містить вимірювач з чутливим елементом та реєструючий пристрій, згідно з винаходом додатково містить датчик обертів, зв'язаний з чутливим елементом, а реєструючий пристрій являє собою електронний перетворювач на основі однокристальної мікроЕОМ або персональної ЕОМ, яка забезпечує автоматичне виключення систематичної складової похибки при будь-якому значенні поточної витрати в робочому діапазоні лічильника газу. Крім того, лічильник додатково містить багатопелюсткову крильчатку, розташовану між чутливим елементом та датчиком обертів. Підвищення точності вимірювання досягається тим, що завдяки використанню описаної конструкції виключається систематична складова похибки, викликана залежністю інтегрального значення результатів вимірювання від поточного значення витрати, завдяки тому, що значення цих результатів є постійним, що досягається за рахунок внесення поправки, яка компенсує значення систематичної складової похибки вимірювання. Введення багатопелюсткової крильчатки забезпечує кращі умови роботи чутливого елемента, тим самим додатково збільшує точність вимірів. На фігурі 1 представлене креслення запропонованого лічильника газу; на фігурі 2 - блок-схема програми виключення систематичної складової похибки лічильника. Лічильник газу складається з вимірювача з чутливим елементом 1, датчика 2, крильчатки 3, розташованої між чутливим елементом і датчиком, електронного перетворювача з ЕОМ 4. Лічильник працює наступним чином. Через вимірювач і лічильника пропускають вимірюваний газ. Під дією перепаду тиску на вході і ви ході лічильника чутливий елемент починає обертатись. Обертаючись, чутливий елемент приводить в рух крильчатку 3. Датчик 2 перетворює рух крильчатки в електричні імпульси, імпульси надходять на вхід електронного перетворювача. Аналізуючи період надходження Імпульсів, електронний перетворювач обчислює значення поточної витрати. За програмою, блок-схема якої наведена на фіг.2, електронний перетворювач обчислює поправку, що виключає систематичну складову похибки лічильника, а також уточнене значення виміряного об'єму газу. При цьому поправочні коефіцієнти, що компенсують залежність значень систематичної складової похибки лічильника від значень поточної витрати газу, вводяться в програму згідно з результатами попереднього градуювання вимірювача лічильника газу.
