Куксова вкладка для покривного знімного протеза

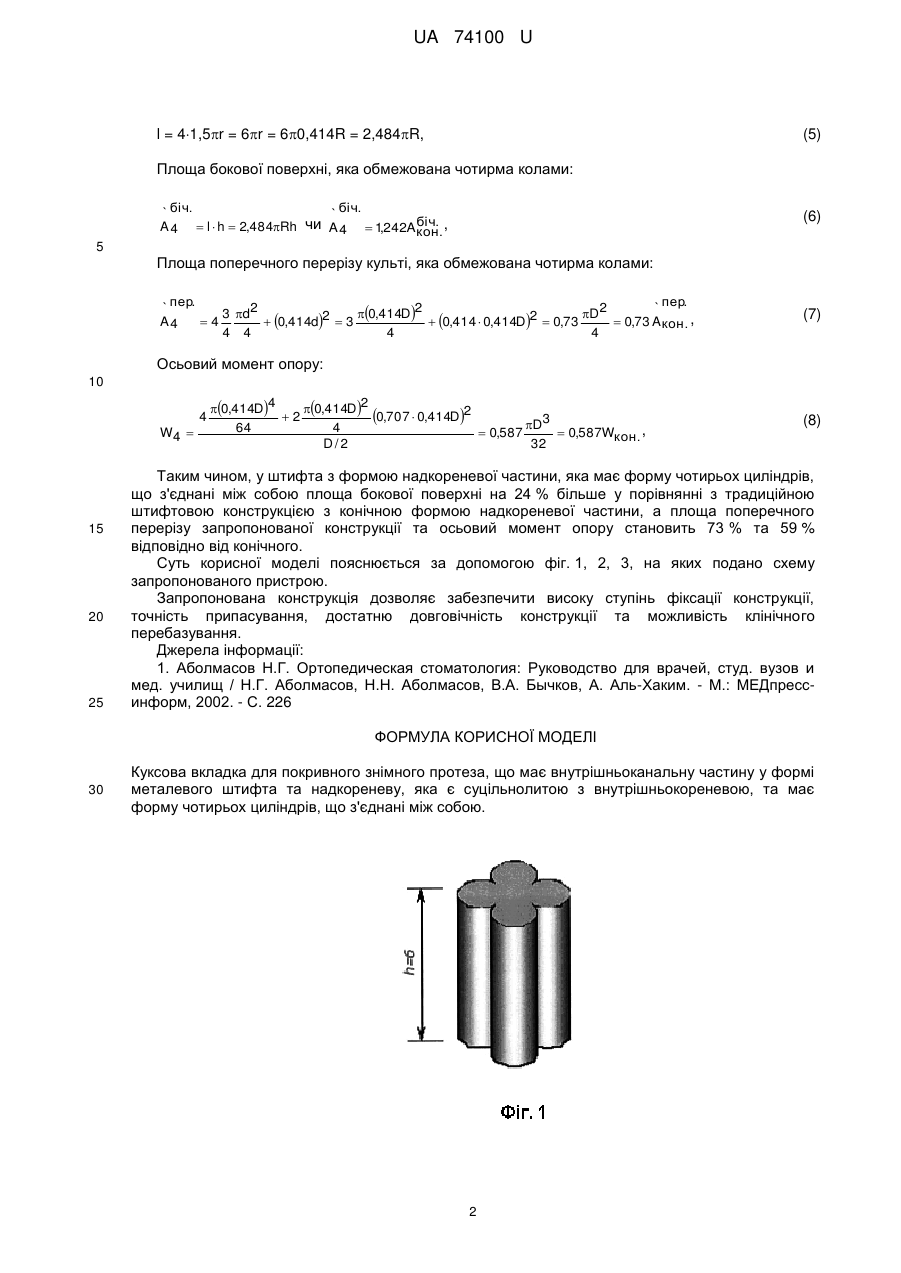

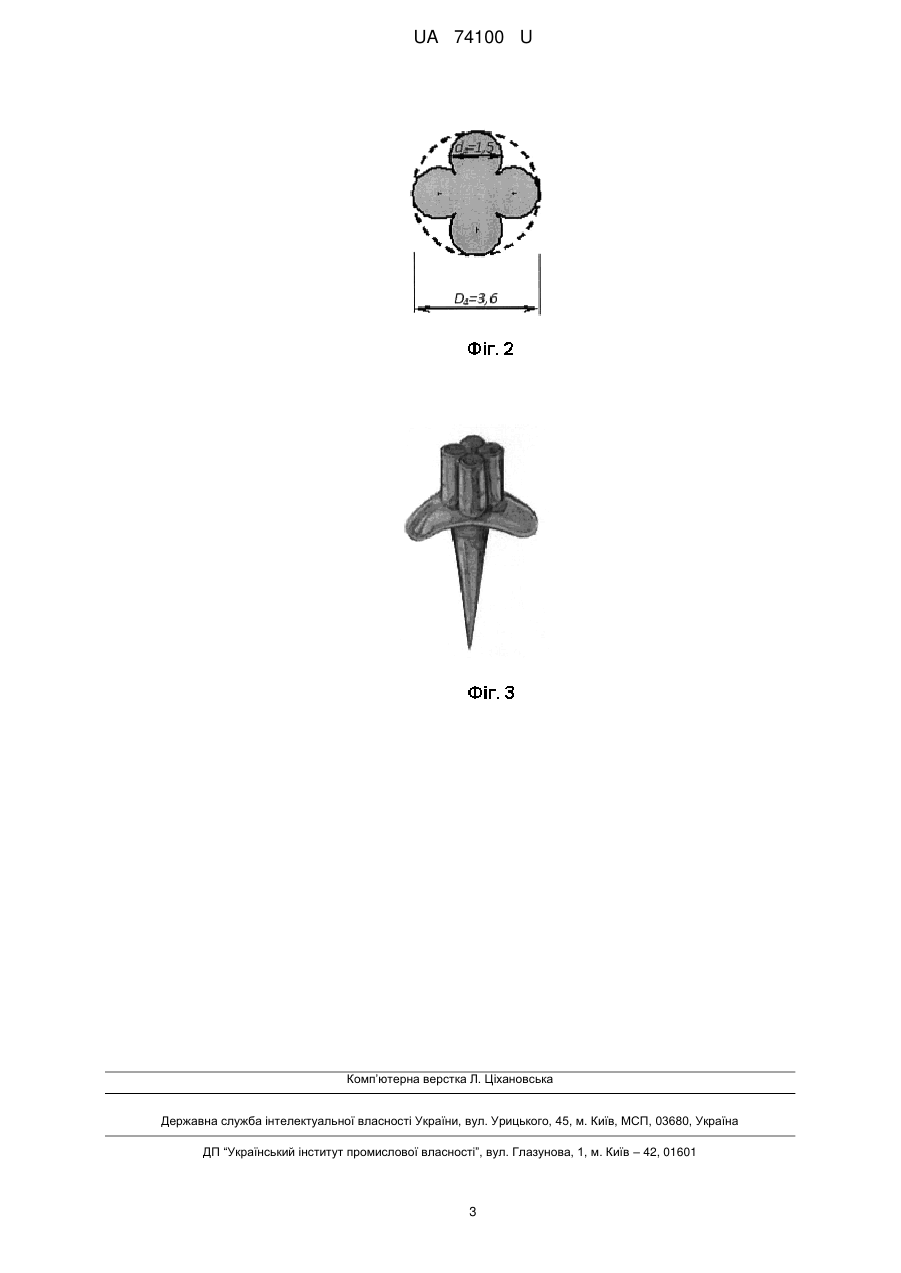

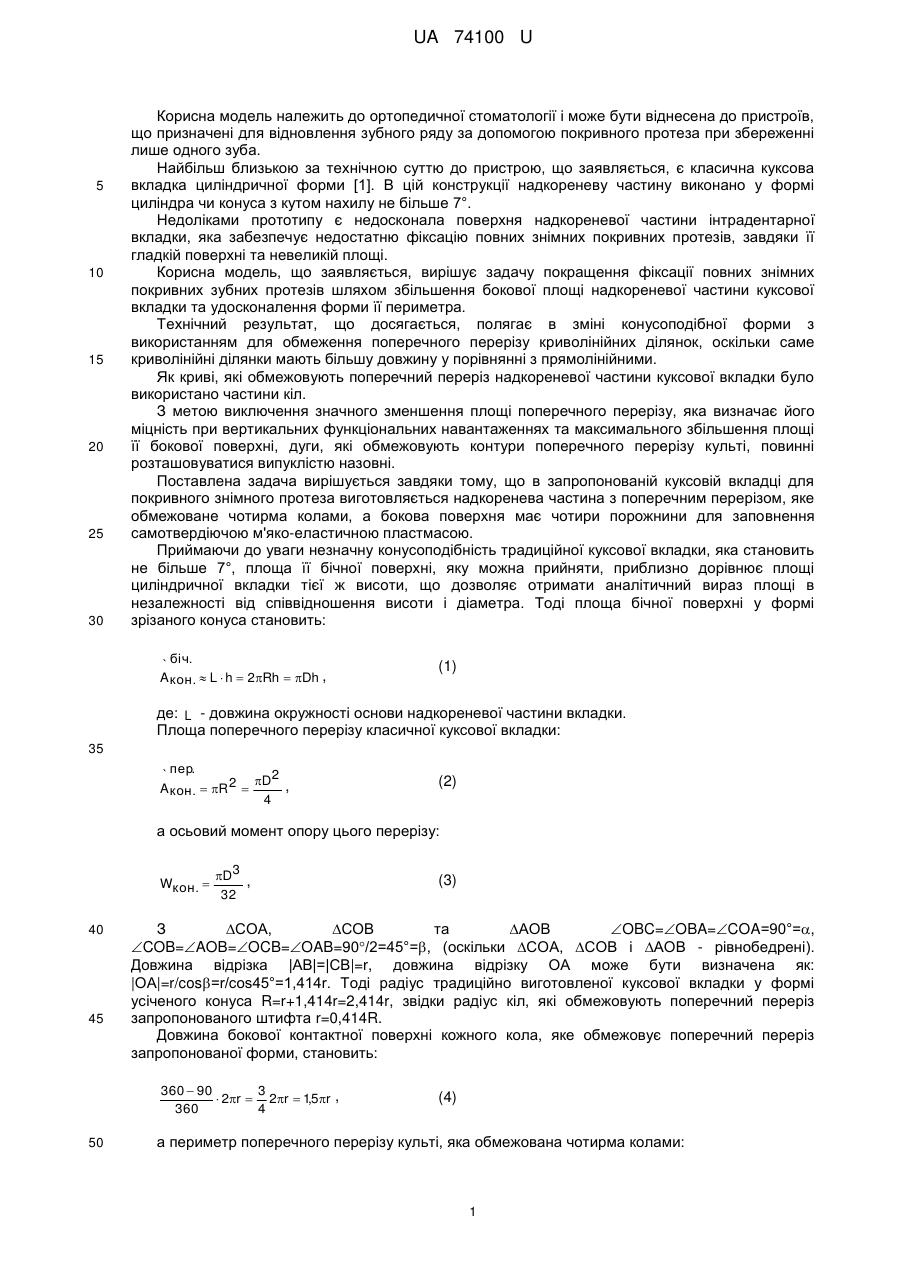

Реферат: Куксова вкладка для покривного знімного протеза має внутрішньоканальну частину у формі металевого штифта та надкореневу, яка є суцільнолитою з внутрішньокореневою, та має форму чотирьох циліндрів, що з'єднані між собою. UA 74100 U (12) UA 74100 U UA 74100 U 5 10 15 20 25 30 Корисна модель належить до ортопедичної стоматології і може бути віднесена до пристроїв, що призначені для відновлення зубного ряду за допомогою покривного протеза при збереженні лише одного зуба. Найбільш близькою за технічною суттю до пристрою, що заявляється, є класична куксова вкладка циліндричної форми [1]. В цій конструкції надкореневу частину виконано у формі циліндра чи конуса з кутом нахилу не більше 7°. Недоліками прототипу є недосконала поверхня надкореневої частини інтрадентарної вкладки, яка забезпечує недостатню фіксацію повних знімних покривних протезів, завдяки її гладкій поверхні та невеликій площі. Корисна модель, що заявляється, вирішує задачу покращення фіксації повних знімних покривних зубних протезів шляхом збільшення бокової площі надкореневої частини куксової вкладки та удосконалення форми її периметра. Технічний результат, що досягається, полягає в зміні конусоподібної форми з використанням для обмеження поперечного перерізу криволінійних ділянок, оскільки саме криволінійні ділянки мають більшу довжину у порівнянні з прямолінійними. Як криві, які обмежовують поперечний переріз надкореневої частини куксової вкладки було використано частини кіл. З метою виключення значного зменшення площі поперечного перерізу, яка визначає його міцність при вертикальних функціональних навантаженнях та максимального збільшення площі її бокової поверхні, дуги, які обмежовують контури поперечного перерізу культі, повинні розташовуватися випуклістю назовні. Поставлена задача вирішується завдяки тому, що в запропонованій куксовій вкладці для покривного знімного протеза виготовляється надкоренева частина з поперечним перерізом, яке обмежоване чотирма колами, а бокова поверхня має чотири порожнини для заповнення самотвердіючою м'яко-еластичною пластмасою. Приймаючи до уваги незначну конусоподібність традиційної куксової вкладки, яка становить не більше 7°, площа її бічної поверхні, яку можна прийняти, приблизно дорівнює площі циліндричної вкладки тієї ж висоти, що дозволяє отримати аналітичний вираз площі в незалежності від співвідношення висоти і діаметра. Тоді площа бічної поверхні у формі зрізаного конуса становить: ` біч. A кон.  L  h  2Rh  Dh , (1) де: L - довжина окружності основи надкореневої частини вкладки. Площа поперечного перерізу класичної куксової вкладки: 35 ` пер. D2 , A кон.  R 2  4 (2) а осьовий момент опору цього перерізу: Wкон.  40 45 D3 , 32 З ∆СОА, ∆СОВ та ∆АОВ OBC=OBA=COA=90°=, COB=AOB=OCB=OAB=90/2=45°=, (оскільки ∆СОА, ∆СОВ і ∆АОВ - рівнобедрені). Довжина відрізка |АB|=|СВ|=r, довжина відрізку ОА може бути визначена як: |ОА|=r/cos=r/cos45°=1,414r. Тоді радіус традиційно виготовленої куксової вкладки у формі усіченого конуса R=r+1,414r=2,414r, звідки радіус кіл, які обмежовують поперечний переріз запропонованого штифта r=0,414R. Довжина бокової контактної поверхні кожного кола, яке обмежовує поперечний переріз запропонованої форми, становить: 360  90 3  2r  2r  15r , , 360 4 50 (3) (4) а периметр поперечного перерізу культі, яка обмежована чотирма колами: 1 UA 74100 U (5) l = 41,5r = 6r = 60,414R = 2,484R, Площа бокової поверхні, яка обмежована чотирма колами: ` біч. ` біч. біч. A 4  l  h  2,484Rh чи A 4  1242Aкон. , , (6) 5 Площа поперечного перерізу культі, яка обмежована чотирма колами: 2 2 ` пер. ` пер. 3 d2 2  3 0,414D  0,414  0,414D2  0,73 D  0,73 A A4 4  0,414d кон. , 4 4 4 4 (7) Осьовий момент опору: 10 W4  15 20 25 4 0,414D4 0,414D2 0,707  0,414D2 2 D3 64 4  0,587  0,587Wкон. , D/2 32 (8) Таким чином, у штифта з формою надкореневої частини, яка має форму чотирьох циліндрів, що з'єднані між собою площа бокової поверхні на 24 % більше у порівнянні з традиційною штифтовою конструкцією з конічною формою надкореневої частини, а площа поперечного перерізу запропонованої конструкції та осьовий момент опору становить 73 % та 59 % відповідно від конічного. Суть корисної моделі пояснюється за допомогою фіг. 1, 2, 3, на яких подано схему запропонованого пристрою. Запропонована конструкція дозволяє забезпечити високу ступінь фіксації конструкції, точність припасування, достатню довговічність конструкції та можливість клінічного перебазування. Джерела інформації: 1. Аболмасов Н.Г. Ортопедическая стоматология: Руководство для врачей, студ. вузов и мед. училищ / Н.Г. Аболмасов, Н.Н. Аболмасов, В.А. Бычков, А. Аль-Хаким. - М.: МЕДпрессинформ, 2002. - С. 226 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Куксова вкладка для покривного знімного протеза, що має внутрішньоканальну частину у формі металевого штифта та надкореневу, яка є суцільнолитою з внутрішньокореневою, та має форму чотирьох циліндрів, що з'єднані між собою. 2 UA 74100 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
