Куксова штифтова вкладка та інструмент для формування протезного ложа

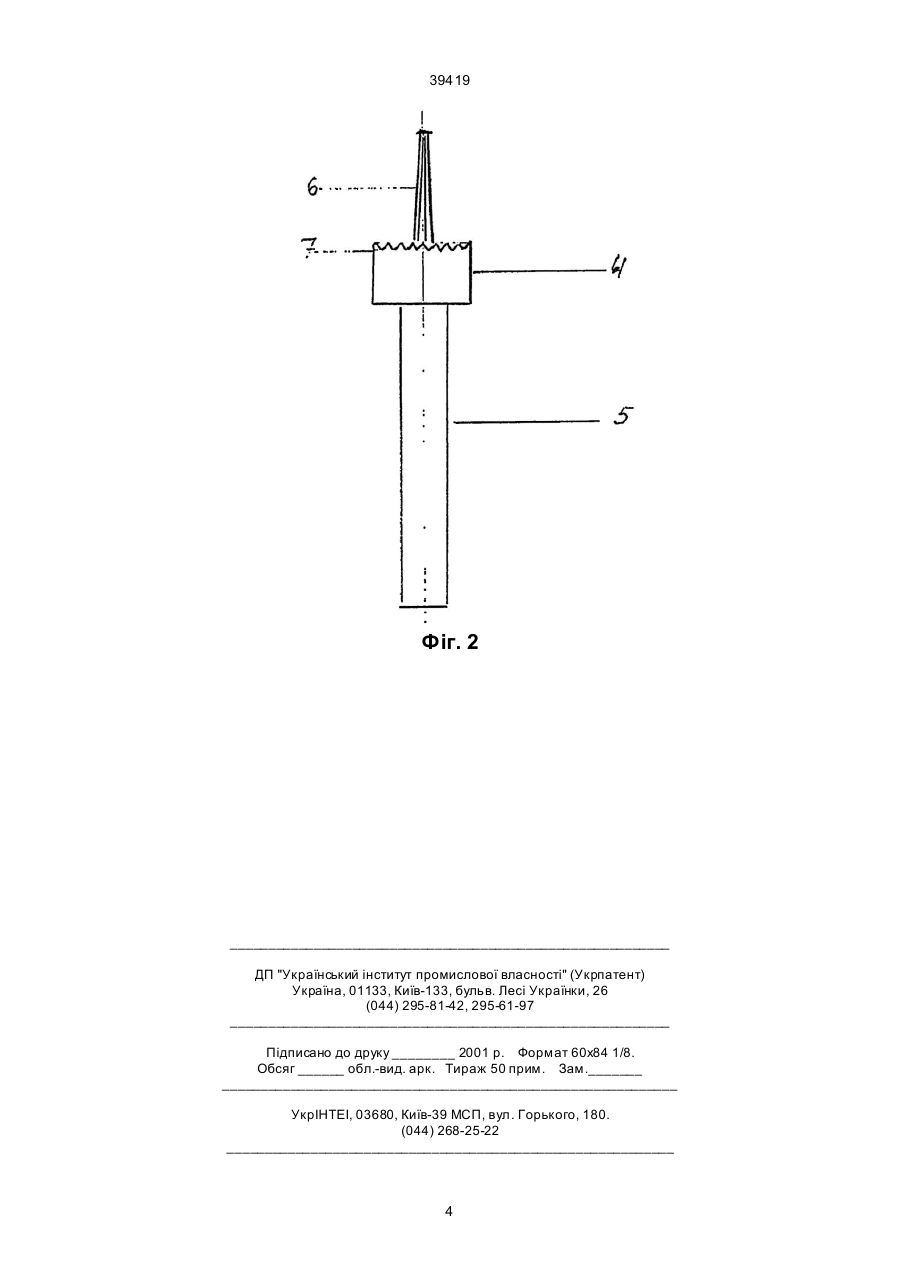

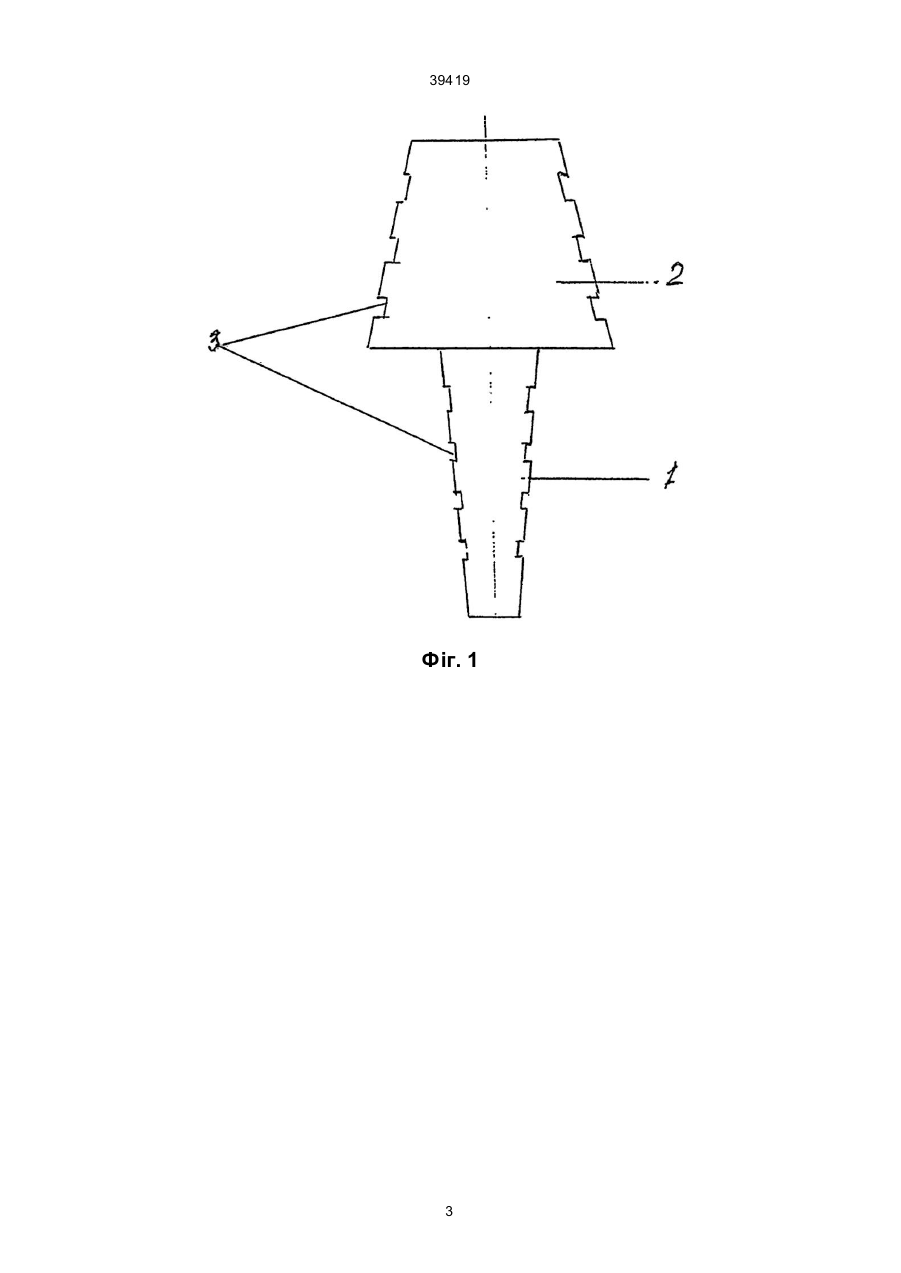

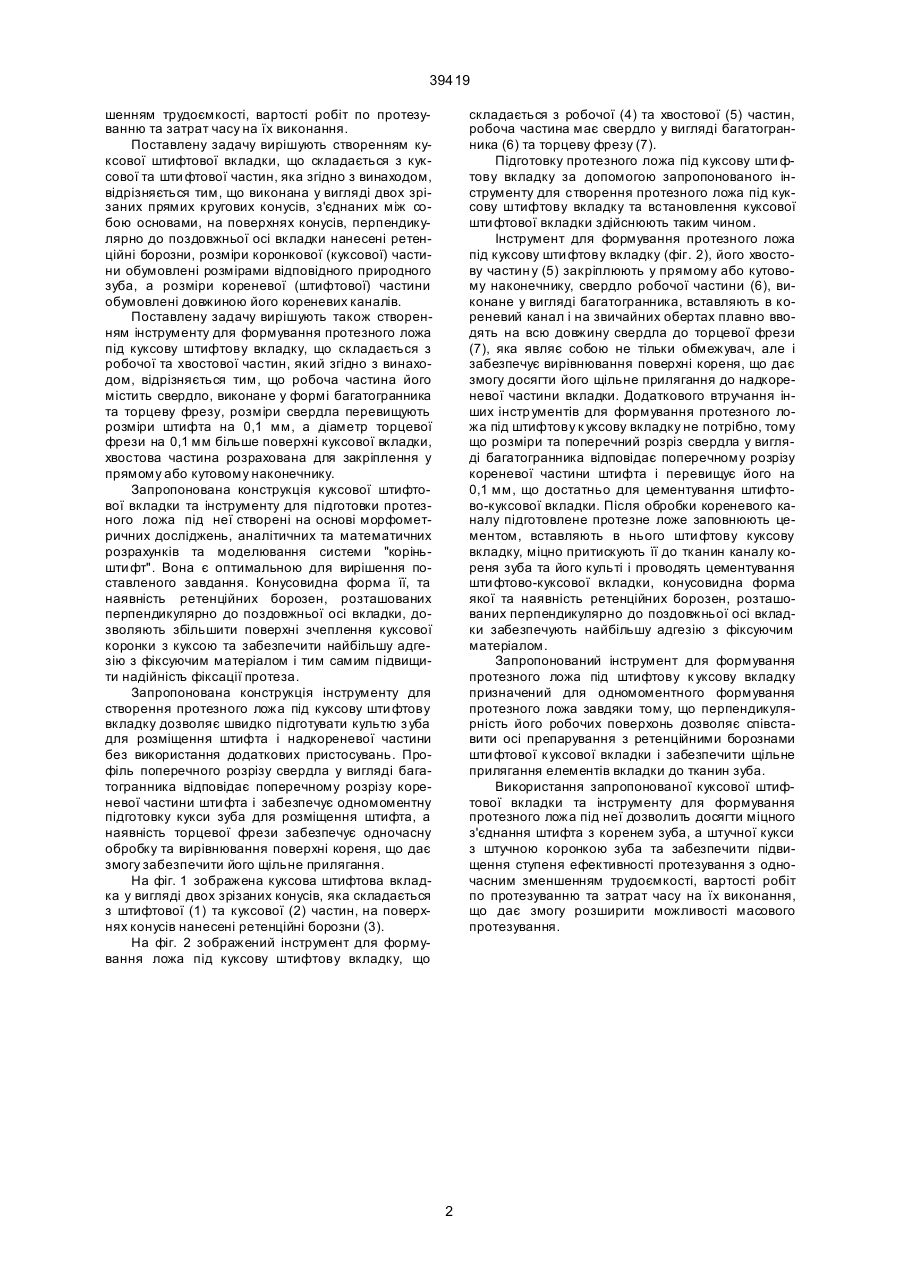

1. Куксова штифтова вкладка, що складається з куксової (коронкової) та штифтової (кореневої) частин, яка відрізняється тим, що вона виконана у вигляді двох зрізаних прямих кругових конусів з'єднаних між собою основами, на поверхнях кону 39419 шенням трудоємкості, вартості робіт по протезуванню та затрат часу на їх виконання. Поставлену задачу вирішують створенням куксової штифтової вкладки, що складається з куксової та шти фтової частин, яка згідно з винаходом, відрізняється тим, що виконана у вигляді двох зрізаних прямих кругових конусів, з'єднаних між собою основами, на поверхнях конусів, перпендикулярно до поздовжньої осі вкладки нанесені ретенційні борозни, розміри коронкової (куксової) частини обумовлені розмірами відповідного природного зуба, а розміри кореневої (штифтової) частини обумовлені довжиною його кореневих каналів. Поставлену задачу вирішують також створенням інструменту для формування протезного ложа під куксову штифтову вкладку, що складається з робочої та хвостової частин, який згідно з винаходом, відрізняється тим, що робоча частина його містить свердло, виконане у формі багатогранника та торцеву фрезу, розміри свердла перевищують розміри штифта на 0,1 мм, а діаметр торцевої фрези на 0,1 мм більше поверхні куксової вкладки, хвостова частина розрахована для закріплення у прямому або кутовому наконечнику. Запропонована конструкція куксової штифтової вкладки та інструменту для підготовки протезного ложа під неї створені на основі морфометричних досліджень, аналітичних та математичних розрахунків та моделювання системи "коріньшти фт". Вона є оптимальною для вирішення поставленого завдання. Конусовидна форма її, та наявність ретенційних борозен, розташованих перпендикулярно до поздовжньої осі вкладки, дозволяють збільшити поверхні зчеплення куксової коронки з куксою та забезпечити найбільшу адгезію з фіксуючим матеріалом і тим самим підвищити надійність фіксації протеза. Запропонована конструкція інструменту для створення протезного ложа під куксову шти фтову вкладку дозволяє швидко підготувати культю з уба для розміщення штифта і надкореневої частини без використання додаткових пристосувань. Профіль поперечного розрізу свердла у вигляді багатогранника відповідає поперечному розрізу кореневої частини шти фта і забезпечує одномоментну підготовку кукси зуба для розміщення штифта, а наявність торцевої фрези забезпечує одночасну обробку та вирівнювання поверхні кореня, що дає змогу забезпечити його щільне прилягання. На фіг. 1 зображена куксова штифтова вкладка у вигляді двох зрізаних конусів, яка складається з штифтової (1) та куксової (2) частин, на поверхнях конусів нанесені ретенційні борозни (3). На фіг. 2 зображений інструмент для формування ложа під куксову штифтову вкладку, що складається з робочої (4) та хвостової (5) частин, робоча частина має свердло у вигляді багатогранника (6) та торцеву фрезу (7). Підготовку протезного ложа під куксову шти фтову вкладку за допомогою запропонованого інструменту для створення протезного ложа під куксову штифтову вкладку та встановлення куксової шти фтової вкладки здійснюють таким чином. Інструмент для формування протезного ложа під куксову шти фтову вкладку (фіг. 2), його хвостову частин у (5) закріплюють у прямому або кутовому наконечнику, свердло робочої частини (6), виконане у вигляді багатогранника, вставляють в кореневий канал і на звичайних обертах плавно вводять на всю довжину свердла до торцевої фрези (7), яка являє собою не тільки обмежувач, але і забезпечує вирівнювання поверхні кореня, що дає змогу досягти його щільне прилягання до надкореневої частини вкладки. Додаткового втручання інших інстр ументів для формування протезного ложа під штифтову к уксову вкладку не потрібно, тому що розміри та поперечний розріз свердла у вигляді багатогранника відповідає поперечному розрізу кореневої частини штифта і перевищує його на 0,1 мм, що достатньо для цементування штифтово-куксової вкладки. Після обробки кореневого каналу підготовлене протезне ложе заповнюють цементом, вставляють в нього шти фтову куксову вкладку, міцно притискують її до тканин каналу кореня зуба та його культі і проводять цементування шти фтово-куксової вкладки, конусовидна форма якої та наявність ретенційних борозен, розташованих перпендикулярно до поздовжньої осі вкладки забезпечують найбільшу адгезію з фіксуючим матеріалом. Запропонований інструмент для формування протезного ложа під штифтову к уксову вкладку призначений для одномоментного формування протезного ложа завдяки тому, що перпендикулярність його робочих поверхонь дозволяє співставити осі препарування з ретенційними борознами шти фтової к уксової вкладки і забезпечити щільне прилягання елементів вкладки до тканин зуба. Використання запропонованої куксової штифтової вкладки та інструменту для формування протезного ложа під неї дозволить досягти міцного з'єднання штифта з коренем зуба, а штучної кукси з штучною коронкою зуба та забезпечити підвищення ступеня ефективності протезування з одночасним зменшенням трудоємкості, вартості робіт по протезуванню та затрат часу на їх виконання, що дає змогу розширити можливості масового протезування. 2 39419 Фіг. 1 3 39419 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
