Збірно-розбірний станок для утримання свиноматки і поросят

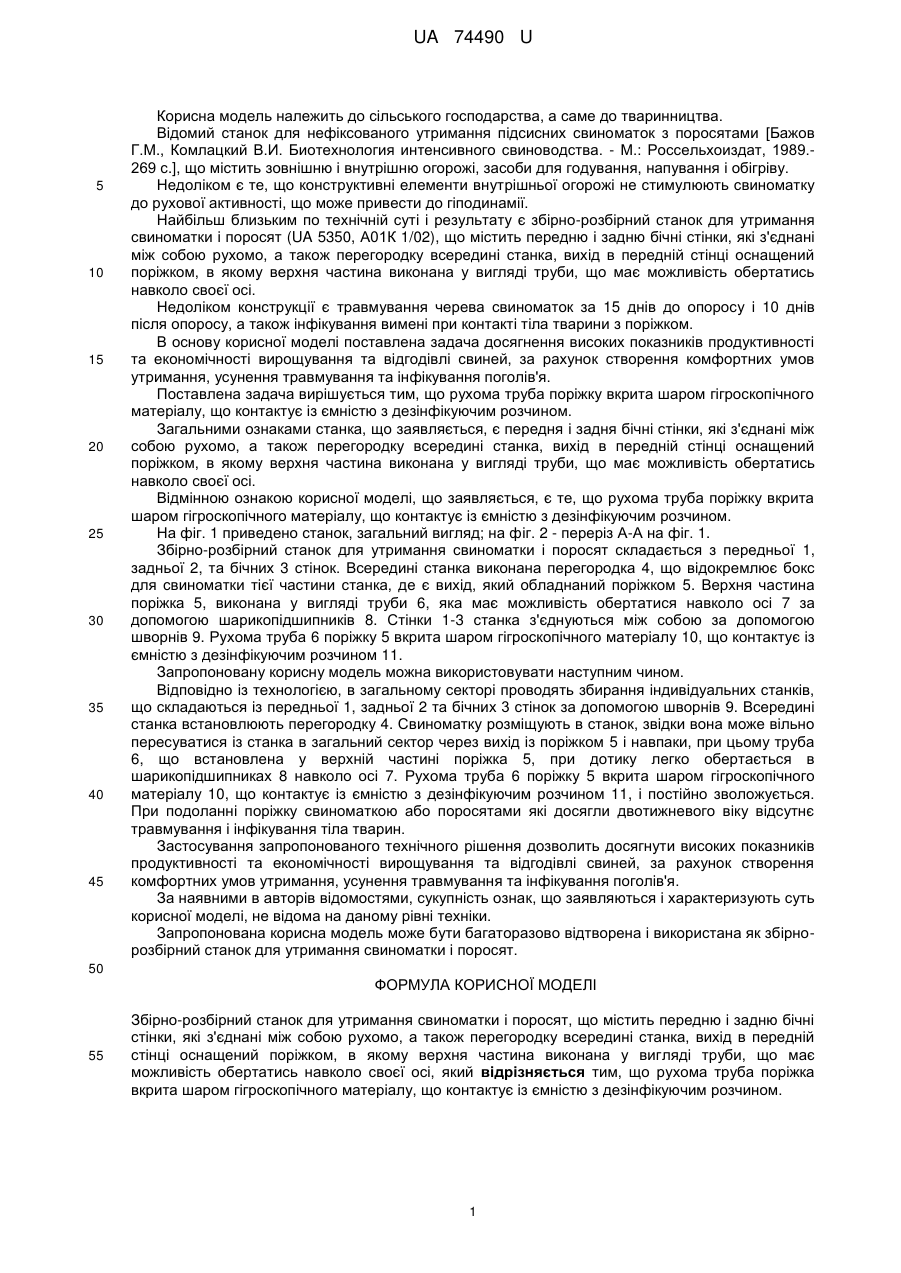

Реферат: UA 74490 U UA 74490 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільського господарства, а саме до тваринництва. Відомий станок для нефіксованого утримання підсисних свиноматок з поросятами [Бажов Г.М., Комлацкий В.И. Биотехнология интенсивного свиноводства. - М.: Россельхоиздат, 1989.269 с.], що містить зовнішню і внутрішню огорожі, засоби для годування, напування і обігріву. Недоліком є те, що конструктивні елементи внутрішньої огорожі не стимулюють свиноматку до рухової активності, що може привести до гіподинамії. Найбільш близьким по технічній суті і результату є збірно-розбірний станок для утримання свиноматки і поросят (UA 5350, А01К 1/02), що містить передню і задню бічні стінки, які з'єднані між собою рухомо, а також перегородку всередині станка, вихід в передній стінці оснащений поріжком, в якому верхня частина виконана у вигляді труби, що має можливість обертатись навколо своєї осі. Недоліком конструкції є травмування черева свиноматок за 15 днів до опоросу і 10 днів після опоросу, а також інфікування вимені при контакті тіла тварини з поріжком. В основу корисної моделі поставлена задача досягнення високих показників продуктивності та економічності вирощування та відгодівлі свиней, за рахунок створення комфортних умов утримання, усунення травмування та інфікування поголів'я. Поставлена задача вирішується тим, що рухома труба поріжку вкрита шаром гігроскопічного матеріалу, що контактує із ємністю з дезінфікуючим розчином. Загальними ознаками станка, що заявляється, є передня і задня бічні стінки, які з'єднані між собою рухомо, а також перегородку всередині станка, вихід в передній стінці оснащений поріжком, в якому верхня частина виконана у вигляді труби, що має можливість обертатись навколо своєї осі. Відмінною ознакою корисної моделі, що заявляється, є те, що рухома труба поріжку вкрита шаром гігроскопічного матеріалу, що контактує із ємністю з дезінфікуючим розчином. На фіг. 1 приведено станок, загальний вигляд; на фіг. 2 - переріз А-А на фіг. 1. Збірно-розбірний станок для утримання свиноматки і поросят складається з передньої 1, задньої 2, та бічних 3 стінок. Всередині станка виконана перегородка 4, що відокремлює бокс для свиноматки тієї частини станка, де є вихід, який обладнаний поріжком 5. Верхня частина поріжка 5, виконана у вигляді труби 6, яка має можливість обертатися навколо осі 7 за допомогою шарикопідшипників 8. Стінки 1-3 станка з'єднуються між собою за допомогою шворнів 9. Рухома труба 6 поріжку 5 вкрита шаром гігроскопічного матеріалу 10, що контактує із ємністю з дезінфікуючим розчином 11. Запропоновану корисну модель можна використовувати наступним чином. Відповідно із технологією, в загальному секторі проводять збирання індивідуальних станків, що складаються із передньої 1, задньої 2 та бічних 3 стінок за допомогою шворнів 9. Всередині станка встановлюють перегородку 4. Свиноматку розміщують в станок, звідки вона може вільно пересуватися із станка в загальний сектор через вихід із поріжком 5 і навпаки, при цьому труба 6, що встановлена у верхній частині поріжка 5, при дотику легко обертається в шарикопідшипниках 8 навколо осі 7. Рухома труба 6 поріжку 5 вкрита шаром гігроскопічного матеріалу 10, що контактує із ємністю з дезінфікуючим розчином 11, і постійно зволожується. При подоланні поріжку свиноматкою або поросятами які досягли двотижневого віку відсутнє травмування і інфікування тіла тварин. Застосування запропонованого технічного рішення дозволить досягнути високих показників продуктивності та економічності вирощування та відгодівлі свиней, за рахунок створення комфортних умов утримання, усунення травмування та інфікування поголів'я. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Запропонована корисна модель може бути багаторазово відтворена і використана як збірнорозбірний станок для утримання свиноматки і поросят. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Збірно-розбірний станок для утримання свиноматки і поросят, що містить передню і задню бічні стінки, які з'єднані між собою рухомо, а також перегородку всередині станка, вихід в передній стінці оснащений поріжком, в якому верхня частина виконана у вигляді труби, що має можливість обертатись навколо своєї осі, який відрізняється тим, що рухома труба поріжка вкрита шаром гігроскопічного матеріалу, що контактує із ємністю з дезінфікуючим розчином. 1 UA 74490 U 2 UA 74490 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
