Устаткування для опоросу і утримання свиноматки з поросятами

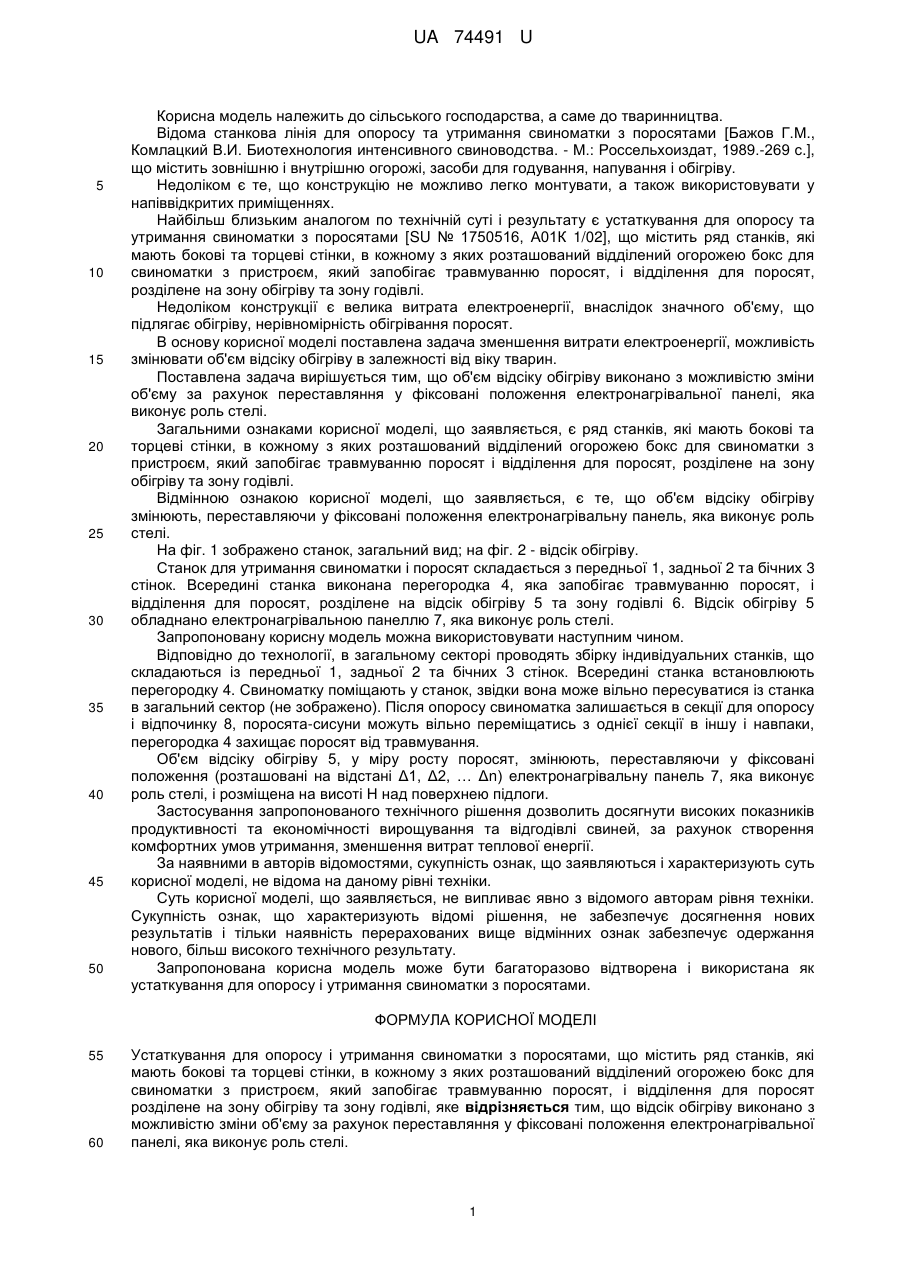

Реферат: UA 74491 U UA 74491 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, а саме до тваринництва. Відома станкова лінія для опоросу та утримання свиноматки з поросятами [Бажов Г.М., Комлацкий В.И. Биотехнология интенсивного свиноводства. - М.: Россельхоиздат, 1989.-269 с.], що містить зовнішню і внутрішню огорожі, засоби для годування, напування і обігріву. Недоліком є те, що конструкцію не можливо легко монтувати, а також використовувати у напіввідкритих приміщеннях. Найбільш близьким аналогом по технічній суті і результату є устаткування для опоросу та утримання свиноматки з поросятами [SU № 1750516, А01К 1/02], що містить ряд станків, які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят, і відділення для поросят, розділене на зону обігріву та зону годівлі. Недоліком конструкції є велика витрата електроенергії, внаслідок значного об'єму, що підлягає обігріву, нерівномірність обігрівання поросят. В основу корисної моделі поставлена задача зменшення витрати електроенергії, можливість змінювати об'єм відсіку обігріву в залежності від віку тварин. Поставлена задача вирішується тим, що об'єм відсіку обігріву виконано з можливістю зміни об'єму за рахунок переставляння у фіксовані положення електронагрівальної панелі, яка виконує роль стелі. Загальними ознаками корисної моделі, що заявляється, є ряд станків, які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят і відділення для поросят, розділене на зону обігріву та зону годівлі. Відмінною ознакою корисної моделі, що заявляється, є те, що об'єм відсіку обігріву змінюють, переставляючи у фіксовані положення електронагрівальну панель, яка виконує роль стелі. На фіг. 1 зображено станок, загальний вид; на фіг. 2 - відсік обігріву. Станок для утримання свиноматки і поросят складається з передньої 1, задньої 2 та бічних 3 стінок. Всередині станка виконана перегородка 4, яка запобігає травмуванню поросят, і відділення для поросят, розділене на відсік обігріву 5 та зону годівлі 6. Відсік обігріву 5 обладнано електронагрівальною панеллю 7, яка виконує роль стелі. Запропоновану корисну модель можна використовувати наступним чином. Відповідно до технології, в загальному секторі проводять збірку індивідуальних станків, що складаються із передньої 1, задньої 2 та бічних 3 стінок. Всередині станка встановлюють перегородку 4. Свиноматку поміщають у станок, звідки вона може вільно пересуватися із станка в загальний сектор (не зображено). Після опоросу свиноматка залишається в секції для опоросу і відпочинку 8, поросята-сисуни можуть вільно переміщатись з однієї секції в іншу і навпаки, перегородка 4 захищає поросят від травмування. Об'єм відсіку обігріву 5, у міру росту поросят, змінюють, переставляючи у фіксовані положення (розташовані на відстані Δ1, Δ2, … Δn) електронагрівальну панель 7, яка виконує роль стелі, і розміщена на висоті Н над поверхнею підлоги. Застосування запропонованого технічного рішення дозволить досягнути високих показників продуктивності та економічності вирощування та відгодівлі свиней, за рахунок створення комфортних умов утримання, зменшення витрат теплової енергії. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як устаткування для опоросу і утримання свиноматки з поросятами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Устаткування для опоросу і утримання свиноматки з поросятами, що містить ряд станків, які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят, і відділення для поросят розділене на зону обігріву та зону годівлі, яке відрізняється тим, що відсік обігріву виконано з можливістю зміни об'єму за рахунок переставляння у фіксовані положення електронагрівальної панелі, яка виконує роль стелі. 1 UA 74491 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
