Комплексна система продажу товарів

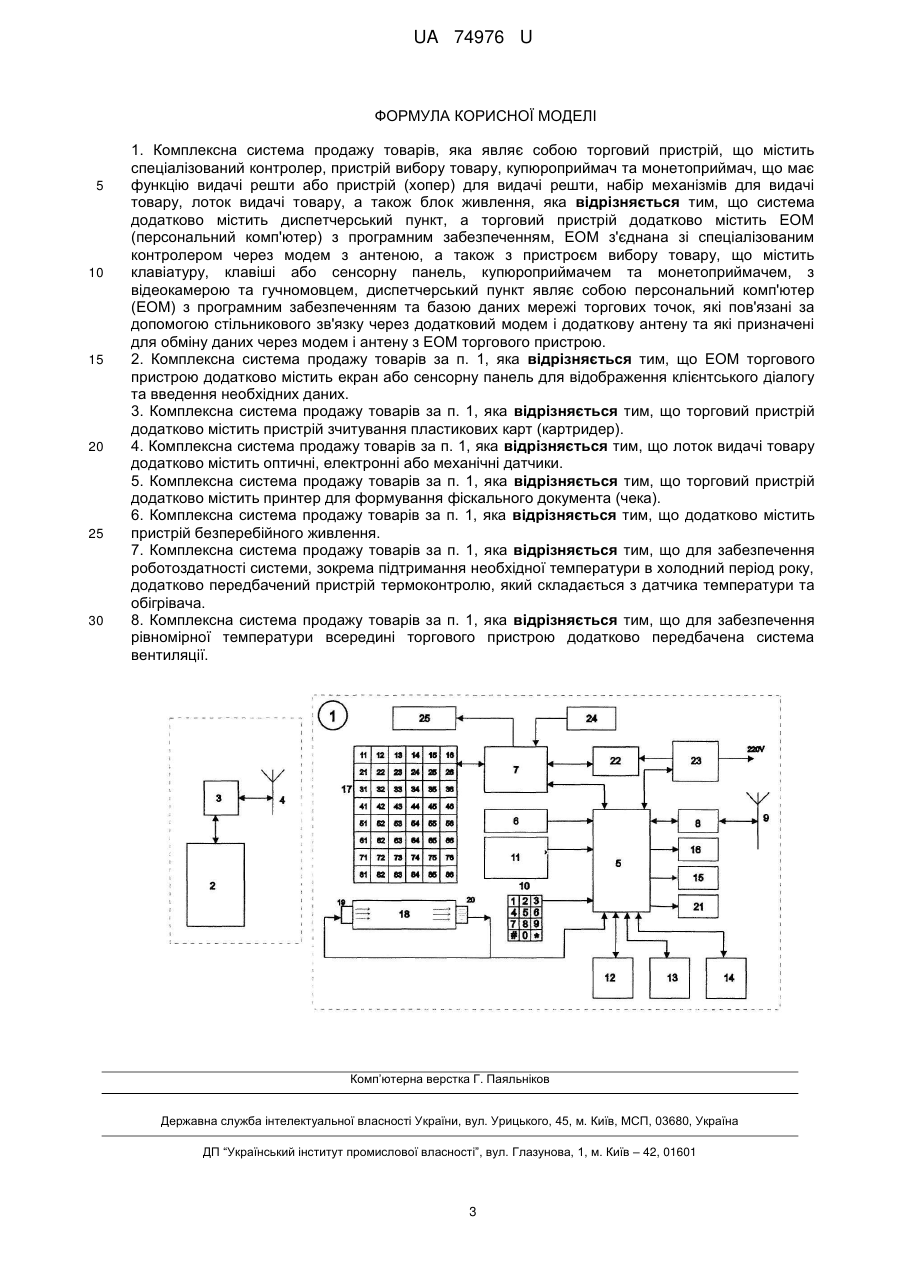

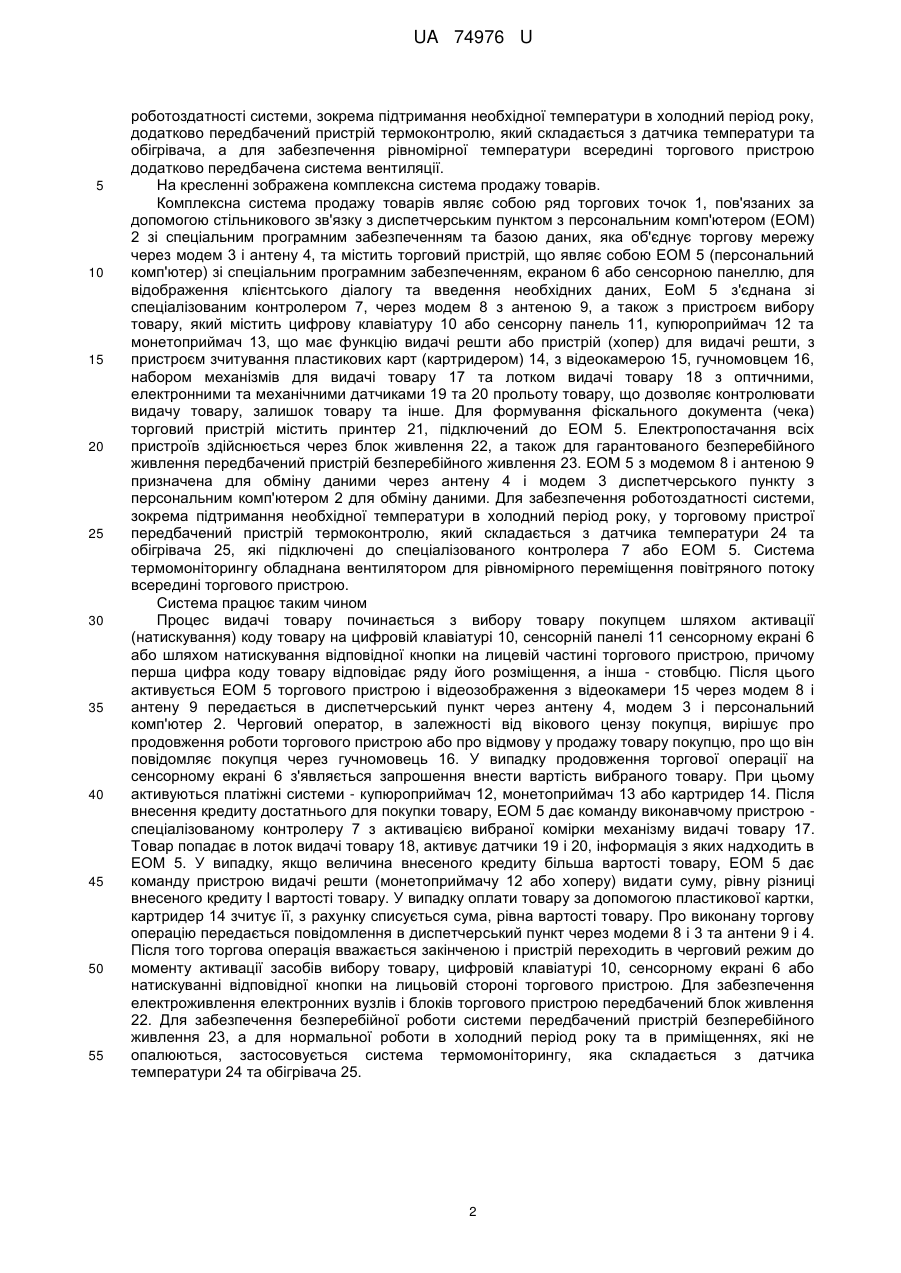

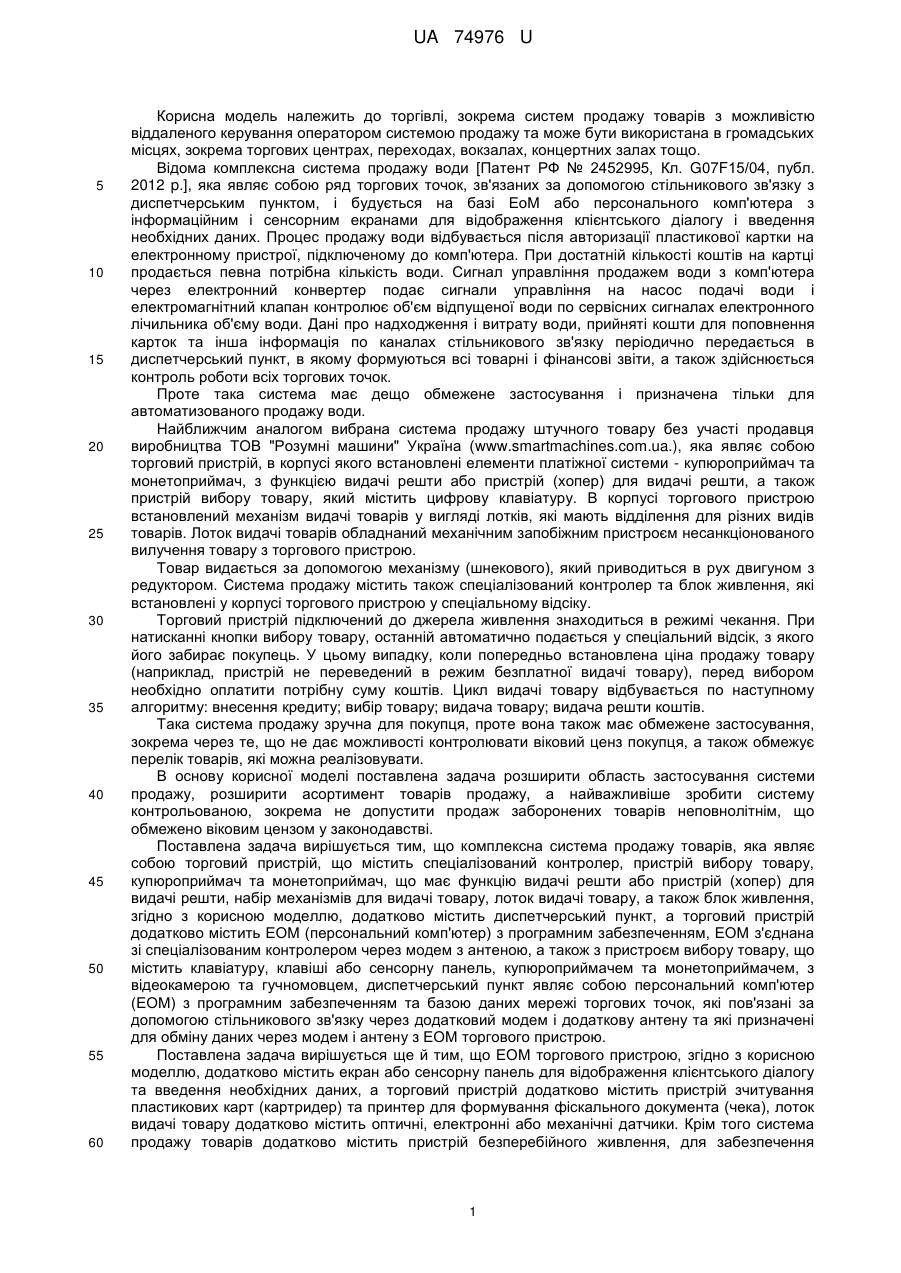

Реферат: UA 74976 U UA 74976 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до торгівлі, зокрема систем продажу товарів з можливістю віддаленого керування оператором системою продажу та може бути використана в громадських місцях, зокрема торгових центрах, переходах, вокзалах, концертних залах тощо. Відома комплексна система продажу води [Патент РФ № 2452995, Кл. G07F15/04, публ. 2012 p.], яка являє собою ряд торгових точок, зв'язаних за допомогою стільникового зв'язку з диспетчерським пунктом, і будується на базі ЕоМ або персонального комп'ютера з інформаційним і сенсорним екранами для відображення клієнтського діалогу і введення необхідних даних. Процес продажу води відбувається після авторизації пластикової картки на електронному пристрої, підключеному до комп'ютера. При достатній кількості коштів на картці продається певна потрібна кількість води. Сигнал управління продажем води з комп'ютера через електронний конвертер подає сигнали управління на насос подачі води і електромагнітний клапан контролює об'єм відпущеної води по сервісних сигналах електронного лічильника об'єму води. Дані про надходження і витрату води, прийняті кошти для поповнення карток та інша інформація по каналах стільникового зв'язку періодично передається в диспетчерський пункт, в якому формуються всі товарні і фінансові звіти, а також здійснюється контроль роботи всіх торгових точок. Проте така система має дещо обмежене застосування і призначена тільки для автоматизованого продажу води. Найближчим аналогом вибрана система продажу штучного товару без участі продавця виробництва ТОВ "Розумні машини" Україна (www.smartmachines.com.ua.), яка являє собою торговий пристрій, в корпусі якого встановлені елементи платіжної системи - купюроприймач та монетоприймач, з функцією видачі решти або пристрій (хопер) для видачі решти, а також пристрій вибору товару, який містить цифрову клавіатуру. В корпусі торгового пристрою встановлений механізм видачі товарів у вигляді лотків, які мають відділення для різних видів товарів. Лоток видачі товарів обладнаний механічним запобіжним пристроєм несанкціонованого вилучення товару з торгового пристрою. Товар видається за допомогою механізму (шнекового), який приводиться в рух двигуном з редуктором. Система продажу містить також спеціалізований контролер та блок живлення, які встановлені у корпусі торгового пристрою у спеціальному відсіку. Торговий пристрій підключений до джерела живлення знаходиться в режимі чекання. При натисканні кнопки вибору товару, останній автоматично подається у спеціальний відсік, з якого його забирає покупець. У цьому випадку, коли попередньо встановлена ціна продажу товару (наприклад, пристрій не переведений в режим безплатної видачі товару), перед вибором необхідно оплатити потрібну суму коштів. Цикл видачі товару відбувається по наступному алгоритму: внесення кредиту; вибір товару; видача товару; видача решти коштів. Така система продажу зручна для покупця, проте вона також має обмежене застосування, зокрема через те, що не дає можливості контролювати віковий ценз покупця, а також обмежує перелік товарів, які можна реалізовувати. В основу корисної моделі поставлена задача розширити область застосування системи продажу, розширити асортимент товарів продажу, а найважливіше зробити систему контрольованою, зокрема не допустити продаж заборонених товарів неповнолітнім, що обмежено віковим цензом у законодавстві. Поставлена задача вирішується тим, що комплексна система продажу товарів, яка являє собою торговий пристрій, що містить спеціалізований контролер, пристрій вибору товару, купюроприймач та монетоприймач, що має функцію видачі решти або пристрій (хопер) для видачі решти, набір механізмів для видачі товару, лоток видачі товару, а також блок живлення, згідно з корисною моделлю, додатково містить диспетчерський пункт, а торговий пристрій додатково містить ЕОМ (персональний комп'ютер) з програмним забезпеченням, ЕОМ з'єднана зі спеціалізованим контролером через модем з антеною, а також з пристроєм вибору товару, що містить клавіатуру, клавіші або сенсорну панель, купюроприймачем та монетоприймачем, з відеокамерою та гучномовцем, диспетчерський пункт являє собою персональний комп'ютер (ЕОМ) з програмним забезпеченням та базою даних мережі торгових точок, які пов'язані за допомогою стільникового зв'язку через додатковий модем і додаткову антену та які призначені для обміну даних через модем і антену з ЕОМ торгового пристрою. Поставлена задача вирішується ще й тим, що ЕОМ торгового пристрою, згідно з корисною моделлю, додатково містить екран або сенсорну панель для відображення клієнтського діалогу та введення необхідних даних, а торговий пристрій додатково містить пристрій зчитування пластикових карт (картридер) та принтер для формування фіскального документа (чека), лоток видачі товару додатково містить оптичні, електронні або механічні датчики. Крім того система продажу товарів додатково містить пристрій безперебійного живлення, для забезпечення 1 UA 74976 U 5 10 15 20 25 30 35 40 45 50 55 роботоздатності системи, зокрема підтримання необхідної температури в холодний період року, додатково передбачений пристрій термоконтролю, який складається з датчика температури та обігрівача, а для забезпечення рівномірної температури всередині торгового пристрою додатково передбачена система вентиляції. На кресленні зображена комплексна система продажу товарів. Комплексна система продажу товарів являє собою ряд торгових точок 1, пов'язаних за допомогою стільникового зв'язку з диспетчерським пунктом з персональним комп'ютером (ЕОМ) 2 зі спеціальним програмним забезпеченням та базою даних, яка об'єднує торгову мережу через модем 3 і антену 4, та містить торговий пристрій, що являє собою ЕОМ 5 (персональний комп'ютер) зі спеціальним програмним забезпеченням, екраном 6 або сенсорною панеллю, для відображення клієнтського діалогу та введення необхідних даних, ЕоМ 5 з'єднана зі спеціалізованим контролером 7, через модем 8 з антеною 9, а також з пристроєм вибору товару, який містить цифрову клавіатуру 10 або сенсорну панель 11, купюроприймач 12 та монетоприймач 13, що має функцію видачі решти або пристрій (хопер) для видачі решти, з пристроєм зчитування пластикових карт (картридером) 14, з відеокамерою 15, гучномовцем 16, набором механізмів для видачі товару 17 та лотком видачі товару 18 з оптичними, електронними та механічними датчиками 19 та 20 прольоту товару, що дозволяє контролювати видачу товару, залишок товару та інше. Для формування фіскального документа (чека) торговий пристрій містить принтер 21, підключений до ЕОМ 5. Електропостачання всіх пристроїв здійснюється через блок живлення 22, а також для гарантованого безперебійного живлення передбачений пристрій безперебійного живлення 23. ЕОМ 5 з модемом 8 і антеною 9 призначена для обміну даними через антену 4 і модем 3 диспетчерського пункту з персональним комп'ютером 2 для обміну даними. Для забезпечення роботоздатності системи, зокрема підтримання необхідної температури в холодний період року, у торговому пристрої передбачений пристрій термоконтролю, який складається з датчика температури 24 та обігрівача 25, які підключені до спеціалізованого контролера 7 або ЕОМ 5. Система термомоніторингу обладнана вентилятором для рівномірного переміщення повітряного потоку всередині торгового пристрою. Система працює таким чином Процес видачі товару починається з вибору товару покупцем шляхом активації (натискування) коду товару на цифровій клавіатурі 10, сенсорній панелі 11 сенсорному екрані 6 або шляхом натискування відповідної кнопки на лицевій частині торгового пристрою, причому перша цифра коду товару відповідає ряду його розміщення, а інша - стовбцю. Після цього активується ЕОМ 5 торгового пристрою і відеозображення з відеокамери 15 через модем 8 і антену 9 передається в диспетчерський пункт через антену 4, модем 3 і персональний комп'ютер 2. Черговий оператор, в залежності від вікового цензу покупця, вирішує про продовження роботи торгового пристрою або про відмову у продажу товару покупцю, про що він повідомляє покупця через гучномовець 16. У випадку продовження торгової операції на сенсорному екрані 6 з'являється запрошення внести вартість вибраного товару. При цьому активуються платіжні системи - купюроприймач 12, монетоприймач 13 або картридер 14. Після внесення кредиту достатнього для покупки товару, ЕОМ 5 дає команду виконавчому пристрою спеціалізованому контролеру 7 з активацією вибраної комірки механізму видачі товару 17. Товар попадає в лоток видачі товару 18, активує датчики 19 і 20, інформація з яких надходить в ЕОМ 5. У випадку, якщо величина внесеного кредиту більша вартості товару, ЕОМ 5 дає команду пристрою видачі решти (монетоприймачу 12 або хоперу) видати суму, рівну різниці внесеного кредиту І вартості товару. У випадку оплати товару за допомогою пластикової картки, картридер 14 зчитує її, з рахунку списується сума, рівна вартості товару. Про виконану торгову операцію передається повідомлення в диспетчерський пункт через модеми 8 і 3 та антени 9 і 4. Після того торгова операція вважається закінченою і пристрій переходить в черговий режим до моменту активації засобів вибору товару, цифровій клавіатурі 10, сенсорному екрані 6 або натискуванні відповідної кнопки на лицьовій стороні торгового пристрою. Для забезпечення електроживлення електронних вузлів і блоків торгового пристрою передбачений блок живлення 22. Для забезпечення безперебійної роботи системи передбачений пристрій безперебійного живлення 23, а для нормальної роботи в холодний період року та в приміщеннях, які не опалюються, застосовується система термомоніторингу, яка складається з датчика температури 24 та обігрівача 25. 2 UA 74976 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 1. Комплексна система продажу товарів, яка являє собою торговий пристрій, що містить спеціалізований контролер, пристрій вибору товару, купюроприймач та монетоприймач, що має функцію видачі решти або пристрій (хопер) для видачі решти, набір механізмів для видачі товару, лоток видачі товару, а також блок живлення, яка відрізняється тим, що система додатково містить диспетчерський пункт, а торговий пристрій додатково містить ЕОМ (персональний комп'ютер) з програмним забезпеченням, ЕОМ з'єднана зі спеціалізованим контролером через модем з антеною, а також з пристроєм вибору товару, що містить клавіатуру, клавіші або сенсорну панель, купюроприймачем та монетоприймачем, з відеокамерою та гучномовцем, диспетчерський пункт являє собою персональний комп'ютер (ЕОМ) з програмним забезпеченням та базою даних мережі торгових точок, які пов'язані за допомогою стільникового зв'язку через додатковий модем і додаткову антену та які призначені для обміну даних через модем і антену з ЕОМ торгового пристрою. 2. Комплексна система продажу товарів за п. 1, яка відрізняється тим, що ЕОМ торгового пристрою додатково містить екран або сенсорну панель для відображення клієнтського діалогу та введення необхідних даних. 3. Комплексна система продажу товарів за п. 1, яка відрізняється тим, що торговий пристрій додатково містить пристрій зчитування пластикових карт (картридер). 4. Комплексна система продажу товарів за п. 1, яка відрізняється тим, що лоток видачі товару додатково містить оптичні, електронні або механічні датчики. 5. Комплексна система продажу товарів за п. 1, яка відрізняється тим, що торговий пристрій додатково містить принтер для формування фіскального документа (чека). 6. Комплексна система продажу товарів за п. 1, яка відрізняється тим, що додатково містить пристрій безперебійного живлення. 7. Комплексна система продажу товарів за п. 1, яка відрізняється тим, що для забезпечення роботоздатності системи, зокрема підтримання необхідної температури в холодний період року, додатково передбачений пристрій термоконтролю, який складається з датчика температури та обігрівача. 8. Комплексна система продажу товарів за п. 1, яка відрізняється тим, що для забезпечення рівномірної температури всередині торгового пристрою додатково передбачена система вентиляції. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
