Дерматом для зрізування повношарового, рельєфного аутодермотрансплантата

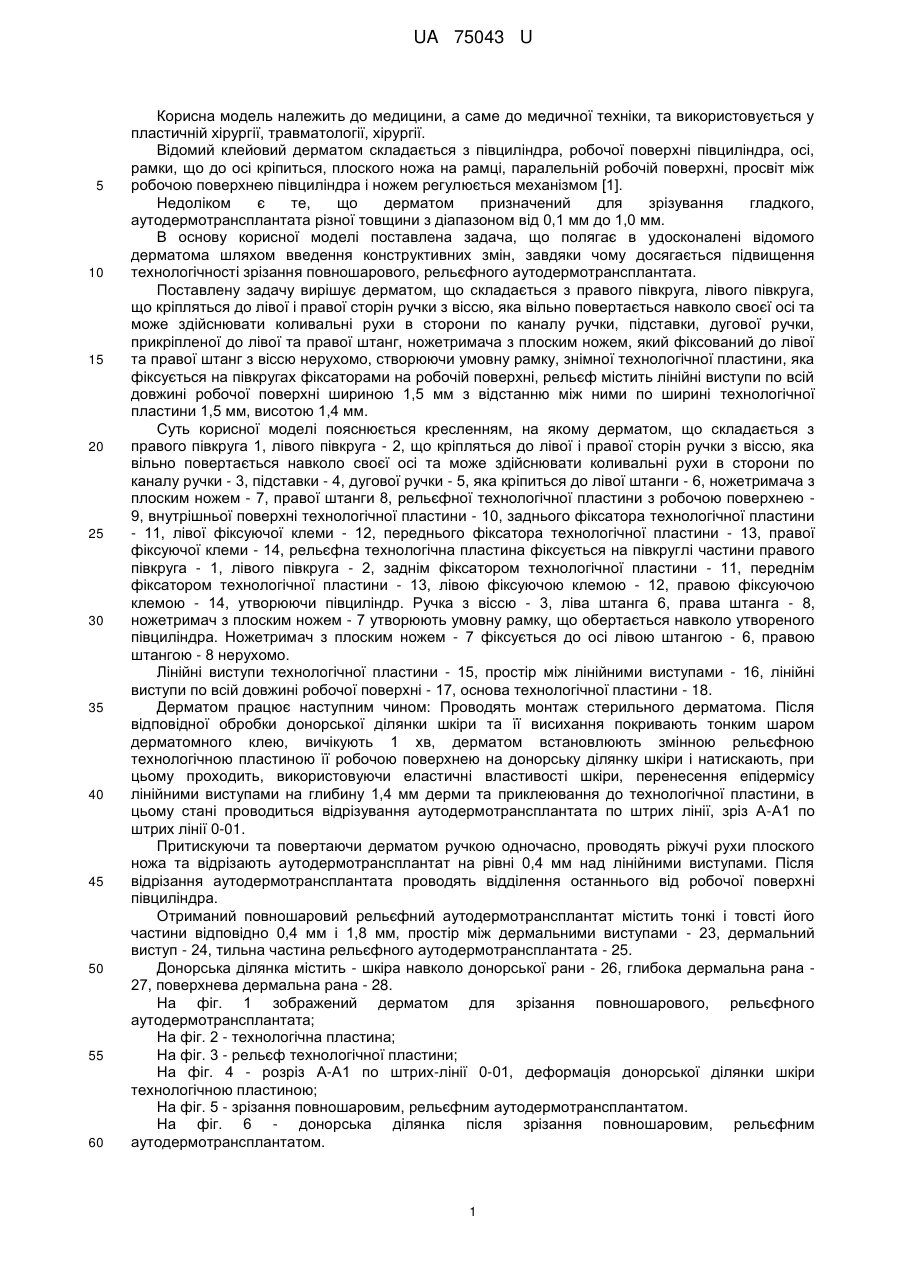

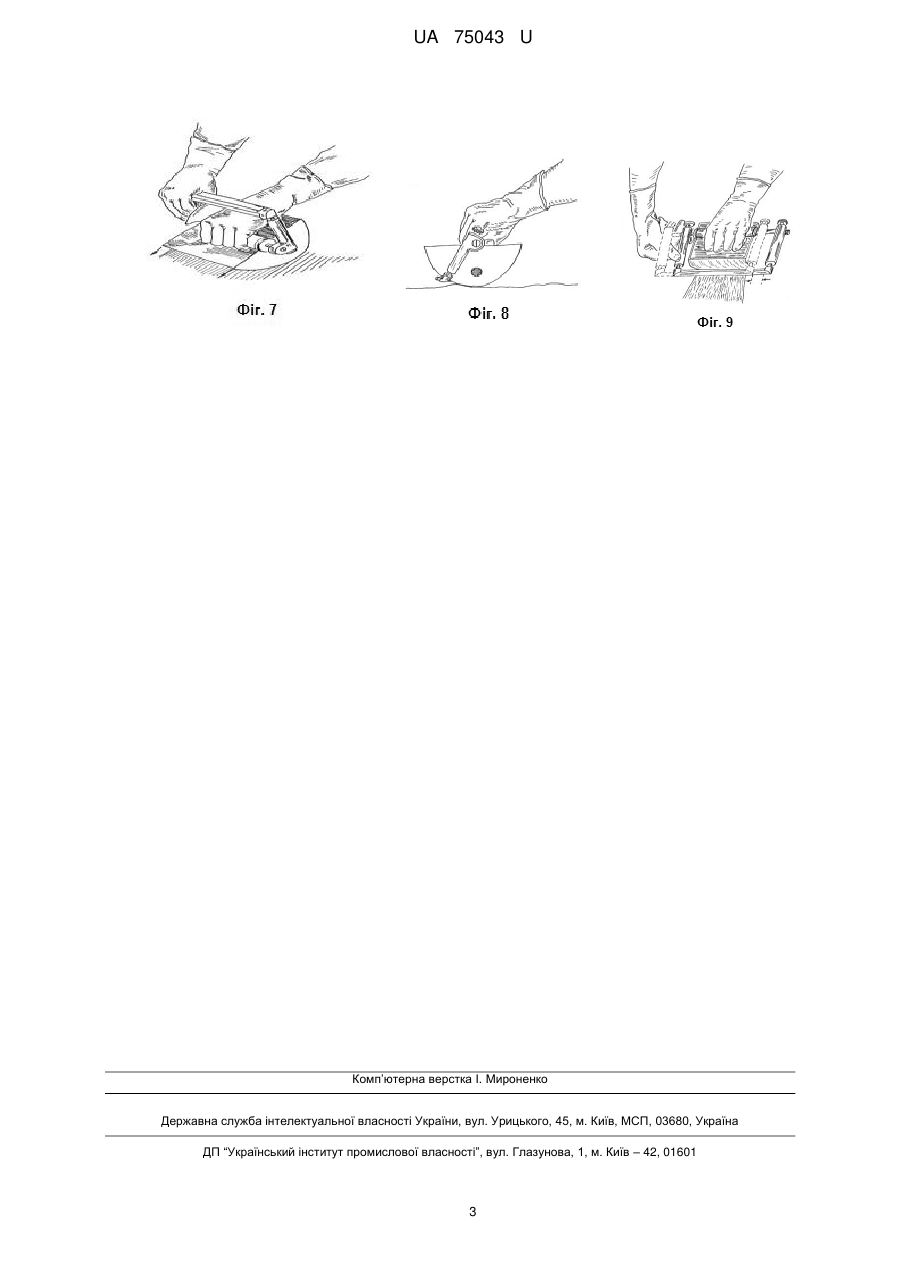

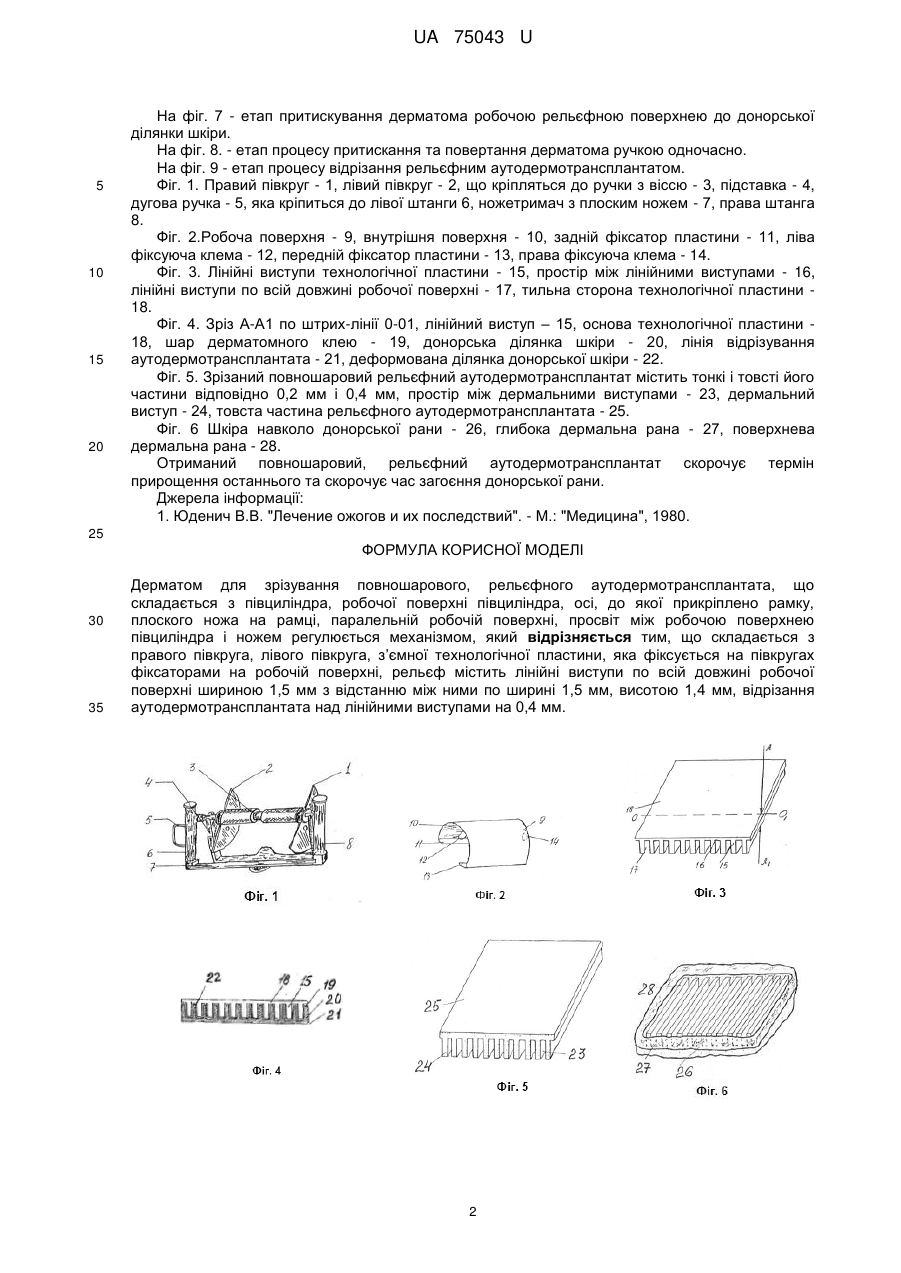

Реферат: Дерматом для зрізування повношарового, рельєфного аутодермотрансплантата складається з півциліндра, робочої поверхні півциліндра, осі, до якої прикріплено рамку, плоского ножа на рамці, паралельній робочій поверхні. Просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом. UA 75043 U (12) UA 75043 U UA 75043 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого, аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлена задача, що полягає в удосконалені відомого дерматома шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізання повношарового, рельєфного аутодермотрансплантата. Поставлену задачу вирішує дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, прикріпленої до лівої та правої штанг, ножетримача з плоским ножем, який фіксований до лівої та правої штанг з віссю нерухомо, створюючи умовну рамку, знімної технологічної пластини, яка фіксується на півкругах фіксаторами на робочій поверхні, рельєф містить лінійні виступи по всій довжині робочої поверхні шириною 1,5 мм з відстанню між ними по ширині технологічної пластини 1,5 мм, висотою 1,4 мм. Суть корисної моделі пояснюється кресленням, на якому дерматом, що складається з правого півкруга 1, лівого півкруга - 2, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3, підставки - 4, дугової ручки - 5, яка кріпиться до лівої штанги - 6, ножетримача з плоским ножем - 7, правої штанги 8, рельєфної технологічної пластини з робочою поверхнею 9, внутрішньої поверхні технологічної пластини - 10, заднього фіксатора технологічної пластини - 11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини - 13, правої фіксуючої клеми - 14, рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга - 1, лівого півкруга - 2, заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14, утворюючи півциліндр. Ручка з віссю - 3, ліва штанга 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Ножетримач з плоским ножем - 7 фіксується до осі лівою штангою - 6, правою штангою - 8 нерухомо. Лінійні виступи технологічної пластини - 15, простір між лінійними виступами - 16, лінійні виступи по всій довжині робочої поверхні - 17, основа технологічної пластини - 18. Дерматом працює наступним чином: Проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв, дерматом встановлюють змінною рельєфною технологічною пластиною її робочою поверхнею на донорську ділянку шкіри і натискають, при цьому проходить, використовуючи еластичні властивості шкіри, перенесення епідермісу лінійними виступами на глибину 1,4 мм дерми та приклеювання до технологічної пластини, в цьому стані проводиться відрізування аутодермотрансплантата по штрих лінії, зріз А-А1 по штрих лінії 0-01. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 0,4 мм над лінійними виступами. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий повношаровий рельєфний аутодермотрансплантат містить тонкі і товсті його частини відповідно 0,4 мм і 1,8 мм, простір між дермальними виступами - 23, дермальний виступ - 24, тильна частина рельєфного аутодермотрансплантата - 25. Донорська ділянка містить - шкіра навколо донорської рани - 26, глибока дермальна рана 27, поверхнева дермальна рана - 28. На фіг. 1 зображений дерматом для зрізання повношарового, рельєфного аутодермотрансплантата; На фіг. 2 - технологічна пластина; На фіг. 3 - рельєф технологічної пластини; На фіг. 4 - розріз А-А1 по штрих-лінії 0-01, деформація донорської ділянки шкіри технологічною пластиною; На фіг. 5 - зрізання повношаровим, рельєфним аутодермотрансплантатом. На фіг. 6 - донорська ділянка після зрізання повношаровим, рельєфним аутодермотрансплантатом. 1 UA 75043 U 5 10 15 20 На фіг. 7 - етап притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. На фіг. 8. - етап процесу притискання та повертання дерматома ручкою одночасно. На фіг. 9 - етап процесу відрізання рельєфним аутодермотрансплантатом. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю - 3, підставка - 4, дугова ручка - 5, яка кріпиться до лівої штанги 6, ножетримач з плоским ножем - 7, права штанга 8. Фіг. 2.Робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема - 14. Фіг. 3. Лінійні виступи технологічної пластини - 15, простір між лінійними виступами - 16, лінійні виступи по всій довжині робочої поверхні - 17, тильна сторона технологічної пластини 18. Фіг. 4. Зріз А-А1 по штрих-лінії 0-01, лінійний виступ – 15, основа технологічної пластини 18, шар дерматомного клею - 19, донорська ділянка шкіри - 20, лінія відрізування аутодермотрансплантата - 21, деформована ділянка донорської шкіри - 22. Фіг. 5. Зрізаний повношаровий рельєфний аутодермотрансплантат містить тонкі і товсті його частини відповідно 0,2 мм і 0,4 мм, простір між дермальними виступами - 23, дермальний виступ - 24, товста частина рельєфного аутодермотрансплантата - 25. Фіг. 6 Шкіра навколо донорської рани - 26, глибока дермальна рана - 27, поверхнева дермальна рана - 28. Отриманий повношаровий, рельєфний аутодермотрансплантат скорочує термін прирощення останнього та скорочує час загоєння донорської рани. Джерела інформації: 1. Юденич В.В. "Лечение ожогов и их последствий". - М.: "Медицина", 1980. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Дерматом для зрізування повношарового, рельєфного аутодермотрансплантата, що складається з півциліндра, робочої поверхні півциліндра, осі, до якої прикріплено рамку, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що складається з правого півкруга, лівого півкруга, з’ємної технологічної пластини, яка фіксується на півкругах фіксаторами на робочій поверхні, рельєф містить лінійні виступи по всій довжині робочої поверхні шириною 1,5 мм з відстанню між ними по ширині 1,5 мм, висотою 1,4 мм, відрізання аутодермотрансплантата над лінійними виступами на 0,4 мм. 2 UA 75043 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
