Пристрій захисту блока детектування від відбитих гамма-променів

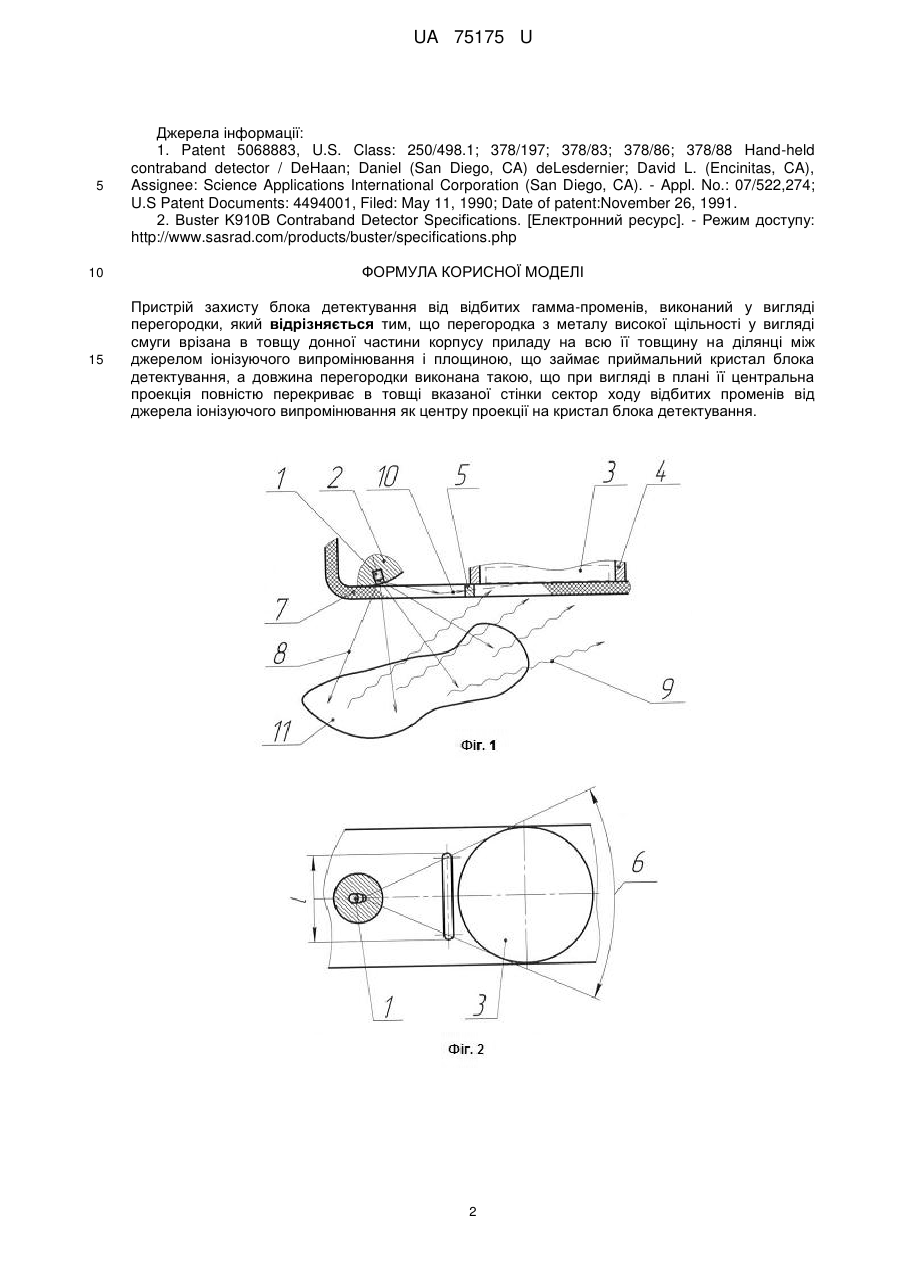

Реферат: Пристрій захисту блока детектування від відбитих гамма-променів, виконаний у вигляді перегородки, при якому перегородка з металу високої щільності у вигляді смуги врізана в товщу донної частини корпусу приладу на всю її товщину на ділянці між джерелом іонізуючого випромінювання і площиною, що займає приймальний кристал блока детектування, а довжина перегородки виконана такою, що при вигляді в плані її центральна проекція повністю перекриває в товщі вказаної стінки сектор ходу відбитих променів від джерела іонізуючого випромінювання як центру проекції на кристал блока детектування. UA 75175 U (54) ПРИСТРІЙ ЗАХИСТУ БЛОКА ДЕТЕКТУВАННЯ ВІД ВІДБИТИХ ГАММА-ПРОМЕНІВ UA 75175 U UA 75175 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі приладобудування в частині приладів неруйнівного оглядового контролю (далі - приладів). Для підвищення ефективності роботи приладів такого класу необхідно вирішити ряд питань щодо захисту блока детектування (БД) від дії зовнішнього фону та від випромінювання самого джерела іонізуючого випромінювання (ДІВ), що використовується у такому приладі. Оскільки БД призначено для реєстрації зворотно-розсіяного випромінювання, а на приймальну частину БД попадає випромінювання не тільки розсіяне та відбите досліджуваним об'єктом, але й з інших напрямків, що є "шумами", які заважають ефективній роботі приладу, то необхідно вирішити задачу екранування БД від вищезазначеного випромінювання. Ця задача вирішується завдяки використанню відповідних захисних пристроїв [1], виконаних з матеріалів високої щільності. Вони закривають БД від фону зовнішнього середовища, що його оточує, але не в змозі захистити від випромінювання ДІВ, вірніше від частини відбитого випромінювання, що попадає на приймальну частину БД (кристал), яка постійно відкрита для реєстрації зворотно-розсіяного випромінювання від об'єкта дослідження. Упродовж патентного, а також і літературного пошуку жодному з існуючих приладів не знайдено відповідного захисту від відбитого випромінювання ДІВ, яке утворюється у товщі донної частини корпусу приладу на ділянці між ДІВ і БД. Це випромінювання спроможне відбиватися кілька разів і має досить немалу енергію і вносить значну погрішність у показання приладу. Найбільш близьким до того, що заявляється, є пристрій захисту БД у приладі Buster K910B [2] виробництва США. При вивченні існуючого зразка цього приладу встановлено, що пристрій захисту БД виконано з матеріалу високої щільності і закриває БД досить надійно товстим шаром з усіх боків, крім приймальної частини - кристала реєстрації зворотно-розсіяного випромінювання. Але донна частина корпусу приладу виконана суцільною і не має захисту від відбитого у своїй товщі випромінювання, яке безперешкодно попадає на кристал БД. Задачею корисної моделі, що заявляється, є підвищення ефективності роботи приладу. Для цього перегородка з металу високої щільності у вигляді смуги врізана в товщу донної частини корпусу приладу на всю її товщину на ділянці між ДІВ і площиною, що займає прийомний кристал блоку детектування, а довжина перегородки виконана такою, що при вигляді в плані її центральна проекція повністю перекриває в товщі вказаної стінки сектор ходу відбитих променів від ДІВ як центру проекції, на кристал блока детектування. У результаті порівняльного аналізу запропонованого об'єкта з базовим зразком, а також з відомими джерелами інформації встановлено, що: - перегородка з металу високої щільності у вигляді смуги врізана в товщу донної частини корпусу приладу на всю її товщину на ділянці між ДІВ і площиною, що займає приймальний кристал блока детектування - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності"; - довжина перешкоди виконана такою, що при вигляді в плані її центральна проекція повністю перекриває в товщі вказаної стінки сектор ходу відбитих променів від ДІВ як центру проекції на кристал блока детектування - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності"; Суть корисної моделі полягає в наступному. На фіг. 1 зображено пристрій у плані, на фіг. 2 пристрій у повздовжньому перерізі. На фіг. 1 зображено ДІВ 1 у захисній оболонці 2 з коліматором для виходу випромінювання 8 у робочому стані, кристал БД 3 у захисному корпусі 4 від випромінювання природного фону, донна частина корпусу 7 приладу. Між ДІВ 1, і кристалом 3 БД у товщу донної частини корпусу 7 приладу на всю її товщину врізана перегородка 5, яка стає перешкодою на шляху відбитого випромінювання 10. Вказана перегородка виконана у вигляді смуги з матеріалу високої щільності, такою довжиною l, що при вигляді в плані (фіг. 2) її центральна проекція повністю перекриває в товщі вказаної донної частини сектор 6 ходу відбитих променів від ДІВ як центру проекції, на кристал 3 блока детектування. Інше ж відбите випромінювання, що відбувається поза перегородкою, має значно меншу енергію гамма-квантів і вносить незначну погрішність при вимірюванні, яке до того ж легко враховується. Таким чином, БД буде реєструвати тільки зворотно-розсіяне випромінювання 9, яке частково буде на нього попадати від об'єкта дослідження 11, відбите ж випромінювання буде значною мірою поглинатися перегородкою. Ефективність роботи приладу буде значно підвищено. 1 UA 75175 U 5 Джерела інформації: 1. Patent 5068883, U.S. Class: 250/498.1; 378/197; 378/83; 378/86; 378/88 Hand-held contraband detector / DeHaan; Daniel (San Diego, CA) deLesdernier; David L. (Encinitas, CA), Assignee: Science Applications International Corporation (San Diego, CA). - Appl. No.: 07/522,274; U.S Patent Documents: 4494001, Filed: May 11, 1990; Date of patent:November 26, 1991. 2. Buster K910B Contraband Detector Specifications. [Електронний ресурс]. - Режим доступу: http://www.sasrad.com/products/buster/specifications.php 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій захисту блока детектування від відбитих гамма-променів, виконаний у вигляді перегородки, який відрізняється тим, що перегородка з металу високої щільності у вигляді смуги врізана в товщу донної частини корпусу приладу на всю її товщину на ділянці між джерелом іонізуючого випромінювання і площиною, що займає приймальний кристал блока детектування, а довжина перегородки виконана такою, що при вигляді в плані її центральна проекція повністю перекриває в товщі вказаної стінки сектор ходу відбитих променів від джерела іонізуючого випромінювання як центру проекції на кристал блока детектування. 2 UA 75175 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
