Ущільнення вала насоса

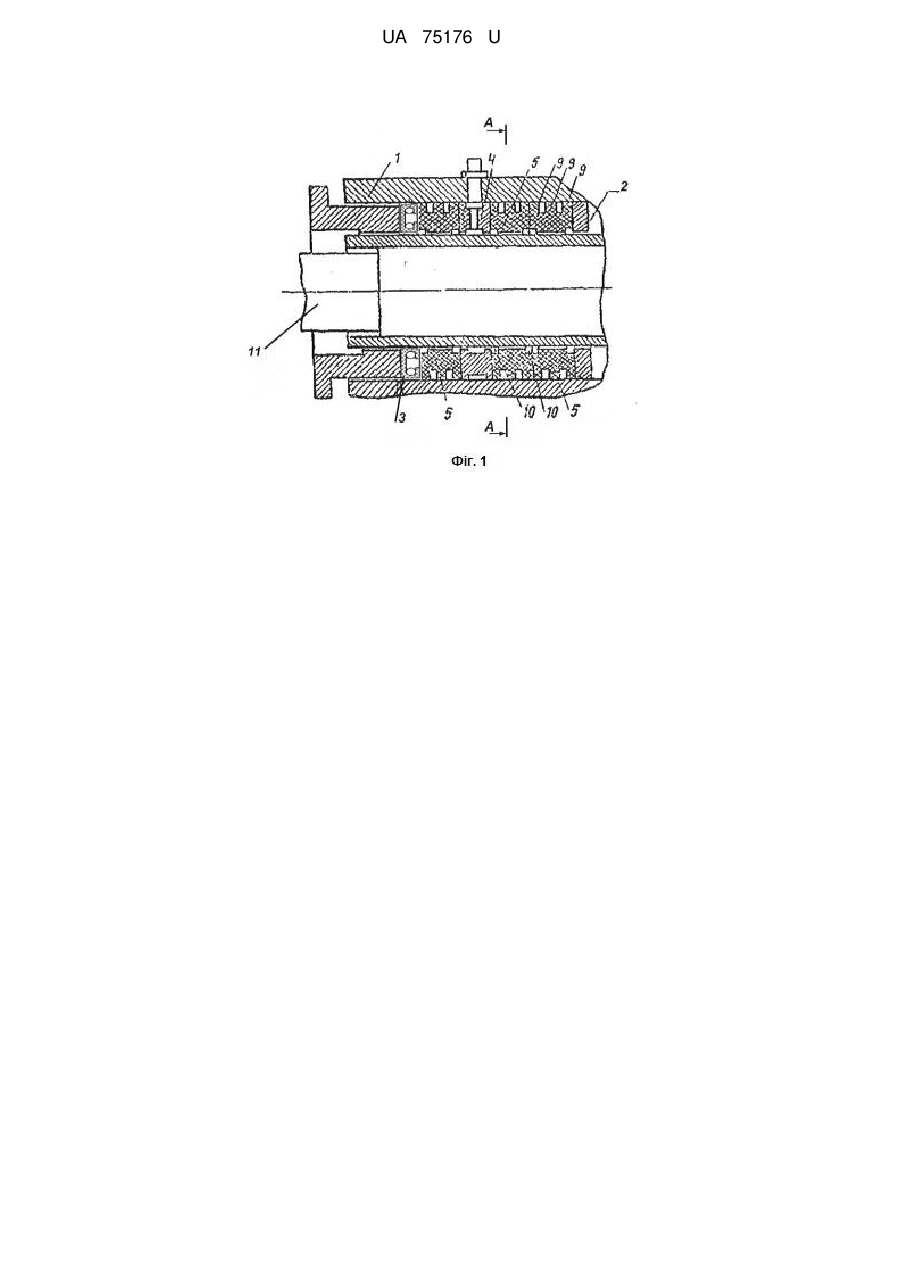

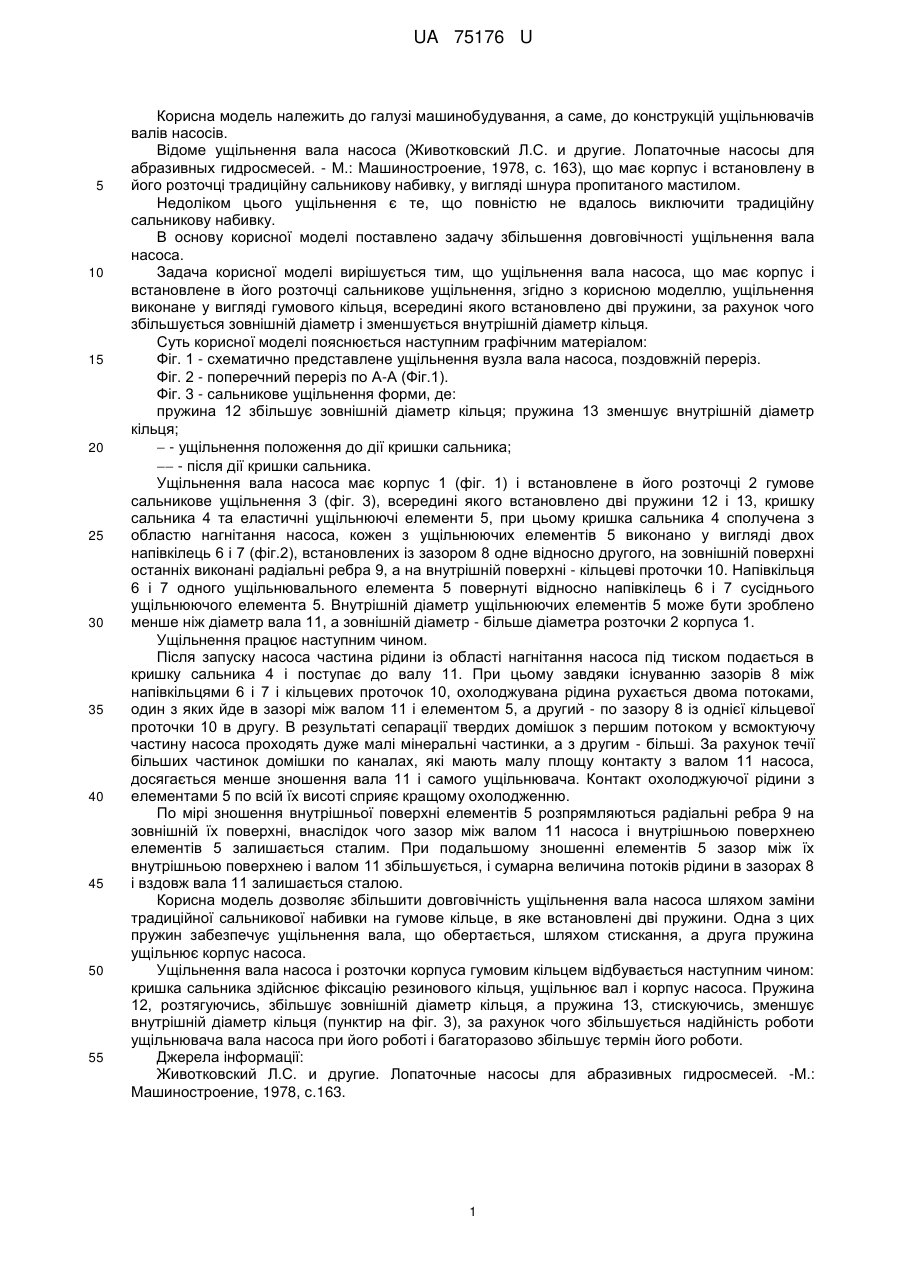

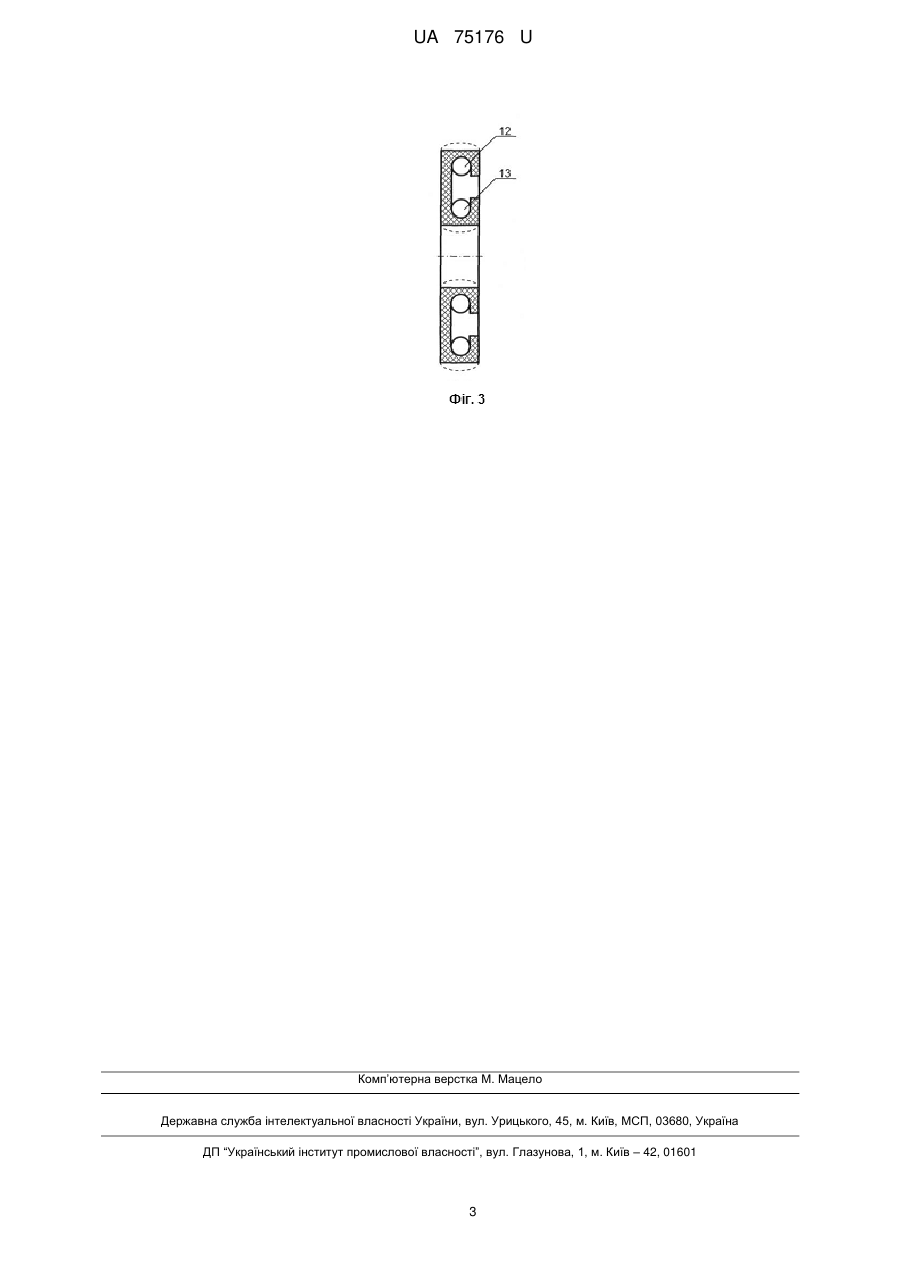

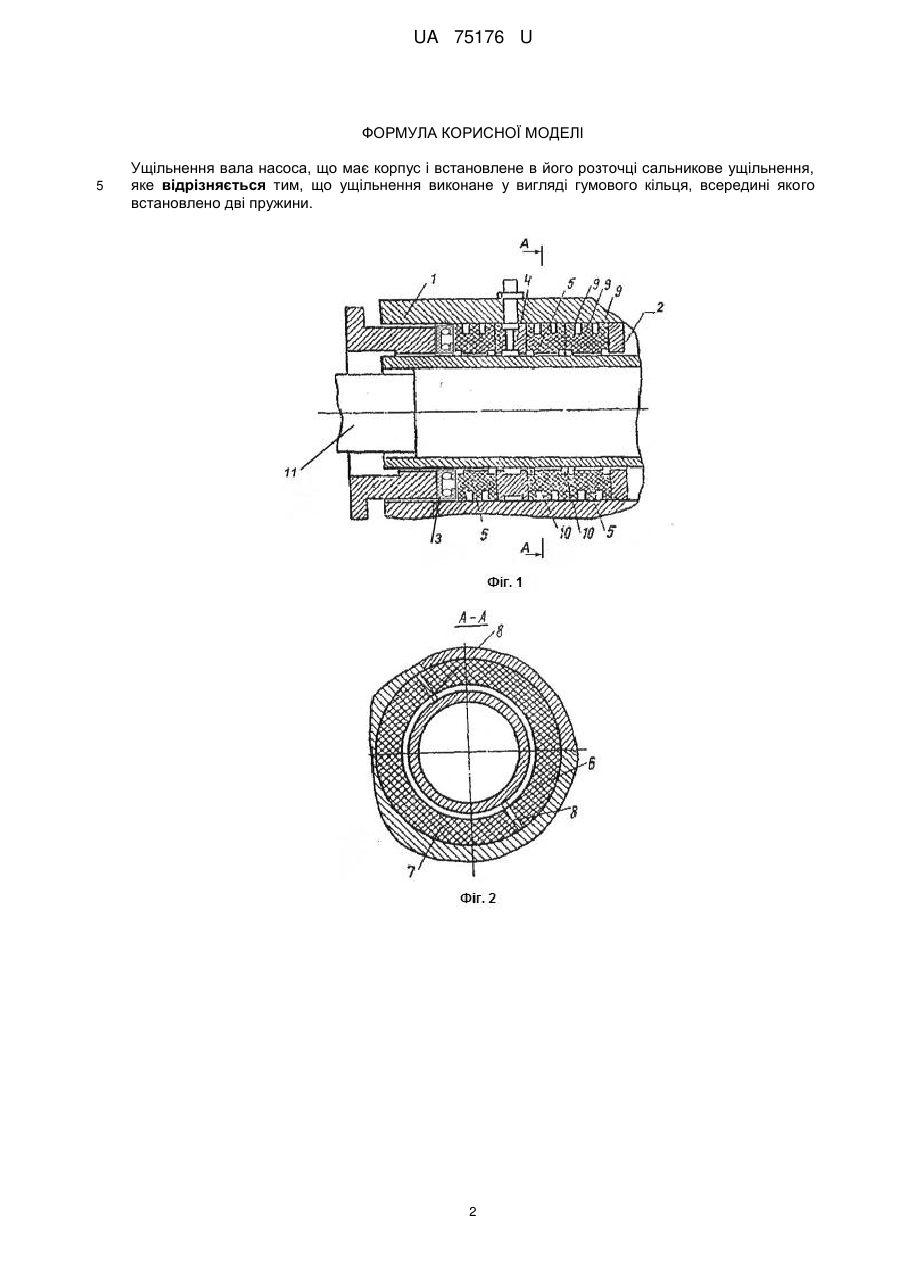

Реферат: Ущільнення вала насоса має корпус і встановлене в його розточці сальникове ущільнення. Ущільнення виконане у вигляді гумового кільця, всередині якого встановлено дві пружини. UA 75176 U (12) UA 75176 U UA 75176 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме, до конструкцій ущільнювачів валів насосів. Відоме ущільнення вала насоса (Животковский Л.С. и другие. Лопаточные насосы для абразивных гидросмесей. - М.: Машиностроение, 1978, с. 163), що має корпус і встановлену в його розточці традиційну сальникову набивку, у вигляді шнура пропитаного мастилом. Недоліком цього ущільнення є те, що повністю не вдалось виключити традиційну сальникову набивку. В основу корисної моделі поставлено задачу збільшення довговічності ущільнення вала насоса. Задача корисної моделі вирішується тим, що ущільнення вала насоса, що має корпус і встановлене в його розточці сальникове ущільнення, згідно з корисною моделлю, ущільнення виконане у вигляді гумового кільця, всередині якого встановлено дві пружини, за рахунок чого збільшується зовнішній діаметр і зменшується внутрішній діаметр кільця. Суть корисної моделі пояснюється наступним графічним матеріалом: Фіг. 1 - схематично представлене ущільнення вузла вала насоса, поздовжній переріз. Фіг. 2 - поперечний переріз по А-А (Фіг.1). Фіг. 3 - сальникове ущільнення форми, де: пружина 12 збільшує зовнішній діаметр кільця; пружина 13 зменшує внутрішній діаметр кільця;  - ущільнення положення до дії кришки сальника;  - після дії кришки сальника. Ущільнення вала насоса має корпус 1 (фіг. 1) і встановлене в його розточці 2 гумове сальникове ущільнення 3 (фіг. 3), всередині якого встановлено дві пружини 12 і 13, кришку сальника 4 та еластичні ущільнюючі елементи 5, при цьому кришка сальника 4 сполучена з областю нагнітання насоса, кожен з ущільнюючих елементів 5 виконано у вигляді двох напівкілець 6 і 7 (фіг.2), встановлених із зазором 8 одне відносно другого, на зовнішній поверхні останніх виконані радіальні ребра 9, а на внутрішній поверхні - кільцеві проточки 10. Напівкільця 6 і 7 одного ущільнювального елемента 5 повернуті відносно напівкілець 6 і 7 сусіднього ущільнюючого елемента 5. Внутрішній діаметр ущільнюючих елементів 5 може бути зроблено менше ніж діаметр вала 11, а зовнішній діаметр - більше діаметра розточки 2 корпуса 1. Ущільнення працює наступним чином. Після запуску насоса частина рідини із області нагнітання насоса під тиском подається в кришку сальника 4 і поступає до валу 11. При цьому завдяки існуванню зазорів 8 між напівкільцями 6 і 7 і кільцевих проточок 10, охолоджувана рідина рухається двома потоками, один з яких йде в зазорі між валом 11 і елементом 5, а другий - по зазору 8 із однієї кільцевої проточки 10 в другу. В результаті сепарації твердих домішок з першим потоком у всмоктуючу частину насоса проходять дуже малі мінеральні частинки, а з другим - більші. За рахунок течії більших частинок домішки по каналах, які мають малу площу контакту з валом 11 насоса, досягається менше зношення вала 11 і самого ущільнювача. Контакт охолоджуючої рідини з елементами 5 по всій їх висоті сприяє кращому охолодженню. По мірі зношення внутрішньої поверхні елементів 5 розпрямляються радіальні ребра 9 на зовнішній їх поверхні, внаслідок чого зазор між валом 11 насоса і внутрішньою поверхнею елементів 5 залишається сталим. При подальшому зношенні елементів 5 зазор між їх внутрішньою поверхнею і валом 11 збільшується, і сумарна величина потоків рідини в зазорах 8 і вздовж вала 11 залишається сталою. Корисна модель дозволяє збільшити довговічність ущільнення вала насоса шляхом заміни традиційної сальникової набивки на гумове кільце, в яке встановлені дві пружини. Одна з цих пружин забезпечує ущільнення вала, що обертається, шляхом стискання, а друга пружина ущільнює корпус насоса. Ущільнення вала насоса і розточки корпуса гумовим кільцем відбувається наступним чином: кришка сальника здійснює фіксацію резинового кільця, ущільнює вал і корпус насоса. Пружина 12, розтягуючись, збільшує зовнішній діаметр кільця, а пружина 13, стискуючись, зменшує внутрішній діаметр кільця (пунктир на фіг. 3), за рахунок чого збільшується надійність роботи ущільнювача вала насоса при його роботі і багаторазово збільшує термін його роботи. Джерела інформації: Животковский Л.С. и другие. Лопаточные насосы для абразивных гидросмесей. -М.: Машиностроение, 1978, с.163. 1 UA 75176 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ущільнення вала насоса, що має корпус і встановлене в його розточці сальникове ущільнення, яке відрізняється тим, що ущільнення виконане у вигляді гумового кільця, всередині якого встановлено дві пружини. 2 UA 75176 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
