Пристрій для фіксації кінцівок тварин в забійному цеху

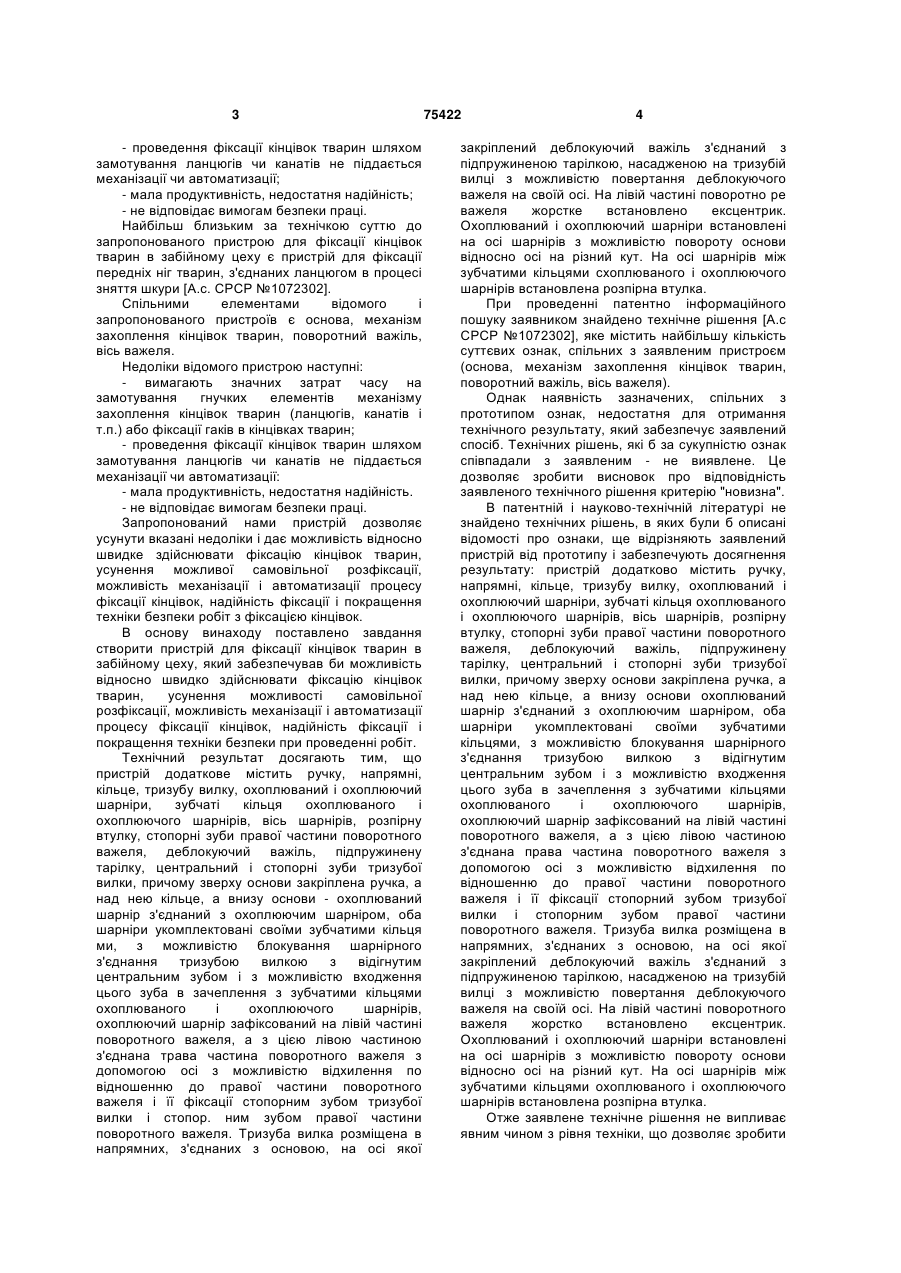

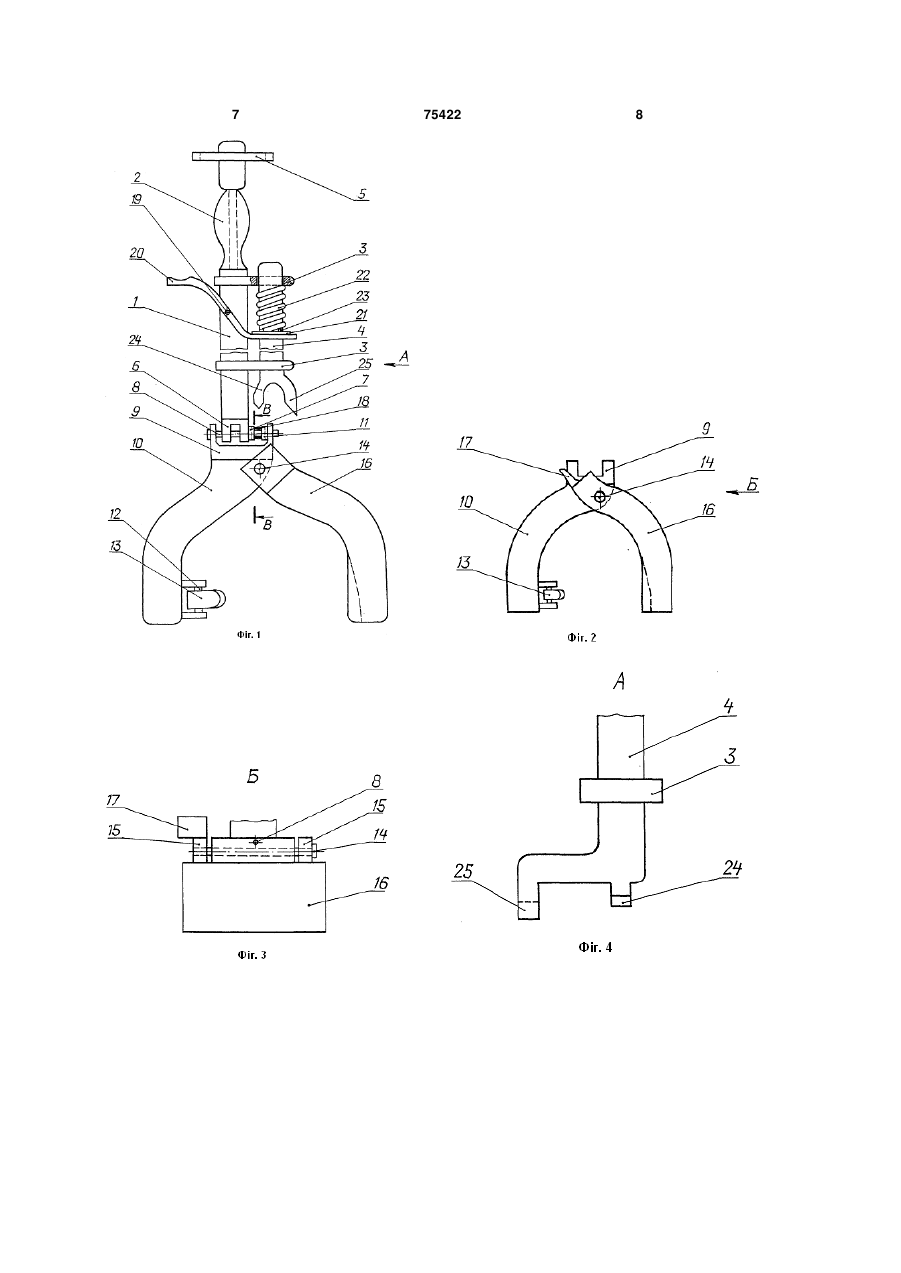

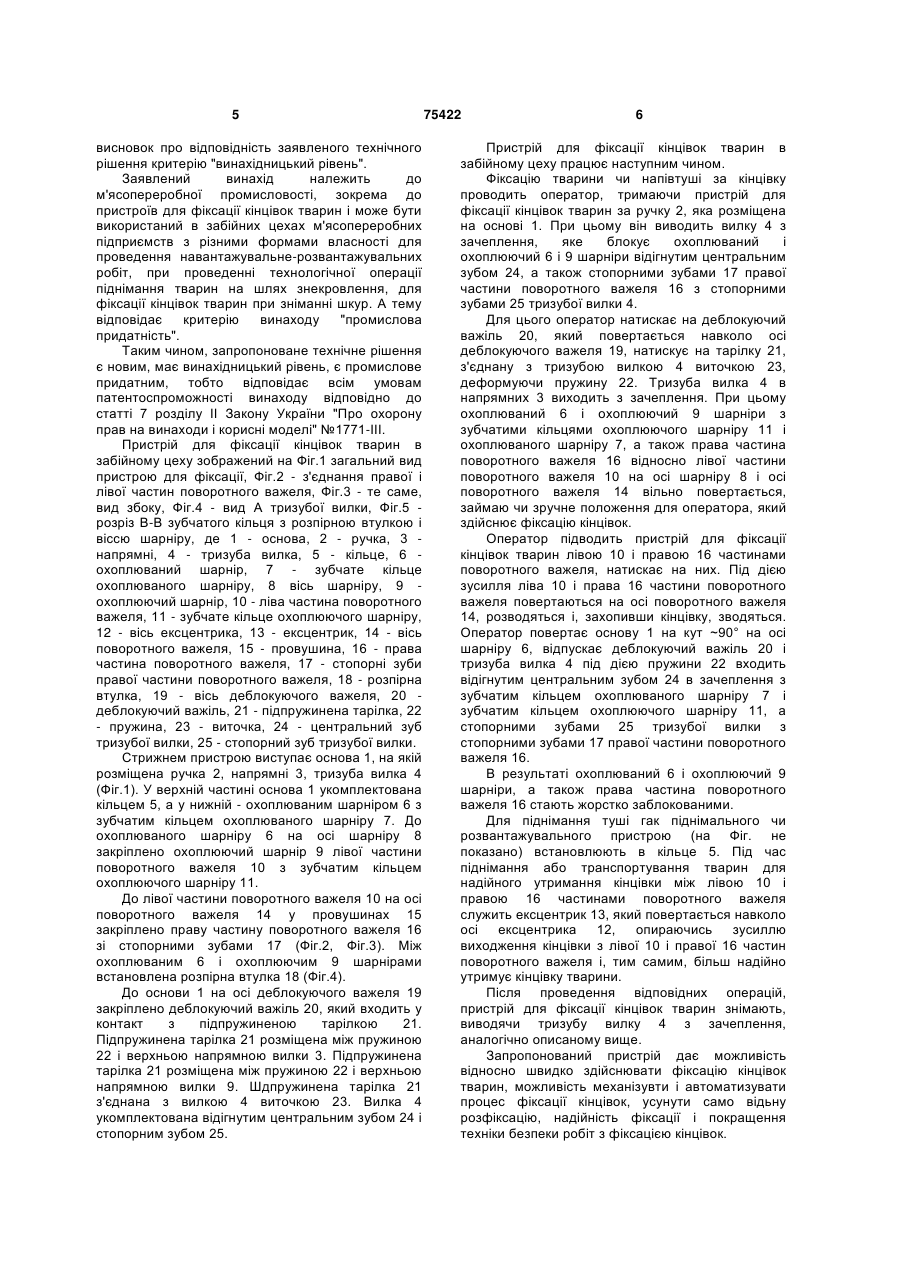

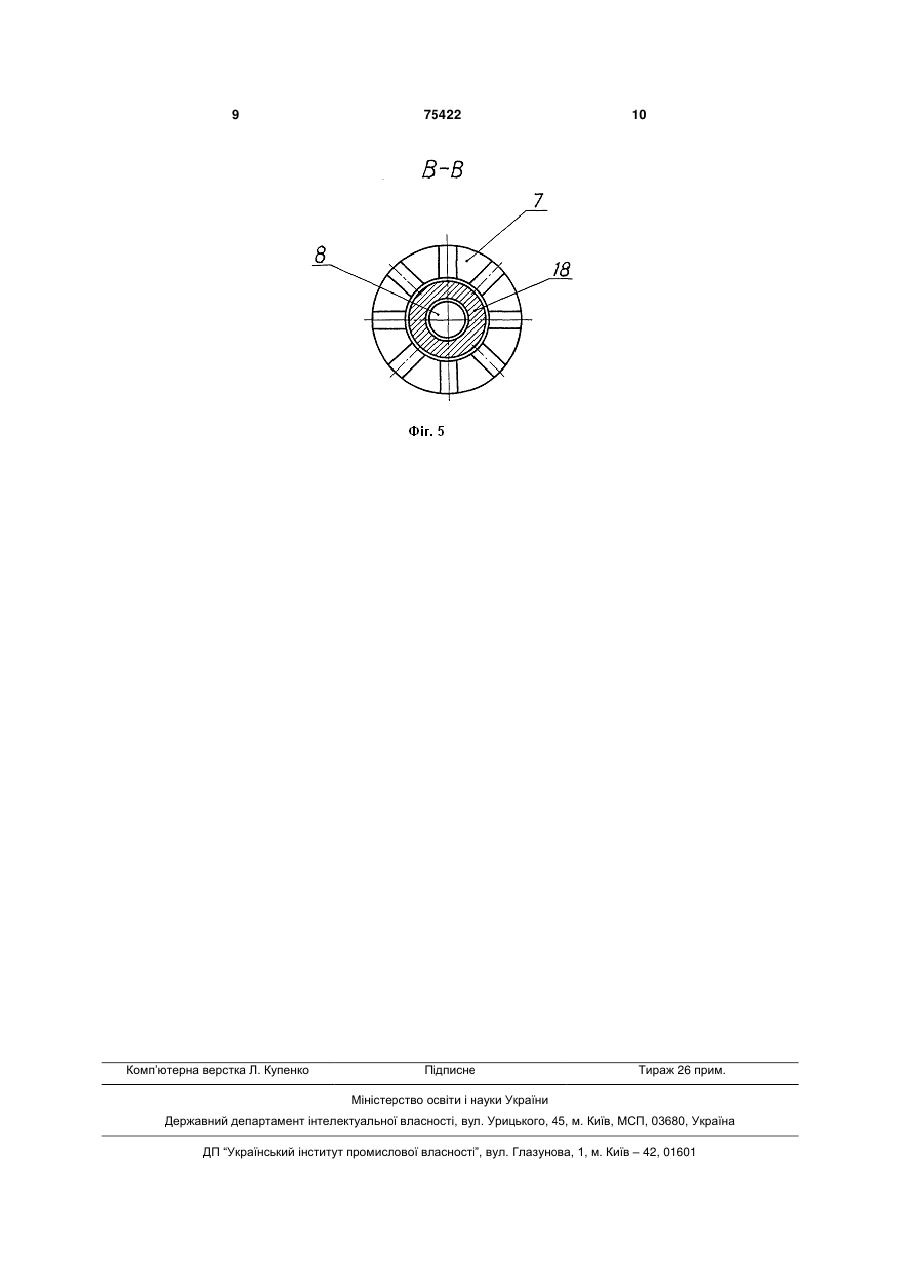

1. Пристрій для фіксації кінцівок тварин в забійному цеху, укомплектований основою, механізмом захоплення кінцівок тварин, поворотним важелем, віссю важеля, який відрізняється тим, що він додатково містить ручку, напрямні, кільце, тризубу вилку, охоплюваний і охоплюючий шарніри, зубчаті кільця охоплюваного і охоплюючого шарнірів, вісь шарнірів, розпірну втулку, стопорні зуби правої частини поворотного важеля, деблокуючий важіль, підпружинену тарілку, центральний і стопорні зуби тризубої вилки, причому зверху основи закріплена ручка, а над нею кільце, а внизу основи охоплюваний шарнір з'єднаний з охоплюючим шаніром, обидва шарніри укомплектовані своїми зубчатими кільцями з можливістю блокування шарнірного з'єднання тризубою вилкою з C2 2 75422 1 3 - проведення фіксації кінцівок тварин шляхом замотування ланцюгів чи канатів не піддається механізації чи автоматизації; - мала продуктивність, недостатня надійність; - не відповідає вимогам безпеки праці. Найбільш близьким за технічкою суттю до запропонованого пристрою для фіксації кінцівок тварин в забійному цеху є пристрій для фіксації передніх ніг тварин, з'єднаних ланцюгом в процесі зняття шкури [А.с. СРСР №1072302]. Спільними елементами відомого і запропонованого пристроїв є основа, механізм захоплення кінцівок тварин, поворотний важіль, вісь важеля. Недоліки відомого пристрою наступні: - вимагають значних затрат часу на замотування гнучких елементів механізму захоплення кінцівок тварин (ланцюгів, канатів і т.п.) або фіксації гаків в кінцівках тварин; - проведення фіксації кінцівок тварин шляхом замотування ланцюгів чи канатів не піддається механізації чи автоматизації: - мала продуктивність, недостатня надійність. - не відповідає вимогам безпеки праці. Запропонований нами пристрій дозволяє усунути вказані недоліки і дає можливість відносно швидке здійснювати фіксацію кінцівок тварин, усунення можливої самовільної розфіксації, можливість механізації і автоматизації процесу фіксації кінцівок, надійність фіксації і покращення техніки безпеки робіт з фіксацією кінцівок. В основу винаходу поставлено завдання створити пристрій для фіксації кінцівок тварин в забійному цеху, який забезпечував би можливість відносно швидко здійснювати фіксацію кінцівок тварин, усунення можливості самовільної розфіксації, можливість механізації і автоматизації процесу фіксації кінцівок, надійність фіксації і покращення техніки безпеки при проведенні робіт. Технічний результат досягають тим, що пристрій додаткове містить ручку, напрямні, кільце, тризубу вилку, охоплюваний і охоплюючий шарніри, зубчаті кільця охоплюваного і охоплюючого шарнірів, вісь шарнірів, розпірну втулку, стопорні зуби правої частини поворотного важеля, деблокуючий важіль, підпружинену тарілку, центральний і стопорні зуби тризубої вилки, причому зверху основи закріплена ручка, а над нею кільце, а внизу основи - охоплюваний шарнір з'єднаний з охоплюючим шарніром, оба шарніри укомплектовані своїми зубчатими кільця ми, з можливістю блокування шарнірного з'єднання тризубою вилкою з відігнутим центральним зубом і з можливістю входження цього зуба в зачеплення з зубчатими кільцями охоплюваного і охоплюючого шарнірів, охоплюючий шарнір зафіксований на лівій частині поворотного важеля, а з цією лівою частиною з'єднана трава частина поворотного важеля з допомогою осі з можливістю відхилення по відношенню до правої частини поворотного важеля і її фіксації стопорним зубом тризубої вилки і стопор. ним зубом правої частини поворотного важеля. Тризуба вилка розміщена в напрямних, з'єднаних з основою, на осі якої 75422 4 закріплений деблокуючий важіль з'єднаний з підпружиненою тарілкою, насадженою на тризубій вилці з можливістю повертання деблокуючого важеля на своїй осі. На лівій частині поворотно ре важеля жорстке встановлено ексцентрик. Охоплюваний і охоплюючий шарніри встановлені на осі шарнірів з можливістю повороту основи відносно осі на різний кут. На осі шарнірів між зубчатими кільцями схоплюваного і охоплюючого шарнірів встановлена розпірна втулка. При проведенні патентно інформаційного пошуку заявником знайдено технічне рішення [А.с СРСР №1072302], яке містить найбільшу кількість суттєвих ознак, спільних з заявленим пристроєм (основа, механізм захоплення кінцівок тварин, поворотний важіль, вісь важеля). Однак наявність зазначених, спільних з прототипом ознак, недостатня для отримання технічного результату, який забезпечує заявлений спосіб. Технічних рішень, які бза сукупністю ознак співпадали з заявленим - не виявлене. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію "новизна". В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, ще відрізняють заявлений пристрій від прототипу і забезпечують досягнення результату: пристрій додатково містить ручку, напрямні, кільце, тризубу вилку, охоплюваний і охоплюючий шарніри, зубчаті кільця охоплюваного і охоплюючого шарнірів, вісь шарнірів, розпірну втулку, стопорні зуби правої частини поворотного важеля, деблокуючий важіль, підпружинену тарілку, центральний і стопорні зуби тризубої вилки, причому зверху основи закріплена ручка, а над нею кільце, а внизу основи охоплюваний шарнір з'єднаний з охоплюючим шарніром, оба шарніри укомплектовані своїми зубчатими кільцями, з можливістю блокування шарнірного з'єднання тризубою вилкою з відігнутим центральним зубом і з можливістю входження цього зуба в зачеплення з зубчатими кільцями охоплюваного і охоплюючого шарнірів, охоплюючий шарнір зафіксований на лівій частині поворотного важеля, а з цією лівою частиною з'єднана права частина поворотного важеля з допомогою осі з можливістю відхилення по відношенню до правої частини поворотного важеля і її фіксації стопорний зубом тризубої вилки і стопорним зубом правої частини поворотного важеля. Тризуба вилка розміщена в напрямних, з'єднаних з основою, на осі якої закріплений деблокуючий важіль з'єднаний з підпружиненою тарілкою, насадженою на тризубій вилці з можливістю повертання деблокуючого важеля на своїй осі. На лівій частині поворотного важеля жорстко встановлено ексцентрик. Охоплюваний і охоплюючий шарніри встановлені на осі шарнірів з можливістю повороту основи відносно осі на різний кут. На осі шарнірів між зубчатими кільцями охоплюваного і охоплюючого шарнірів встановлена розпірна втулка. Отже заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити 5 висновок про відповідність заявленого технічного рішення критерію "винахідницький рівень". Заявлений винахід належить до м'ясопереробної промисловості, зокрема до пристроїв для фіксації кінцівок тварин і може бути використаний в забійних цехах м'ясопереробних підприємств з різними формами власності для проведення навантажувальне-розвантажувальних робіт, при проведенні технологічної операції піднімання тварин на шлях знекровлення, для фіксації кінцівок тварин при зніманні шкур. А тему відповідає критерію винаходу "промислова придатність". Таким чином, запропоноване технічне рішення є новим, має винахідницький рівень, є промислове придатним, тобто відповідає всім умовам патентоспроможності винаходу відповідно до статті 7 розділу ІІ Закону України "Про охорону прав на винаходи і корисні моделі" №1771-ІІІ. Пристрій для фіксації кінцівок тварин в забійному цеху зображений на Фіг.1 загальний вид пристрою для фіксації, Фіг.2 - з'єднання правої і лівої частин поворотного важеля, Фіг.3 - те саме, вид збоку, Фіг.4 - вид А тризубої вилки, Фіг.5 розріз В-В зубчатого кільця з розпірною втулкою і віссю шарніру, де 1 - основа, 2 - ручка, 3 напрямні, 4 - тризуба вилка, 5 - кільце, 6 охоплюваний шарнір, 7 - зубчате кільце охоплюваного шарніру, 8 вісь шарніру, 9 охоплюючий шарнір, 10 - ліва частина поворотного важеля, 11 - зубчате кільце охоплюючого шарніру, 12 - вісь ексцентрика, 13 - ексцентрик, 14 - вісь поворотного важеля, 15 - провушина, 16 - права частина поворотного важеля, 17 - стопорні зуби правої частини поворотного важеля, 18 - розпірна втулка, 19 - вісь деблокуючого важеля, 20 деблокуючий важіль, 21 - підпружинена тарілка, 22 - пружина, 23 - виточка, 24 - центральний зуб тризубої вилки, 25 - стопорний зуб тризубої вилки. Стрижнем пристрою виступає основа 1, на якій розміщена ручка 2, напрямні 3, тризуба вилка 4 (Фіг.1). У верхній частині основа 1 укомплектована кільцем 5, а у нижній - охоплюваним шарніром 6 з зубчатим кільцем охоплюваного шарніру 7. До охоплюваного шарніру 6 на осі шарніру 8 закріплено охоплюючий шарнір 9 лівої частини поворотного важеля 10 з зубчатим кільцем охоплюючого шарніру 11. До лівої частини поворотного важеля 10 на осі поворотного важеля 14 у провушинах 15 закріплено праву частину поворотного важеля 16 зі стопорними зубами 17 (Фіг.2, Фіг.3). Між охоплюваним 6 і охоплюючим 9 шарнірами встановлена розпірна втулка 18 (Фіг.4). До основи 1 на осі деблокуючого важеля 19 закріплено деблокуючий важіль 20, який входить у контакт з підпружиненою тарілкою 21. Підпружинена тарілка 21 розміщена між пружиною 22 і верхньою напрямною вилки 3. Підпружинена тарілка 21 розміщена між пружиною 22 і верхньою напрямною вилки 9. Шдпружинена тарілка 21 з'єднана з вилкою 4 виточкою 23. Вилка 4 укомплектована відігнутим центральним зубом 24 і стопорним зубом 25. 75422 6 Пристрій для фіксації кінцівок тварин в забійному цеху працює наступним чином. Фіксацію тварини чи напівтуші за кінцівку проводить оператор, тримаючи пристрій для фіксації кінцівок тварин за ручку 2, яка розміщена на основі 1. При цьому він виводить вилку 4 з зачеплення, яке блокує охоплюваний і охоплюючий 6 і 9 шарніри відігнутим центральним зубом 24, а також стопорними зубами 17 правої частини поворотного важеля 16 з стопорними зубами 25 тризубої вилки 4. Для цього оператор натискає на деблокуючий важіль 20, який повертається навколо осі деблокуючого важеля 19, натискує на тарілку 21, з'єднану з тризубою вилкою 4 виточкою 23, деформуючи пружину 22. Тризуба вилка 4 в напрямних 3 виходить з зачеплення. При цьому охоплюваний 6 і охоплюючий 9 шарніри з зубчатими кільцями охоплюючого шарніру 11 і охоплюваного шарніру 7, а також права частина поворотного важеля 16 відносно лівої частини поворотного важеля 10 на осі шарніру 8 і осі поворотного важеля 14 вільно повертається, займаю чи зручне положення для оператора, який здійснює фіксацію кінцівок. Оператор підводить пристрій для фіксації кінцівок тварин лівою 10 і правою 16 частинами поворотного важеля, натискає на них. Під дією зусилля ліва 10 і права 16 частини поворотного важеля повертаються на осі поворотного важеля 14, розводяться і, захопивши кінцівку, зводяться. Оператор повертає основу 1 на кут ~90° на осі шарніру 6, відпускає деблокуючий важіль 20 і тризуба вилка 4 під дією пружини 22 входить відігнутим центральним зубом 24 в зачеплення з зубчатим кільцем охоплюваного шарніру 7 і зубчатим кільцем охоплюючого шарніру 11, а стопорними зубами 25 тризубої вилки з стопорними зубами 17 правої частини поворотного важеля 16. В результаті охоплюваний 6 і охоплюючий 9 шарніри, а також права частина поворотного важеля 16 стають жорстко заблокованими. Для піднімання туші гак піднімального чи розвантажувального пристрою (на Фіг. не показано) встановлюють в кільце 5. Під час піднімання або транспортування тварин для надійного утримання кінцівки між лівою 10 і правою 16 частинами поворотного важеля служить ексцентрик 13, який повертається навколо осі ексцентрика 12, опираючись зусиллю виходження кінцівки з лівої 10 і правої 16 частин поворотного важеля і, тим самим, більш надійно утримує кінцівку тварини. Після проведення відповідних операцій, пристрій для фіксації кінцівок тварин знімають, виводячи тризубу вилку 4 з зачеплення, аналогічно описаному вище. Запропонований пристрій дає можливість відносно швидко здійснювати фіксацію кінцівок тварин, можливість механізувти і автоматизувати процес фіксації кінцівок, усунути само відьну розфіксацію, надійність фіксації і покращення техніки безпеки робіт з фіксацією кінцівок. 7 75422 8 9 Комп’ютерна верстка Л. Купенко 75422 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
