Теплообмінний апарат
Номер патенту: 75423
Опубліковано: 17.04.2006
Автори: Могила Валентин Іванович, Машкін Антон Сергійович, Ігнатьєв Олег Леонідович
Формула / Реферат
Теплообмінний апарат, що містить круглий корпус, дві кришки, дві трубні дошки з розвальцьованими круглими трубками, який відрізняється тим, що на круглі трубки встановлено рухомі турбулізатори у вигляді втулок з розташованими на них лопатями, турбулізатори жорстко з'єднані з пружинами, що навиті на трубках.
Текст

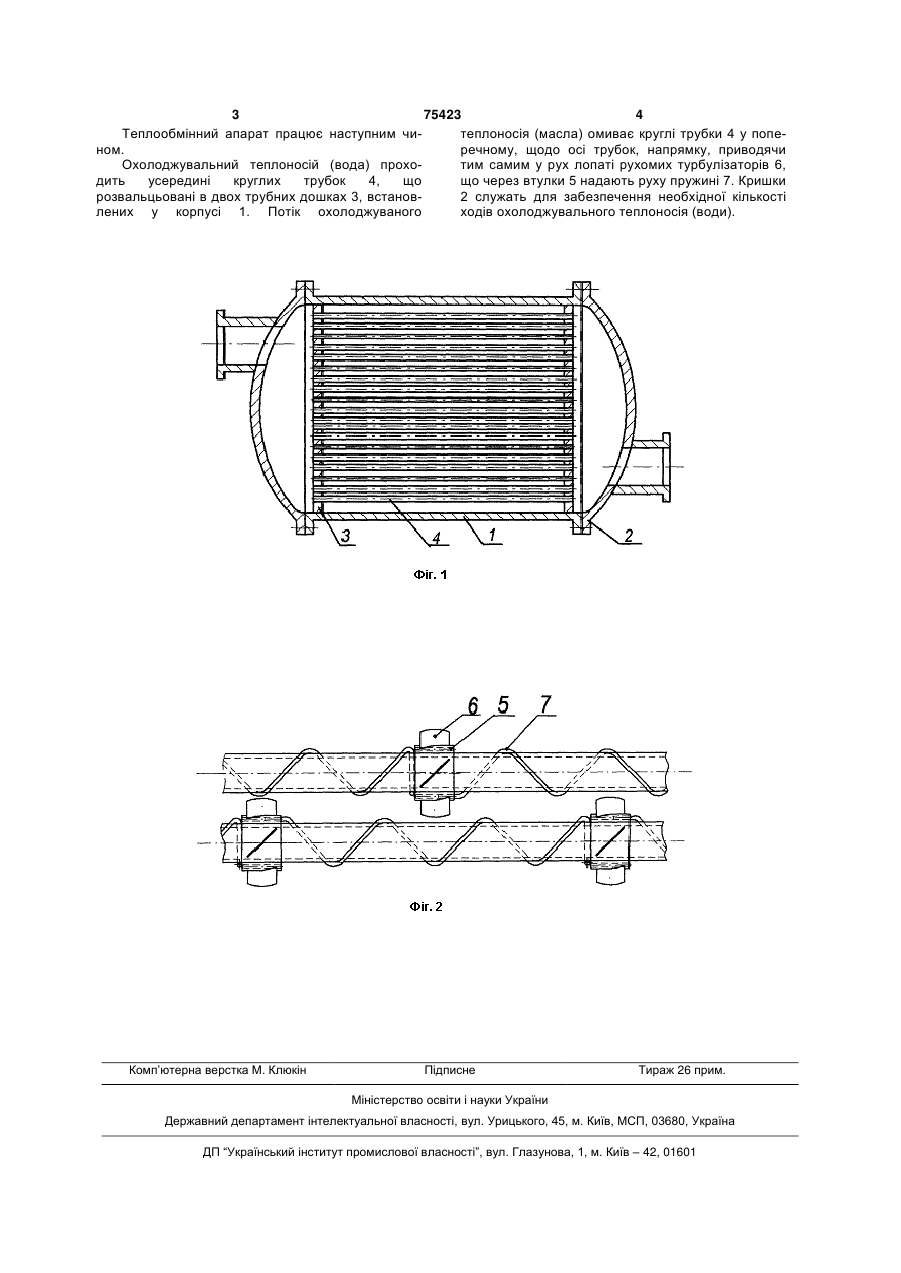

Теплообмінний апарат, що містить круглий корпус, дві кришки, дві трубні дошки з розвальцьованими круглими трубками, який відрізняється тим, що на круглі трубки встановлено рухомі турбулізатори у вигляді втулок з розташованими на них лопатями, турбулізатори жорстко з'єднані з пружинами, що навиті на трубках. (19) (21) 2004020822 (22) 05.02.2004 (24) 17.04.2006 (46) 17.04.2006, Бюл. № 4, 2006 р. (72) Могила Валентин Іванович, Ігнатьєв Олег Леонідович, Машкін Антон Сергійович (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ (56) SU 1273729 A1, 30.11.1986 SU 1198367 A, 15.12.1985 SU 705239, 25.12.1979 SU 1460581 A1, 23.02.1989 UA 56815 A, 15.05.2003 US 5497824 A, 12.05.1996 3 75423 4 Теплообмінний апарат працює наступним читеплоносія (масла) омиває круглі трубки 4 у попеном. речному, щодо осі трубок, напрямку, приводячи Охолоджувальний теплоносій (вода) прохотим самим у рух лопаті рухомих турбулізаторів 6, дить усередині круглих трубок 4, що що через втулки 5 надають руху пружині 7. Кришки розвальцьовані в двох трубних дошках 3, встанов2 служать для забезпечення необхідної кількості лених у корпусі 1. Потік охолоджуваного ходів охолоджувального теплоносія (води). Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat-exchange apparatus
Автори англійськоюMohyla Valentyn Ivanovych, Ihnatiev Oleh Leonidovych
Назва патенту російськоюТеплообменный аппарат
Автори російськоюМогила Валентин Иванович, Игнатьев Олег Леонидович
МПК / Мітки
МПК: F28F 13/00, F28F 1/12
Мітки: теплообмінний, апарат
