Хвильова енергетична установка

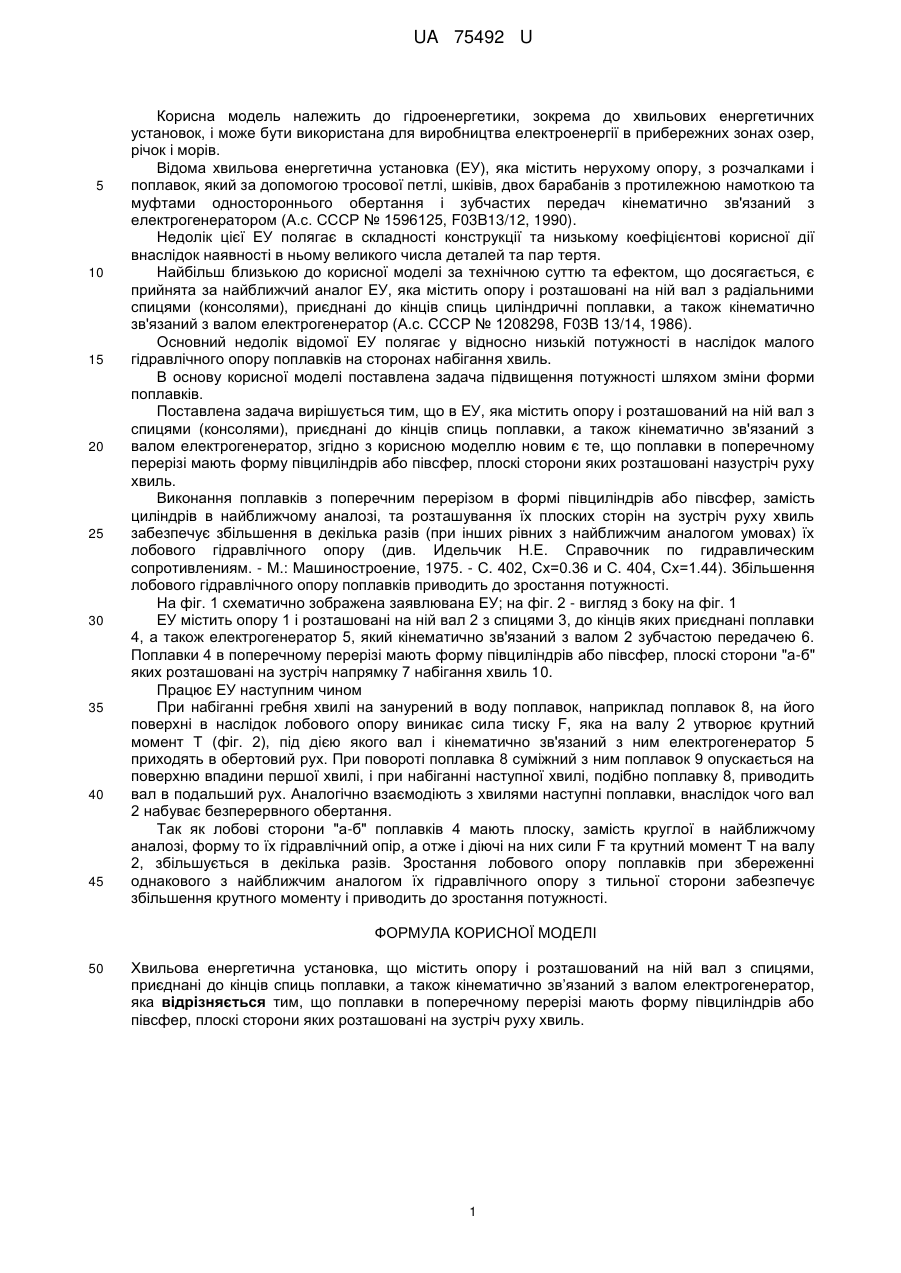

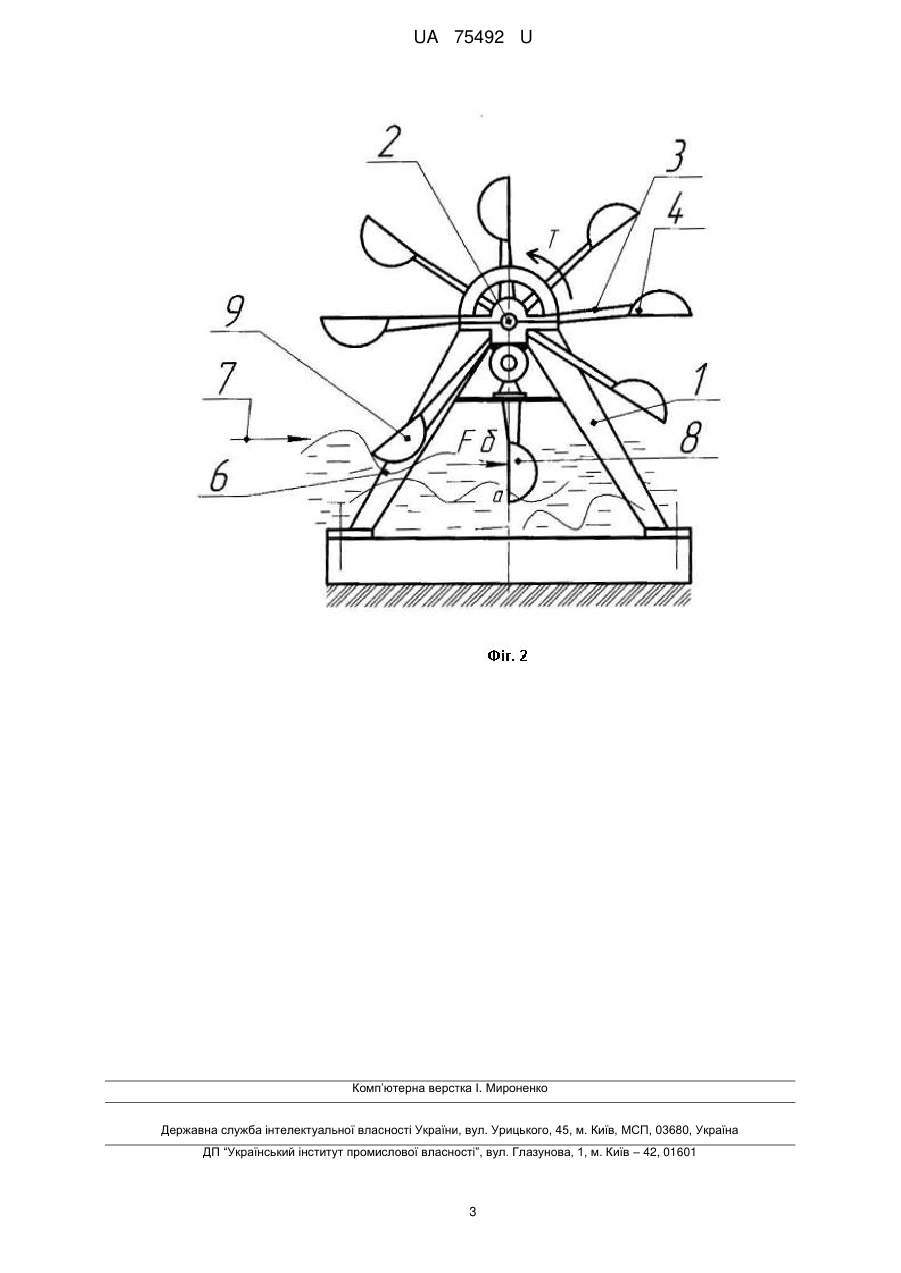

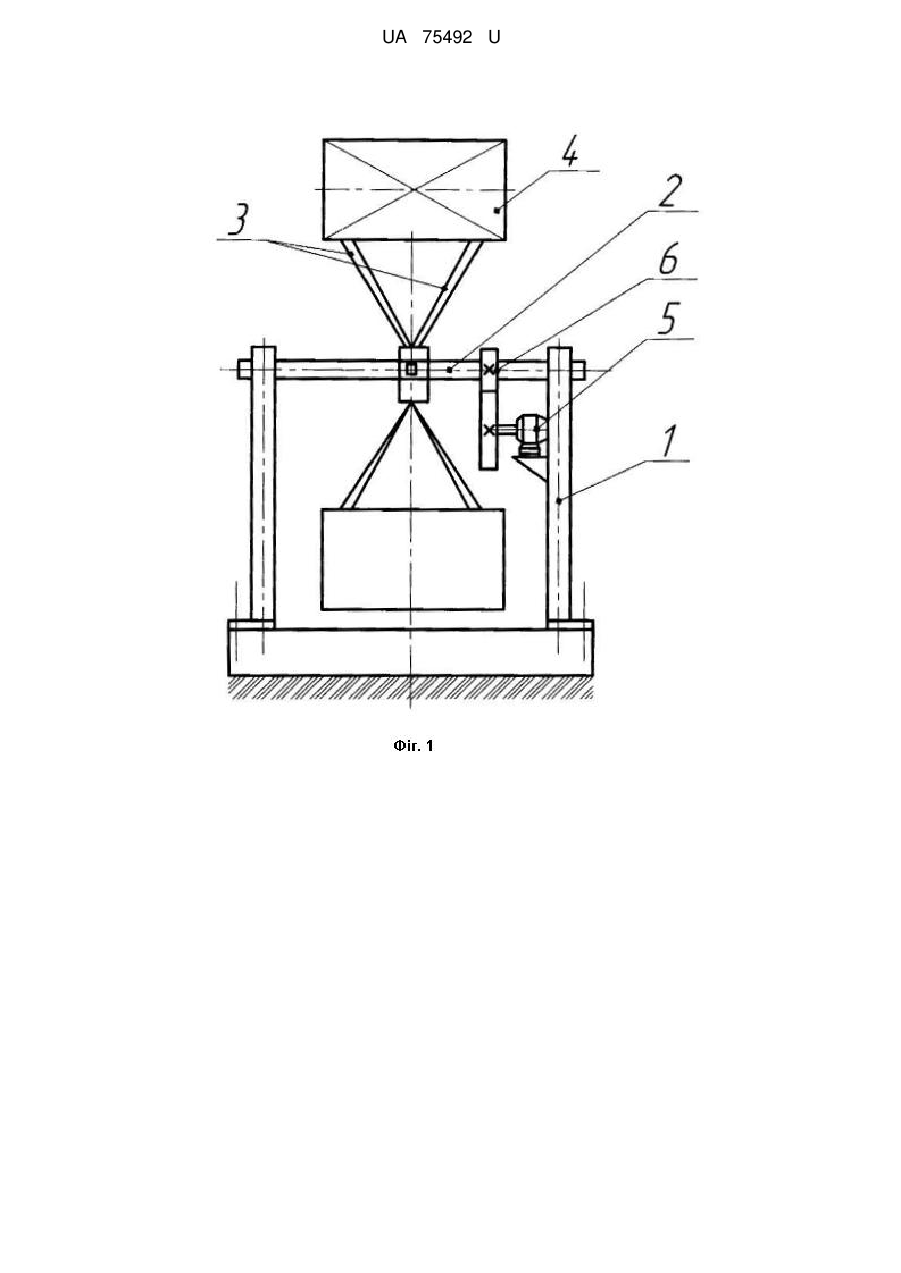

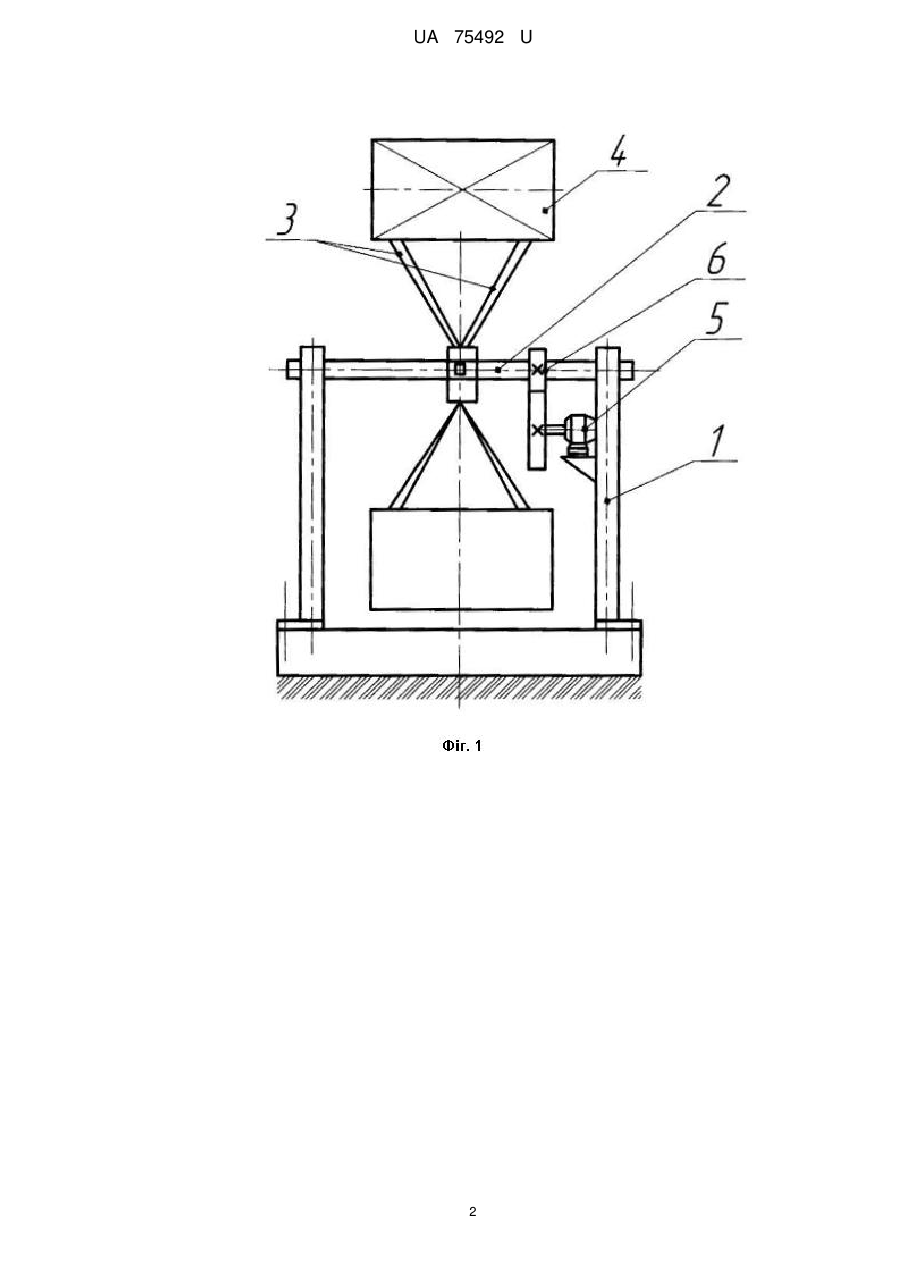

Реферат: Хвильова енергетична установка містить опору і розташований на ній вал з спицями, приєднані до кінців спиць поплавки, а також кінематично зв’язаний з валом електрогенератор. Поплавки в поперечному перерізі мають форму півциліндрів або півсфер, плоскі сторони яких розташовані на зустріч руху хвиль. UA 75492 U (54) ХВИЛЬОВА ЕНЕРГЕТИЧНА УСТАНОВКА UA 75492 U UA 75492 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гідроенергетики, зокрема до хвильових енергетичних установок, і може бути використана для виробництва електроенергії в прибережних зонах озер, річок і морів. Відома хвильова енергетична установка (ЕУ), яка містить нерухому опору, з розчалками і поплавок, який за допомогою тросової петлі, шківів, двох барабанів з протилежною намоткою та муфтами одностороннього обертання і зубчастих передач кінематично зв'язаний з електрогенератором (А.с. СССР № 1596125, F03B13/12, 1990). Недолік цієї ЕУ полягає в складності конструкції та низькому коефіцієнтові корисної дії внаслідок наявності в ньому великого числа деталей та пар тертя. Найбільш близькою до корисної моделі за технічною суттю та ефектом, що досягається, є прийнята за найближчий аналог ЕУ, яка містить опору і розташовані на ній вал з радіальними спицями (консолями), приєднані до кінців спиць циліндричні поплавки, а також кінематично зв'язаний з валом електрогенератор (А.с. СССР № 1208298, F03B 13/14, 1986). Основний недолік відомої ЕУ полягає у відносно низькій потужності в наслідок малого гідравлічного опору поплавків на сторонах набігання хвиль. В основу корисної моделі поставлена задача підвищення потужності шляхом зміни форми поплавків. Поставлена задача вирішується тим, що в ЕУ, яка містить опору і розташований на ній вал з спицями (консолями), приєднані до кінців спиць поплавки, а також кінематично зв'язаний з валом електрогенератор, згідно з корисною моделлю новим є те, що поплавки в поперечному перерізі мають форму півциліндрів або півсфер, плоскі сторони яких розташовані назустріч руху хвиль. Виконання поплавків з поперечним перерізом в формі півциліндрів або півсфер, замість циліндрів в найближчому аналозі, та розташування їх плоских сторін на зустріч руху хвиль забезпечує збільшення в декілька разів (при інших рівних з найближчим аналогом умовах) їх лобового гідравлічного опору (див. Идельчик Н.Е. Справочник по гидравлическим сопротивлениям. - М.: Машиностроение, 1975. - С. 402, Сх=0.36 и С. 404, Сх=1.44). Збільшення лобового гідравлічного опору поплавків приводить до зростання потужності. На фіг. 1 схематично зображена заявлювана ЕУ; на фіг. 2 - вигляд з боку на фіг. 1 ЕУ містить опору 1 і розташовані на ній вал 2 з спицями 3, до кінців яких приєднані поплавки 4, а також електрогенератор 5, який кінематично зв'язаний з валом 2 зубчастою передачею 6. Поплавки 4 в поперечному перерізі мають форму півциліндрів або півсфер, плоскі сторони "а-б" яких розташовані на зустріч напрямку 7 набігання хвиль 10. Працює ЕУ наступним чином При набіганні гребня хвилі на занурений в воду поплавок, наприклад поплавок 8, на його поверхні в наслідок лобового опору виникає сила тиску F, яка на валу 2 утворює крутний момент Т (фіг. 2), під дією якого вал і кінематично зв'язаний з ним електрогенератор 5 приходять в обертовий рух. При повороті поплавка 8 суміжний з ним поплавок 9 опускається на поверхню впадини першої хвилі, і при набіганні наступної хвилі, подібно поплавку 8, приводить вал в подальший рух. Аналогічно взаємодіють з хвилями наступні поплавки, внаслідок чого вал 2 набуває безперервного обертання. Так як лобові сторони "а-б" поплавків 4 мають плоску, замість круглої в найближчому аналозі, форму то їх гідравлічний опір, а отже і діючі на них сили F та крутний момент Т на валу 2, збільшується в декілька разів. Зростання лобового опору поплавків при збереженні однакового з найближчим аналогом їх гідравлічного опору з тильної сторони забезпечує збільшення крутного моменту і приводить до зростання потужності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Хвильова енергетична установка, що містить опору і розташований на ній вал з спицями, приєднані до кінців спиць поплавки, а також кінематично зв’язаний з валом електрогенератор, яка відрізняється тим, що поплавки в поперечному перерізі мають форму півциліндрів або півсфер, плоскі сторони яких розташовані на зустріч руху хвиль. 1 UA 75492 U 2 UA 75492 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
