Зубний імплантат

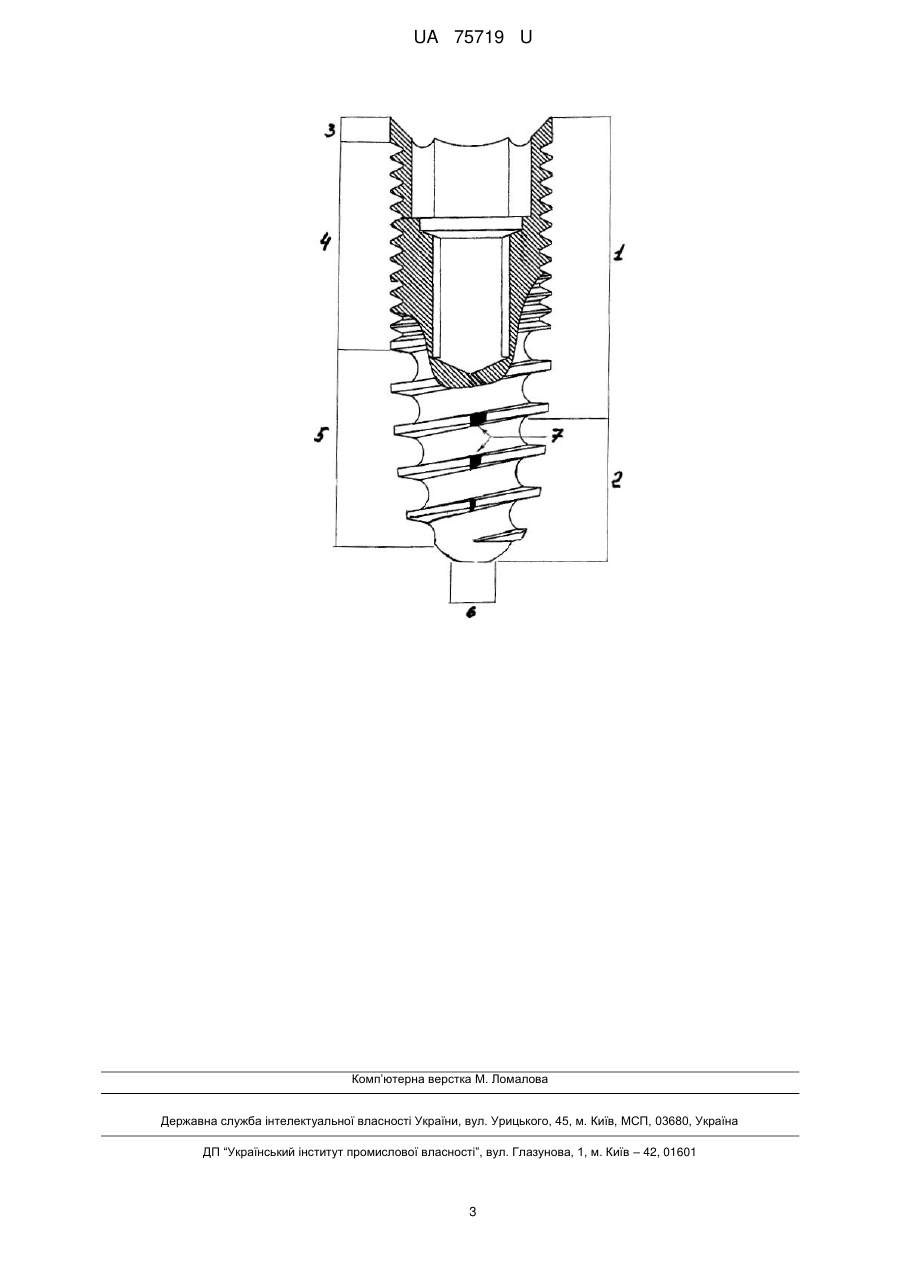

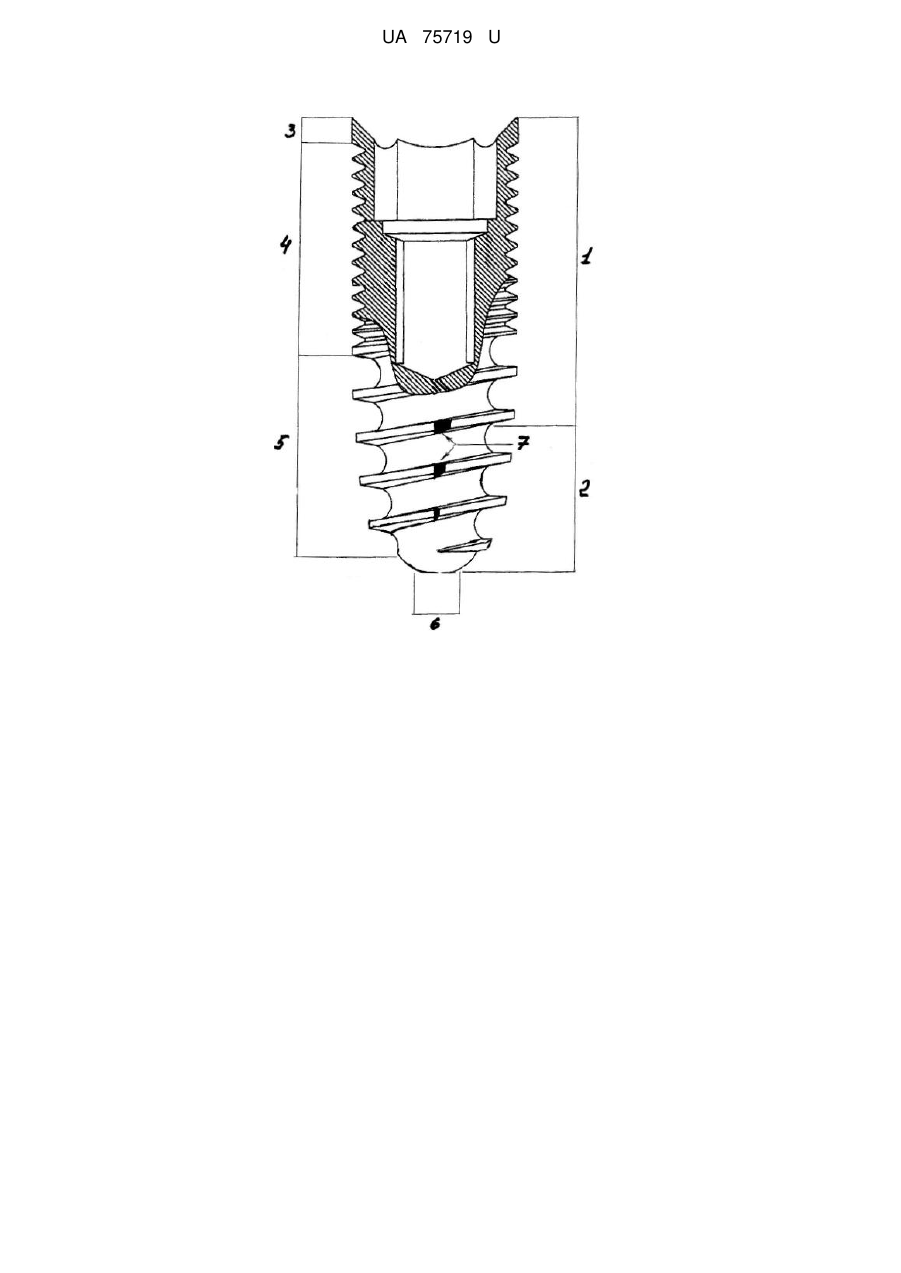

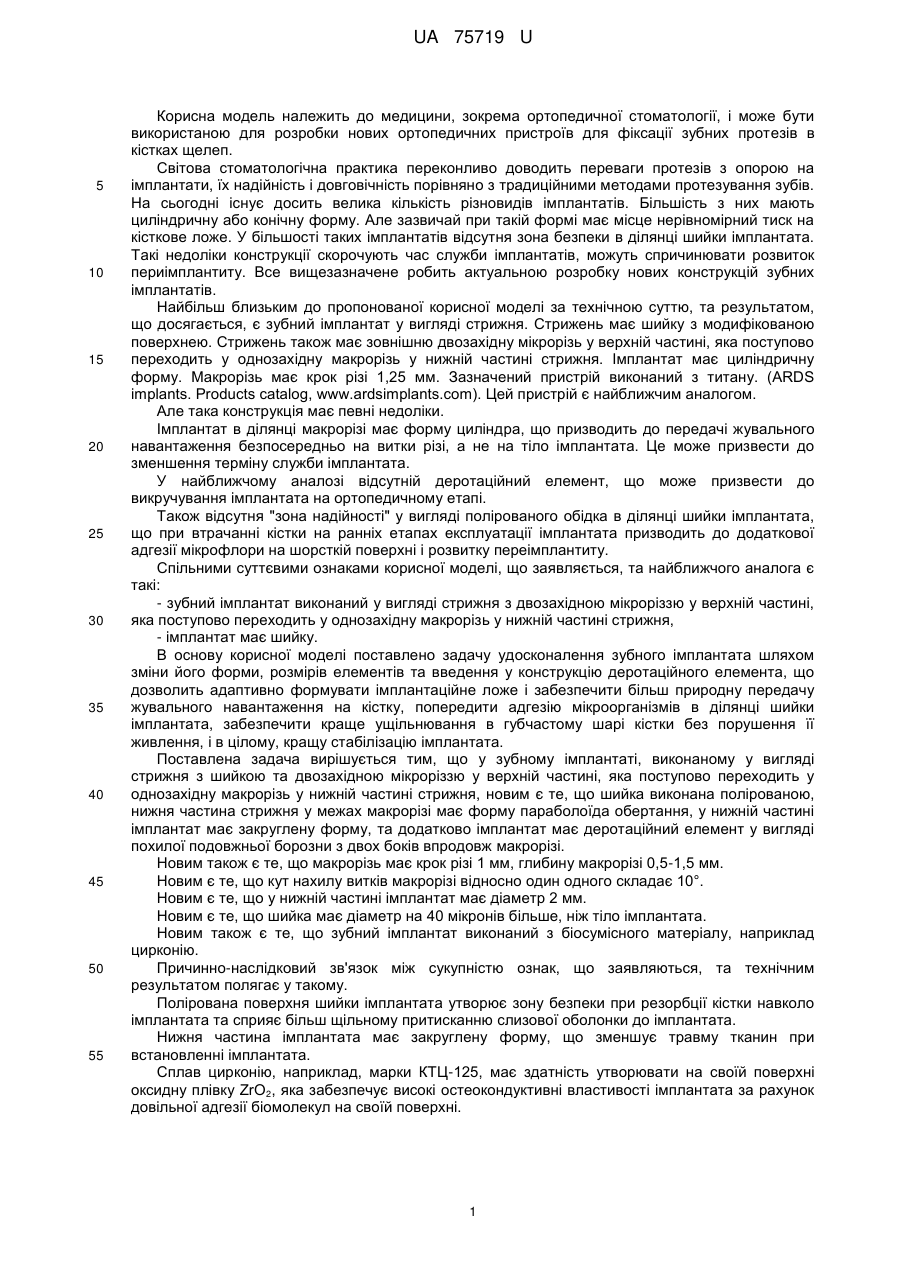

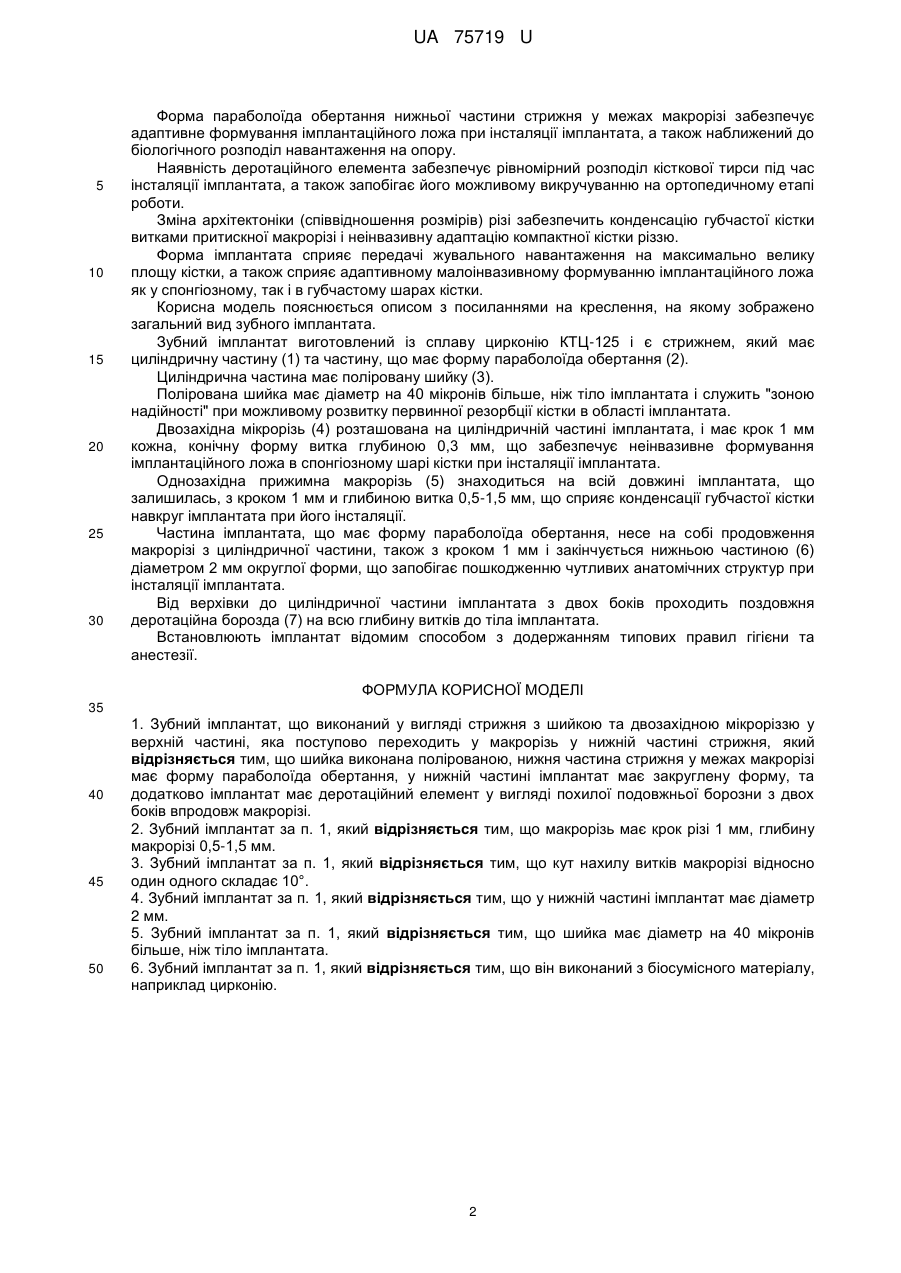

Реферат: UA 75719 U UA 75719 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема ортопедичної стоматології, і може бути використаною для розробки нових ортопедичних пристроїв для фіксації зубних протезів в кістках щелеп. Світова стоматологічна практика переконливо доводить переваги протезів з опорою на імплантати, їх надійність і довговічність порівняно з традиційними методами протезування зубів. На сьогодні існує досить велика кількість різновидів імплантатів. Більшість з них мають циліндричну або конічну форму. Але зазвичай при такій формі має місце нерівномірний тиск на кісткове ложе. У більшості таких імплантатів відсутня зона безпеки в ділянці шийки імплантата. Такі недоліки конструкції скорочують час служби імплантатів, можуть спричинювати розвиток периімплантиту. Все вищезазначене робить актуальною розробку нових конструкцій зубних імплантатів. Найбільш близьким до пропонованої корисної моделі за технічною суттю, та результатом, що досягається, є зубний імплантат у вигляді стрижня. Стрижень має шийку з модифікованою поверхнею. Стрижень також має зовнішню двозахідну мікрорізь у верхній частині, яка поступово переходить у однозахідну макрорізь у нижній частині стрижня. Імплантат має циліндричну форму. Макрорізь має крок різі 1,25 мм. Зазначений пристрій виконаний з титану. (ARDS implants. Products catalog, www.ardsimplants.com). Цей пристрій є найближчим аналогом. Але така конструкція має певні недоліки. Імплантат в ділянці макрорізі має форму циліндра, що призводить до передачі жувального навантаження безпосередньо на витки різі, а не на тіло імплантата. Це може призвести до зменшення терміну служби імплантата. У найближчому аналозі відсутній деротаційний елемент, що може призвести до викручування імплантата на ортопедичному етапі. Також відсутня "зона надійності" у вигляді полірованого обідка в ділянці шийки імплантата, що при втрачанні кістки на ранніх етапах експлуатації імплантата призводить до додаткової адгезії мікрофлори на шорсткій поверхні і розвитку переімплантиту. Спільними суттєвими ознаками корисної моделі, що заявляється, та найближчого аналога є такі: - зубний імплантат виконаний у вигляді стрижня з двозахiдною мікроріззю у верхній частині, яка поступово переходить у однозахідну макрорізь у нижній частині стрижня, - iмплантат має шийку. В основу корисної моделі поставлено задачу удосконалення зубного імплантата шляхом зміни його форми, розмірів елементів та введення у конструкцію деротаційного елемента, що дозволить адаптивно формувати імплантаційне ложе і забезпечити більш природну передачу жувального навантаження на кістку, попередити адгезію мікроорганізмів в ділянці шийки імплантата, забезпечити краще ущільнювання в губчастому шарі кістки без порушення її живлення, і в цілому, кращу стабілізацію імплантата. Поставлена задача вирішується тим, що у зубному імплантаті, виконаному у вигляді стрижня з шийкою та двозахідною мікроріззю у верхній частині, яка поступово переходить у однозахідну макрорізь у нижній частині стрижня, новим є те, що шийка виконана полірованою, нижня частина стрижня у межах макрорізі має форму параболоїда обертання, у нижній частині імплантат має закруглену форму, та додатково імплантат має деротаційний елемент у вигляді похилої подовжньої борозни з двох боків впродовж макрорізі. Новим також є те, що макрорізь має крок різі 1 мм, глибину макрорізі 0,5-1,5 мм. Новим є те, що кут нахилу витків макрорізі відносно один одного складає 10°. Новим є те, що у нижній частині імплантат має діаметр 2 мм. Новим є те, що шийка має діаметр на 40 мікронів більше, ніж тіло імплантата. Новим також є те, що зубний імплантат виконаний з біосумісного матеріалу, наприклад цирконію. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Полірована поверхня шийки імплантата утворює зону безпеки при резорбції кістки навколо імплантата та сприяє більш щільному притисканню слизової оболонки до імплантата. Нижня частина імплантата має закруглену форму, що зменшує травму тканин при встановленні імплантата. Сплав цирконію, наприклад, марки КТЦ-125, має здатність утворювати на своїй поверхні оксидну плівку ZrO2, яка забезпечує високі остеокондуктивні властивості імплантата за рахунок довільної адгезії біомолекул на своїй поверхні. 1 UA 75719 U 5 10 15 20 25 30 Форма параболоїда обертання нижньої частини стрижня у межах макрорізі забезпечує адаптивне формування імплантаційного ложа при інсталяції імплантата,а також наближений до біологічного розподіл навантаження на опору. Наявність деротаційного елемента забезпечує рівномірний розподіл кісткової тирси під час інсталяції імплантата, а також запобігає його можливому викручуванню на ортопедичному етапі роботи. Зміна архітектоніки (співвідношення розмірів) різі забезпечить конденсацію губчастої кістки витками притискної макрорізі і неінвазивну адаптацію компактної кістки різзю. Форма імплантата сприяє передачі жувального навантаження на максимально велику площу кістки, а також сприяє адаптивному малоінвазивному формуванню імплантаційного ложа як у спонгіозному, так і в губчастому шарах кістки. Корисна модель пояснюється описом з посиланнями на креслення, на якому зображено загальний вид зубного імплантата. Зубний імплантат виготовлений із сплаву цирконію КТЦ-125 і є стрижнем, який має циліндричну частину (1) та частину, що має форму параболоїда обертання (2). Циліндрична частина має поліровану шийку (3). Полірована шийка має діаметр на 40 мікронів більше, ніж тіло імплантата і служить "зоною надійності" при можливому розвитку первинної резорбції кістки в області імплантата. Двозахідна мікрорізь (4) розташована на циліндричній частині імплантата, і має крок 1 мм кожна, конічну форму витка глубиною 0,3 мм, що забезпечує неінвазивне формування імплантаційного ложа в спонгіозному шарі кістки при інсталяції імплантата. Однозахідна прижимна макрорізь (5) знаходиться на всій довжині імплантата, що залишилась, з кроком 1 мм и глибиною витка 0,5-1,5 мм, що сприяє конденсації губчастої кістки навкруг імплантата при його інсталяції. Частина імплантата, що має форму параболоїда обертання, несе на собі продовження макрорізі з циліндричної частини, також з кроком 1 мм і закінчується нижньою частиною (6) діаметром 2 мм округлої форми, що запобігає пошкодженню чутливих анатомічних структур при інсталяції імплантата. Від верхівки до циліндричної частини імплантата з двох боків проходить поздовжня деротаційна борозда (7) на всю глибину витків до тіла імплантата. Встановлюють імплантат відомим способом з додержанням типових правил гігієни та анестезії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Зубний імплантат, що виконаний у вигляді стрижня з шийкою та двозахідною мікроріззю у верхній частині, яка поступово переходить у макрорізь у нижній частині стрижня, який відрізняється тим, що шийка виконана полірованою, нижня частина стрижня у межах макрорізі має форму параболоїда обертання, у нижній частині імплантат має закруглену форму, та додатково імплантат має деротаційний елемент у вигляді похилої подовжньої борозни з двох боків впродовж макрорізі. 2. Зубний імплантат за п. 1, який відрізняється тим, що макрорізь має крок різі 1 мм, глибину макрорізі 0,5-1,5 мм. 3. Зубний імплантат за п. 1, який відрізняється тим, що кут нахилу витків макрорізі відносно один одного складає 10°. 4. Зубний імплантат за п. 1, який відрізняється тим, що у нижній частині імплантат має діаметр 2 мм. 5. Зубний імплантат за п. 1, який відрізняється тим, що шийка має діаметр на 40 мікронів більше, ніж тіло імплантата. 6. Зубний імплантат за п. 1, який відрізняється тим, що він виконаний з біосумісного матеріалу, наприклад цирконію. 2 UA 75719 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
