Сівалка

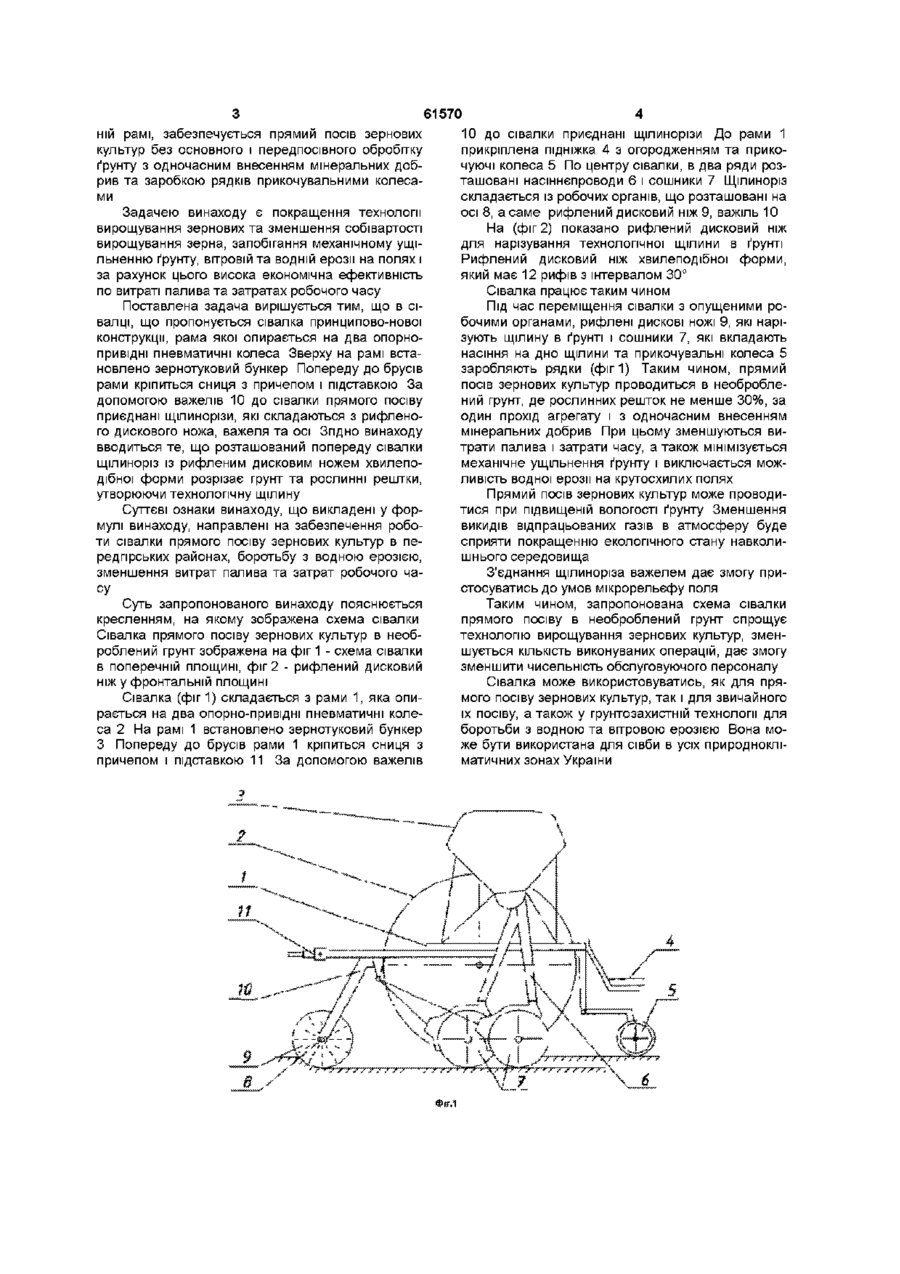

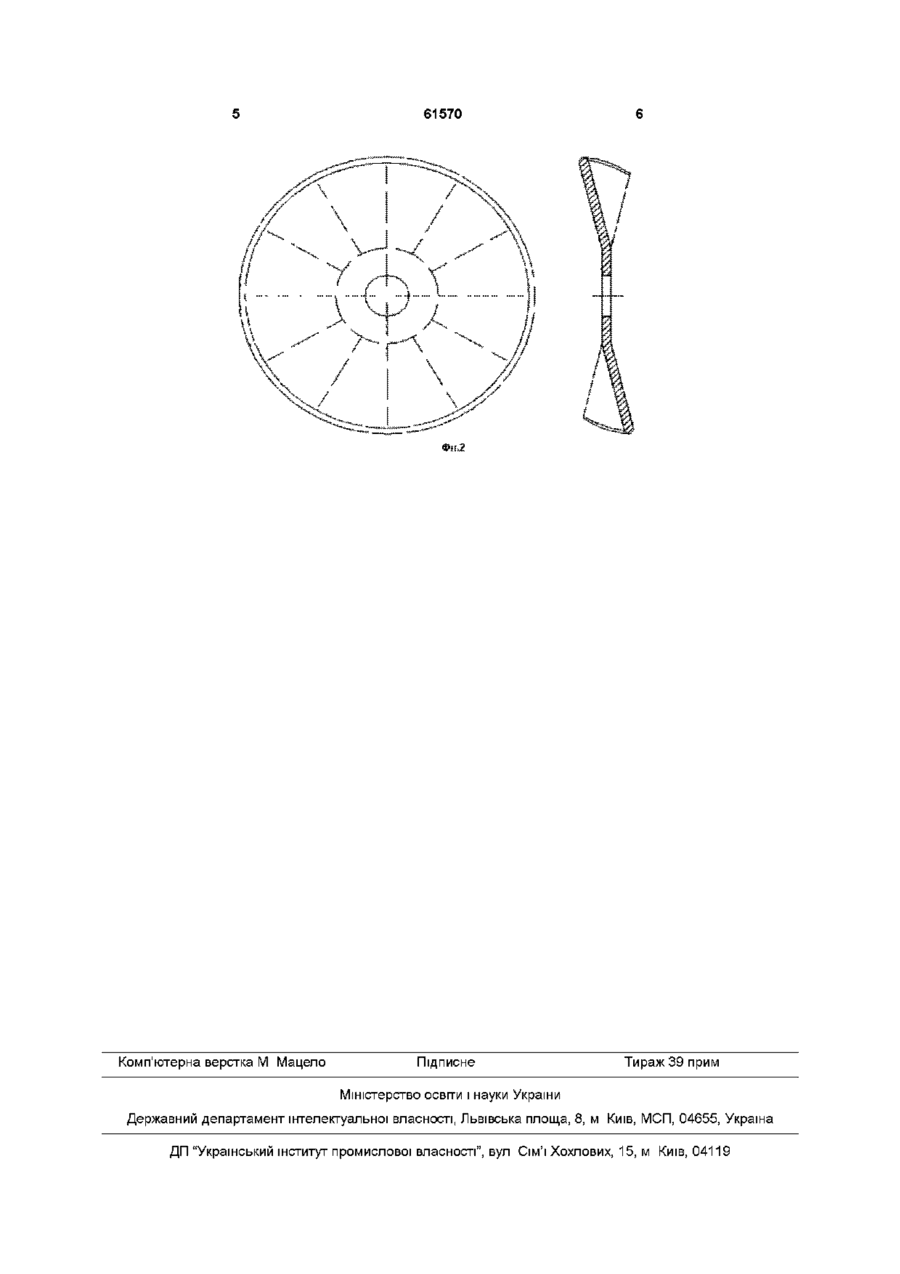

1 Сівалка, що складається з рами, яка опирається на два опорно-привідні пневматичні колеса, зверху на рамі встановлено зернотуковий бункер, яка відрізняється тим, що попереду до рами встановлюється щілиноріз 2 Сівалка за п 1, яка відрізняється тим, що використовуються в щілинорізі рифлений дисковий ніж хвилеподібної форми, який має 12 рифів з інтервалом 30° 3 Сівалка за пп 1, 2, яка відрізняється тим, що використовуються прикочувальні колеса 4 Сівалка за пп 1-3, яка відрізняється тим, що щілиноріз, сошники і прикочувальні колеса мають незалежну підвіску, що дає змогу краще працювати з різним мікрорельєфом поля 5 Сівалка за пп 1-4, яка відрізняється тим, що прямий посів зернових культур проводиться в необроблений грунт з одночасним внесенням мінеральних добрив 6 Сівалка за пп 1-5, яка відрізняється тим, що з одночасним внесенням мінеральних добрив досягається висока економічна ефективність по витраті палива та затратах робочого часу Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема, до комбінованих сільськогосподарських машин і може бути застосований для реалізації ґрунтозахисної технологи, отримавши назву прямий посів або нульовий обробіток ґрунту (посів без обробітку ґрунту, безорний посів) Відома селекційна сівалка СН-16ПМ для висіву сівалки зернових культур по стерневому фону попередників без попереднього обробітку ґрунту з перемінною колією, що має раму до якої кріпляться сошники з гофрованими насіннєпроводами На рамі встановлено туконасіннєві бункери Недоліком такої сівалки є те, що дводискові сошники, по стерневому фону попередників (пшениця, кукурудза, соняшник та ш кормові культури, вирощувані на силос і сіно) не забезпечують необхідну глибину заробки насіння, а також забиваються рослинними рештками В більшості випадків дводискові сошники просто перекочуються по поверхні поля (ас №94002920, Росія, кл А01С7/00, бюл №10, 1996р) При масі сівалки СН-16ПМ 450кг на кожен сошник припадає не менше ніж 0,35кН (350Н) Для забезпечення заглиблення дводискового сошника на глибину до 6см при твердості ґрунту 50Н/см2 необхідне зусилля 17кН Тому, для забезпечення заданої глибини ходу дводискового сошника вимагається підготовка технологічної щілини Така умова досягається лише за умови розміщення ножа попереду дводискового сошника Також відома причіпна сівалка-культиватор зернова стернева СЗС-2,1, яка призначена для сівби зернових культур по стерневому фону Сошник виконаний у вигляді плоскоріжучої лапи та стояка, що жорстко з'єднаний з насіннєпровідною трубою Одношарова система кріплення сошника до рами сприяє його очистці від рослинних решток, але не стабілізує задану глибину заробки насіння (ас №3979262, СРСР, клА01С7/00, бюл №12, 1987р) Найбільш близьким аналогом до винаходу по технологічному процесу є серійна зернова сівалка СЗ-3,6 (Зернова сівалка СЗ-3,6 Інструкція по будові, складанню, експлуатації і технічному огляді Кіровоград, 1993) Сівалка складається з рами, яка опирається на два опорно-привідні пневматичні колеса На рамі встановлено зернотуковий бункер Попереду до брусів рами кріпиться сниця з причепом і підставкою Дана сівалка забезпечує сівбу зернових культур в підготовленому ґрунті В основу винаходу поставлена задача вдосконалення сівалки, в якій, застосувавши щілиноріз та прикочувальні колеса, що розташовані на загаль О ю (О ній рамі, забезпечується прямий посів зернових культур без основного і передпосівного обробітку ґрунту з одночасним внесенням мінеральних добрив та заробкою рядків прикочувальними колесами Задачею винаходу є покращення технології вирощування зернових та зменшення собівартості вирощування зерна, запобігання механічному ущільненню ґрунту, вітровій та водній ерозії на полях і за рахунок цього висока економічна ефективність по витраті палива та затратах робочого часу Поставлена задача вирішується тим, що в сівалці, що пропонується сівалка принципово-нової конструкції, рама якої опирається на два опорнопривідні пневматичні колеса Зверху на рамі встановлено зернотуковий бункер Попереду до брусів рами кріпиться сниця з причепом і підставкою За допомогою важелів 10 до сівалки прямого посіву приєднані щілинорізи, які складаються з рифленого дискового ножа, важеля та осі Згідно винаходу вводиться те, що розташований попереду сівалки щілиноріз із рифленим дисковим ножем хвилеподібної форми розрізає грунт та рослинні рештки, утворюючи технологічну щілину Суттєві ознаки винаходу, що викладені у формулі винаходу, направлені на забезпечення роботи сівалки прямого посіву зернових культур в передпрських районах, боротьбу з водною ерозією, зменшення витрат палива та затрат робочого часу Суть запропонованого винаходу пояснюється кресленням, на якому зображена схема сівалки Сівалка прямого посіву зернових культур в необроблений грунт зображена на фіг 1 - схема сівалки в поперечній площині, фіг 2 - рифлений дисковий ніж у фронтальній площині Сівалка (фіг 1) складається з рами 1, яка опирається на два опорно-привідні пневматичні колеса 2 На рамі 1 встановлено зернотуковий бункер З Попереду до брусів рами 1 кріпиться сниця з причепом і підставкою 11 За допомогою важелів 61570 10 до сівалки приєднані щілинорізи До рами 1 прикріплена підніжка 4 з огородженням та прикочуючі колеса 5 По центру сівалки, в два ряди розташовані насіннєпроводи 6 і сошники 7 Щілиноріз складається із робочих органів, що розташовані на осі 8, а саме рифлений дисковий ніж 9, важіль 10 На (фіг 2) показано рифлений дисковий ніж для нарізування технологічної щілини в ґрунті Рифлений дисковий ніж хвилеподібної форми, який має 12 рифів з інтервалом 30° Сівалка працює таким чином Під час переміщення сівалки з опущеними робочими органами, рифлені дискові ножі 9, які нарізують щілину в ґрунті і сошники 7, які вкладають насіння на дно щілини та прикочувальні колеса 5 заробляють рядки (фиг 1) Таким чином, прямий посів зернових культур проводиться в необроблений грунт, де рослинних решток не менше 30%, за один прохід агрегату і з одночасним внесенням мінеральних добрив При цьому зменшуються витрати палива і затрати часу, а також мінімізується механічне ущільнення ґрунту і виключається можливість водної ерозії на крутосхилих полях Прямий посів зернових культур може проводитися при підвищеній вологості ґрунту Зменшення викидів відпрацьованих газів в атмосферу буде сприяти покращенню екологічного стану навколишнього середовища З'єднання щілиноріза важелем дає змогу пристосуватись до умов мікрорельєфу поля Таким чином, запропонована схема сівалки прямого посіву в необроблений грунт спрощує технологію вирощування зернових культур, зменшується КІЛЬКІСТЬ виконуваних операцій, дає змогу зменшити чисельність обслуговуючого персоналу Сівалка може використовуватись, як для прямого посіву зернових культур, так і для звичайного їх посіву, а також у грунтозахистній технології для боротьби з водною та вітровою ерозією Вона може бути використана для сівби в усіх природнокліматичних зонах України 61570 /У \ Комп'ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
