Ролик стрічкового конвеєра

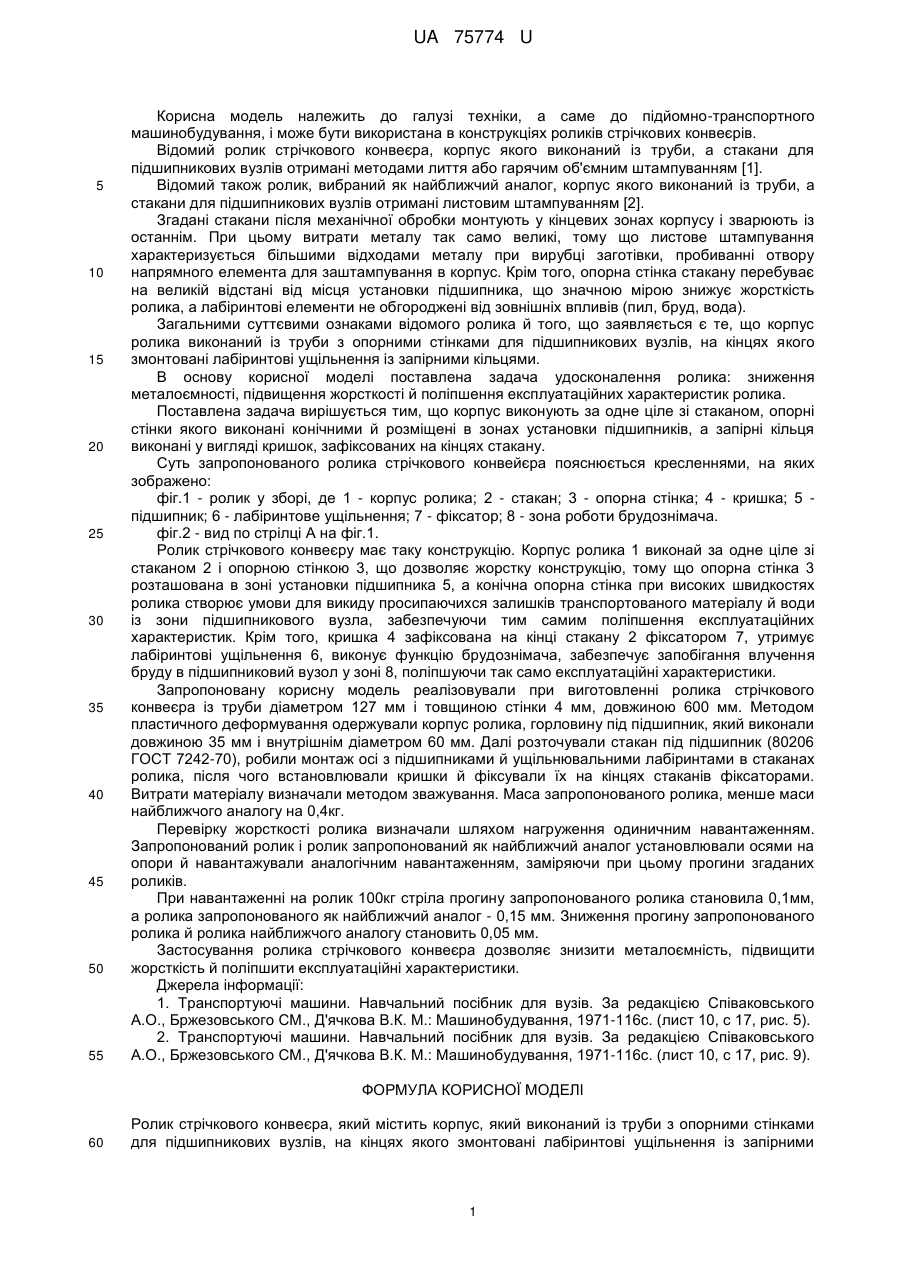

Реферат: UA 75774 U UA 75774 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до підйомно-транспортного машинобудування, і може бути використана в конструкціях роликів стрічкових конвеєрів. Відомий ролик стрічкового конвеєра, корпус якого виконаний із труби, а стакани для підшипникових вузлів отримані методами лиття або гарячим об'ємним штампуванням [1]. Відомий також ролик, вибраний як найближчий аналог, корпус якого виконаний із труби, а стакани для підшипникових вузлів отримані листовим штампуванням [2]. Згадані стакани після механічної обробки монтують у кінцевих зонах корпусу і зварюють із останнім. При цьому витрати металу так само великі, тому що листове штампування характеризується більшими відходами металу при вирубці заготівки, пробиванні отвору напрямного елемента для заштампування в корпус. Крім того, опорна стінка стакану перебуває на великій відстані від місця установки підшипника, що значною мірою знижує жорсткість ролика, а лабіринтові елементи не обгороджені від зовнішніх впливів (пил, бруд, вода). Загальними суттєвими ознаками відомого ролика й того, що заявляється є те, що корпус ролика виконаний із труби з опорними стінками для підшипникових вузлів, на кінцях якого змонтовані лабіринтові ущільнення із запірними кільцями. В основу корисної моделі поставлена задача удосконалення ролика: зниження металоємності, підвищення жорсткості й поліпшення експлуатаційних характеристик ролика. Поставлена задача вирішується тим, що корпус виконують за одне ціле зі стаканом, опорні стінки якого виконані конічними й розміщені в зонах установки підшипників, а запірні кільця виконані у вигляді кришок, зафіксованих на кінцях стакану. Суть запропонованого ролика стрічкового конвейєра пояснюється кресленнями, на яких зображено: фіг.1 - ролик у зборі, де 1 - корпус ролика; 2 - стакан; 3 - опорна стінка; 4 - кришка; 5 підшипник; 6 - лабіринтове ущільнення; 7 - фіксатор; 8 - зона роботи брудознімача. фіг.2 - вид по стрілці А на фіг.1. Ролик стрічкового конвеєру має таку конструкцію. Корпус ролика 1 виконай за одне ціле зі стаканом 2 і опорною стінкою 3, що дозволяє жорстку конструкцію, тому що опорна стінка 3 розташована в зоні установки підшипника 5, а конічна опорна стінка при високих швидкостях ролика створює умови для викиду просипаючихся залишків транспортованого матеріалу й води із зони підшипникового вузла, забезпечуючи тим самим поліпшення експлуатаційних характеристик. Крім того, кришка 4 зафіксована на кінці стакану 2 фіксатором 7, утримує лабіринтові ущільнення 6, виконує функцію брудознімача, забезпечує запобігання влучення бруду в підшипниковий вузол у зоні 8, поліпшуючи так само експлуатаційні характеристики. Запропоновану корисну модель реалізовували при виготовленні ролика стрічкового конвеєра із труби діаметром 127 мм і товщиною стінки 4 мм, довжиною 600 мм. Методом пластичного деформування одержували корпус ролика, горловину під підшипник, який виконали довжиною 35 мм і внутрішнім діаметром 60 мм. Далі розточували стакан під підшипник (80206 ГОСТ 7242-70), робили монтаж осі з підшипниками й ущільнювальними лабіринтами в стаканах ролика, після чого встановлювали кришки й фіксували їх на кінцях стаканів фіксаторами. Витрати матеріалу визначали методом зважування. Маса запропонованого ролика, менше маси найближчого аналогу на 0,4кг. Перевірку жорсткості ролика визначали шляхом нагруження одиничним навантаженням. Запропонований ролик і ролик запропонований як найближчий аналог установлювали осями на опори й навантажували аналогічним навантаженням, заміряючи при цьому прогини згаданих роликів. При навантаженні на ролик 100кг стріла прогину запропонованого ролика становила 0,1мм, а ролика запропонованого як найближчий аналог - 0,15 мм. Зниження прогину запропонованого ролика й ролика найближчого аналогу становить 0,05 мм. Застосування ролика стрічкового конвеєра дозволяє знизити металоємність, підвищити жорсткість й поліпшити експлуатаційні характеристики. Джерела інформації: 1. Транспортуючі машини. Навчальний посібник для вузів. За редакцією Співаковського А.О., Бржезовського СМ., Д'ячкова В.К. М.: Машинобудування, 1971-116с. (лист 10, с 17, рис. 5). 2. Транспортуючі машини. Навчальний посібник для вузів. За редакцією Співаковського А.О., Бржезовського СМ., Д'ячкова В.К. М.: Машинобудування, 1971-116с. (лист 10, с 17, рис. 9). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Ролик стрічкового конвеєра, який містить корпус, який виконаний із труби з опорними стінками для підшипникових вузлів, на кінцях якого змонтовані лабіринтові ущільнення із запірними 1 UA 75774 U кільцями, який відрізняється тим, що його корпус виконаний за одне ціле зі стаканом, опорні стінки якого виконані конічними й розміщені в зонах установки підшипників, а запірні кільця виконані у вигляді кришок, зафіксованих на кінцях стакана. 2 UA 75774 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
