Ролик стрічкового конвеєра

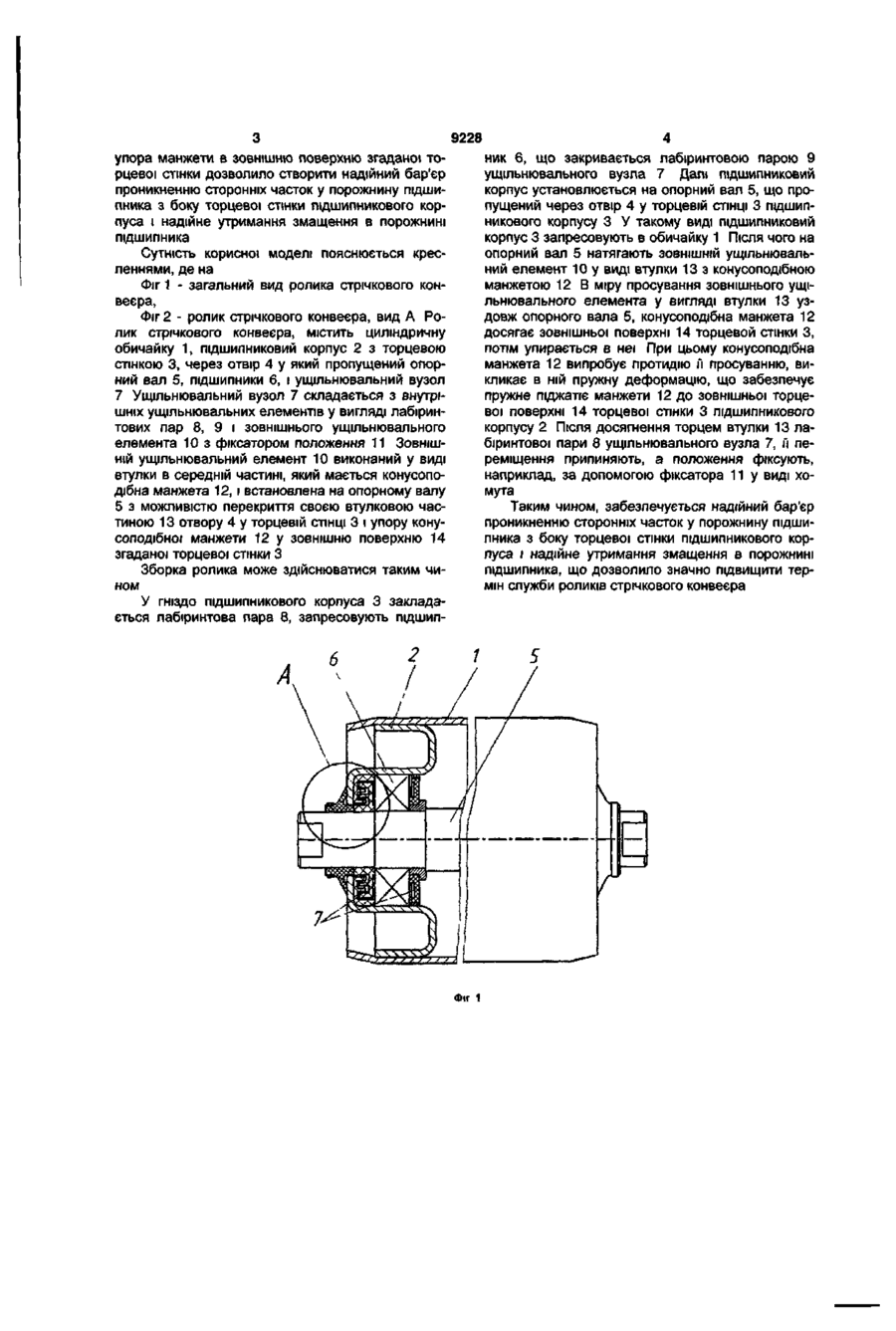

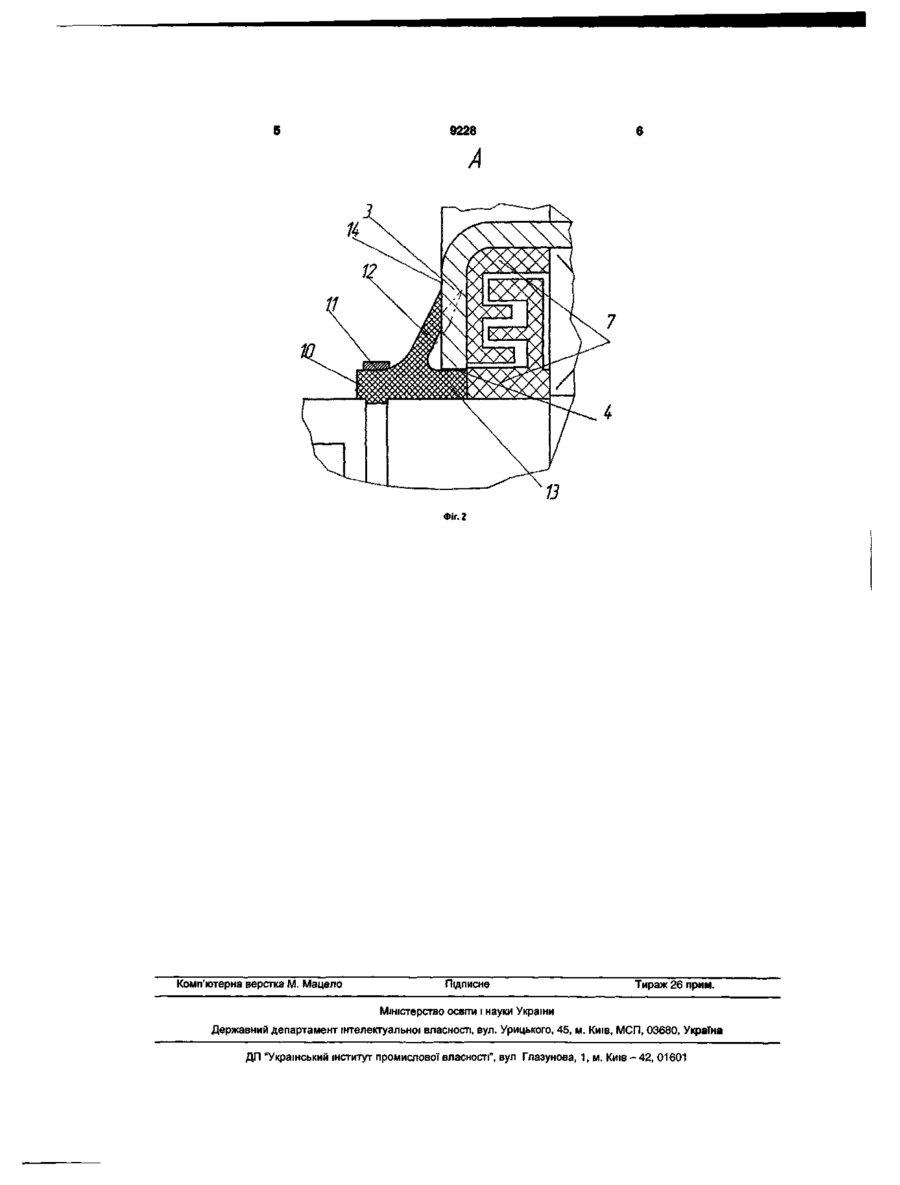

Ролик стрічкового конвеєра, що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який пропущені опорний вал, підшипники, ущільнювальний вузол, що скла дається з внутрішніх ущільнювальних елементів у вигляді лабіринтових пар і зовнішнього ущільнювального елемента з фіксатором положення, який відрізняється тим, що зовнішній ущільнювальний елемент виконаний у вигляді втулки, в середній частині якої є конусоподібна манжета, і встановлений на опорному валу з можливістю перекриття своєю втулковою частиною отвору в торцевій стінці і упору конусоподібною манжетою в зовнішню поверхню згаданої торцевої стінки. Корисна модель відноситься до машинобудування і може бути використана для стрічкових конвеєрів, рольгангів транспортуючих пристроїв, застосовуваних у металургійній, гірничорудній і вугільній промисловості, у будівельних дорожніх машинах, у сільському господарстві й інших галузях народного господарства. Відомий ролик стрічкового конвеєра по деклараційному патенту України на винахід № 66397 С2, МПК 7 В65 G39/00, Бюл. № 5,17.05.2004р., що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який, пропущені опорний вал, підшипники, ущільнювальний вузол, що складається з внутрішніх ущільнювальних елементів у вигляді лабіринтових пар ущільнювальних елементів. Найбільш близьким аналогом до заявленой корисної моделі по сукупності співпадаючих ознак і очікуваному технічному результату є ролик стрічкового конвеєра по деклараційному патенту України на винахід №400 86А, МПК 7 B65G39/09, Бюл. №6, 16.07.2001 р, що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який, пропущені опорний вал, підшипники, ущільнювальний вузол, що складається з внутрішніх ущільнювальних елементів у вигляді лабіринтових пар ущільнювальних елементів, і зовнішнього ущільнювального елемента з фіксатором положення. Загальним недоліком приведених роликів стрічкового конвеєра є низька надійність ущільнення, при якій має місце витік змащення і проникнення в порожнину підшипника пилу і бруди з навколишнього середовища, що приводить до зниження терміну їхньої служби. В основу корисної моделі, поставлена задача, удосконалити ролик стрічкового конвеєра, шляхом зміни елементів конструкції і взаємозв'язку між ними, виключити витік і видавлювання змащення з підшипникового вузла ролика і проникнення в його порожнину пилу і бруду з навколишнього середовища, і за рахунок цього, підвищити надійність ущільнення і термін його служби. Задача вирішена тим, що в ролику стрічкового конвеєра, що містить циліндричну обичайку, підшипниковий корпус з торцевою стінкою, через отвір у який, пропущені опорний вал, підшипники, ущільнювальний вузол, що складається з внутрішніх ущільнювальних елементів у вигляді лабіринтових пар ущільнювальних елементів, і зовнішнього ущільнювального елемента з фіксатором положення, відповідно до корисної моделі, зовнішній ущільнювальний елемент виконаний у виді втулки в середній частині, який мається конусоподібна манжета, і встановлена на опорному валу з можливістю перекриття своєю втулковою частиною отвору в торцевій стінці й упору конусоподібною манжетою в зовнішню поверхню згаданої торцевої стінки. Виконання зовнішнього ущільнювального елемента у вигляді втулки в середній частині, який мається конусоподібна манжета, і її розміщення на опорному валу з можливістю перекриття своєю втулковою частиною отвору в торцевій стінці й 00 CM CM о> О) 9228 ник 6, що закривається лабіринтовою парою 9 ущільнювального вузла 7 Далі підшипниковий корпус установлюється на опорний вал 5, що пропущений через отвір 4 у торцевій СТІНЦІ 3 підшипникового корпусу З У такому виді підшипниковий корпус 3 запресовують в обичайку 1 Після чого на опорний вал 5 натягають ЗОВНІШНІЙ ущільнювальний елемент 10 у виді втулки 13 з конусоподібною манжетою 12 В міру просування зовнішнього ущільнювального елемента у вигляді втулки 13 уздовж опорного вала 5, конусоподібна манжета 12 досягає зовнішньої поверхні 14 торцевой стінки З, потім упирається в неї При цьому конусоподібна манжета 12 випробує протидію її просуванню, викликає в ній пружну деформацію, що забезпечує пружне піджатіє манжети 12 до зовнішньої торцевої поверхні 14 торцевої стінки 3 підшипникового корпусу 2 Після досягнення торцем втулки 13 лабіринтової пари 8 ущільнювального вузла 7, її переміщення припиняють, а положення фіксують, наприклад, за допомогою фіксатора 11 у виді хомута Таким чином, забезпечується надійний бар'єр проникненню сторонніх часток у порожнину підшипника з боку торцевої стінки підшипникового корпуса і надійне утримання змащення в порожнині підшипника, що дозволило значно підвищити термін служби роликів стрічкового конвеєра упора манжети в зовнішню поверхню згаданої торцевої стінки дозволило створити надійний бар'єр проникненню сторонніх часток у порожнину підшипника з боку торцевої стінки підшипникового корпуса і надійне утримання змащення в порожнині підшипника Сутність корисної моделі пояснюється кресленнями, де на Фіг 1 - загальний вид ролика стрічкового конвеєра, Фіг 2 - ролик стрічкового конвеєра, вид А Ролик стрічкового конвеєра, містить циліндричну обичайку 1, підшипниковий корпус 2 з торцевою стінкою 3, через отвір 4 у який пропущений опорний вал 5, підшипники 6, і ущільнювальний вузол 7 Ущільнювальний вузол 7 складається з внутрішніх ущільнювальних елементів у вигляді лабіринтових пар 8, 9 і зовнішнього ущільнювального елемента 10 з фіксатором положення 11 ЗОВНІШНІЙ ущільнювальний елемент 10 виконаний у виді втулки в середній частині, який мається конусоподібна манжета 12, і встановлена на опорному валу 5 з можливістю перекриття своєю втулковою частиною 13 отвору 4 у торцевій СТІНЦІ 3 І упору конусоподібної манжети 12 у зовнішню поверхню 14 згаданої торцевої стінки З Зборка ролика може здійснюватися таким чином У гніздо підшипникового корпуса 3 закладається лабіринтова пара 8, запресовують підшип ґ Фіг 1 9228 A Фіг. 2 Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
