Спосіб відробки запасів і охорони гірничої виробки

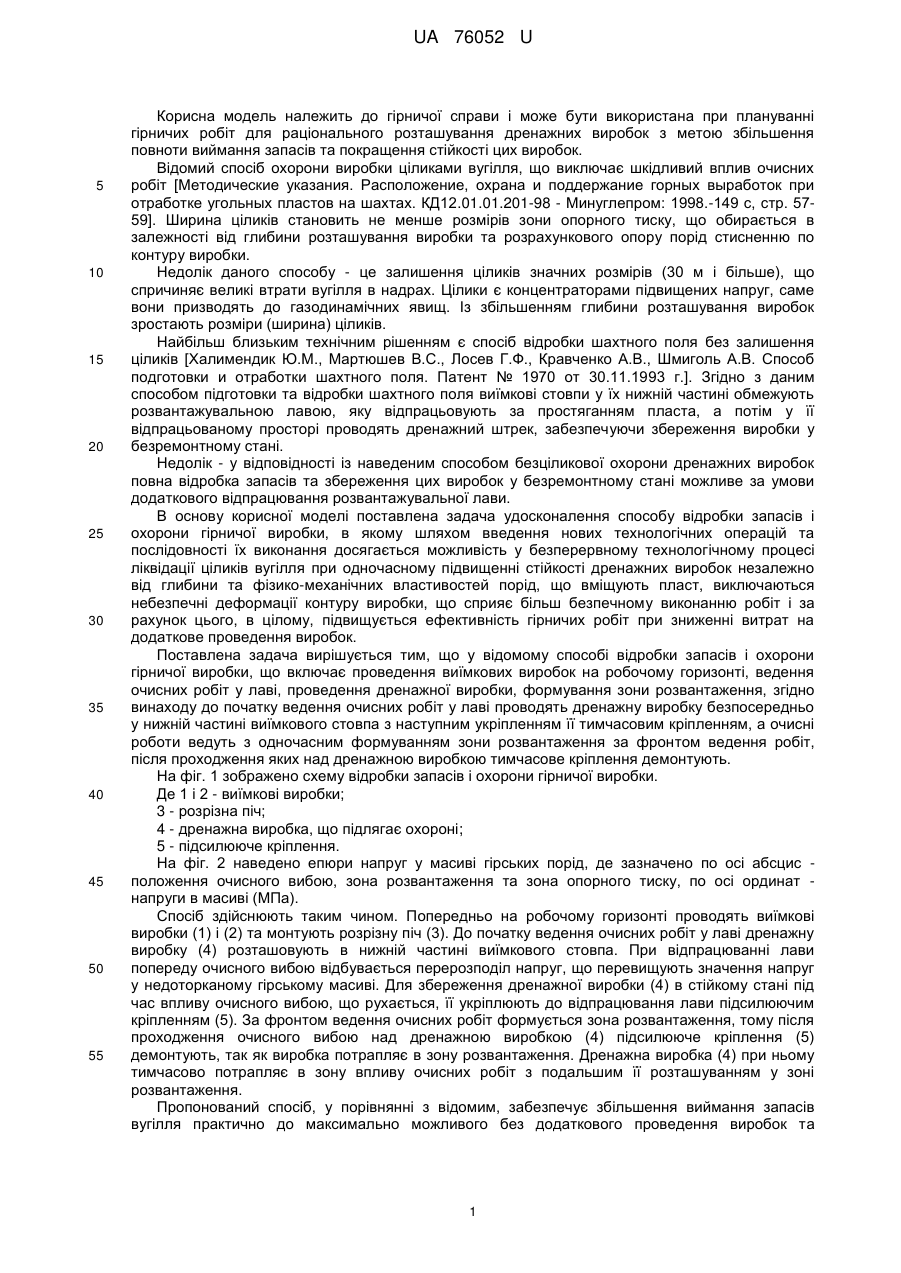

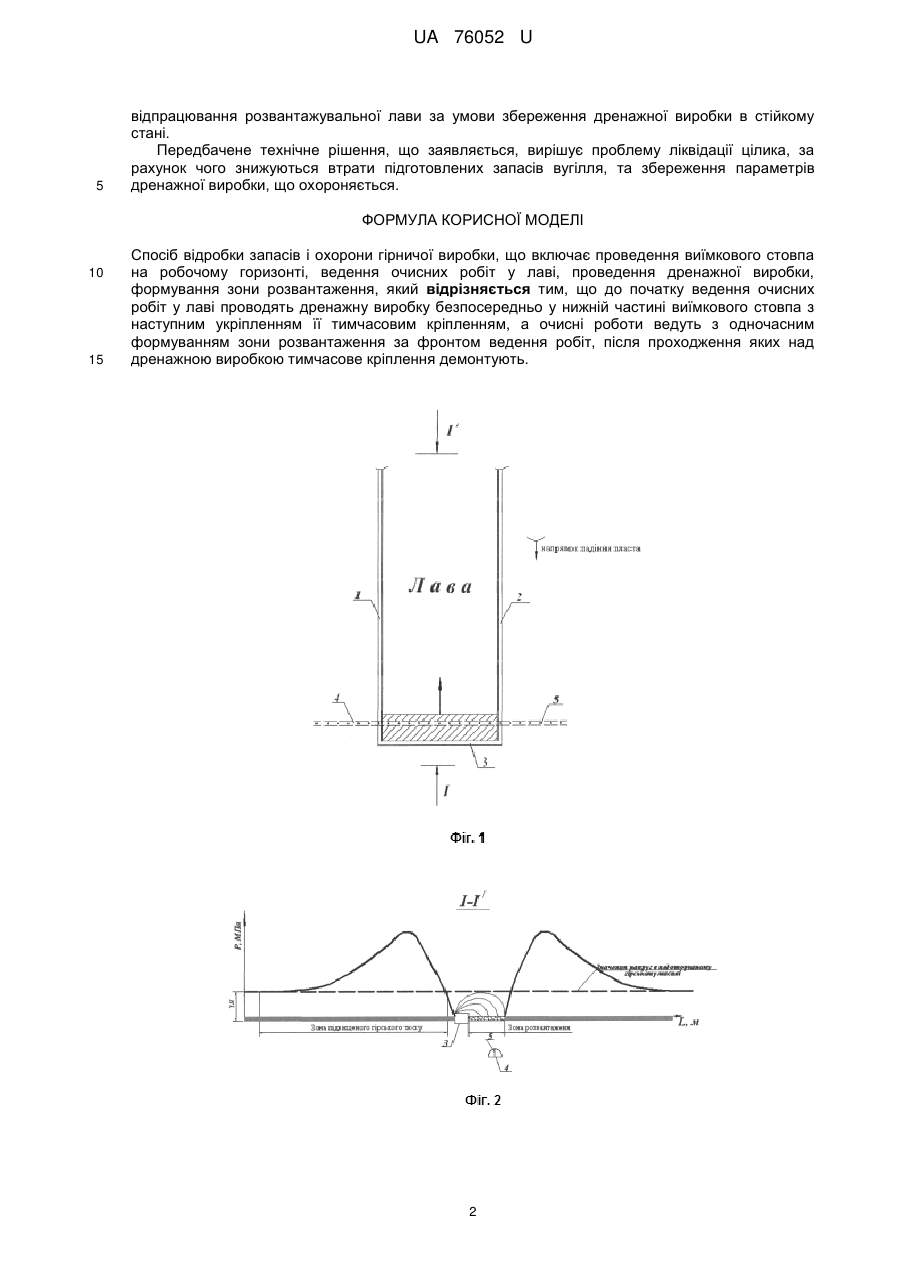

Реферат: UA 76052 U UA 76052 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гірничої справи і може бути використана при плануванні гірничих робіт для раціонального розташування дренажних виробок з метою збільшення повноти виймання запасів та покращення стійкості цих виробок. Відомий спосіб охорони виробки ціликами вугілля, що виключає шкідливий вплив очисних робіт [Методические указания. Расположение, охрана и поддержание горных выработок при отработке угольных пластов на шахтах. КД12.01.01.201-98 - Минуглепром: 1998.-149 с, стр. 5759]. Ширина ціликів становить не менше розмірів зони опорного тиску, що обирається в залежності від глибини розташування виробки та розрахункового опору порід стисненню по контуру виробки. Недолік даного способу - це залишення ціликів значних розмірів (30 м і більше), що спричиняє великі втрати вугілля в надрах. Цілики є концентраторами підвищених напруг, саме вони призводять до газодинамічних явищ. Із збільшенням глибини розташування виробок зростають розміри (ширина) ціликів. Найбільш близьким технічним рішенням є спосіб відробки шахтного поля без залишення ціликів [Халимендик Ю.М., Мартюшев B.C., Лосев Г.Ф., Кравченко А.В., Шмиголь А.В. Способ подготовки и отработки шахтного поля. Патент № 1970 от 30.11.1993 г.]. Згідно з даним способом підготовки та відробки шахтного поля виїмкові стовпи у їх нижній частині обмежують розвантажувальною лавою, яку відпрацьовують за простяганням пласта, а потім у її відпрацьованому просторі проводять дренажний штрек, забезпечуючи збереження виробки у безремонтному стані. Недолік - у відповідності із наведеним способом безціликової охорони дренажних виробок повна відробка запасів та збереження цих виробок у безремонтному стані можливе за умови додаткового відпрацювання розвантажувальної лави. В основу корисної моделі поставлена задача удосконалення способу відробки запасів і охорони гірничої виробки, в якому шляхом введення нових технологічних операцій та послідовності їх виконання досягається можливість у безперервному технологічному процесі ліквідації ціликів вугілля при одночасному підвищенні стійкості дренажних виробок незалежно від глибини та фізико-механічних властивостей порід, що вміщують пласт, виключаються небезпечні деформації контуру виробки, що сприяє більш безпечному виконанню робіт і за рахунок цього, в цілому, підвищується ефективність гірничих робіт при зниженні витрат на додаткове проведення виробок. Поставлена задача вирішується тим, що у відомому способі відробки запасів і охорони гірничої виробки, що включає проведення виїмкових виробок на робочому горизонті, ведення очисних робіт у лаві, проведення дренажної виробки, формування зони розвантаження, згідно винаходу до початку ведення очисних робіт у лаві проводять дренажну виробку безпосередньо у нижній частині виїмкового стовпа з наступним укріпленням її тимчасовим кріпленням, а очисні роботи ведуть з одночасним формуванням зони розвантаження за фронтом ведення робіт, після проходження яких над дренажною виробкою тимчасове кріплення демонтують. На фіг. 1 зображено схему відробки запасів і охорони гірничої виробки. Де 1 і 2 - виїмкові виробки; 3 - розрізна піч; 4 - дренажна виробка, що підлягає охороні; 5 - підсилююче кріплення. На фіг. 2 наведено епюри напруг у масиві гірських порід, де зазначено по осі абсцис положення очисного вибою, зона розвантаження та зона опорного тиску, по осі ординат напруги в масиві (МПа). Спосіб здійснюють таким чином. Попередньо на робочому горизонті проводять виїмкові виробки (1) і (2) та монтують розрізну піч (3). До початку ведення очисних робіт у лаві дренажну виробку (4) розташовують в нижній частині виїмкового стовпа. При відпрацюванні лави попереду очисного вибою відбувається перерозподіл напруг, що перевищують значення напруг у недоторканому гірському масиві. Для збереження дренажної виробки (4) в стійкому стані під час впливу очисного вибою, що рухається, її укріплюють до відпрацювання лави підсилюючим кріпленням (5). За фронтом ведення очисних робіт формується зона розвантаження, тому після проходження очисного вибою над дренажною виробкою (4) підсилююче кріплення (5) демонтують, так як виробка потрапляє в зону розвантаження. Дренажна виробка (4) при ньому тимчасово потрапляє в зону впливу очисних робіт з подальшим її розташуванням у зоні розвантаження. Пропонований спосіб, у порівнянні з відомим, забезпечує збільшення виймання запасів вугілля практично до максимально можливого без додаткового проведення виробок та 1 UA 76052 U 5 відпрацювання розвантажувальної лави за умови збереження дренажної виробки в стійкому стані. Передбачене технічне рішення, що заявляється, вирішує проблему ліквідації цілика, за рахунок чого знижуються втрати підготовлених запасів вугілля, та збереження параметрів дренажної виробки, що охороняється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб відробки запасів і охорони гірничої виробки, що включає проведення виїмкового стовпа на робочому горизонті, ведення очисних робіт у лаві, проведення дренажної виробки, формування зони розвантаження, який відрізняється тим, що до початку ведення очисних робіт у лаві проводять дренажну виробку безпосередньо у нижній частині виїмкового стовпа з наступним укріпленням її тимчасовим кріпленням, а очисні роботи ведуть з одночасним формуванням зони розвантаження за фронтом ведення робіт, після проходження яких над дренажною виробкою тимчасове кріплення демонтують. 2 UA 76052 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
