Пристрій для порятунку і перенесення постраждалих “товрятвод”

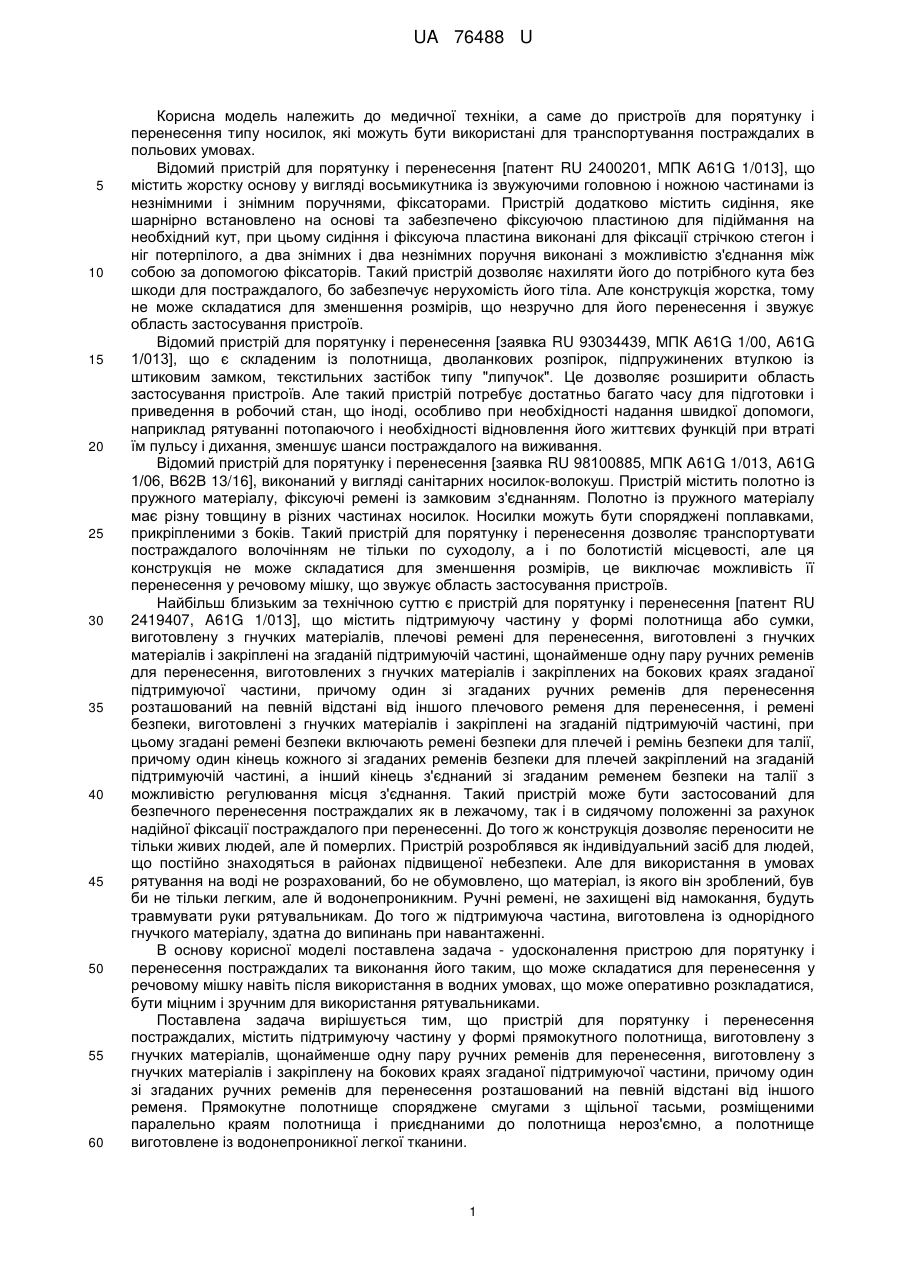

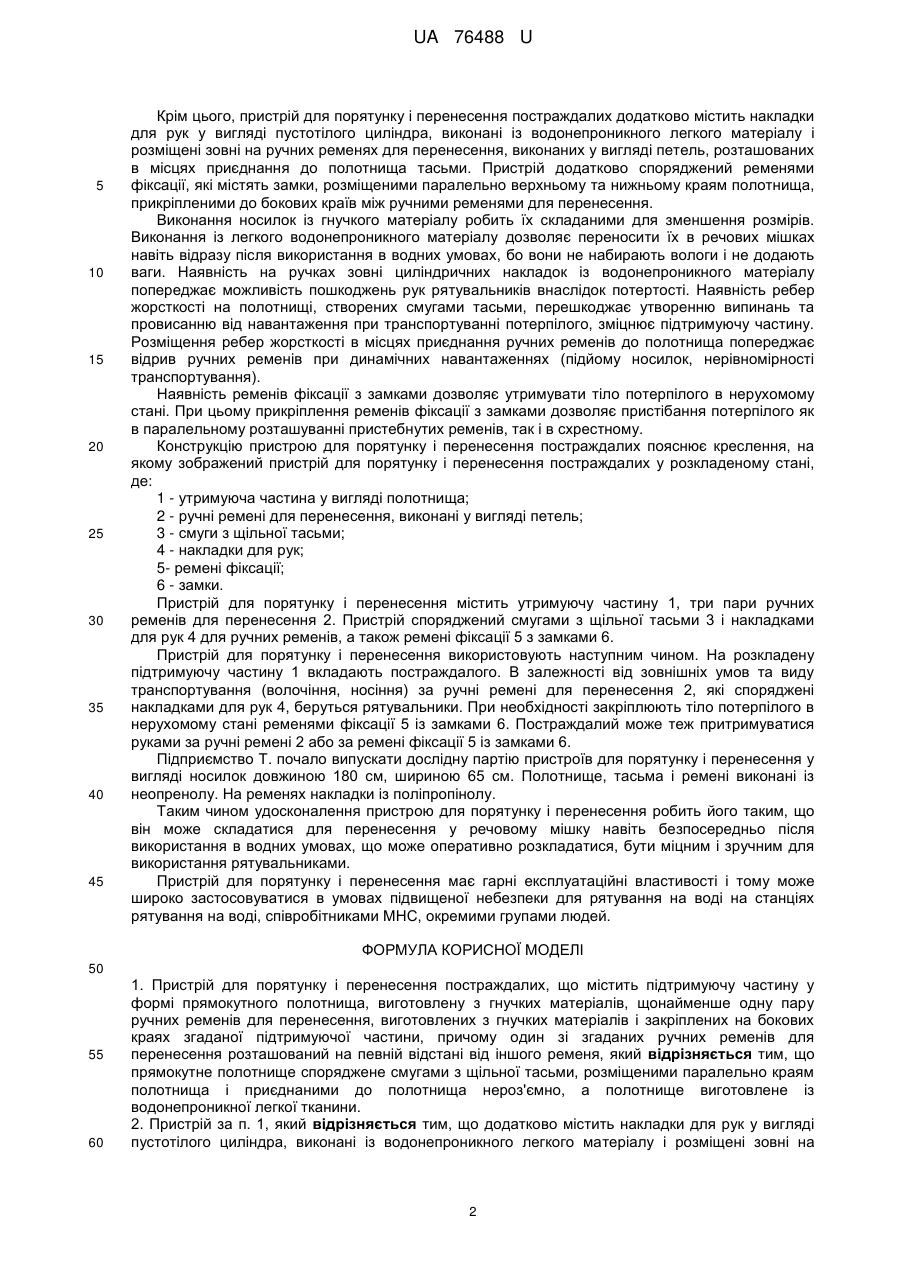

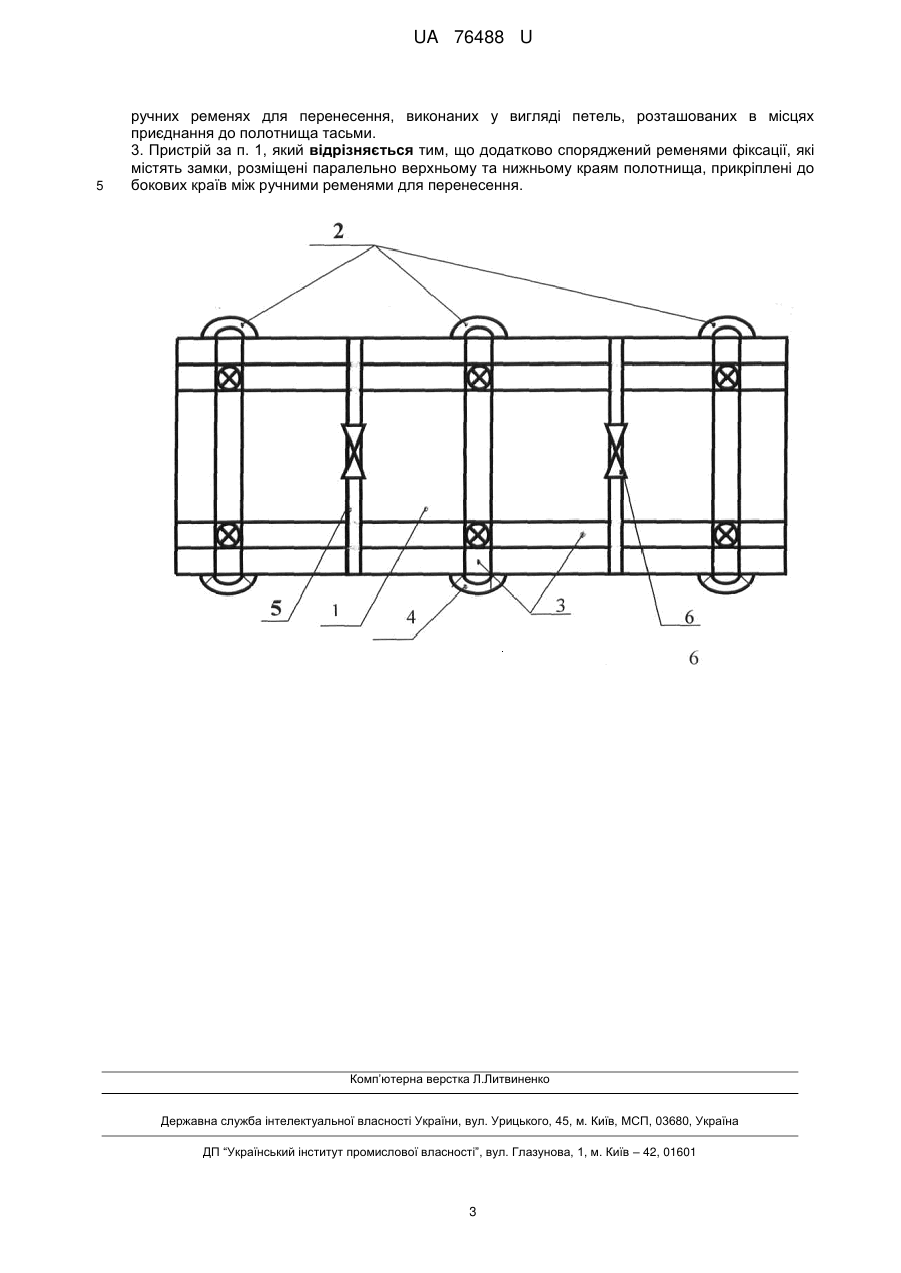

Реферат: UA 76488 U UA 76488 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до пристроїв для порятунку і перенесення типу носилок, які можуть бути використані для транспортування постраждалих в польових умовах. Відомий пристрій для порятунку і перенесення [патент RU 2400201, МПК A61G 1/013], що містить жорстку основу у вигляді восьмикутника із звужуючими головною і ножною частинами із незнімними і знімним поручнями, фіксаторами. Пристрій додатково містить сидіння, яке шарнірно встановлено на основі та забезпечено фіксуючою пластиною для підіймання на необхідний кут, при цьому сидіння і фіксуюча пластина виконані для фіксації стрічкою стегон і ніг потерпілого, а два знімних і два незнімних поручня виконані з можливістю з'єднання між собою за допомогою фіксаторів. Такий пристрій дозволяє нахиляти його до потрібного кута без шкоди для постраждалого, бо забезпечує нерухомість його тіла. Але конструкція жорстка, тому не може складатися для зменшення розмірів, що незручно для його перенесення і звужує область застосування пристроїв. Відомий пристрій для порятунку і перенесення [заявка RU 93034439, МПК A61G 1/00, A61G 1/013], що є складеним із полотнища, дволанкових розпірок, підпружинених втулкою із штиковим замком, текстильних застібок типу "липучок". Це дозволяє розширити область застосування пристроїв. Але такий пристрій потребує достатньо багато часу для підготовки і приведення в робочий стан, що іноді, особливо при необхідності надання швидкої допомоги, наприклад рятуванні потопаючого і необхідності відновлення його життєвих функцій при втраті їм пульсу і дихання, зменшує шанси постраждалого на виживання. Відомий пристрій для порятунку і перенесення [заявка RU 98100885, МПК A61G 1/013, A61G 1/06, В62В 13/16], виконаний у вигляді санітарних носилок-волокуш. Пристрій містить полотно із пружного матеріалу, фіксуючі ремені із замковим з'єднанням. Полотно із пружного матеріалу має різну товщину в різних частинах носилок. Носилки можуть бути споряджені поплавками, прикріпленими з боків. Такий пристрій для порятунку і перенесення дозволяє транспортувати постраждалого волочінням не тільки по суходолу, а і по болотистій місцевості, але ця конструкція не може складатися для зменшення розмірів, це виключає можливість її перенесення у речовому мішку, що звужує область застосування пристроїв. Найбільш близьким за технічною суттю є пристрій для порятунку і перенесення [патент RU 2419407, A61G 1/013], що містить підтримуючу частину у формі полотнища або сумки, виготовлену з гнучких матеріалів, плечові ремені для перенесення, виготовлені з гнучких матеріалів і закріплені на згаданій підтримуючій частині, щонайменше одну пару ручних ременів для перенесення, виготовлених з гнучких матеріалів і закріплених на бокових краях згаданої підтримуючої частини, причому один зі згаданих ручних ременів для перенесення розташований на певній відстані від іншого плечового ременя для перенесення, і ремені безпеки, виготовлені з гнучких матеріалів і закріплені на згаданій підтримуючій частині, при цьому згадані ремені безпеки включають ремені безпеки для плечей і ремінь безпеки для талії, причому один кінець кожного зі згаданих ременів безпеки для плечей закріплений на згаданій підтримуючій частині, а інший кінець з'єднаний зі згаданим ременем безпеки на талії з можливістю регулювання місця з'єднання. Такий пристрій може бути застосований для безпечного перенесення постраждалих як в лежачому, так і в сидячому положенні за рахунок надійної фіксації постраждалого при перенесенні. До того ж конструкція дозволяє переносити не тільки живих людей, але й померлих. Пристрій розроблявся як індивідуальний засіб для людей, що постійно знаходяться в районах підвищеної небезпеки. Але для використання в умовах рятування на воді не розрахований, бо не обумовлено, що матеріал, із якого він зроблений, був би не тільки легким, але й водонепроникним. Ручні ремені, не захищені від намокання, будуть травмувати руки рятувальникам. До того ж підтримуюча частина, виготовлена із однорідного гнучкого матеріалу, здатна до випинань при навантаженні. В основу корисної моделі поставлена задача - удосконалення пристрою для порятунку і перенесення постраждалих та виконання його таким, що може складатися для перенесення у речовому мішку навіть після використання в водних умовах, що може оперативно розкладатися, бути міцним і зручним для використання рятувальниками. Поставлена задача вирішується тим, що пристрій для порятунку і перенесення постраждалих, містить підтримуючу частину у формі прямокутного полотнища, виготовлену з гнучких матеріалів, щонайменше одну пару ручних ременів для перенесення, виготовлену з гнучких матеріалів і закріплену на бокових краях згаданої підтримуючої частини, причому один зі згаданих ручних ременів для перенесення розташований на певній відстані від іншого ременя. Прямокутне полотнище споряджене смугами з щільної тасьми, розміщеними паралельно краям полотнища і приєднаними до полотнища нероз'ємно, а полотнище виготовлене із водонепроникної легкої тканини. 1 UA 76488 U 5 10 15 20 25 30 35 40 45 Крім цього, пристрій для порятунку і перенесення постраждалих додатково містить накладки для рук у вигляді пустотілого циліндра, виконані із водонепроникного легкого матеріалу і розміщені зовні на ручних ременях для перенесення, виконаних у вигляді петель, розташованих в місцях приєднання до полотнища тасьми. Пристрій додатково споряджений ременями фіксації, які містять замки, розміщеними паралельно верхньому та нижньому краям полотнища, прикріпленими до бокових країв між ручними ременями для перенесення. Виконання носилок із гнучкого матеріалу робить їх складаними для зменшення розмірів. Виконання із легкого водонепроникного матеріалу дозволяє переносити їх в речових мішках навіть відразу після використання в водних умовах, бо вони не набирають вологи і не додають ваги. Наявність на ручках зовні циліндричних накладок із водонепроникного матеріалу попереджає можливість пошкоджень рук рятувальників внаслідок потертості. Наявність ребер жорсткості на полотнищі, створених смугами тасьми, перешкоджає утворенню випинань та провисанню від навантаження при транспортуванні потерпілого, зміцнює підтримуючу частину. Розміщення ребер жорсткості в місцях приєднання ручних ременів до полотнища попереджає відрив ручних ременів при динамічних навантаженнях (підйому носилок, нерівномірності транспортування). Наявність ременів фіксації з замками дозволяє утримувати тіло потерпілого в нерухомому стані. При цьому прикріплення ременів фіксації з замками дозволяє пристібання потерпілого як в паралельному розташуванні пристебнутих ременів, так і в схрестному. Конструкцію пристрою для порятунку і перенесення постраждалих пояснює креслення, на якому зображений пристрій для порятунку і перенесення постраждалих у розкладеному стані, де: 1 - утримуюча частина у вигляді полотнища; 2 - ручні ремені для перенесення, виконані у вигляді петель; 3 - смуги з щільної тасьми; 4 - накладки для рук; 5- ремені фіксації; 6 - замки. Пристрій для порятунку і перенесення містить утримуючу частину 1, три пари ручних ременів для перенесення 2. Пристрій споряджений смугами з щільної тасьми 3 і накладками для рук 4 для ручних ременів, а також ремені фіксації 5 з замками 6. Пристрій для порятунку і перенесення використовують наступним чином. На розкладену підтримуючу частину 1 вкладають постраждалого. В залежності від зовнішніх умов та виду транспортування (волочіння, носіння) за ручні ремені для перенесення 2, які споряджені накладками для рук 4, беруться рятувальники. При необхідності закріплюють тіло потерпілого в нерухомому стані ременями фіксації 5 із замками 6. Постраждалий може теж притримуватися руками за ручні ремені 2 або за ремені фіксації 5 із замками 6. Підприємство Т. почало випускати дослідну партію пристроїв для порятунку і перенесення у вигляді носилок довжиною 180 см, шириною 65 см. Полотнище, тасьма і ремені виконані із неопренолу. На ременях накладки із поліпропінолу. Таким чином удосконалення пристрою для порятунку і перенесення робить його таким, що він може складатися для перенесення у речовому мішку навіть безпосередньо після використання в водних умовах, що може оперативно розкладатися, бути міцним і зручним для використання рятувальниками. Пристрій для порятунку і перенесення має гарні експлуатаційні властивості і тому може широко застосовуватися в умовах підвищеної небезпеки для рятування на воді на станціях рятування на воді, співробітниками МНС, окремими групами людей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Пристрій для порятунку і перенесення постраждалих, що містить підтримуючу частину у формі прямокутного полотнища, виготовлену з гнучких матеріалів, щонайменше одну пару ручних ременів для перенесення, виготовлених з гнучких матеріалів і закріплених на бокових краях згаданої підтримуючої частини, причому один зі згаданих ручних ременів для перенесення розташований на певній відстані від іншого ременя, який відрізняється тим, що прямокутне полотнище споряджене смугами з щільної тасьми, розміщеними паралельно краям полотнища і приєднаними до полотнища нероз'ємно, а полотнище виготовлене із водонепроникної легкої тканини. 2. Пристрій за п. 1, який відрізняється тим, що додатково містить накладки для рук у вигляді пустотілого циліндра, виконані із водонепроникного легкого матеріалу і розміщені зовні на 2 UA 76488 U 5 ручних ременях для перенесення, виконаних у вигляді петель, розташованих в місцях приєднання до полотнища тасьми. 3. Пристрій за п. 1, який відрізняється тим, що додатково споряджений ременями фіксації, які містять замки, розміщені паралельно верхньому та нижньому краям полотнища, прикріплені до бокових країв між ручними ременями для перенесення. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
