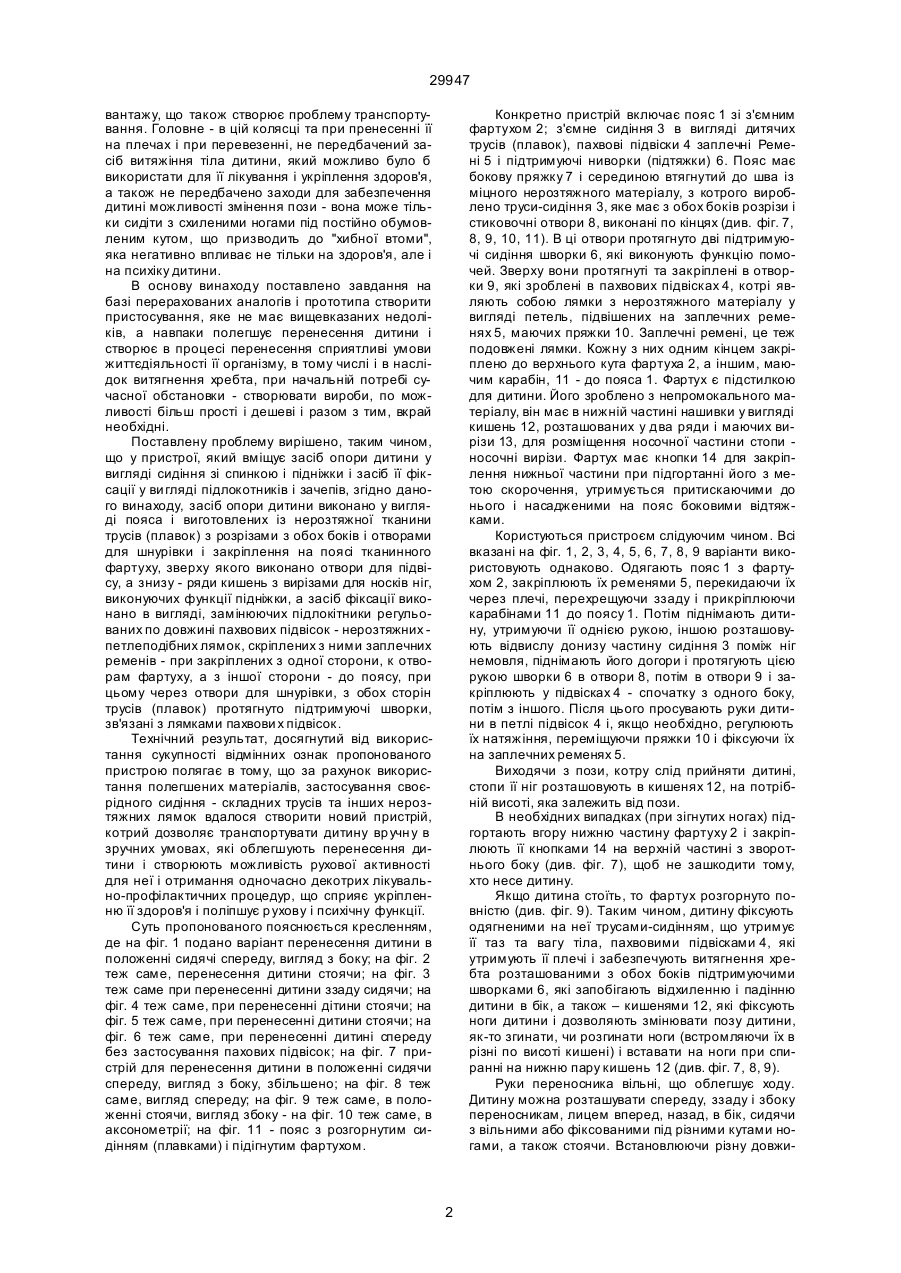

Пристрій для перенесення дитини, який включає засіб розміщення дитини у вигляді сидіння зі спинкою і підніжкою та засіб фіксації у вигляді під 29947 вантажу, що також створює проблему транспортування. Головне - в цій колясці та при пренесенні її на плечах і при перевезенні, не передбачений засіб витяжіння тіла дитини, який можливо було б використати для її лікування і укріплення здоров'я, а також не передбачено заходи для забезпечення дитині можливості змінення пози - вона може тільки сидіти з схиленими ногами під постійно обумовленим кутом, що призводить до "хибної втоми", яка негативно впливає не тільки на здоров'я, але і на психіку дитини. В основу винаходу поставлено завдання на базі перерахованих аналогів і прототипа створити пристосування, яке не має вищевказаних недоліків, а навпаки полегшує перенесення дитини і створює в процесі перенесення сприятливі умови життєдіяльності її організму, в тому числі і в наслідок витягнення хребта, при начальній потребі сучасної обстановки - створювати вироби, по можливості більш прості і дешеві і разом з тим, вкрай необхідні. Поставлену проблему вирішено, таким чином, що у пристрої, який вміщує засіб опори дитини у вигляді сидіння зі спинкою і підніжки і засіб її фіксації у ви гляді підлокотників і зачепів, згідно даного винаходу, засіб опори дитини виконано у вигляді пояса і виготовлених із нерозтяжної тканини трусів (плавок) з розрізами з обох боків і отворами для шнурівки і закріплення на поясі тканинного фартуху, зверху якого виконано отвори для підвісу, а знизу - ряди кишень з вирізами для носків ніг, виконуючих функції підніжки, а засіб фіксації виконано в вигляді, замінюючих підлокітники регульованих по довжині пахвових підвісок - нерозтяжних петлеподібних лямок, скріплених з ними заплечних ременів - при закріплених з одної сторони, к отворам фартуху, а з іншої сторони - до поясу, при цьому через отвори для шнурівки, з обох сторін трусів (плавок) протягнуто підтримуючі шворки, зв'язані з лямками пахвови х підвісок. Технічний результат, досягнутий від використання сукупності відмінних ознак пропонованого пристрою полягає в тому, що за рахунок використання полегшених матеріалів, застосування своєрідного сидіння - складних трусів та інших нерозтяжних лямок вдалося створити новий пристрій, котрий дозволяє транспортувати дитину вр учн у в зручних умовах, які облегшують перенесення дитини і створюють можливість рухової активності для неї і отримання одночасно декотрих лікувально-профілактичних процедур, що сприяє укріпленню її здоров'я і поліпшує р ухову і психічну функції. Суть пропонованого пояснюється кресленням, де на фіг. 1 подано варіант перенесення дитини в положенні сидячі спереду, вигляд з боку; на фіг. 2 теж саме, перенесення дитини стоячи; на фіг. 3 теж саме при перенесенні дитини ззаду сидячи; на фіг. 4 теж саме, при перенесенні дітини стоячи; на фіг. 5 теж саме, при перенесенні дитини стоячи; на фіг. 6 теж саме, при перенесенні дитині спереду без застосування пахових підвісок; на фіг. 7 пристрій для перенесення дитини в положенні сидячи спереду, вигляд з боку, збільшено; на фіг. 8 теж саме, вигляд спереду; на фіг. 9 теж саме, в положенні стоячи, вигляд збоку - на фіг. 10 теж саме, в аксонометрії; на фіг. 11 - пояс з розгорнутим сидінням (плавками) і підігнутим фартухом. Конкретно пристрій включає пояс 1 зі з'ємним фартухом 2; з'ємне сидіння 3 в вигляді дитячих трусів (плавок), пахвові підвіски 4 заплечні Ремені 5 і підтримуючі ниворки (підтяжки) 6. Пояс має бокову пряжку 7 і серединою втягнутий до шва із міцного нерозтяжного матеріалу, з котрого вироблено труси-сидіння 3, яке має з обох боків розрізи і стиковочні отвори 8, виконані по кінцях (див. фіг. 7, 8, 9, 10, 11). В ці отвори протягнуто дві підтримуючі сидіння шворки 6, які виконують функцію помочей. Зверху вони протягнуті та закріплені в отворки 9, які зроблені в пахвових підвісках 4, котрі являють собою лямки з нерозтяжного матеріалу у вигляді петель, підвішених на заплечних ременях 5, маючих пряжки 10. Заплечні ремені, це теж подовжені лямки. Кожну з них одним кінцем закріплено до верхнього кута фартуха 2, а іншим, маючим карабін, 11 - до пояса 1. Фартух є підстилкою для дитини. Його зроблено з непромокального матеріалу, він має в нижній частині нашивки у вигляді кишень 12, розташованих у два ряди і маючих вирізи 13, для розміщення носочної частини стопи носочні вирізи. Фартух має кнопки 14 для закріплення нижньої частини при підгортанні його з метою скорочення, утримується притискаючими до нього і насадженими на пояс боковими відтяжками. Користуються пристроєм слідуючим чином. Всі вказані на фіг. 1, 2, 3, 4, 5, 6, 7, 8, 9 варіанти використовують однаково. Одягають пояс 1 з фартухом 2, закріплюють їх ременями 5, перекидаючи їх через плечі, перехрещуючи ззаду і прикріплюючи карабінами 11 до поясу 1. Потім піднімають дитину, утримуючи її однією рукою, іншою розташовують відвислу донизу частину сидіння 3 поміж ніг немовля, піднімають його догори і протягують цією рукою шворки 6 в отвори 8, потім в отвори 9 і закріплюють у підвісках 4 - спочатку з одного боку, потім з іншого. Після цього просувають руки дитини в петлі підвісок 4 і, якщо необхідно, регулюють їх натяжіння, переміщуючи пряжки 10 і фіксуючи їх на заплечних ременях 5. Виходячи з пози, котру слід прийняти дитині, стопи її ніг розташовують в кишенях 12, на потрібній висоті, яка залежить від пози. В необхідних випадках (при зігнутих ногах) підгортають вгору нижню частину фартуху 2 і закріплюють її кнопками 14 на верхній частині з зворотнього боку (див. фіг. 7), щоб не зашкодити тому, хто несе дитину. Якщо дитина стоїть, то фартух розгорнуто повністю (див. фіг. 9). Таким чином, дитину фіксують одягненими на неї трусами-сидінням, що утримує її таз та вагу тіла, пахвовими підвісками 4, які утримують її плечі і забезпечують витягнення хребта розташованими з обох боків підтримуючими шворками 6, які запобігають відхиленню і падінню дитини в бік, а також – кишенями 12, які фіксують ноги дитини і дозволяють змінювати позу дитини, як-то згинати, чи розгинати ноги (встромляючи їх в різні по висоті кишені) і вставати на ноги при спиранні на нижню пару кишень 12 (див. фіг. 7, 8, 9). Руки переносника вільні, що облегшує ходу. Дитину можна розташувати спереду, ззаду і збоку переносникам, лицем вперед, назад, в бік, сидячи з вільними або фіксованими під різними кутами ногами, а також стоячи. Встановлюючи різну довжи 2 29947 ну петель пахвови х підвісок 4 можливо впливати на сколіоз - підняти одну сторону тулуба дитини і отпустити іншу і в такому положенні завжди здійснювати її перенесення. З цією ж метою можна використати і підніжки-кишені 12, встромляючи ноги дитини на кожній стороні фартуха на різній висоті і цим впливати на положення таза дитини з урахуванням характеру сколіозу. Все це забезпечує більш високу р ухову активність дитини, витягнення хребта, зміну пози і усунення "хибної втоми", забезпечує високу е фективність не тільки рухової, але і психічної діяльності, що дуже важливо для здоров'я дитини, тому що усуває монотонність, гіподінамію, адинамію і разом з тим полегшує роботу ба тькам. Прилад може бути використаний і без фартуху. Тоді заплечні ремені прилаштовують безносередньо до поясу. Але фартух є необхідним особливо у непогоду, коли доводиться частіше брати дитину на руки. Таким чином, технічний результат досягаємий від використання сукупності відмінних ознак при Фіг. 1 Фіг. 2 строю полягає як раз в цьому - в усуненні адинамії і "хибної втоми", котрі негативно впливають на здоров'я і психіку дитини, потреби якої в рухах значно вищі, ніж у дорослого, а також сприянні її вірному розвитку. Маємо надію, що цей винахід знайде широке використання у молодих батьків, дозволить їм та їхнім дітям більш активно освоювати навколишній світ з користю для здоров'я. Джерела інформації 1. "Дитяча коляска" а.с. № 1691197 В62В7/12 БИ № 41 1987. 2. "Дитяча коляска" п. США № 4848780 В32В5/00, ИСМ № 8 1991. 3. "Ортопедичний корсет" а.с. № 724215 А61Г5/02 БИ № 13 1992. 4. "Ремені для утримання дитини" п. США № 4867464 В62В11/00, ИСМ № 8, 1991. 5. "Дитяча коляска" а.с. № 906772 В62В7/12 БИ № 7 1982. Фіг. 3 Фіг. 4 3 Фіг. 5 Фіг. 6 29947 Фіг. 7 Фіг. 8 Фіг. 10 Фіг. 9 Фіг. 11 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4

Дивитися

Додаткова інформація

Назва патенту англійською

Device for carrying of a child “small donkey”

Автори англійською

Sychov Serhii Oleksandrovych, Petrushevskyi Ivan Ivanovych, Kanishevskyi Stanislav Mykhailovych, Nekrashevych Oleksii Ivanovych, Vykhliaiev Yurii Mykolaiovych

Назва патенту російською

Устройство для переноса ребенка “ослик”

Автори російською

Сычев Сергей Александрович, Петрушевский Иван Иванович, Канишевский Станислав Михайлович, Некрашевич Алексей Иванович, Вихляев Юрий Николаевич

МПК / Мітки

МПК: B62B 9/00, B60N 2/26

Мітки: пристрій, віслючок, перенесення, дитини
