Боксерський мобільний пристрій

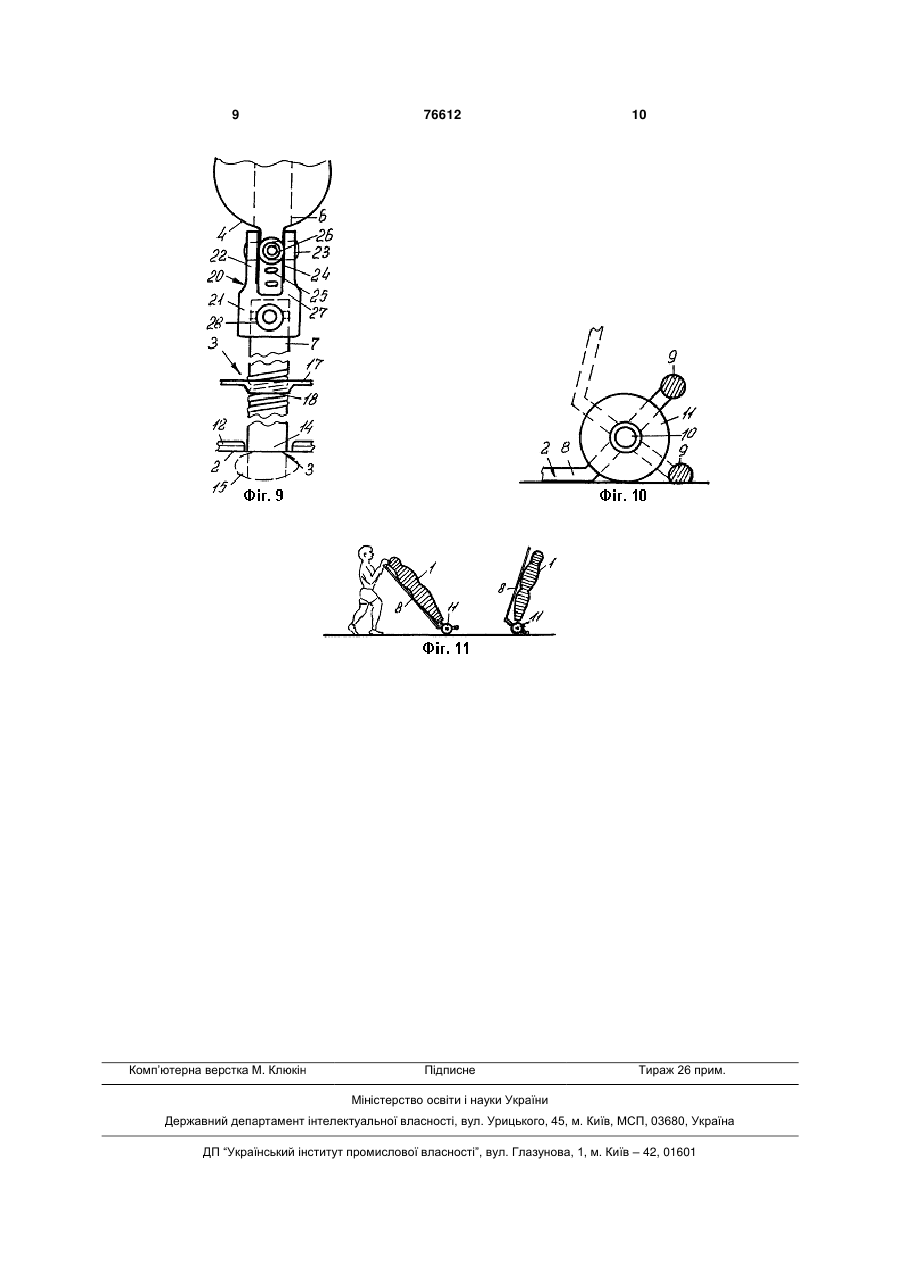

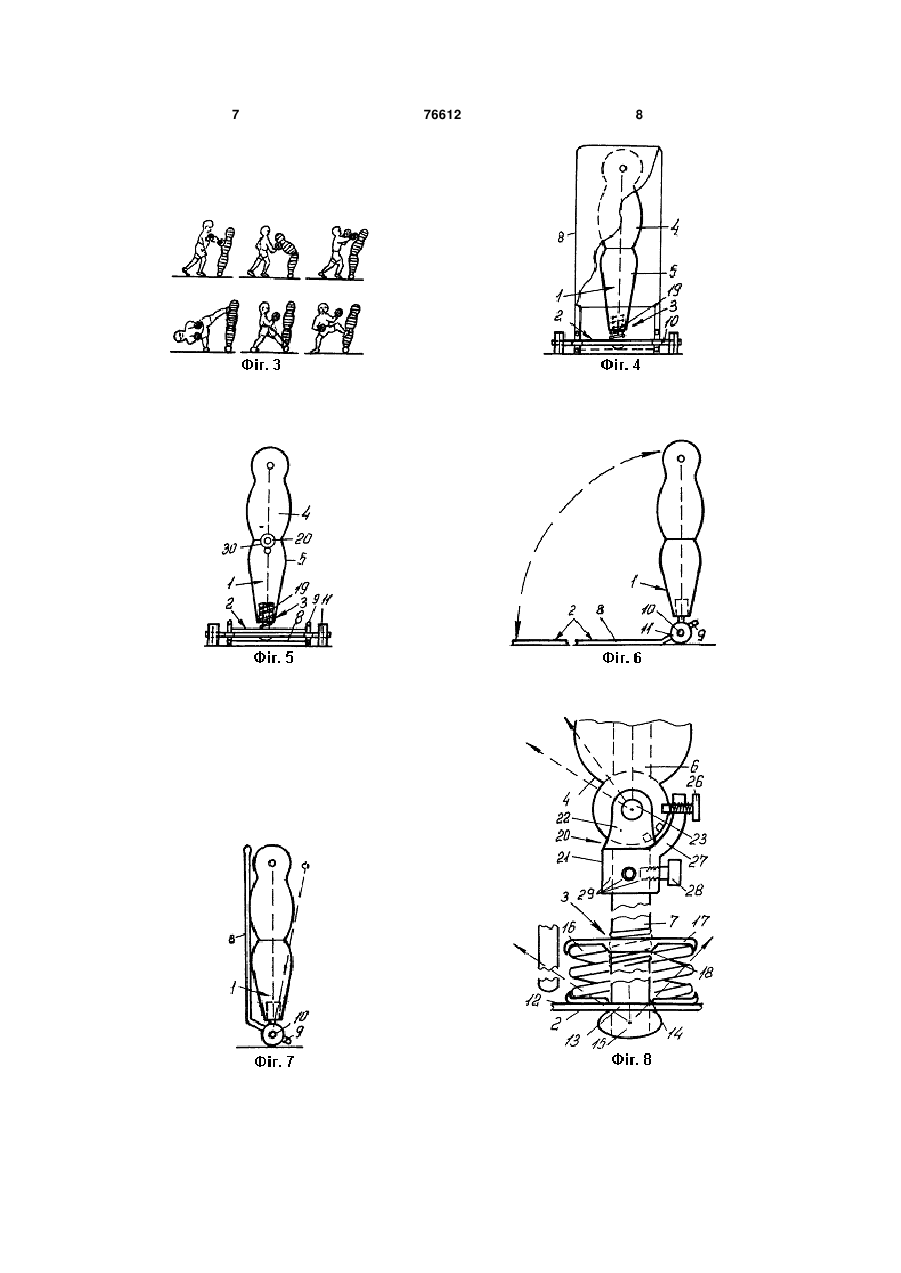

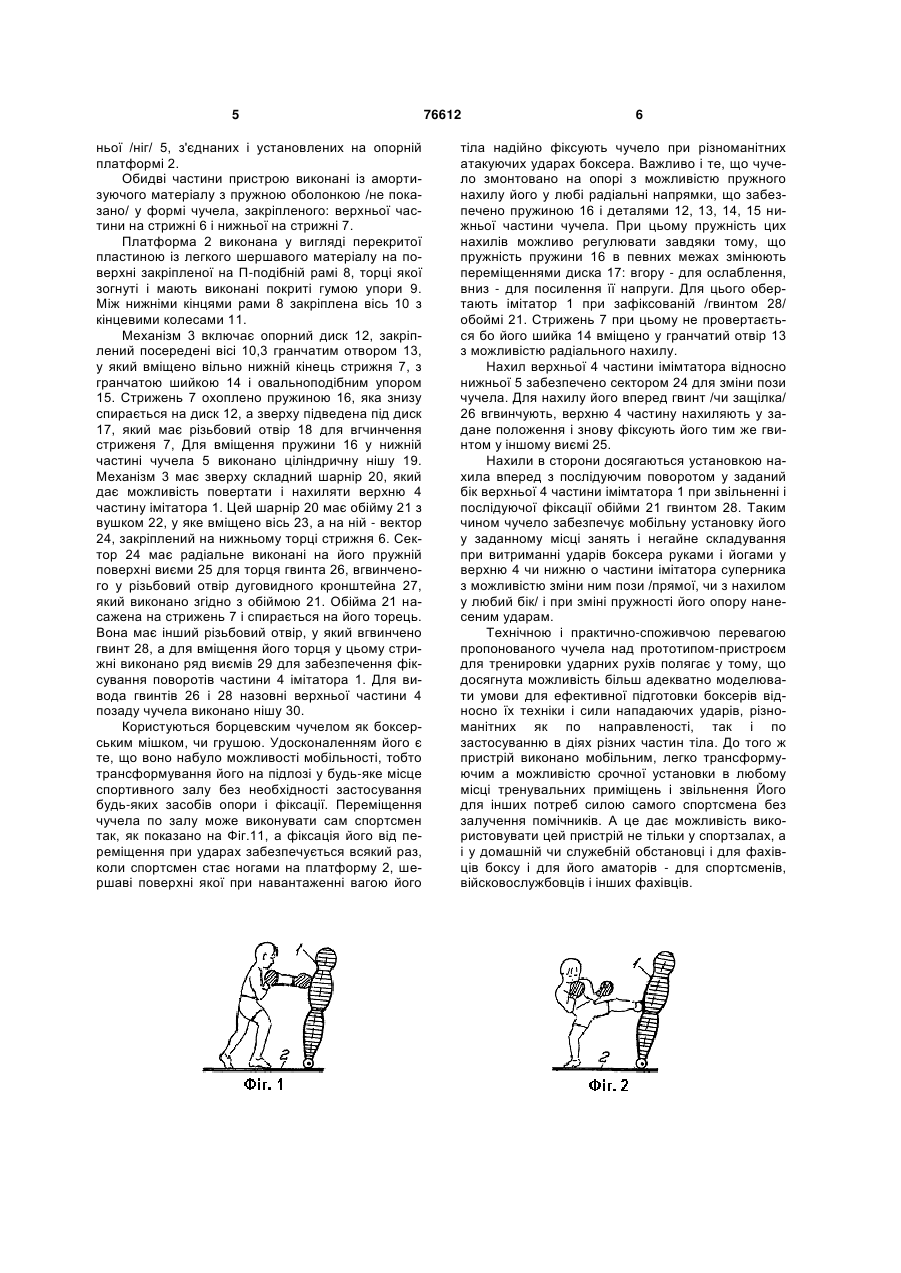

Боксерський мобільний пристрій, що має імітатор постаті супротивника боксера у вигляді встановлених на основі і підпружинених до неї двоцільових об’єктів - верхнього і нижнього, з можливістю регулювання їх опорно-ударної пружності, який відрізняється тим, що імітатор постаті супротивника боксера виконано у вигляді чучела, складеного із двох шарнірно зв’язаних між собою частин, верхня із яких має вигляд голови і тулуба, а нижня - ніг, наповнених легким амортизаційним матеріалом і встановлених з можливістю зміни пози чучела на П-подібній, з шершавими поверхнями, платформі з опорними колесами. (19) (21) 20041109004 (22) 04.11.2004 (24) 15.08.2006 (46) 01.08.2006, Бюл. №8, 2006р. (72) Петрушевський Іван Іванович, Канішевський Станіслав Михайлович, Діленян Мкртич Оганесович, Луцький Валентин Вікторович (73) Петрушевський Іван Іванович (56) UA 28897, 16.10.2000 SU 1245327 A1, 23.07.1987 SU 1183132 A, 07.10.1985 RU 2160620 C1, 20.12.2000 SU 640747, 08.01.1979 US 4309029, 05.01.1982 3 торів [авт. св. СРСР, №640747, А63В69/00, Бюл. №1, 1979]. Аналогічні пристрої з рухомим спарингом захищені авторськими свідотствами СРСР і патентами України, наприклад, [патент України №28897, Бюл. №8, 1999 і інші]. Недолік цих пристроїв у тому, що вони теж передбачені і мають можливість застосування лише при допомозі зовні - від тренера-інструктора, або від партнера. Це значно обмежує можливості і скорочує час у боксера, яким він володіє і може витрати для самостійної підготовки, особливо якщо нема можливості завітати до спортзалу. Відоме "Устройство для обработки действий спортсмена-единоборца, содержащее установленные на основании движущимся чучела с возможностью качания и поворота в виде третбина, подпруженного к основанию [авт.св. СРСР №1183132, Бюл. №37, 1985]. Недолік цього пристрою у тому, що він дуже складний по конструкції, потребує енергозабезпечення, а головне - непридатний для користування, бо рухається не чучело, а "підлога" спортсмена стрічка третбана. Найбільш близьким по технічній суті є "Устройство для тренировки ударных движений боксера", содержащее закрепленную на оснований стойку с двумя упругими держателями с ударними подушками [п. США №4309029, Публ. 05.01.82]. Недолік найближчого аналога у тому, що він розрахований тільки на визначення і вимір сили удара, не імітує адекватно супротивника і, головне, це стаціонарний нерухомий пристрій, для якого треба мати постійне місце у залі і добре закріпляти його до опори. Тому він непридатний для застосування у домашніх умовах. До того ж він "утримує" лише прямі удари, а хук, аперкот і різні бокові комбінації ударів відпрацьовувати і вимірювати на ньому неможливо. Це значно обмежує можливості цієї ударної цілі і її призначення для відпрацьовування техніки боксерських рухів, застосування їх у адекватній обстановці. В основу винаходу поставлена задача з урахуванням всіх позитивних якостей прототипу "Устройства для тренировки ударных движений" і його недоліків, створити новий пристрій у вигляді чучела боксера для більш адекватного моделювання його супротивника і створення можливості забезпечення не тільки утримання ним прямих ударів, а значно розширити діапазон боксерских атакуючих дій, які б кожний спортсмен-фахівець чи аматор зміг би відпрацьовувати як окремі види рухів боксера, так і всіх складних комбінації. При цьому в сучасних умовах важливо мати тренажери "під рукою", тобто не тільки у спортивному валі, а і дома, і на роботі, де використовувати для удосконалення техніки цього виду спорта кожну вільну хвилинку, а термін визначення для тренувальних жалять використати якомога ефективніше, без зайвих затрат і часу, і сили на відвідування тренажерних центрів. Це досягнуто тим, що ціль для боксерських ударів виконана у вигляді не окремих подушок, а чучела більш адекватно імітуючого постать супротивника боксера, яке наділено можливістю встановлювати його на любому місці 76612 4 спортзала чи кімнати боксера в короткий час і без посторонньої допомоги, а також мобільно звільняти місце занять. При цьому на ньому можливо відпрацьовувати не тільки прямі удари, а і інші дії із арсеналу боксерських прийомів, бо чучело підпружинене до опорної платформи і має механізм зміни "бойової" пози, що вимагає змінювати і відпрацьовувати різноманітні по техниці руки і дії боксера. Поставлена задача вирішена тим, що у боксерському чучелі, яке як і імітатор постаті супротивника боксера має установленні на основі і підпружані до неї два цільових об'єкта - верхній і нижній з можливістю регулювання їх опорноударної пружності, згідно передбачуваному винаходу, імітатор постаті супротивника боксера виконано у вигляді чучела, складеного із двох шарнірно зв'язаних частин, наповнених легким амортизійним матеріалом і установлених з можливістю зміни його пози на П-подібній з шершавими поверхнями платформи з опорними котками. Технічний і практично-споживчий результат, досягнутий завдяки використанню всієї сукупності відрізняючих ознак пропонованого в порівнянні з прототипом, полягає у тому, що застосування у створеному пристрої замість ударних окремих подушок суцільного чучела з можливістю зміни його пози значно повисила адаптивність пристрою до потреб тренування і підготовки боксерів дало можливість точніше і є більш широким вибором направляти удари руками і ногами, бо замість двох включено три об'єкта нападу, а удари виконувати не тільки прямі, а і збоку, і знизу, що теж забезпечує підвишення ефективності підготовки боксерів. Важливо і те, що пристрій виконано у вигляді мобільного чучела, яке не потребує засобів фіксації і може бути застосованим у любому місці приміщення без його постійної присутності, дає можливість застосовувати пристрій не тільки у спортивних залах, а і у домашніх чи службових умовах. Суттєвість пропонованого поясняється кресленням, де на Фіг.1 зображена ситуація дій боксера з чучелом, вигляд збоку; на Фіг.2 - те ж саме, при ударі ногою; на Фіг.3 - деякі ситуації дій боксера при різноманітних по техніці ударах руками /зверху/ і ногами /знизу/; на Фіг.4 - чучело у вихідному положенні з виривом опорної платформи, вигляд спереду; на Фіг.5 - чучело у робочому стані, вигляд ззаду; на Фіг.6 - те ж саме, вигляд збоку, з розривом опорної платформи; на Фіг.7 - чучело після тренування, при установці опори, вигляд збоку; на Фіг.8 - механізм гнучкої опори, поворотів і нахилу чучела, вигляд збоку з розривами; на Фіг.9 - те ж саме, вигляд ззаду, схематично; на Фіг.10 коток опорної платформи при використанні і при складуванні /пунктиром/ чучела, схематично; на Фіг.11 - ситуація трансформування і складування чучела. Конкретно боксерський мобільний пристрій, який являє собою імітатор і суперечника виконано у вигляді чучела, установленого на опорній платформі 2 за допомогою механізму гнучкої опори, поворотів і нахилу чучела 3. Чучело 1 складається із двох частин верхньої /тулоба і голови/ 4 і ниж 5 ньої /ніг/ 5, з'єднаних і установлених на опорній платформі 2. Обидві частини пристрою виконані із амортизуючого матеріалу з пружною оболонкою /не показано/ у формі чучела, закріпленого: верхньої частини на стрижні 6 і нижньої на стрижні 7. Платформа 2 виконана у вигляді перекритої пластиною із легкого шершавого матеріалу на поверхні закріпленої на П-подібній рамі 8, торці якої зогнуті і мають виконані покриті гумою упори 9. Між нижніми кінцями рами 8 закріплена вісь 10 з кінцевими колесами 11. Механізм 3 включає опорний диск 12, закріплений посередені вісі 10,3 гранчатим отвором 13, у який вміщено вільно нижній кінець стрижня 7, з гранчатою шийкою 14 і овальноподібним упором 15. Стрижень 7 охоплено пружиною 16, яка знизу спирається на диск 12, а зверху підведена під диск 17, який має різьбовий отвір 18 для вгчинчення стриженя 7, Для вміщення пружини 16 у нижній частині чучела 5 виконано ціліндричну нішу 19. Механізм 3 має зверху складний шарнір 20, який дає можливість повертати і нахиляти верхню 4 частину імітатора 1. Цей шарнір 20 має обійму 21 з вушком 22, у яке вміщено вісь 23, а на ній - вектор 24, закріплений на нижньому торці стрижня 6. Сектор 24 має радіальне виконані на його пружній поверхні виєми 25 для торця гвинта 26, вгвинченого у різьбовий отвір дуговидного кронштейна 27, який виконано згідно з обіймою 21. Обійма 21 насажена на стрижень 7 і спирається на його торець. Вона має інший різьбовий отвір, у який вгвинчено гвинт 28, а для вміщення його торця у цьому стрижні виконано ряд виємів 29 для забезпечення фіксування поворотів частини 4 імітатора 1. Для вивода гвинтів 26 і 28 назовні верхньої частини 4 позаду чучела виконано нішу 30. Користуються борцевским чучелом як боксерським мішком, чи грушою. Удосконаленням його є те, що воно набуло можливості мобільності, тобто трансформування його на підлозі у будь-яке місце спортивного залу без необхідності застосування будь-яких засобів опори і фіксації. Переміщення чучела по залу може виконувати сам спортсмен так, як показано на Фіг.11, а фіксація його від переміщення при ударах забезпечується всякий раз, коли спортсмен стає ногами на платформу 2, шершаві поверхні якої при навантаженні вагою його 76612 6 тіла надійно фіксують чучело при різноманітних атакуючих ударах боксера. Важливо і те, що чучело змонтовано на опорі з можливістю пружного нахилу його у любі радіальні напрямки, що забезпечено пружиною 16 і деталями 12, 13, 14, 15 нижньої частини чучела. При цьому пружність цих нахилів можливо регулювати завдяки тому, що пружність пружини 16 в певних межах змінюють переміщеннями диска 17: вгору - для ослаблення, вниз - для посилення її напруги. Для цього обертають імітатор 1 при зафіксованій /гвинтом 28/ обоймі 21. Стрижень 7 при цьому не провертається бо його шийка 14 вміщено у гранчатий отвір 13 з можливістю радіального нахилу. Нахил верхньої 4 частини імімтатора відносно нижньої 5 забезпечено сектором 24 для зміни пози чучела. Для нахилу його вперед гвинт /чи защілка/ 26 вгвинчують, верхню 4 частину нахиляють у задане положення і знову фіксують його тим же гвинтом у іншому виємі 25. Нахили в сторони досягаються установкою нахила вперед з послідуючим поворотом у заданий бік верхньої 4 частини імімтатора 1 при звільненні і послідуючої фіксації обійми 21 гвинтом 28. Таким чином чучело забезпечує мобільну установку його у заданному місці занять і негайне складування при витриманні ударів боксера руками і йогами у верхню 4 чи нижню о частини імітатора суперника з можливістю зміни ним пози /прямої, чи з нахилом у любий бік/ і при зміні пружності його опору нанесеним ударам. Технічною і практично-споживчою перевагою пропонованого чучела над прототипом-пристроєм для тренировки ударних рухів полягає у тому, що досягнута можливість більш адекватно моделювати умови для ефективної підготовки боксерів відносно їх техніки і сили нападаючих ударів, різноманітних як по направленості, так і по застосуванню в діях різних частин тіла. До того ж пристрій виконано мобільним, легко трансформуючим а можливістю срочної установки в любому місці тренувальних приміщень і звільнення Його для інших потреб силою самого спортсмена без залучення помічників. А це дає можливість використовувати цей пристрій не тільки у спортзалах, а і у домашній чи служебній обстановці і для фахівців боксу і для його аматорів - для спортсменів, війсковослужбовців і інших фахівців. 7 76612 8 9 Комп’ютерна верстка М. Клюкін 76612 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
