Голка в’язальної машини

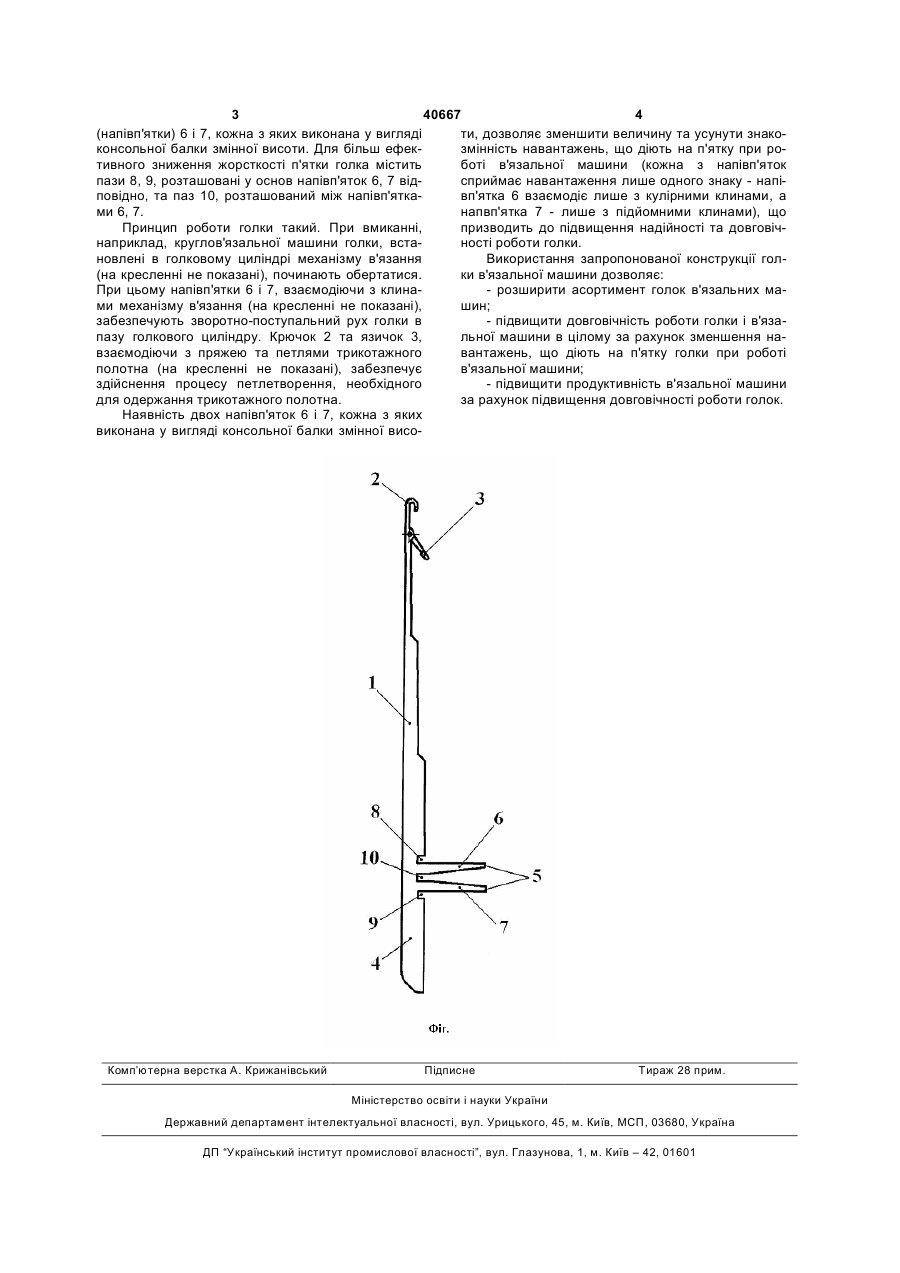

1. Голка в'язальної машини, що містить стержень з крючком і язичком на одному його кінці та хвостовик з п'яткою на другому його кінці, причому п'ятка виконана розрізною, яка відрізняється тим, що кожна частина розрізної п'ятки виконана у формі консольної балки змінної висоти. 2. Голка за п. 1, яка відрізняється тим, що напівп'ятки мають біля основ з обох боків пази. (19) (21) u200811972 (22) 09.10.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, UA, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ, UA 3 40667 4 (напівп'ятки) 6 і 7, кожна з яких виконана у вигляді ти, дозволяє зменшити величину та усунути знакоконсольної балки змінної висоти. Для більш ефекзмінність навантажень, що діють на п'ятку при ротивного зниження жорсткості п'ятки голка містить боті в'язальної машини (кожна з напівп'яток пази 8, 9, розташовані у основ напівп'яток 6, 7 відсприймає навантаження лише одного знаку - напіповідно, та паз 10, розташований між напівп'яткавп'ятка 6 взаємодіє лише з кулірними клинами, а ми 6, 7. напвп'ятка 7 - лише з підйомними клинами), що Принцип роботи голки такий. При вмиканні, призводить до підвищення надійності та довговічнаприклад, круглов'язальної машини голки, встаності роботи голки. новлені в голковому циліндрі механізму в'язання Використання запропонованої конструкції гол(на кресленні не показані), починають обертатися. ки в'язальної машини дозволяє: При цьому напівп'ятки 6 і 7, взаємодіючи з клина- розширити асортимент голок в'язальних мами механізму в'язання (на кресленні не показані), шин; забезпечують зворотно-поступальний рух голки в - підвищити довговічність роботи голки і в'язапазу голкового циліндру. Крючок 2 та язичок 3, льної машини в цілому за рахунок зменшення навзаємодіючи з пряжею та петлями трикотажного вантажень, що діють на п'ятку голки при роботі полотна (на кресленні не показані), забезпечує в'язальної машини; здійснення процесу петлетворення, необхідного - підвищити продуктивність в'язальної машини для одержання трикотажного полотна. за рахунок підвищення довговічності роботи голок. Наявність двох напівп'яток 6 і 7, кожна з яких виконана у вигляді консольної балки змінної висо Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
