Накопичувач прісної води з атмосфери

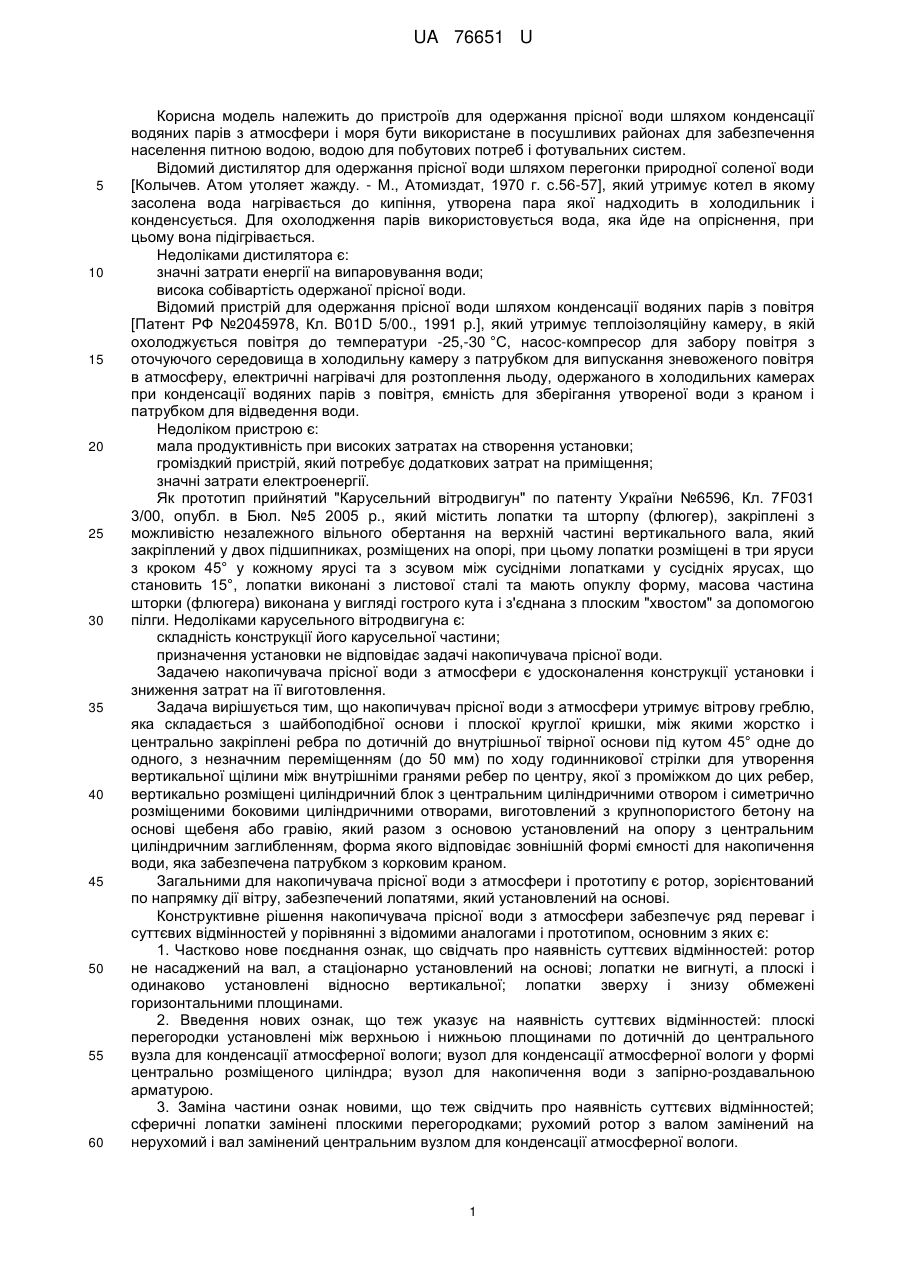

Реферат: UA 76651 U UA 76651 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для одержання прісної води шляхом конденсації водяних парів з атмосфери і моря бути використане в посушливих районах для забезпечення населення питною водою, водою для побутових потреб і фотувальних систем. Відомий дистилятор для одержання прісної води шляхом перегонки природної соленої води [Колычев. Атом утоляет жажду. - М., Атомиздат, 1970 г. с.56-57], який утримує котел в якому засолена вода нагрівається до кипіння, утворена пара якої надходить в холодильник і конденсується. Для охолодження парів використовується вода, яка йде на опріснення, при цьому вона підігрівається. Недоліками дистилятора є: значні затрати енергії на випаровування води; висока собівартість одержаної прісної води. Відомий пристрій для одержання прісної води шляхом конденсації водяних парів з повітря [Патент РФ №2045978, Кл. B01D 5/00., 1991 p.], який утримує теплоізоляційну камеру, в якій охолоджується повітря до температури -25,-30 °C, насос-компресор для забору повітря з оточуючого середовища в холодильну камеру з патрубком для випускання зневоженого повітря в атмосферу, електричні нагрівачі для розтоплення льоду, одержаного в холодильних камерах при конденсації водяних парів з повітря, ємність для зберігання утвореної води з краном і патрубком для відведення води. Недоліком пристрою є: мала продуктивність при високих затратах на створення установки; громіздкий пристрій, який потребує додаткових затрат на приміщення; значні затрати електроенергії. Як прототип прийнятий "Карусельний вітродвигун" по патенту України №6596, Кл. 7F031 3/00, опубл. в Бюл. №5 2005 p., який містить лопатки та шторпу (флюгер), закріплені з можливістю незалежного вільного обертання на верхній частині вертикального вала, який закріплений у двох підшипниках, розміщених на опорі, при цьому лопатки розміщені в три яруси з кроком 45° у кожному ярусі та з зсувом між сусідніми лопатками у сусідніх ярусах, що становить 15°, лопатки виконані з листової сталі та мають опуклу форму, масова частина шторки (флюгера) виконана у вигляді гострого кута і з'єднана з плоским "хвостом" за допомогою пілги. Недоліками карусельного вітродвигуна є: складність конструкції його карусельної частини; призначення установки не відповідає задачі накопичувача прісної води. Задачею накопичувача прісної води з атмосфери є удосконалення конструкції установки і зниження затрат на її виготовлення. Задача вирішується тим, що накопичувач прісної води з атмосфери утримує вітрову греблю, яка складається з шайбоподібної основи і плоскої круглої кришки, між якими жорстко і центрально закріплені ребра по дотичній до внутрішньої твірної основи під кутом 45° одне до одного, з незначним переміщенням (до 50 мм) по ходу годинникової стрілки для утворення вертикальної щілини між внутрішніми гранями ребер по центру, якої з проміжком до цих ребер, вертикально розміщені циліндричний блок з центральним циліндричними отвором і симетрично розміщеними боковими циліндричними отворами, виготовлений з крупнопористого бетону на основі щебеня або гравію, який разом з основою установлений на опору з центральним циліндричним заглибленням, форма якого відповідає зовнішній формі ємності для накопичення води, яка забезпечена патрубком з корковим краном. Загальними для накопичувача прісної води з атмосфери і прототипу є ротор, зорієнтований по напрямку дії вітру, забезпечений лопатями, який установлений на основі. Конструктивне рішення накопичувача прісної води з атмосфери забезпечує ряд переваг і суттєвих відмінностей у порівнянні з відомими аналогами і прототипом, основним з яких є: 1. Частково нове поєднання ознак, що свідчать про наявність суттєвих відмінностей: ротор не насаджений на вал, а стаціонарно установлений на основі; лопатки не вигнуті, а плоскі і одинаково установлені відносно вертикальної; лопатки зверху і знизу обмежені горизонтальними площинами. 2. Введення нових ознак, що теж указує на наявність суттєвих відмінностей: плоскі перегородки установлені між верхньою і нижньою площинами по дотичній до центрального вузла для конденсації атмосферної вологи; вузол для конденсації атмосферної вологи у формі центрально розміщеного циліндра; вузол для накопичення води з запірно-роздавальною арматурою. 3. Заміна частини ознак новими, що теж свідчить про наявність суттєвих відмінностей; сферичні лопатки замінені плоскими перегородками; рухомий ротор з валом замінений на нерухомий і вал замінений центральним вузлом для конденсації атмосферної вологи. 1 UA 76651 U 5 10 15 20 25 30 Враховуючи викладене в пунктах 1, 2 і 3 в конструктивному рішенні накопичувача прісної води з атмосфери мають місце нові взаємоположення ознак і нові типи зв'язків і взаємодії між ознаками. На фігурі 1 приведений вертикальний розтин, а на фігурі 2 - горизонтальний розтин накопичувача прісної води з атмосфери. Накопичувач прісної води з атмосфери утримує вітрову греблю, яка складається з шахтободібної основи 1 і плоскої круглої кришки 2, між якими жорстко і центрально закріплені ребра 3 по дотичній до внутрішньої твірної 4 основи 1 під кутом 45° одне до одного, з незначними переміщеннями (до 50 мм) по ходу годинникової стрілки для утворення вертикальної щілини між внутрішніми гранями ребра 3 по центру якої, з проміжком 5 до цих ребер 3 вертикально розміщений циліндричний блок 6 з центральними циліндричними отворами 7 і симетрично розміщеними боковими циліндричними отворами 8, виготовлений з крупнопористого бетону на основі щебеню або гравію, який разом з основою 1 установлений на опору 9 з центральним циліндричним заглибленням 10, форма якого відповідає зовнішній формі ємності 11 для накопичення води, яка забезпечена патрубком 12 з корковим краном 13. Накопичувач прісної води з атмосфери працює таким чином. Незалежно від температури повітря в ньому мають місце водяні пари, які вітром переносяться в тому чи іншому напряму і попадають в сектори, обмежені ребрами Рухаючись між ребрами 3, атмосферне повітря стискаючись, збільшуючи швидкість руху, і виходить через проміжки між ребрами 3 в проміжок між ними і циліндричними блоками 6. Циліндричний блок 6, виготовлений з бетону, складовими частинами якого є крупний щебінь без малих фракцій і піску і зв'язаний малою кількістю цементного розчину, являють собою бетон з великою кількістю пор і пустот. Атмосферне повітря з проміжка 5 проходить ці пори і пустоти в напрямку руху вітру, де частково його пари конденсуються. В бокових циліндричних отворах 7 швидкість руху атмосферного повітря різко знижується за рахунок розширення, що сприяє конденсації більшої частини повітряних парів і стікання вологи під вагою власної маси по стінках цих отворів в ємність 11 для накопичення води. Решта повітря під напором вітру досягає проміжка 5 і, через проміжки між ребрами 3, видаляється в атмосферу з протилежної сторони вітрової греблі. Зміна напрямку вітру не впливає на роботу накопичувача прісної води з атмосфери. 3 ємності 11 по патрубку 12 вода видаляється відкриттям коркового крана 13. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Уловлювач прісної води з атмосфери, що містить зорієнтований по напряму дії вітру ротор з лопатями, установлений на основі, який відрізняється тим, що він утримує вітрову греблю, яка складається з шайбоподібної основи і плоскої круглої кришки, між якими жорстко і центрально закріплені ребра по дотичній до внутрішньої твірної основи під кутом 45° одне до одного, з незначними переміщеннями (до 50 мм) по ходу годинникової стрілки для утворення вертикальної щілини між внутрішніми гранями ребра по центру якої, з проміжком до цих ребер, вертикально розміщений циліндричний блок з центральними циліндричними отворами і симетрично розміщеними боковими циліндричними отворами, виготовлений з крупнопористого бетону на основі щебеню або гравію, який разом з основою установлений на опору з центральним циліндричним заглибленням, форма якого відповідає зовнішній формі ємності для накопичення води, яка забезпечена патрубком з корковим краном. 2 UA 76651 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
