Дротяна підставка для нагрівання, придатна для складання в стос

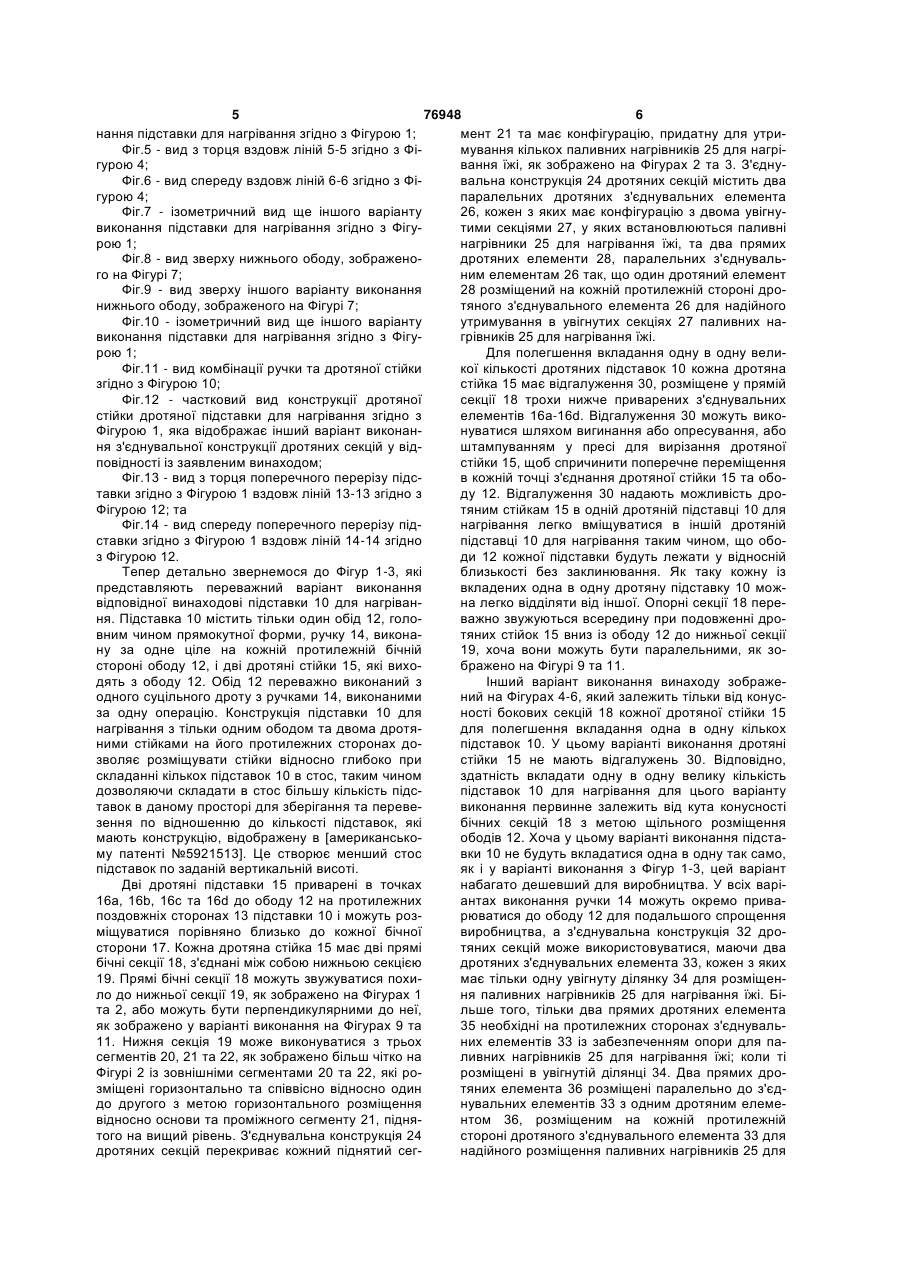

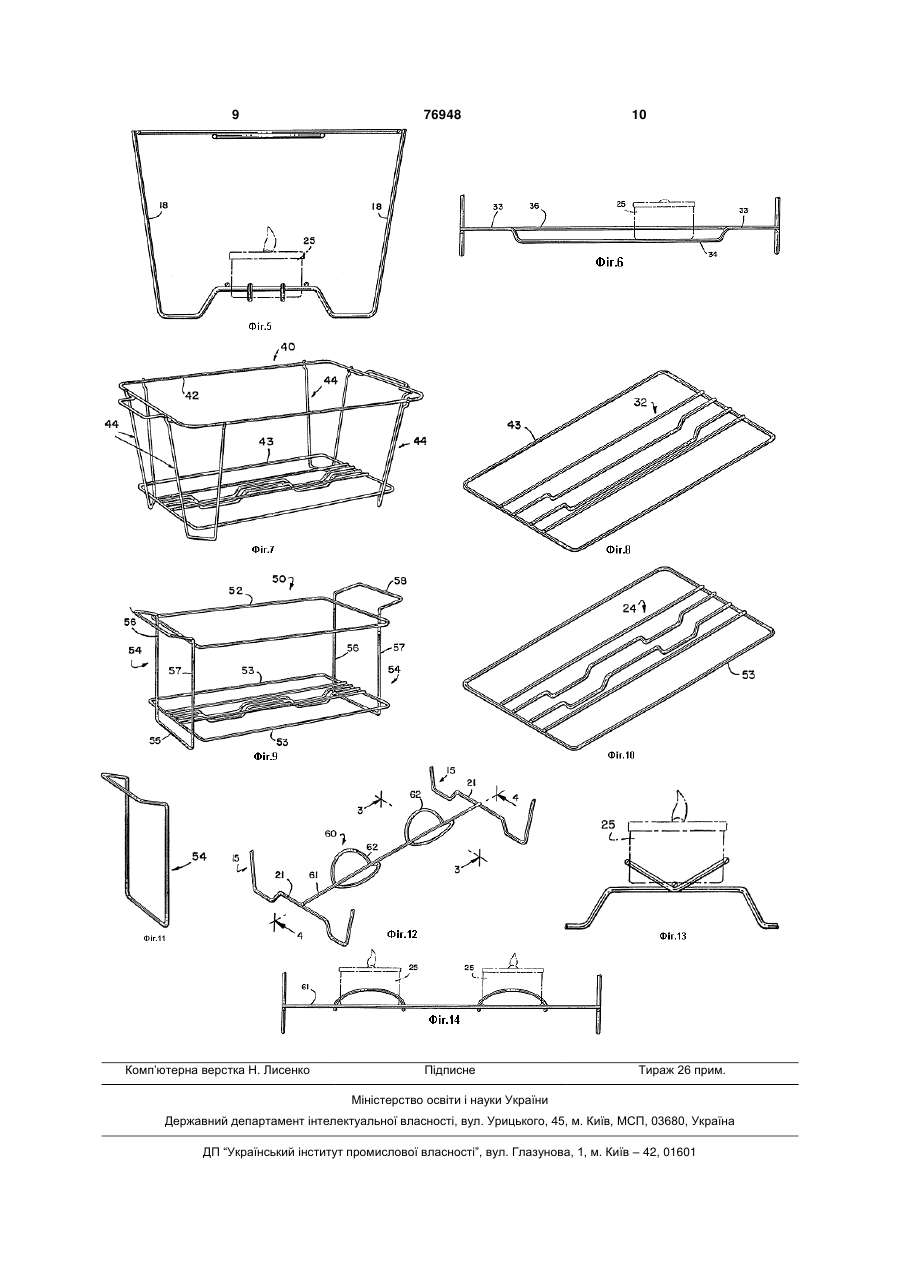

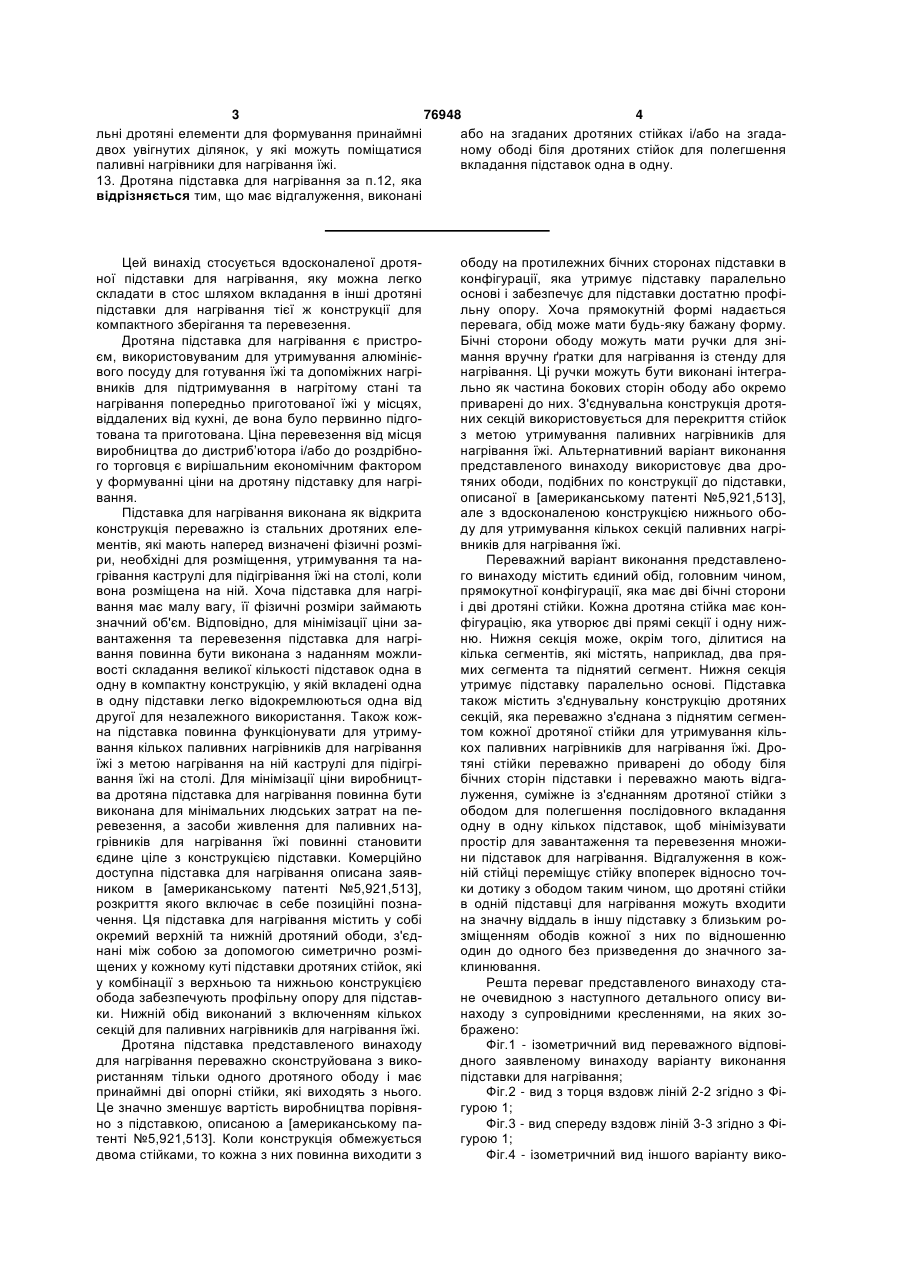

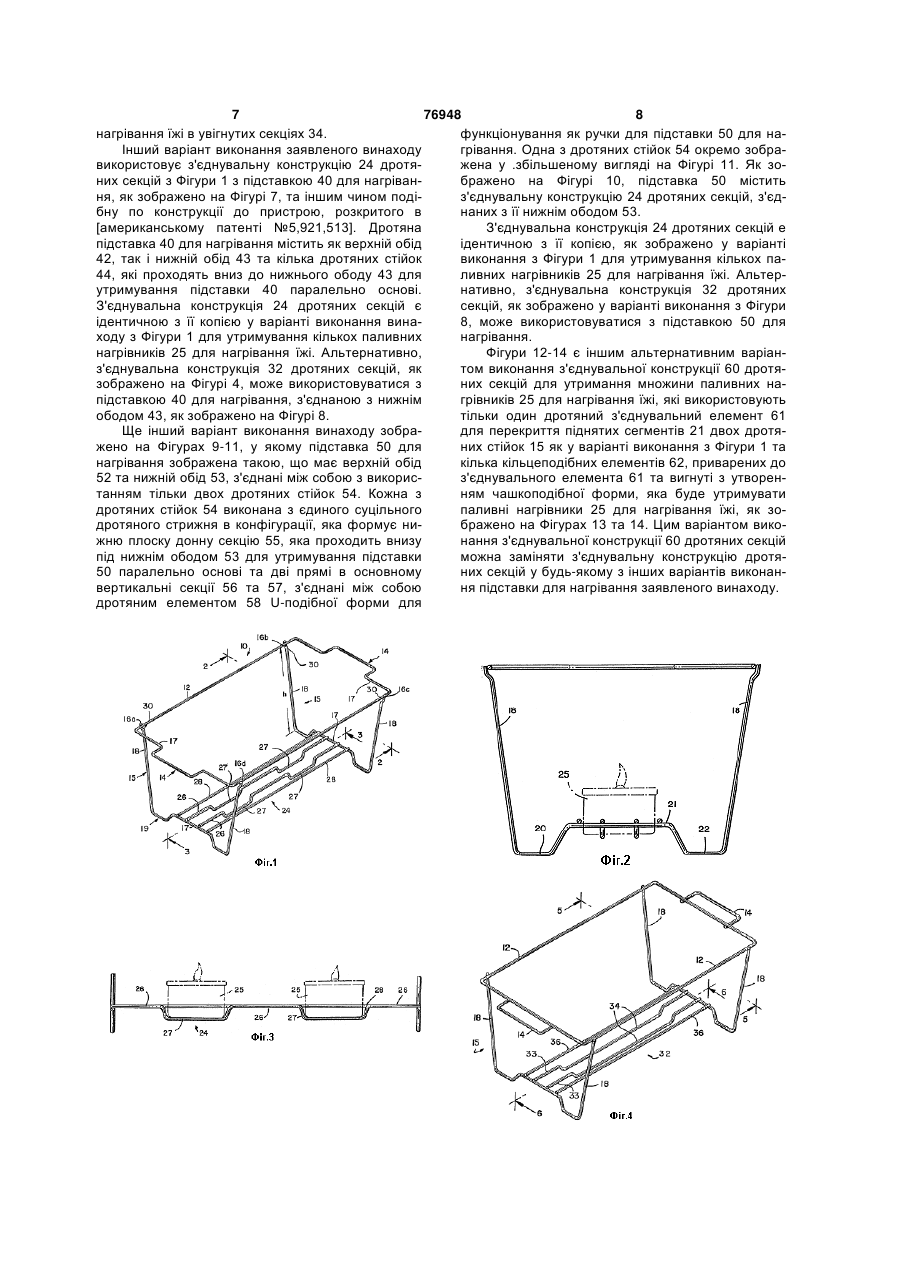

1. Дротяна підставка для нагрівання, яка містить каркас, виконаний із стальних дротів, який має дротяні стійки на його протилежних поздовжніх кінцях, кожна з яких має прямі сегменти, та нижню секцію для утримування підставки на горизонтальній поверхні, яка відрізняється тим, що її каркас має тільки один обід, який має розміщені вздовж поздовжньої вісі поперечні бічні сторони з прямими сегментами кожної дротяної стійки, які лежать у площинах, перпендикулярних до згаданої поздовжньої вісі, прикріплених до ободу в місці, яке знаходиться поблизу поперечних бічних сторін та з'єднаних нижньою секцією, і тим, що має дротяну з'єднувальну конструкцію, з'єднану безпосередньо з нижньою секцією кожної дротяної стійки для утримування принаймні двох паливних нагрівників для нагрівання їжі. 2. Дротяна підставка для нагрівання за п.1, яка відрізняється тим, що згаданий обід має прямокутну форму і містить поздовжні бічні сторони, з якими з'єднана кожна дротяна стійка. 3. Дротяна підставка для нагрівання за п.2, яка відрізняється тим, що кожен із згаданих двох прямих сегментів має відгалуження у місці, що знаходиться поблизу точки з'єднання поздовжніх бічних сторін ободу. 4. Дротяна підставка для нагрівання за п.2, яка відрізняється тим, що нижня секція кожної дротяної стійки містить пару плоских сегментів та піднятий сегмент, розміщений між прямими сегментами. 5. Дротяна підставка для нагрівання за п.4, яка відрізняється тим, що згадана дротяна з'єднувальна конструкція виконана з можливістю перекриття кожного піднятого сегмента кожної дротяної стійки. 6. Дротяна підставка для нагрівання за п.2, яка відрізняється тим, що згадана дротяна з'єднувальна конструкція містить дротяні елементи з при 2 (19) 1 3 76948 4 льні дротяні елементи для формування принаймні або на згаданих дротяних стійках і/або на згададвох увігнутих ділянок, у які можуть поміщатися ному ободі біля дротяних стійок для полегшення паливні нагрівники для нагрівання їжі. вкладання підставок одна в одну. 13. Дротяна підставка для нагрівання за п.12, яка відрізняється тим, що має відгалуження, виконані Цей винахід стосується вдосконаленої дротяної підставки для нагрівання, яку можна легко складати в стос шляхом вкладання в інші дротяні підставки для нагрівання тієї ж конструкції для компактного зберігання та перевезення. Дротяна підставка для нагрівання є пристроєм, використовуваним для утримування алюмінієвого посуду для готування їжі та допоміжних нагрівників для підтримування в нагрітому стані та нагрівання попередньо приготованої їжі у місцях, віддалених від кухні, де вона було первинно підготована та приготована. Ціна перевезення від місця виробництва до дистриб’ютора і/або до роздрібного торговця є вирішальним економічним фактором у формуванні ціни на дротяну підставку для нагрівання. Підставка для нагрівання виконана як відкрита конструкція переважно із стальних дротяних елементів, які мають наперед визначені фізичні розміри, необхідні для розміщення, утримування та нагрівання каструлі для підігрівання їжі на столі, коли вона розміщена на ній. Хоча підставка для нагрівання має малу вагу, її фізичні розміри займають значний об'єм. Відповідно, для мінімізації ціни завантаження та перевезення підставка для нагрівання повинна бути виконана з наданням можливості складання великої кількості підставок одна в одну в компактну конструкцію, у якій вкладені одна в одну підставки легко відокремлюються одна від другої для незалежного використання. Також кожна підставка повинна функціонувати для утримування кількох паливних нагрівників для нагрівання їжі з метою нагрівання на ній каструлі для підігрівання їжі на столі. Для мінімізації ціни виробництва дротяна підставка для нагрівання повинна бути виконана для мінімальних людських затрат на перевезення, а засоби живлення для паливних нагрівників для нагрівання їжі повинні становити єдине ціле з конструкцією підставки. Комерційно доступна підставка для нагрівання описана заявником в [американському патенті №5,921,513], розкриття якого включає в себе позиційні позначення. Ця підставка для нагрівання містить у собі окремий верхній та нижній дротяний ободи, з'єднані між собою за допомогою симетрично розміщених у кожному куті підставки дротяних стійок, які у комбінації з верхньою та нижньою конструкцією обода забезпечують профільну опору для підставки. Нижній обід виконаний з включенням кількох секцій для паливних нагрівників для нагрівання їжі. Дротяна підставка представленого винаходу для нагрівання переважно сконструйована з використанням тільки одного дротяного ободу і має принаймні дві опорні стійки, які виходять з нього. Це значно зменшує вартість виробництва порівняно з підставкою, описаною а [американському патенті №5,921,513]. Коли конструкція обмежується двома стійками, то кожна з них повинна виходити з ободу на протилежних бічних сторонах підставки в конфігурації, яка утримує підставку паралельно основі і забезпечує для підставки достатню профільну опору. Хоча прямокутній формі надається перевага, обід може мати будь-яку бажану форму. Бічні сторони ободу можуть мати ручки для знімання вручну ґратки для нагрівання із стенду для нагрівання. Ці ручки можуть бути виконані інтегрально як частина бокових сторін ободу або окремо приварені до них. З'єднувальна конструкція дротяних секцій використовується для перекриття стійок з метою утримування паливних нагрівників для нагрівання їжі. Альтернативний варіант виконання представленого винаходу використовує два дротяних ободи, подібних по конструкції до підставки, описаної в [американському патенті №5,921,513], але з вдосконаленою конструкцією нижнього ободу для утримування кількох секцій паливних нагрівників для нагрівання їжі. Переважний варіант виконання представленого винаходу містить єдиний обід, головним чином, прямокутної конфігурації, яка має дві бічні сторони і дві дротяні стійки. Кожна дротяна стійка має конфігурацію, яка утворює дві прямі секції і одну нижню. Нижня секція може, окрім того, ділитися на кілька сегментів, які містять, наприклад, два прямих сегмента та піднятий сегмент. Нижня секція утримує підставку паралельно основі. Підставка також містить з'єднувальну конструкцію дротяних секцій, яка переважно з'єднана з піднятим сегментом кожної дротяної стійки для утримування кількох паливних нагрівників для нагрівання їжі. Дротяні стійки переважно приварені до ободу біля бічних сторін підставки і переважно мають відгалуження, суміжне із з'єднанням дротяної стійки з ободом для полегшення послідовного вкладання одну в одну кількох підставок, щоб мінімізувати простір для завантаження та перевезення множини підставок для нагрівання. Відгалуження в кожній стійці переміщує стійку впоперек відносно точки дотику з ободом таким чином, що дротяні стійки в одній підставці для нагрівання можуть входити на значну віддаль в іншу підставку з близьким розміщенням ободів кожної з них по відношенню один до одного без призведення до значного заклинювання. Решта переваг представленого винаходу стане очевидною з наступного детального опису винаходу з супровідними кресленнями, на яких зображено: Фіг.1 - ізометричний вид переважного відповідного заявленому винаходу варіанту виконання підставки для нагрівання; Фіг.2 - вид з торця вздовж ліній 2-2 згідно з Фігурою 1; Фіг.3 - вид спереду вздовж ліній 3-3 згідно з Фігурою 1; Фіг.4 - ізометричний вид іншого варіанту вико 5 76948 6 нання підставки для нагрівання згідно з Фігурою 1; мент 21 та має конфігурацію, придатну для утриФіг.5 - вид з торця вздовж ліній 5-5 згідно з Фімування кількох паливних нагрівників 25 для нагрігурою 4; вання їжі, як зображено на Фігурах 2 та 3. З'єднуФіг.6 - вид спереду вздовж ліній 6-6 згідно з Фівальна конструкція 24 дротяних секцій містить два гурою 4; паралельних дротяних з'єднувальних елемента Фіг.7 - ізометричний вид ще іншого варіанту 26, кожен з яких має конфігурацію з двома увігнувиконання підставки для нагрівання згідно з Фігутими секціями 27, у яких встановлюються паливні рою 1; нагрівники 25 для нагрівання їжі, та два прямих Фіг.8 - вид зверху нижнього ободу, зображенодротяних елементи 28, паралельних з'єднувальго на Фігурі 7; ним елементам 26 так, що один дротяний елемент Фіг.9 - вид зверху іншого варіанту виконання 28 розміщений на кожній протилежній стороні дронижнього ободу, зображеного на Фігурі 7; тяного з'єднувального елемента 26 для надійного Фіг.10 - ізометричний вид ще іншого варіанту утримування в увігнутих секціях 27 паливних навиконання підставки для нагрівання згідно з Фігугрівників 25 для нагрівання їжі. рою 1; Для полегшення вкладання одну в одну велиФіг.11 - вид комбінації ручки та дротяної стійки кої кількості дротяних підставок 10 кожна дротяна згідно з Фігурою 10; стійка 15 має відгалуження 30, розміщене у прямій Фіг.12 - частковий вид конструкції дротяної секції 18 трохи нижче приварених з'єднувальних стійки дротяної підставки для нагрівання згідно з елементів 16a-16d. Відгалуження 30 можуть викоФігурою 1, яка відображає інший варіант виконаннуватися шляхом вигинання або опресування, або ня з'єднувальної конструкції дротяних секцій у відштампуванням у пресі для вирізання дротяної повідності із заявленим винаходом; стійки 15, щоб спричинити поперечне переміщення Фіг.13 - вид з торця поперечного перерізу підсв кожній точці з'єднання дротяної стійки 15 та оботавки згідно з Фігурою 1 вздовж ліній 13-13 згідно з ду 12. Відгалуження 30 надають можливість дроФігурою 12; та тяним стійкам 15 в одній дротяній підставці 10 для Фіг.14 - вид спереду поперечного перерізу піднагрівання легко вміщуватися в іншій дротяній ставки згідно з Фігурою 1 вздовж ліній 14-14 згідно підставці 10 для нагрівання таким чином, що обоз Фігурою 12. ди 12 кожної підставки будуть лежати у відносній Тепер детально звернемося до Фігур 1-3, які близькості без заклинювання. Як таку кожну із представляють переважний варіант виконання вкладених одна в одну дротяну підставку 10 можвідповідної винаходові підставки 10 для нагріванна легко відділяти від іншої. Опорні секції 18 переня. Підставка 10 містить тільки один обід 12, головажно звужуються всередину при подовженні дровним чином прямокутної форми, ручку 14, виконатяних стійок 15 вниз із ободу 12 до нижньої секції ну за одне ціле на кожній протилежній бічній 19, хоча вони можуть бути паралельними, як зостороні ободу 12, і дві дротяні стійки 15, які вихображено на Фігурі 9 та 11. дять з ободу 12. Обід 12 переважно виконаний з Інший варіант виконання винаходу зображеодного суцільного дроту з ручками 14, виконаними ний на Фігурах 4-6, який залежить тільки від конусза одну операцію. Конструкція підставки 10 для ності бокових секцій 18 кожної дротяної стійки 15 нагрівання з тільки одним ободом та двома дротядля полегшення вкладання одна в одну кількох ними стійками на його протилежних сторонах допідставок 10. У цьому варіанті виконання дротяні зволяє розміщувати стійки відносно глибоко при стійки 15 не мають відгалужень 30. Відповідно, складанні кількох підставок 10 в стос, таким чином здатність вкладати одну в одну велику кількість дозволяючи складати в стос більшу кількість підспідставок 10 для нагрівання для цього варіанту тавок в даному просторі для зберігання та перевевиконання первинне залежить від кута конусності зення по відношенню до кількості підставок, які бічних секцій 18 з метою щільного розміщення мають конструкцію, відображену в [американськоободів 12. Хоча у цьому варіанті виконання підстаму патенті №5921513]. Це створює менший стос вки 10 не будуть вкладатися одна в одну так само, підставок по заданій вертикальній висоті. як і у варіанті виконання з Фігур 1-3, цей варіант Дві дротяні підставки 15 приварені в точках набагато дешевший для виробництва. У всіх варі16а, 16b, 16с та 16d до ободу 12 на протилежних антах виконання ручки 14 можуть окремо привапоздовжніх сторонах 13 підставки 10 і можуть розрюватися до ободу 12 для подальшого спрощення міщуватися порівняно близько до кожної бічної виробництва, а з'єднувальна конструкція 32 дросторони 17. Кожна дротяна стійка 15 має дві прямі тяних секцій може використовуватися, маючи два бічні секції 18, з'єднані між собою нижньою секцією дротяних з'єднувальних елемента 33, кожен з яких 19. Прямі бічні секції 18 можуть звужуватися похимає тільки одну увігнуту ділянку 34 для розміщенло до нижньої секції 19, як зображено на Фігурах 1 ня паливних нагрівників 25 для нагрівання їжі. Біта 2, або можуть бути перпендикулярними до неї, льше того, тільки два прямих дротяних елемента як зображено у варіанті виконання на Фігурах 9 та 35 необхідні на протилежних сторонах з'єднуваль11. Нижня секція 19 може виконуватися з трьох них елементів 33 із забезпеченням опори для пасегментів 20, 21 та 22, як зображено більш чітко на ливних нагрівників 25 для нагрівання їжі; коли ті Фігурі 2 із зовнішніми сегментами 20 та 22, які ророзміщені в увігнутій ділянці 34. Два прямих дрозміщені горизонтально та співвісно відносно один тяних елемента 36 розміщені паралельно до з'єддо другого з метою горизонтального розміщення нувальних елементів 33 з одним дротяним елемевідносно основи та проміжного сегменту 21, піднянтом 36, розміщеним на кожній протилежній того на вищий рівень. З'єднувальна конструкція 24 стороні дротяного з'єднувального елемента 33 для дротяних секцій перекриває кожний піднятий сегнадійного розміщення паливних нагрівників 25 для 7 76948 8 нагрівання їжі в увігнутих секціях 34. функціонування як ручки для підставки 50 для наІнший варіант виконання заявленого винаходу грівання. Одна з дротяних стійок 54 окремо зобравикористовує з'єднувальну конструкцію 24 дротяжена у .збільшеному вигляді на Фігурі 11. Як зоних секцій з Фігури 1 з підставкою 40 для нагріванбражено на Фігурі 10, підставка 50 містить ня, як зображено на Фігурі 7, та іншим чином подіз'єднувальну конструкцію 24 дротяних секцій, з'єдбну по конструкції до пристрою, розкритого в наних з її нижнім ободом 53. [американському патенті №5,921,513]. Дротяна З'єднувальна конструкція 24 дротяних секцій е підставка 40 для нагрівання містить як верхній обід ідентичною з її копією, як зображено у варіанті 42, так і нижній обід 43 та кілька дротяних стійок виконання з Фігури 1 для утримування кількох па44, які проходять вниз до нижнього ободу 43 для ливних нагрівників 25 для нагрівання їжі. Альтерутримування підставки 40 паралельно основі. нативно, з'єднувальна конструкція 32 дротяних З'єднувальна конструкція 24 дротяних секцій є секцій, як зображено у варіанті виконання з Фігури ідентичною з її копією у варіанті виконання вина8, може використовуватися з підставкою 50 для ходу з Фігури 1 для утримування кількох паливних нагрівання. нагрівників 25 для нагрівання їжі. Альтернативно, Фігури 12-14 є іншим альтернативним варіанз'єднувальна конструкція 32 дротяних секцій, як том виконання з'єднувальної конструкції 60 дротязображено на Фігурі 4, може використовуватися з них секцій для утримання множини паливних напідставкою 40 для нагрівання, з'єднаною з нижнім грівників 25 для нагрівання їжі, які використовують ободом 43, як зображено на Фігурі 8. тільки один дротяний з'єднувальний елемент 61 Ще інший варіант виконання винаходу зобрадля перекриття піднятих сегментів 21 двох дротяжено на Фігурах 9-11, у якому підставка 50 для них стійок 15 як у варіанті виконання з Фігури 1 та нагрівання зображена такою, що має верхній обід кілька кільцеподібних елементів 62, приварених до 52 та нижній обід 53, з'єднані між собою з викорисз'єднувального елемента 61 та вигнуті з утворентанням тільки двох дротяних стійок 54. Кожна з ням чашкоподібної форми, яка буде утримувати дротяних стійок 54 виконана з єдиного суцільного паливні нагрівники 25 для нагрівання їжі, як зодротяного стрижня в конфігурації, яка формує нибражено на Фігурах 13 та 14. Цим варіантом викожню плоску донну секцію 55, яка проходить внизу нання з'єднувальної конструкції 60 дротяних секцій під нижнім ободом 53 для утримування підставки можна заміняти з'єднувальну конструкцію дротя50 паралельно основі та дві прямі в основному них секцій у будь-якому з інших варіантів виконанвертикальні секції 56 та 57, з'єднані між собою ня підставки для нагрівання заявленого винаходу. дротяним елементом 58 U-подібної форми для 9 Комп’ютерна верстка Н. Лисенко 76948 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
